Сборка самодельной солнечной панели из ячеек SunPower на медной ленте с флюсом
Создание автономной солнечной электростанции начинается с понимания основ фотоэлектрического преобразования и практических навыков пайки. Использование высокоэффективных ячеек SunPower в сочетании с медной лентой и качественным флюсом позволяет собрать панель, по характеристикам приближающуюся к заводским аналогам. Данный процесс требует аккуратности, терпения и строгого соблюдения температурных режимов.
Выбор компонентов и их характеристики
Основой любой самодельной панели служат фотоэлектрические элементы. Ячейки SunPower, изготовленные по технологии back-contact, отличаются КПД в диапазоне 21-24%. Контакты расположены на тыльной стороне пластины, что исключает затенение лицевой поверхности токосъемными шинами. Это увеличивает общую площадь световосприятия.
Для сборки потребуется приобрести ячейки одной партии. Разброс по напряжению и току между элементами разных партий может превышать 5%, что приведет к снижению суммарной мощности готовой панели. Оптимальное количество ячеек для стандартной 12-вольтовой системы — 36 штук. Такая конфигурация обеспечивает номинальное напряжение 18-20 Вольт в точке максимальной мощности.
В качестве соединительного материала применяется медная лента сечением 3-5 мм шириной и толщиной 0,15-0,2 мм. Тонкая лента обеспечивает минимальное сопротивление, но требует осторожности при пайке из-за низкой механической прочности. Широкая лента (5-6 мм) рекомендуется для соединения ячеек в цепочки, а узкая (2-3 мм) — для перемычек между группами элементов.
Подготовка рабочего места и инструмента
Пайка ячеек SunPower требует идеально ровной твердой поверхности. Рекомендуется использовать стеклотекстолит или лист фанеры, покрытый антистатическим ковриком. Температура окружающего воздуха в помещении должна находиться в пределах 20-25°C. Сквозняки недопустимы, так как быстрое охлаждение спая создает внутренние напряжения в хрупком кремнии.
Для работы потребуется паяльник с регулировкой температуры мощностью 60-80 Ватт. Жало должно быть плоским, шириной 2-3 мм. Категорически запрещается использовать паяльник мощностью менее 40 Ватт — прогрев медной ленты будет недостаточным, что приведет к перегреву ячейки при попытке расплавить припой.
Флюс выбирается только на канифольной основе без кислотных добавок. Активные флюсы после пайки гидролизуются, создавая агрессивную среду, которая за несколько недель разрушает напыление контактов. Оптимальный вариант — спирто-канифольный флюс или специализированный бескислотный флюс для солнечных элементов.
Технология пайки медной ленты к ячейкам SunPower
Перед началом работ каждую ячейку визуально осматривают на предмет микротрещин и сколов. Даже невидимая невооруженным глазом трещина под нагрузкой приведет к локальному перегреву и выходу элемента из строя. Дефектные ячейки отбраковывают без сожаления, так как они снижают ресурс всей сборки.
Медную ленту предварительно облуживают. Для этого на ленту кисточкой наносят флюс, после чего быстрым движением паяльника с температурой 320-340°C наносят тонкий равномерный слой припоя ПОС-61 или ПОС-63. Важно избегать излишков припоя — бугорки создадут неровности, которые при ламинировании проколют герметизирующую пленку.

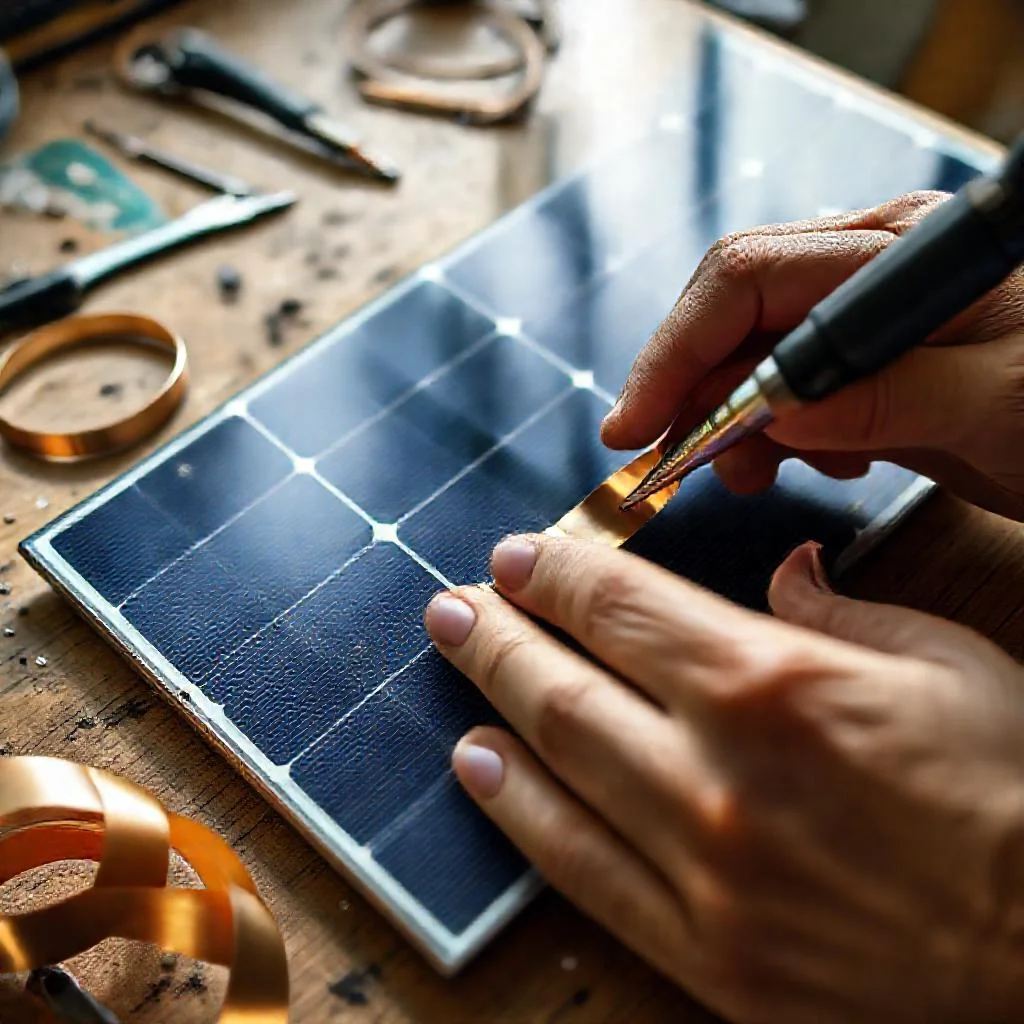

Пайку токоведущих шин выполняют строго при температуре 330-350°C. Жало паяльника прикладывают к медной ленте, а не к кремнию. Время контакта не должно превышать 3-4 секунд. Если за это время припой не расплавился, паяльник убирают и дают кристаллу остыть в течение 30 секунд. Повторный нагрев возможен только после полного остывания. Нарушение этого правила гарантирует разрушение p-n перехода.
Последовательность сборки матрицы

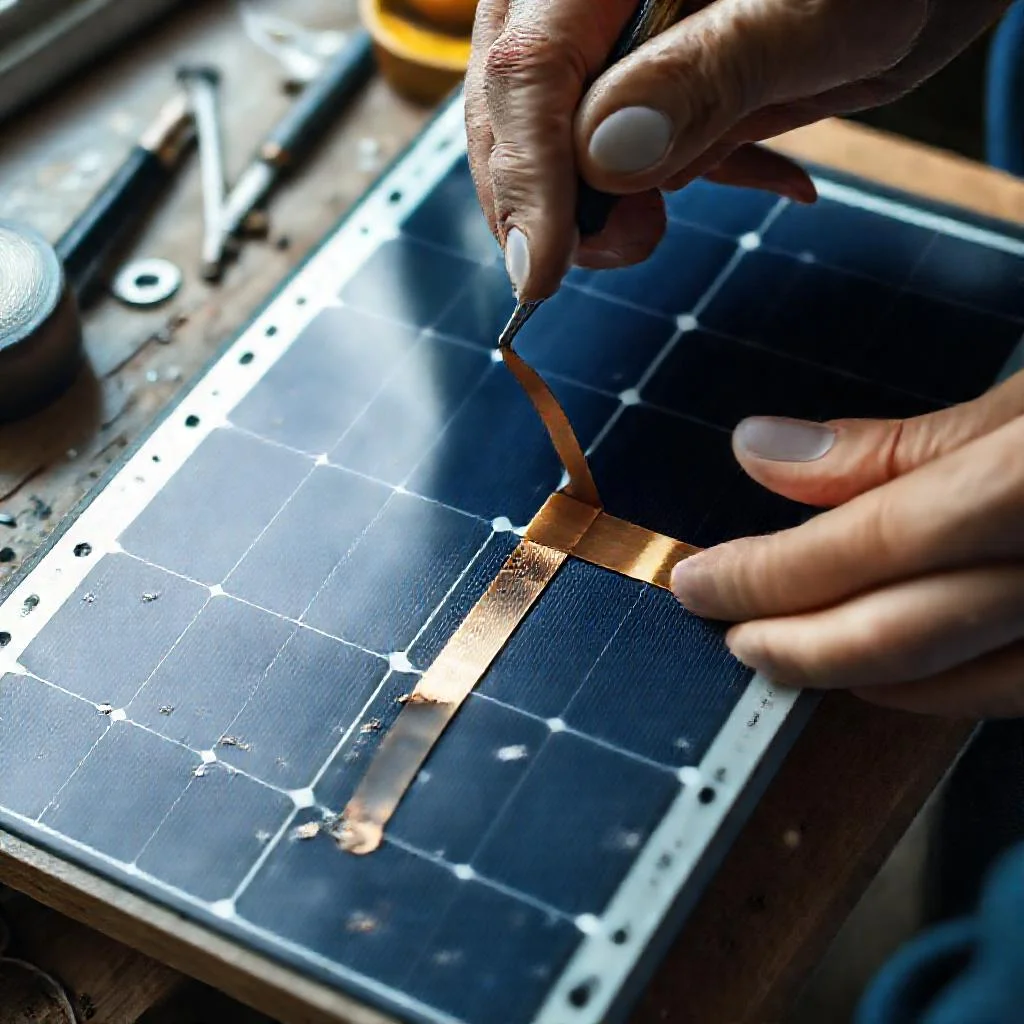

Ячейки выкладывают на подготовленную поверхность контактами вверх. Между ячейками оставляют зазор 2-3 мм для компенсации теплового расширения при эксплуатации. Сначала напаивают поперечные перемычки на одну сторону каждой ячейки, формируя цепочку из 6-9 элементов, соединенных последовательно.
При сборке цепочки важно соблюдать полярность. Контактные площадки на тыльной стороне ячеек SunPower маркируются знаками (+) и (-). Последовательное соединение подразумевает, что плюс одной ячейки соединяется с минусом следующей. Ошибка в полярности хотя бы одного элемента превратит его в пассивный резистор, рассеивающий мощность.
Каждую цепочку после пайки проверяют мультиметром. При освещении настольной лампой напряжением 60-100 Ватт на расстоянии 20 см цепочка из 6 ячеек должна выдавать 3-4 Вольта. Если напряжение ниже 2 Вольт, проверяют качество пайки и целостность каждого элемента.
Монтаж и герметизация готовой панели
Собранные цепочки равномерно распределяют по подложке. В качестве подложки используют лист закаленного стекла толщиной 3-4 мм или алюминиевую композитную панель. Подложка должна быть строго плоской, без изгибов, так как деформация создает точечные напряжения в хрупких элементах.
Фиксацию ячеек на подложке выполняют с помощью герметика на силиконовой основе. Категорически запрещается использовать кислотные силиконы — они вызывают коррозию контактов. Применяют нейтральный силиконовый герметик с УФ-стабилизацией или специализированный состав для солнечных панелей EVA (этиленвинилацетат).
Выводные концы медных шин припаивают к контактной коробке, установленной на тыльной стороне подложки. В коробке устанавливают байпасные диоды Шоттки на ток не менее 10 Ампер. Диоды защищают панель от перегрева при частичном затенении. Для 36-ячеечной панели достаточно трех диодов — по одному на каждые 12 последовательно соединенных элементов.
Финальный контроль и тестирование
После высыхания герметика, что занимает минимум 24 часа при температуре 25°C, проводят электрические испытания. Измеряют напряжение холостого хода (Voc) и ток короткого замыкания (Isc) в условиях естественного солнечного освещения при интенсивности не менее 800 Вт/м². Реальные показатели сравнивают с паспортными данными ячеек с учетом поправки на количество последовательно соединенных элементов.
Нормальным считается отклонение не более 10% от расчетной мощности. Если панель выдает значительно меньшую мощность, проверяют каждую цепочку по отдельности. Чаще всего проблема заключается в плохом контакте перемычки или скрытом дефекте одной из ячеек.
Дополнительно проводят термографический контроль. Участки с повышенным нагревом, выявляемые тепловизором, указывают на зоны с повышенным контактным сопротивлением. Такие участки нуждаются в перепайке до окончательной герметизации панели. После завершения тестирования и устранения дефектов панель полностью заливают силиконом или помещают в ламинатор с EVA-пленкой для обеспечения полной водонепроницаемости.
Эксплуатационные рекомендации
Самодельная панель, собранная по описанной технологии, требует более частого обслуживания по сравнению с заводскими аналогами. Раз в 2-3 месяца следует проверять состояние контактной коробки, затяжку клемм и отсутствие коррозии на выводах. Оптимальный угол наклона панели для широты 45-55° составляет 30-40° к горизонту с ориентацией на юг при работе в Северном полушарии.
Важно понимать: пайка ячеек SunPower на медную ленту — процесс, требующий отточенных навыков и качественного инструмента. Допускается вероятность брака 10-15% даже у опытных сборщиков. Начинающим рекомендуется тренироваться на дешевых поликристаллических элементах перед работой с дорогостоящими ячейками SunPower. Качественная сборка в домашних условиях позволяет создать панель мощностью 130-150 Ватт для 12-вольтовой системы, срок службы которой при правильной герметизации достигает 15-20 лет.
Сводная таблица данных
В таблице ниже представлены основные параметры компонентов, технологические режимы и критерии контроля, которые строго регламентированы в статье для сборки самодельной солнечной панели на базе ячеек SunPower с использованием медной ленты и бескислотного флюса.
| Параметр / Компонент | Значение / Спецификация | Примечание (из текста статьи) |
|---|---|---|
| Эффективность ячеек SunPower | 21-24% | Технология back-contact, контакты на тыльной стороне. |
| Допустимый разброс параметров ячеек (ток/напряжение) | Не более 5% | Превышение приводит к снижению суммарной мощности панели. Рекомендуется одна партия. |
| Оптимальное количество ячеек для 12В системы | 36 штук | Обеспечивает номинальное напряжение 18-20 В в точке максимальной мощности. |
| Сечение медной ленты (ширина х толщина) | 3-5 мм x 0.15-0.2 мм | Тонкая лента — минимальное сопротивление. Широкая (5-6 мм) — для цепочек, узкая (2-3 мм) — для перемычек. |
| Температура окружающей среды при пайке | 20-25°C | Сквозняки недопустимы (быстрое охлаждение создает внутренние напряжения в кремнии). |
| Мощность паяльника | 60-80 Ватт | Запрещен паяльник менее 40 Ватт (недостаточный прогрев ленты ведет к перегреву ячейки). |
| Флюс | Только на канифольной основе (спирто-канифольный или бескислотный) | Кислотные флюсы разрушают напыление контактов за несколько недель. |
| Температура предварительного облуживания ленты | 320-340°C | Припой ПОС-61/ПОС-63. Излишки припоя недопустимы (прокол герметизирующей пленки). |
| Температура пайки токоведущих шин к ячейке | 330-350°C | Жало прикладывается к ленте, а не к кремнию. |
| Максимальное время контакта жала при пайке | 3-4 секунды | Если припой не расплавился — пауза 30 секунд для остывания кристалла. |
| Зазор между ячейками | 2-3 мм | Для компенсации теплового расширения при эксплуатации. |
| Напряжение цепочки из 6 ячеек (тест лампой 60-100Вт, 20 см) | 3-4 Вольта | Если ниже 2 Вольт — проверка качества пайки и целостности элементов. |
| Толщина подложки (закаленное стекло) | 3-4 мм | Подложка должна быть строго плоской. |
| Ток байпасных диодов Шоттки | Не менее 10 Ампер | На 36 ячеек — 3 диода (по одному на каждые 12 последовательных элементов). |
| Время высыхания герметика | Минимум 24 часа при 25°C | Перед финальным электрическим тестированием. |
| Допустимое отклонение от расчетной мощности | Не более 10% | Нормальный показатель для самодельной сборки. |
| Вероятность брака (для опытных сборщиков) | 10-15% | Начинающим рекомендуется тренироваться на дешевых поликристаллических элементах. |
| Выходная мощность панели (для 12В системы) | 130-150 Ватт | Срок службы при правильной герметизации — 15-20 лет. |
| Периодичность обслуживания | Раз в 2-3 месяца | Проверка контактной коробки, затяжки клемм, отсутствия коррозии. |
| Оптимальный угол наклона (широта 45-55°) | 30-40° к горизонту | Ориентация на юг (для Северного полушария). |
Частые вопросы по теме (FAQ)
Какая температура паяльника необходима для пайки медной ленты к ячейкам SunPower, и сколько времени можно греть контакт?
Пайку токоведущих шин выполняют строго при температуре 330-350°C. Жало паяльника прикладывают к медной ленте, а не к кремнию. Время контакта не должно превышать 3-4 секунд. Если за это время припой не расплавился, паяльник убирают и дают кристаллу остыть в течение 30 секунд. Повторный нагрев возможен только после полного остывания, так как нарушение этого правила гарантирует разрушение p-n перехода.
Почему для ячеек SunPower необходимо использовать только бескислотный флюс на канифольной основе, и что будет от активного флюса?
Флюс выбирается только на канифольной основе без кислотных добавок. Активные флюсы после пайки гидролизуются, создавая агрессивную среду, которая за несколько недель разрушает напыление контактов. Оптимальным вариантом является спирто-канифольный флюс или специализированный бескислотный флюс для солнечных элементов.
Сколько ячеек SunPower нужно соединить последовательно для стандартной 12-вольтовой системы, и какой зазор между ними оставляют при сборке матрицы?
Оптимальное количество ячеек для стандартной 12-вольтовой системы — 36 штук. Такая конфигурация обеспечивает номинальное напряжение 18-20 Вольт в точке максимальной мощности. При сборке матрицы между ячейками оставляют зазор 2-3 мм для компенсации теплового расширения при эксплуатации.
Как проверить качество пайки и целостность цепочки ячеек после сборки?
Каждую цепочку после пайки проверяют мультиметром. При освещении настольной лампой мощностью 60-100 Ватт на расстоянии 20 см цепочка из 6 ячеек должна выдавать 3-4 Вольта. Если напряжение ниже 2 Вольт, проверяют качество пайки и целостность каждого элемента. Дополнительно проводят термографический контроль: участки с повышенным нагревом, выявляемые тепловизором, указывают на зоны с повышенным контактным сопротивлением.
Какой процент брака допускается даже у опытных сборщиков, и какой реальный срок службы самодельной панели при правильной герметизации?
Допускается вероятность брака 10-15% даже у опытных сборщиков. Качественная сборка в домашних условиях позволяет создать панель мощностью 130-150 Ватт для 12-вольтовой системы, срок службы которой при правильной герметизации достигает 15-20 лет. Начинающим рекомендуется тренироваться на дешевых поликристаллических элементах перед работой с дорогостоящими ячейками SunPower.
