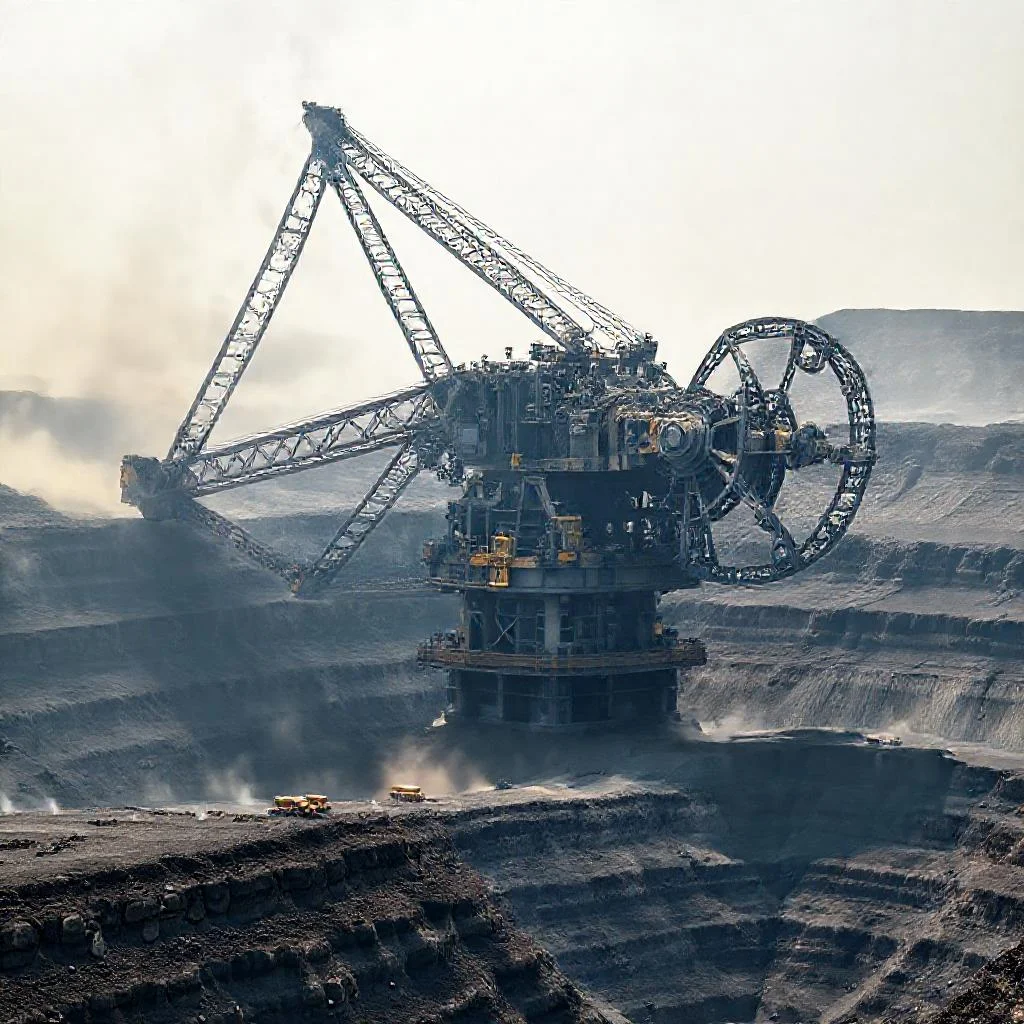

Роторные экскаваторы в угольных разрезах: устройство, принцип работы и перспективы применения
Роторные экскаваторы представляют собой класс мощных горных машин непрерывного действия. Они предназначены для выемки и погрузки горной массы в условиях открытых разработок. В угольной промышленности эти машины стали синонимом высокой производительности и экономической эффективности на крупных месторождениях. Их применение позволяет заменить целую цепочку буровзрывных работ и циклического транспорта, обеспечивая непрерывный поток сырья.
Машина работает по принципу вращающегося колеса (ротора) с ковшами. Ротор закреплен на конце стрелы. При вращении ковши врезаются в забой, срезая слой породы или угля. Затем материал поднимается и перегружается на конвейерную систему, установленную на самом экскаваторе. Далее горная масса транспортируется на отвалообразователь или непосредственно в приемные бункеры перерабатывающих фабрик.
В отличие от одноковшовых экскаваторов, роторные машины не требуют цикличного холостого хода. Это обеспечивает практически равномерный поток нагрузки на транспортную систему. В результате достигается двукратное и более увеличение производительности труда (на тонну извлеченного угля) по сравнению с традиционными драглайнами или прямой механической лопатой на мягких породах.
Устройство и ключевые узлы
Конструкция роторного экскаватора включает несколько основополагающих систем. Каждая из них несет строго определенную функциональную нагрузку. Ниже приведен перечень главных узлов, характерных для машин средней и большой единичной мощности.

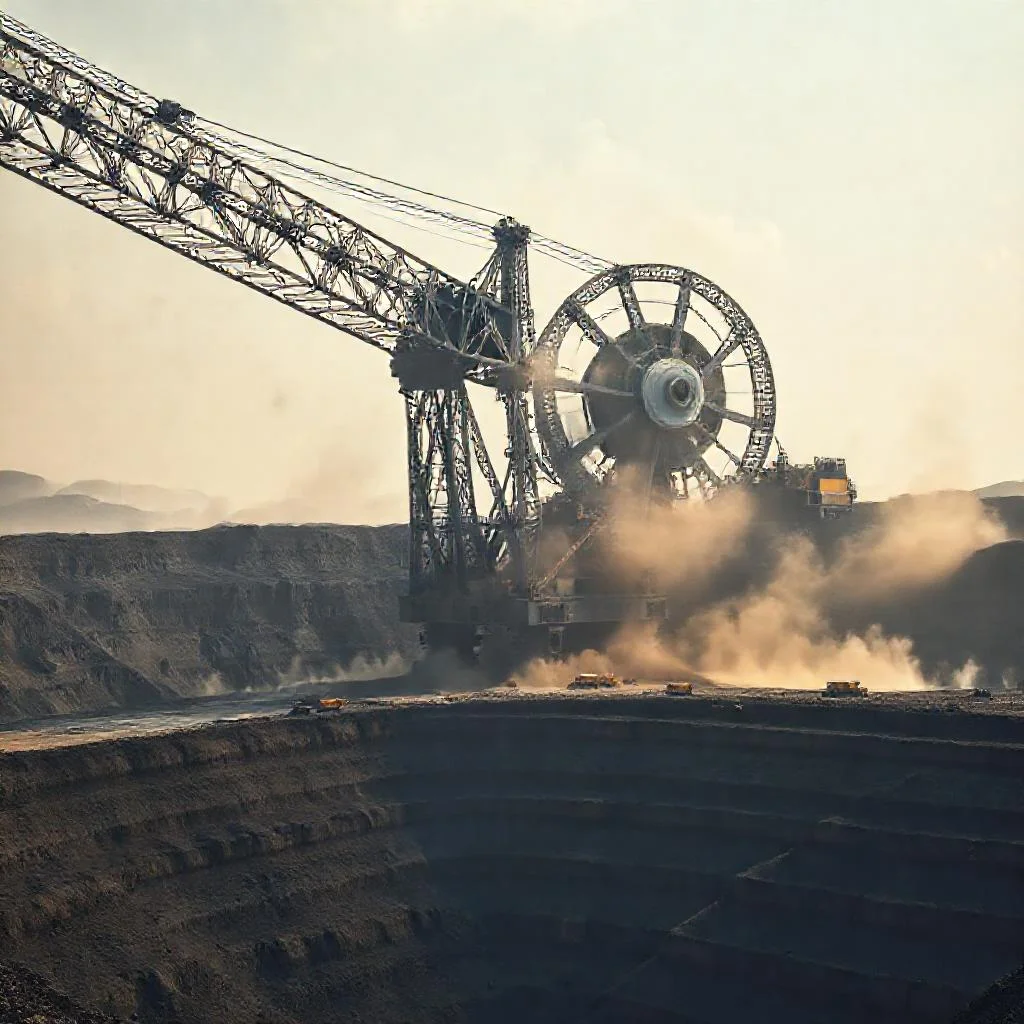

- Роторное колесо с ковшами. Это рабочий орган, непосредственно контактирующий с забоем. На роторе устанавливается от 6 до 18 ковшей. Объем одного ковша варьируется от 0.5 до 6.5 кубических метров в зависимости от модели. Ковши оснащены зубьями, выполненными из износостойких сталей.
- Стрела ротора. Представляет собой металлическую ферму, удерживающую роторное колесо. Стрела может поворачиваться в вертикальной плоскости для изменения высоты черпания. Длина стрелы достигает 30-60 метров на крупных машинах.
- Конвейерная система. Служит для транспортировки породы от ротора до разгрузочного устройства. Ленточные конвейеры располагаются по длине стрелы и корпуса экскаватора. Скорость ленты обычно составляет 3—5 метров в секунду.
- Поворотная платформа. Обеспечивает вращение всего верхнего строения экскаватора на 360 градусов. На платформе размещены силовые установки, системы управления, кабины операторов и механизм передвижения (гусеничный или шагающий).
- Ходовое устройство. Большинство современных роторных экскаваторов оснащены гусеничным ходом. Для машин сверхтяжелого класса (вес более 10 тысяч тонн) применяется комбинированный шагающе-гусеничный ход. Это позволяет распределять нагрузку на грунт (до 0,12—0,15 МПа).
- Система управления и автоматики. Включает PLC-контроллеры, следящие за нагрузкой на электродвигателях, и системы GPS-мониторинга положения забоя. Современные экскаваторы могут работать в полуавтоматическом режиме с контролем траектории ковша.
Разновидности роторных экскаваторов
Все роторные машины делятся по типу разгрузки горной массы. Различают две принципиальные схемы, от которых зависит конструкция стрелы и тракт транспортировки материала.
Экскаваторы с центральной разгрузкой. В этой схеме горная масса, срезанная ковшами, пересыпается на конвейер, проходящий через ось вращения ротора. Материал падает на центральный перегрузочный пункт. Такая конструкция проще, но требует большей высоты выгрузки. Она применяется для мягких пород (бурый уголь, рыхлые вскрышные породы).
Экскаваторы с боковой разгрузкой. Здесь порода после срезания поступает на конвейер, расположенный сбоку от ротора, и выгружается через боковой лоток. Это позволяет снизить общую высоту машины и улучшить обзор оператора. Такие машины чаще используются на породах средней крепости, при создании криволинейных забоев.
Также экскаваторы классифицируют по типу забоя: лобовой забой (фронтальное копание) и боковой забой (поворот платформы относительно оси). На угольных разрезах наибольшее распространение получил боковой забой с параллельным перемещением машины вдоль уступа.
Параметры производительности и сфера применения
Техническая производительность роторного экскаватора зависит от объема ковша, частоты вращения ротора и коэффициента наполнения. Для машин на угольных разрезах характерны следующие показатели:
- Паспортная производительность: от 1000 до 12500 кубических метров в час (разрыхленной массы).
- Мощность главного привода ротора: от 200 до 5000 кВт.
- Рабочий вес машины: от 300 до 14000 тонн (например, машинный комплекс Bagger 293).
- Высота черпания: до 35—55 метров (в зависимости от модели).
- Радиус разгрузки: до 70—120 метров.
Прямое применение роторных экскаваторов экономически обосновано при разработке мощных пологих и горизонтальных пластов. Минимальная высота уступа обычно должна составлять не менее 5—8 метров для эффективной работы ковшей. На разрезах Кузбасса (Россия) и в Рейнском буроугольном бассейне (Германия) эти машины обеспечивают добычу до 70—80% всего объема бурого угля при вскрышных работах.
Ограничениями применения являются высокая влажность пород, склонность к налипанию (глинистые фракции) и большое содержание включений с прочностью выше 70—80 МПа. В таких случаях требуется предварительное рыхление взрывом или комбинирование с бульдозерной подрезкой.
Преимущества и технологические особенности
Главным конкурентным преимуществом роторных машин является энергоэффективность. Удельный расход электроэнергии на тонну вынутой горной массы у них в 2—3 раза ниже, чем у одноковшовых экскаваторов на мягких породах. Это связано с отсутствием холостых циклов возврата рабочего органа.
Вторым важным плюсом следует назвать равномерность зернового состава. Срезание стружки фиксированной толщины обеспечивает получение кусков породы размером до 300—400 мм. Это снижает требования к дроблению на перерабатывающих фабриках.
Особое внимание уделяется системе автоматизации. Современные машины оборудованы датчиками крутящего момента на роторе. При превышении критической нагрузки они автоматически снижают скорость подачи или останавливают ротор. Это предотвращает поломки зубьев и заклинивание ковшей при встрече с крупным валуном. На практике оператор лишь контролирует общий процесс, вмешиваясь только при нештатных ситуациях.
С точки зрения эксплуатации, одним из наиболее критичных узлов являются подшипники ротора. Они воспринимают радиальные и осевые нагрузки от массы колеса и усилий резания. Срок службы подшипников при соблюдении графика смазки составляет от 2 до 5 лет. Выход из строя этого узла ведет к остановке всей добычной линии на время до 3 недель.
Техническое обслуживание и ремонт
Техническое обслуживание роторных экскаваторов строго регламентировано заводскими инструкциями. Ежедневная проверка включает осмотр состояния зубьев ковшей, натяжение конвейерной ленты и контроль температуры масла в редукторах. Обычная практика — плановая замена изношенных зубьев каждые 40—80 моточасов работы в чистом угольном забое.
Капитальные ремонты проводятся по факту наработки (каждые 6—12 месяцев). На них осуществляется замена футеровки разгрузочных воронок, ремонт приводных станций конвейеров и замена ходовой части. Для крупных машин капитальный ремонт может длиться от 6 до 12 недель. В этот период предприятие использует резервные горные машины (одноковшовые экскаваторы) для поддержания плановой добычи.
Эксплуатационные ограничения и риски
Несмотря на высокую эффективность, эксплуатация роторных экскаваторов сопряжена с определенными рисками. Первый и самый значимый — это высокая абразивность угольной пыли. Она проникает в подшипниковые узлы, вызывает ускоренный износ конвейерных роликов и редукторов. Поэтому на машинах обязательна установка централизованных систем смазки и пылеподавления.
Второй риск связан с ветровыми нагрузками. Из-за большой парусности стрелы ротора (высота до 15—20 метров от поверхности) при скорости ветра свыше 20 м/с работы прекращаются. Машина должна быть зафиксирована противоугонными устройствами (рельсовые захваты и упоры).
Третий важный момент — обеспечение устойчивости на слабых грунтах. Рыхлые вскрышные породы с высокой водонасыщенностью требуют специальной подготовки основания. В таких случаях применяют дренаж и отсыпку скальным грунтом по трассе перемещения экскаватора. Нарушение этого правила ведет к оседанию и деформации ходовой рамы с остановкой на несколько месяцев.
Современные тенденции и перспективы развития
Текущие разработки производителей (Kress, ThyssenKrupp, Уралмашзавод) направлены на повышение доли автоматизации. Появляются модели, способные полностью отрабатывать забой по заданной программе без участия оператора (дистанционное управление). Это снижает влияние человеческого фактора и уменьшает время простоев между циклами.
Еще одним трендом является переход на электрические приводы переменного тока с частотным регулированием. Такие системы позволяют точнее дозировать усилие резания и снижают пусковые токи. В результате экономия электроэнергии достигает 15—20% по сравнению с традиционными системами постоянного тока.
Однако определяющим фактором развития остается геология. Роторные экскаваторы — это технология для крупных, однородных пластов. В мировой практике они по-прежнему остаются экономически оправданными только при объемах добычи свыше 10 миллионов тонн угля в год с одного разреза. Именно там эффект масштаба перекрывает колоссальные капитальные затраты на приобретение и монтаж такой машины (от 50 до 300 миллионов долларов). Для мелких и средних разрезов более уместны традиционные комбайны и прямая механическая лопата.
Сводная таблица данных
В таблице ниже представлены ключевые технические и эксплуатационные параметры роторных экскаваторов, используемых в угольных разрезах, систематизированные на основе данных статьи. Данные включают характеристики рабочего органа, производительности, массу, габариты рабочих зон, а также периодичность технического обслуживания и ограничения по применению.
| Параметр / Характеристика | Значение / Диапазон (согласно тексту статьи) | Дополнительные сведения из статьи |
|---|---|---|
| Количество ковшей на роторе | от 6 до 18 | — |
| Объем одного ковша | от 0.5 до 6.5 кубических метров | — |
| Длина стрелы ротора (на крупных машинах) | 30–60 метров | — |
| Скорость конвейерной ленты | 3–5 метров в секунду | — |
| Давление на грунт (сверхтяжелый класс) | 0,12–0,15 МПа | Для машин весом более 10 тысяч тонн с шагающе-гусеничным ходом. |
| Паспортная производительность (разрыхленная масса) | от 1000 до 12500 кубических метров в час | — |
| Мощность главного привода ротора | от 200 до 5000 кВт | — |
| Рабочий вес машины | от 300 до 14000 тонн | Пример: машинный комплекс Bagger 293. |
| Высота черпания | до 35–55 метров | В зависимости от модели. |
| Радиус разгрузки | до 70–120 метров | — |
| Минимальная высота уступа для эффективной работы | 5–8 метров | — |
| Размер кусков породы после срезания | до 300–400 мм | Обеспечивает равномерность зернового состава. |
| Периодичность замены зубьев ковшей (в чистом угольном забое) | каждые 40–80 моточасов | Плановая замена изношенных зубьев. |
| Периодичность капитальных ремонтов (по наработке) | каждые 6–12 месяцев | Длительность ремонта: от 6 до 12 недель для крупных машин. |
| Срок службы подшипников ротора (при соблюдении графика смазки) | от 2 до 5 лет | Выход из строя ведет к остановке линии до 3 недель. |
| Ограничение по скорости ветра для работы | свыше 20 м/с | Из-за большой парусности стрелы (высота до 15–20 м). |
| Ограничение по прочности включений породы | выше 70–80 МПа | Требуется предварительное рыхление взрывом. |
| Экономия электроэнергии (частотное регулирование) | 15–20% | По сравнению с традиционными системами постоянного тока. |
Частые вопросы по теме (FAQ)
Каковы основные преимущества роторных экскаваторов перед одноковшовыми на угольных разрезах?
Главное преимущество — энергоэффективность. Удельный расход электроэнергии на тонну вынутой горной массы у них в 2—3 раза ниже, чем у одноковшовых экскаваторов на мягких породах, благодаря отсутствию холостых циклов возврата рабочего органа. Кроме того, обеспечивается практически равномерный поток нагрузки на транспортную систему, что дает двукратное и более увеличение производительности труда (на тонну извлеченного угля) по сравнению с традиционными драглайнами или прямой механической лопатой.
Какие существуют разновидности роторных экскаваторов по типу разгрузки горной массы?
Различают две принципиальные схемы: с центральной разгрузкой, где горная масса пересыпается на конвейер через ось вращения ротора (применяется для мягких пород, таких как бурый уголь), и с боковой разгрузкой, где порода поступает на конвейер сбоку от ротора (используется на породах средней крепости, при создании криволинейных забоев).
При каких геологических условиях применение роторных экскаваторов экономически обосновано?
Прямое применение экономически обосновано при разработке мощных пологих и горизонтальных пластов. Минимальная высота уступа должна составлять не менее 5—8 метров. В мировой практике они остаются оправданными только при объемах добычи свыше 10 миллионов тонн угля в год с одного разреза. Ограничениями являются высокая влажность пород, склонность к налипанию (глинистые фракции) и содержание включений с прочностью выше 70—80 МПа.
Какие эксплуатационные риски характерны для роторных экскаваторов?
Выделяют три основных риска: 1) Высокая абразивность угольной пыли, вызывающая ускоренный износ подшипников и конвейерных роликов. 2) Ветровые нагрузки — из-за парусности стрелы при скорости ветра свыше 20 м/с работы прекращаются. 3) Обеспечение устойчивости на слабых грунтах — рыхлые вскрышные породы с высокой водонасыщенностью требуют дренажа и отсыпки скальным грунтом, иначе возможна деформация ходовой рамы с остановкой на несколько месяцев.
Каковы типичные параметры производительности и вес роторных экскаваторов на угольных разрезах?
Паспортная производительность составляет от 1000 до 12500 кубических метров в час (разрыхленной массы). Мощность главного привода ротора — от 200 до 5000 кВт. Рабочий вес машины варьируется от 300 до 14000 тонн. Высота черпания достигает 35—55 метров, а радиус разгрузки — до 70—120 метров.
