Ремонт циркуляционных насосов с мокрым ротором: замена подшипников скольжения

Ремонт циркуляционных насосов с мокрым ротором: замена подшипников скольжения

Циркуляционные насосы с мокрым ротором являются основой современных систем отопления и горячего водоснабжения. Их конструкция предполагает, что перекачиваемая жидкость омывает ротор, одновременно охлаждая двигатель и смазывая подшипники скольжения. Эта особенность обеспечивает высокую надежность и низкий уровень шума, но не исключает износа критических узлов. Наиболее уязвимым элементом в таких насосах являются подшипники скольжения, выполненные из спеченного графита, керамики или комбинации этих материалов.

Понимание процесса замены подшипников скольжения позволяет продлить срок службы насоса без приобретения нового устройства. Восстановление работоспособности насоса требует не только механической точности, но и понимания физических процессов, происходящих в узле трения.

Устройство и принцип работы подшипников скольжения в насосах с мокрым ротором

Подшипник скольжения в циркуляционном насосе представляет собой цилиндрическую втулку, запрессованную в корпус статора или гильзу ротора. Вал ротора вращается внутри этой втулки, причем между ними находится тонкий слой жидкости. В отличие от подшипников качения, здесь отсутствуют шарики или ролики. Функцию смазки выполняет вода или антифриз, проходящие через зазор 0,05–0,15 мм.

Материал подшипников скольжения выбирается исходя из условий работы. Наиболее распространены втулки из следующих материалов:

• Электрографит — самосмазывающийся материал с низким коэффициентом трения.
• Спеченная керамика (оксид алюминия) — обладает высокой твердостью и износостойкостью.
• Карбид кремния — химически нейтрален, устойчив к абразивному износу.
• Металлокерамические композиты — комбинируют свойства металла и керамики.

В процессе эксплуатации происходит постепенное истирание пары трения. Нормальный износ составляет 0,01–0,03 мм за 1000 часов работы. При превышении зазора между валом и втулкой до 0,3–0,5 мм нарушается центровка, возрастает вибрация и шум. Критическим считается зазор 0,5 мм и более.

Диагностика неисправности подшипников скольжения

Прежде чем разбирать насос, необходимо убедиться, что проблема связана именно с подшипниками, а не с воздушной пробкой, засорением или отказом конденсатора. Характерные признаки износа подшипников скольжения:

Первый и самый очевидный симптом — повышенный шум при работе насоса. В исправном состоянии насосы с мокрым ротором практически бесшумны. Появление металлического скрежета или грохота указывает на увеличенный зазор в подшипниках. Вибрация корпуса насоса, передающаяся на трубы, также свидетельствует о нецентровке ротора.

Второй признак — увеличение пускового тока. Изношенные подшипники создают дополнительное сопротивление вращению, что приводит к перегрузке обмоток двигателя. Если насос гудит, но не запускается, это может указывать на заклинивание ротора вследствие разрушения втулки.

Третий симптом — снижение напора и производительности. При сильном износе часть жидкости перетекает через увеличенный зазор, минуя рабочее колесо. Эффективность циркуляции падает, хотя двигатель продолжает работать на номинальных оборотах.

Для точной диагностики рекомендуется демонтировать насос и проверить зазор в подшипниках с помощью щупов. В полевых условиях достаточно покачать вал ротора рукой. Посторонний люфт более 0,5–1,0 мм требует немедленной замены втулок.

Необходимый инструмент и материалы для ремонта

Замена подшипников скольжения относится к работам средней сложности и требует минимального набора инструментов. Для качественного ремонта потребуются:

• Отвертки с крестовым и плоским шлицем.
• Шестигранные ключи на 4, 5 и 6 мм.
• Торцевые головки на 8, 10, 13 мм.
• Съемник или выколотка для выпрессовки старых втулок.
• Молоток с мягким бойком (резиновый или с полиуретановой насадкой).
• Набор надфилей и мелкозернистая наждачная бумага (зернистость 600–1000).
• Ветошь без ворса и технический спирт.
• Графитовая смазка или керамическая паста для сборки.
• Новые подшипники скольжения, соответствующие модели насоса.

Особое внимание следует уделить выбору запасных частей. Рекомендуется использовать оригинальные комплектующие от производителя насоса. Аналоговые подшипники могут отличаться по геометрии или материалу, что приведет к преждевременному износу. Перед покупкой необходимо сверить маркировку на корпусе насоса и каталог запчастей.

Пошаговая процедура замены подшипников скольжения

Ремонт циркуляционного насоса начинается с его обесточивания и отключения от системы отопления. Обязательно перекрываются запорные вентили до и после насоса. Затем демонтируется корпус в сборе. Последовательность действий имеет решающее значение для успешного результата.

Шаг 1. Разборка насоса. Откручиваются винты, соединяющие корпус гидравлической части с фланцами электродвигателя. В большинстве моделей Grundfos, Wilo, DAB и других производителей корпус фиксируется четырьмя или шестью винтами. После снятия корпуса открывается доступ к рабочему колесу и переднему подшипнику. Рабочее колесо аккуратно стягивается с вала. Запорное кольцо или гайка на валу обычно резьбовые, но имеют левую резьбу.

Шаг 2. Извлечение ротора. За корпусом гидравлики находится гильза статора, внутри которой вращается ротор. Ротор извлекается вместе с задним подшипником. Важно запомнить ориентацию деталей и последовательность их расположения на валу. Для облегчения процесса рекомендуется сфотографировать каждую стадию разборки.

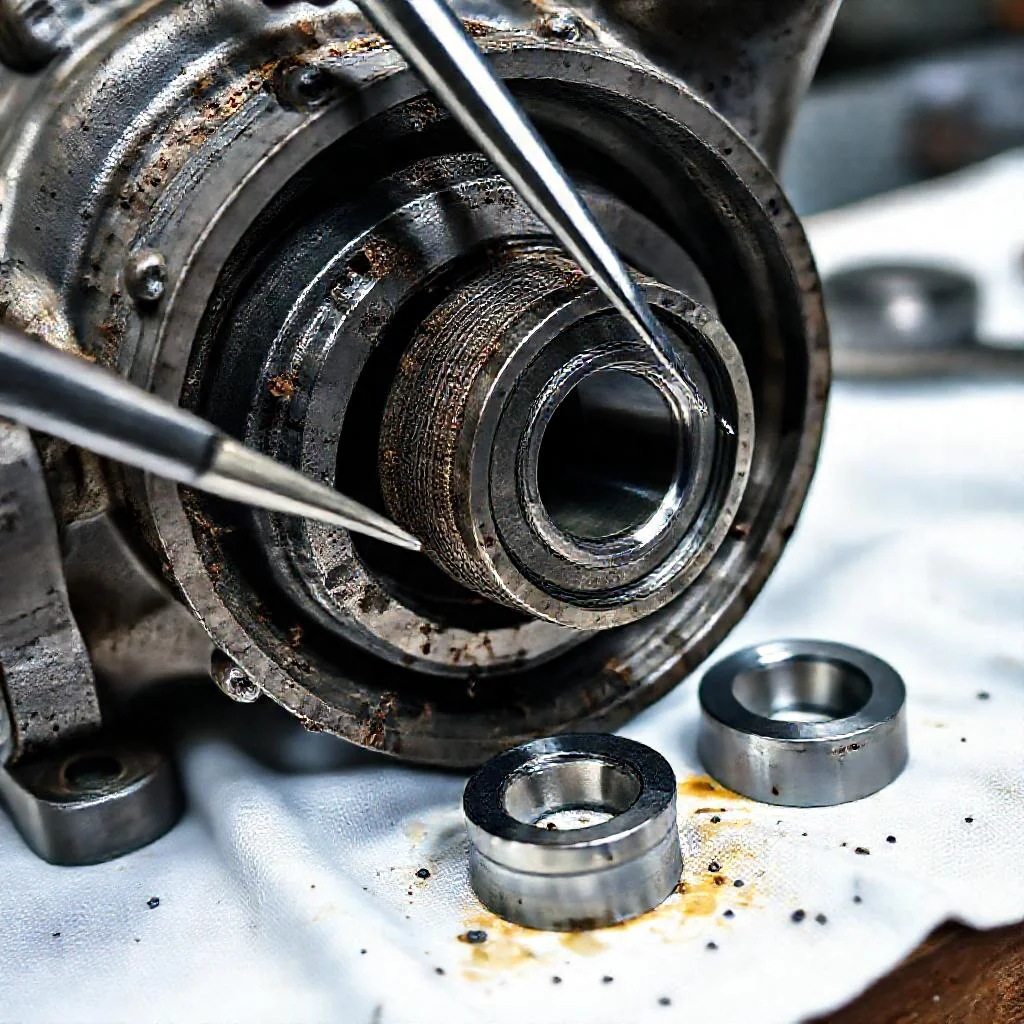

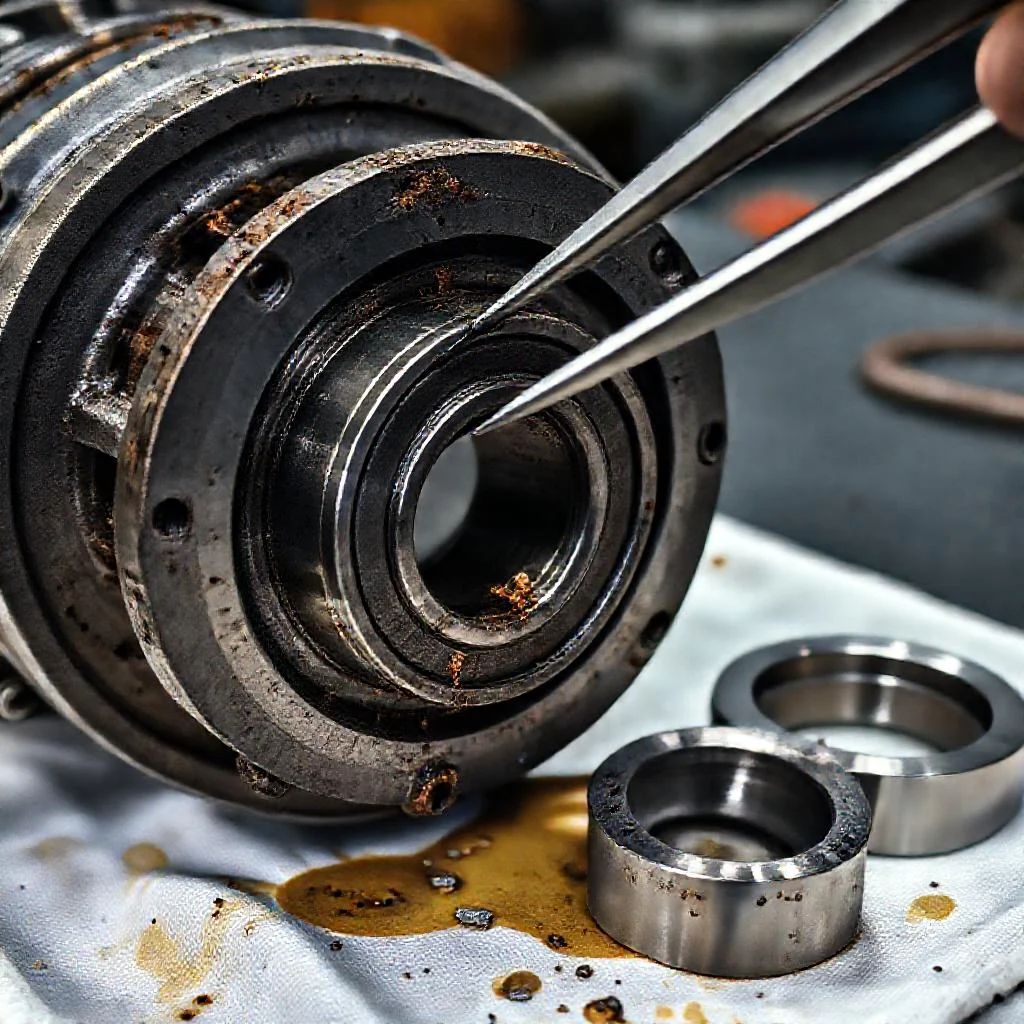

Шаг 3. Выпрессовка подшипников. Подшипники скольжения запрессованы в корпус статора с натягом 0,02–0,05 мм. Для их извлечения используется выколотка соответствующего диаметра. Удары наносятся через мягкий переходник во избежание растрескивания корпуса. В случае сильного закисания подшипника применяется специализированный съемник или нагревается корпус до 80–100 градусов тепловентилятором.

Шаг 4. Подготовка посадочных мест. Внутренняя поверхность корпуса статора очищается от накипи, коррозии и остатков старой смазки. Неровности удаляются надфилем. Поверхность должна быть чистой и гладкой. Перед запрессовкой нового подшипника рекомендуется нанести тонкий слой графитовой смазки на наружную поверхность втулки.

Шаг 5. Запрессовка новых подшипников. Новые втулки устанавливаются с помощью оправки, диаметр которой равен наружному диаметру подшипника. Усилие прикладывается строго вдоль оси. Запрессовка производится до упора, пока втулка не сядет в фасочное углубление корпуса. Перекос подшипника недопустим, так как это вызовет повышенный износ и заклинивание ротора.

Шаг 6. Сборка насоса. На вал ротора устанавливаются уплотнительные кольца и шайбы в исходной последовательности. Ротор вставляется в гильзу с новыми подшипниками. Рабочее колесо затягивается на валу динамометрическим ключом с моментом 8–12 Нм. Затем корпус гидравлики прикручивается к статору. Важно убедиться, что вал прокручивается свободно, без заеданий и люфта.

Типичные ошибки при замене подшипников

Несмотря на кажущуюся простоту процедуры, многие мастера допускают ошибки, которые сводят на нет весь ремонт. Наиболее распространенные проблемы:

• Использование неподходящей смазки. В подшипниках скольжения циркуляционных насосов нельзя применять консистентные смазки на литиевой или солидоловой основе. Смазка должна быть графитовой или керамической, совместимой с водой.
• Перетяжка вала ротора. Чрезмерное усилие затяжки рабочего колеса приводит к деформации подшипника и увеличению трения.
• Загрязнение посадочных мест. Мелкие частицы абразива, оставшиеся после очистки, быстро изнашивают и без того мягкий материал подшипника.
• Нарушение порядка сборки. Неправильная установка уплотнительных колец или шайб приводит к разгерметизации и попаданию воздуха в систему.
• Непроверка соосности. После сборки необходимо убедиться, что вал ротора не упирается в корпус и не имеет биения.

Технические нюансы и рекомендации продления срока службы

Срок службы подшипников скольжения напрямую зависит от чистоты теплоносителя. Мелкодисперсная взвесь (ржавчина, песок, шлам) работает как абразив, ускоряя износ в 3–5 раз. Установка сетчатых фильтров на обратном трубопроводе системы отопления обязательна для защиты насоса.

Не менее важным фактором является температура теплоносителя. Большинство подшипников из электрографита рассчитаны на температуру до 110 градусов Цельсия. Превышение этого порога ведет к необратимой деформации и потере смазывающих свойств материала. Антифризы на основе этиленгликоля и пропиленгликоля также влияют на износ, поскольку их смазывающая способность ниже, чем у чистой воды.

Периодичность профилактического обслуживания циркуляционных насосов с мокрым ротором составляет 5000–8000 моточасов. В рамках профилактики выполняются следующие операции:

• Промывка системы отопления от шлама.
• Замена теплоносителя.
• Проверка зазоров в подшипниках скольжения.
• Чистка рабочего колеса от накипи.

При соблюдении этих норм ресурс подшипников скольжения составляет не менее 15 000–25 000 часов непрерывной работы, что эквивалентно 3–5 отопительным сезонам.

Заключение

Замена подшипников скольжения в циркуляционном насосе с мокрым ротором — процедура, выполнимая в условиях стандартной мастерской без специального оборудования. Ключевыми факторами успеха являются точность диагностики, соблюдение геометрии запрессовки и правильный выбор запасных частей. Восстановленный насос по своим характеристикам не уступает новому, а стоимость ремонта значительно ниже покупки нового устройства.

В случае отсутствия навыков разборки и сборки насосов, сомнений в точности диагноза или невозможности приобрести оригинальные подшипники, рекомендуется обратиться в специализированный сервисный центр. Непрофессиональное вмешательство может привести к полному выходу из строя гидравлической части или обмоток электродвигателя. Ремонт насоса — это баланс между экономией и риском; правильное решение продлевает жизнь оборудованию на долгие годы.

Сводная таблица данных

В таблице ниже представлены ключевые технические параметры, классификация материалов подшипников скольжения и регламентные данные, необходимые для диагностики и ремонта циркуляционных насосов с мокрым ротором. Все цифры и характеристики строго соответствуют данным из статьи.

Параметр / Характеристика	Значение / Описание
1. Конструктивные параметры подшипников скольжения
Тип подшипника	Цилиндрическая втулка (скольжение)
Рабочий зазор между валом и втулкой (норма)	0,05–0,15 мм
Натяг при запрессовке втулки в корпус	0,02–0,05 мм
Критический зазор (требует замены)	0,5 мм и более
Люфт вала ротора для диагностики (ручная проверка)	Более 0,5–1,0 мм
2. Материалы подшипников скольжения (классификация)
Электрографит	Самосмазывающийся, низкий коэффициент трения
Спеченная керамика (оксид алюминия)	Высокая твердость и износостойкость
Карбид кремния	Химически нейтрален, устойчив к абразивному износу
Металлокерамические композиты	Комбинация свойств металла и керамики
3. Показатели износа и сроки службы
Нормальный износ пары трения	0,01–0,03 мм за 1000 часов работы
Зазор, при котором нарушается центровка (возрастает шум/вибрация)	0,3–0,5 мм
Ресурс подшипников скольжения (при соблюдении норм эксплуатации)	15 000–25 000 часов (3–5 отопительных сезонов)
Периодичность профилактического обслуживания	5 000–8 000 моточасов
4. Технические условия ремонта
Момент затяжки рабочего колеса (динамометрический ключ)	8–12 Нм
Температура нагрева корпуса для извлечения закисшего подшипника	80–100 °C (тепловентилятором)
Зернистость наждачной бумаги для подготовки посадочных мест	600–1000
Допустимая температура теплоносителя для электрографитовых подшипников	До 110 °C
5. Влияние внешних факторов на износ
Ускорение износа при наличии взвесей (абразив)	В 3–5 раз
Смазывающая способность антифризов (по сравнению с водой)	Ниже
Тип разрешенной смазки для сборки	Графитовая или керамическая паста (совместимая с водой)

Частые вопросы по теме (FAQ)

Каковы характерные признаки износа подшипников скольжения в насосе с мокрым ротором?

Первый и самый очевидный симптом — повышенный шум при работе насоса (появление металлического скрежета или грохота), что указывает на увеличенный зазор. Второй признак — увеличение пускового тока, а также гул насоса без запуска, что может указывать на заклинивание ротора. Третий симптом — снижение напора и производительности, так как часть жидкости перетекает через увеличенный зазор. Для точной диагностики демонтируйте насос: люфт вала ротора более 0,5–1,0 мм требует немедленной замены втулок.

Какой инструмент необходим для замены подшипников скольжения, и какие запасные части предпочтительнее использовать?

Потребуются: отвертки, шестигранные ключи (4, 5, 6 мм), торцевые головки (8, 10, 13 мм), съемник или выколотка для выпрессовки, молоток с мягким бойком, надфили и наждачная бумага (зернистость 600–1000), ветошь без ворса и технический спирт, графитовая или керамическая смазка. Рекомендуется использовать оригинальные комплектующие от производителя насоса. Аналоговые подшипники могут отличаться по геометрии или материалу, что приведет к преждевременному износу.

В чем заключается основная сложность этапа выпрессовки и запрессовки подшипников?

Подшипники скольжения запрессованы в корпус статора с натягом 0,02–0,05 мм. Для их извлечения используется выколотка, удары наносятся через мягкий переходник. При сильном закисании применяется нагрева корпуса до 80–100 градусов. При запрессовке новых втулок требуется оправка, диаметр которой равен наружному диаметру подшипника. Усилие прикладывается строго вдоль оси. Перекос подшипника недопустим, так как это вызовет повышенный износ и заклинивание ротора.

Какие типичные ошибки сводят на нет ремонт насоса?

Наиболее распространенные проблемы: 1) Использование неподходящей смазки — нельзя применять консистентные смазки на литиевой или солидоловой основе. 2) Перетяжка вала ротора (чрезмерное усилие затяжки рабочего колеса). 3) Загрязнение посадочных мест (мелкие частицы абразива). 4) Нарушение порядка сборки уплотнительных колец. 5) Отсутствие проверки соосности после сборки.

Как продлить срок службы подшипников скольжения и какова периодичность профилактического обслуживания?

Срок службы напрямую зависит от чистоты теплоносителя: установка сетчатых фильтров обязательна, так как взвесь ускоряет износ в 3–5 раз. Большинство подшипников из электрографита рассчитаны на температуру до 110 °C. Периодичность профилактического обслуживания составляет 5000–8000 моточасов (включает промывку системы, замену теплоносителя, проверку зазоров). При соблюдении норм ресурс подшипников составляет не менее 15 000–25 000 часов (3–5 отопительных сезонов).
