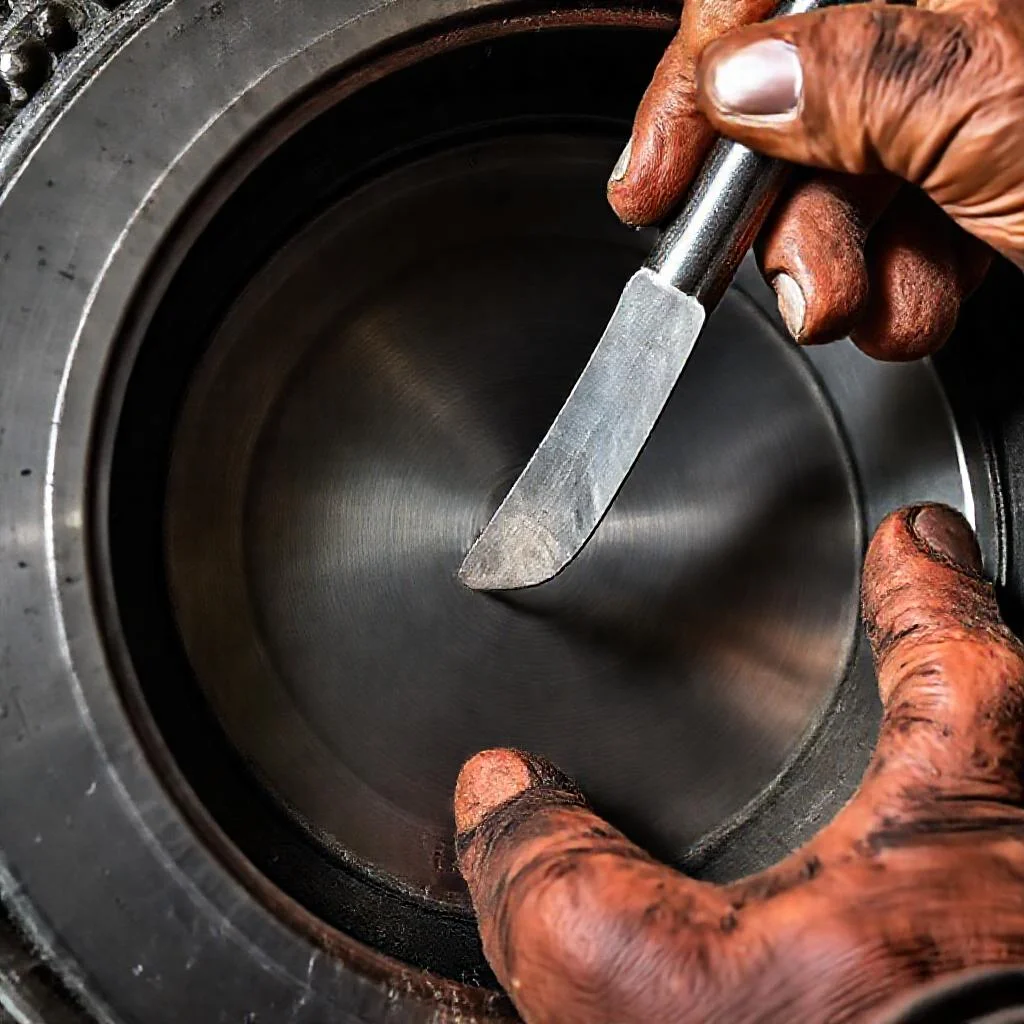

Ремонт баббитового подшипника скольжения турбины методом ручной шабровки: полное руководство
Подшипники скольжения с баббитовой заливкой (на основе олова или свинца) остаются основным типом опор для роторов паровых и газовых турбин. Их ремонт методом ручной шабровки — это высокоточная слесарная операция, требующая глубокого понимания триботехники и кинематики работы масляного клина. В отличие от механической обработки на станках, шабровка позволяет создать уникальную топографию поверхности, адаптированную к реальной геометрии шейки вала и условиям эксплуатации.
Причины ремонта и диагностика состояния баббитового слоя
Перед началом работ необходимо установить причину износа или повреждения вкладыша. От этого зависит выбор методики шабровки и объем предварительной подготовки.
- Абразивный износ — возникает из-за загрязнений масла. Проявляется в виде царапин и рисок, ориентированных по направлению вращения вала.
- Усталостное выкрашивание — образование кратеров и сколов баббита. Характерно для подшипников, работающих с перегрузкой или при наличии вибрации.
- Схватывание (прижог) — локальное оплавление и перенос баббита на вал. Возникает при кратковременном нарушении смазки. Требует проверки целостности связи баббита со стальным основанием.
- Деформация постели — изменение геометрии корпуса подшипника, приводящее к неравномерному прилеганию вкладыша.
После внешнего осмотра выполняется замер зазора промерами (калиброванной проволокой или свинцовыми оттисками). Для турбин типовой радиальный зазор составляет 0.15% — 0.20% от диаметра шейки вала. При отклонении более 20% от номинала ремонт становится неизбежным. Дополнительно проводится проверка на «краску» для оценки процентного прилегания рабочей поверхности.
Подготовка вкладыша к шабровке
Ручная шабровка выполняется не по изношенной поверхности, а по предварительно восстановленному слою баббита. Обычно это либо новая заливка, либо наплавка. Описываемый метод применяется для финишной обработки.
Первым шагом является механическая обработка баббитового слоя на вальце- или расточном станке. Цель — снять фаски и вывести базовую цилиндрическую поверхность с припуском 0.15–0.30 мм на диаметр под последующую шабровку. Траектория резца должна строго соответствовать оси расточки, а не деформированной постели подшипника.
После расточки вкладыш устанавливается в свою постель (корпус) с обязательным контролем натяга. Крышки затягиваются динамометрическим ключом с усилием, указанным в паспорте турбины. Это критично: искажение формы корпуса при затяжке приводит к эллиптичности рабочей поверхности.
Инструментарий для шабровки баббита
Качество работы зависит от правильного выбора и заточки инструмента. Используются три типа шаберов:
- Трехгранный (треугольный) шабер — для грубой обработки (снятие стружки 0.05–0.10 мм). Режущая кромка затачивается под углом 60–70 градусов.
- Плоский шабер с пластинчатой заточкой — для получистовой обработки. Угол заострения примерно 70—80 градусов.
- Шабер-ложка (желобчатый) — для чистовой обработки и выведения масляных карманов. Ребро закруглено для получения гладких канавок.
Заточка шабера производится на мелкозернистом корундовом камне (800–1000 грит). Доводка до зеркального блеска режущей кромки выполняется на коже с пастой для финишной обработки. Тупой шабер не режет, а «мажет» баббит, забивая поры материала.
Технология шабровки: этапы и критерии достижения результата
Различают предварительную (черновую), получистовую и чистовую шабровку. Каждый этап контролируется с помощью приспособления — «натирочного приспособления» или непосредственно шейки вала.
Этап 1. Черновая шабровка (снятие слоя)
На шейку вала (или на специальный калибр) тонким слоем наносится краска — паста на основе сурика или берлинской лазури в масле. Вал или калибр проворачивают на 60–90 градусов вперед-назад без полного оборота. Пятна контакта на баббите становятся отчетливо видны. Шабером снимают стружку с наиболее высоких пятен. Важно не углубляться в пятна, а делать «вслепую» короткие пересекающиеся штрихи (крест-накрест), удаляя блестящие участки. После 3–4 циклов «натирка-шабровка» достигается равномерное распределение пятен площадью 10–15% от всей поверхности.
Этап 2. Получистовая шабровка (формирование набегающего клина)
На этом этапе критичным становится распределение пятен в осевом направлении. Для турбинных подшипников контакт должен быть смещен в сторону ненагруженной части вкладыша. Рабочая (нагруженная) зона нижнего вкладыша должна иметь меньше пятен, чем ненагруженная. Это обеспечивает место для формирования масляного клина. Обычно площадь контакта доводится до 60–70% от поверхности в зоне, противоположной направлению нагрузки. Краска наносится реже, шабер делает более длинные и плавные ходы. Толщина снимаемой стружки — 0.01–0.03 мм.
Этап 3. Чистовая шабровка и проверка масляного зазора
На заключительном этапе достигается поверхность с шероховатостью Ra 0.8–1.6 мкм. Используется только шабер-ложка. Требования к пятнам становятся жесткими: высокие пятна полностью исключаются, остаются только средние и низкие, равномерно расположенные. Площадь прилегания в нижнем вкладыше должна составлять не менее 75% (для тяжело нагруженных турбин — до 85%).
После каждого прохода обязательно измеряется радиальный зазор. Для этого вал укладывается на нижний вкладыш, а в верхнюю половину закладываются свинцовые проволочки диаметром на 20–30% больше предполагаемого зазора. После затяжки крышек проволочки сплющиваются. Микрометром измеряют их толщину. Если зазор на 0.02–0.03 мм меньше номинала, шабровку продолжают равномерно по всей поверхности.
Особенности ремонта упорного (гребенчатого) подшипника
Упорные сегменты (баббитовые колодки) шабрятся методом плавающей контрольной плиты. Сегмент фиксируется ложементом, а притирается по плоской шлифованной плите с краской. Движения — круговые, без нажима. Упорные колодки должны иметь плавный скос масляного клина (фаску 0.03–0.08 мм) на входной кромке. Шабровка здесь ведется до получения равномерного контакта по всей поверхности колодки с валом, при этом опорные сферы колодок должны свободно покачиваться — жесткость запрещена.
Типичные ошибки и способы их предотвращения
- Срезание краски. Новичок часто пытается снять шабером ярко-красное пятно. Это ведет к ямке. Правильный подход: снимать тонкую стружку с участка вокруг пятна, постепенно приближаясь к его вершине.
- Заглаживание баббита. При недостаточно острой заточке или высоком давлении на шабер происходит пластическая деформация (засаливание) поверхностного слоя. Это снижает прирабатываемость баббита. Поверхность приобретает жирный блеск. Устраняется переточкой инструмента и использованием притирочных паст на последнем этапе.
- Отклонение формы. Если крышка затянута недостаточно при сборке на шабровку, после окончательной затяжки подшипник оказывается зажатым. Обратная ситуация — перетяжка, приводящая к сужению. Шабровка всегда ведется при номинальном усилии затяжки.
- Попадание абразива. Категорически запрещено использовать наждачную бумагу или алмазные надфили для шабровки баббита. Абразив внедряется в мягкий металл и работает как микрофреза, разрушая шейку вала в первые часы работы.
Контроль качества и ввод в эксплуатацию
После завершения шабровки подшипник промывается керосином под давлением, затем — чистым турбинным маслом. Обязательна проверка герметичности уплотнений (лабиринтов) и состояния масляных зазоров. Нормальный масляный зазор для турбин среднего класса (ротор диаметром 200–400 мм) составляет 0.20–0.35 мм. Сборка — чистовые болты с моментом затяжки согласно сервисной документации.
Первый пуск после ремонта проводится в облегченном режиме: пуск, выход на номинальные обороты в течение 15–20 минут, затем плавная остановка. Проверяется температура вкладышей — она не должна превышать 60–70 °C при стационарном режиме. Вибрация контролируется датчиками абсолютных и относительных виброперемещений — её рост указывает на дефект шабровки.
Метод ручной шабровки, несмотря на трудоемкость, остается эталонным для ремонта ответственных подшипников турбин. Он обеспечивает не просто геометрическую точность, а функциональную пригодность — создание масляного клина нужной формы, что критично для долговечности оборудования.
Сводная таблица данных
В таблице ниже представлены ключевые параметры ремонта баббитового подшипника скольжения турбины методом ручной шабровки, систематизированные на основе текста статьи. Данные включают характеристики инструмента, этапы обработки, критерии контроля и типовые размеры, строго соответствующие упомянутым в руководстве.
| Параметр / Этап | Характеристика / Значение (согласно тексту) |
|---|---|
| Типовой радиальный зазор для турбин | 0.15% – 0.20% от диаметра шейки вала |
| Порог ремонта (отклонение от номинала) | Более 20% от номинального зазора |
| Припуск на диаметр под шабровку (после расточки) | 0.15 – 0.30 мм |
| Инструмент (типы шаберов) | Трехгранный (треугольный): для грубой обработки (снятие стружки 0.05–0.10 мм). Угол заточки 60–70°. |
| Плоский с пластинчатой заточкой: для получистовой обработки. Угол заострения 70–80°. | |
| Шабер-ложка (желобчатый): для чистовой обработки и масляных карманов. | |
| Зернистость камня для заточки шабера | 800–1000 грит (корундовый камень) |
| Доводка режущей кромки | Кожа с пастой для финишной обработки (до зеркального блеска) |
| Этапы шабровки | Черновая (снятие слоя): площадь пятен 10–15% от всей поверхности. |
| Получистовая (формирование клина): толщина стружки 0.01–0.03 мм, площадь контакта 60–70% в зоне, противоположной нагрузке. | |
| Чистовая: шероховатость Ra 0.8–1.6 мкм, площадь прилегания нижнего вкладыша не менее 75% (до 85% для тяжело нагруженных). | |
| Контроль на каждом этапе (краска) | Вал или калибр проворачивают на 60–90 градусов (вперед-назад, без полного оборота). |
| Паста: сурик или берлинская лазурь в масле. | |
| Проверка масляного зазора (свинцовые проволочки) | Диаметр проволочек на 20–30% больше предполагаемого зазора. Шабровку продолжают, если зазор на 0.02–0.03 мм меньше номинала. |
| Нормальный масляный зазор (турбины среднего класса, ротор Ø 200–400 мм) | 0.20–0.35 мм |
| Особенности упорного подшипника (колодки) | Скос масляного клина на входной кромке: фаска 0.03–0.08 мм. |
| Температура вкладышей при стационарном режиме (после ремонта) | Не должна превышать 60–70 °C |
| Первый пуск после ремонта (облегченный режим) | Пуск, выход на номинальные обороты в течение 15–20 минут, затем плавная остановка. |
Частые вопросы по теме (FAQ)
Какой радиальный зазор считается нормальным для турбинного подшипника, и когда ремонт методом шабровки неизбежен?
Типовой радиальный зазор для турбин составляет 0.15%–0.20% от диаметра шейки вала. Если отклонение от номинального зазора превышает 20%, ремонт становится неизбежным. После завершения шабровки нормальный масляный зазор для роторов диаметром 200–400 мм составляет 0.20–0.35 мм, а в процессе работы температура вкладышей не должна превышать 60–70 °C.
Какие типы шаберов используются на разных этапах шабровки баббита, и каковы их углы заточки?
Применяются три типа: трехгранный (треугольный) шабер для грубой обработки со съемом стружки 0.05–0.10 мм и углом заточки 60–70 градусов; плоский шабер с пластинчатой заточкой для получистовой обработки (угол заострения 70–80 градусов); шабер-ложка (желобчатый) для чистовой обработки и выведения масляных карманов с закругленным ребром. Заточка ведется на камне 800–1000 грит с финишной доводкой на коже.
Какие требования предъявляются к площади прилегания вкладыша после чистовой шабровки?
После черновой шабровки достигается равномерное распределение пятен площадью 10–15% от всей поверхности. На финишном этапе (чистовая шабровка) площадь прилегания в нижнем вкладыше должна составлять не менее 75%, а для тяжело нагруженных турбин — до 85%. При этом шероховатость поверхности должна быть в пределах Ra 0.8–1.6 мкм, а набегающий масляный клин формируется за счет смещения контакта в ненагруженную зону.
Почему для финишной обработки баббита категорически запрещено использовать наждачную бумагу?
Абразивные частицы наждачной бумаги внедряются в мягкий баббит и начинают работать как микрофреза, разрушая шейку вала в первые часы работы. Поэтому шабровка выполняется только остро заточенным шабером, а для доводки поверхности допускаются только притирочные пасты на кожаном ремне.
Как проверяется масляный зазор в процессе шабровки, и какова точность контроля?
Вал укладывается на нижний вкладыш, а в верхнюю половину закладываются свинцовые проволочки диаметром на 20–30% больше предполагаемого зазора. После затяжки крышек динамометрическим ключом проволочки сплющиваются, и их толщина измеряется микрометром. Если зазор оказывается на 0.02–0.03 мм меньше номинала, шабровку продолжают равномерно по всей поверхности. Затяжка всегда ведется при усилии, указанном в паспорте турбины, чтобы избежать эллиптичности.
