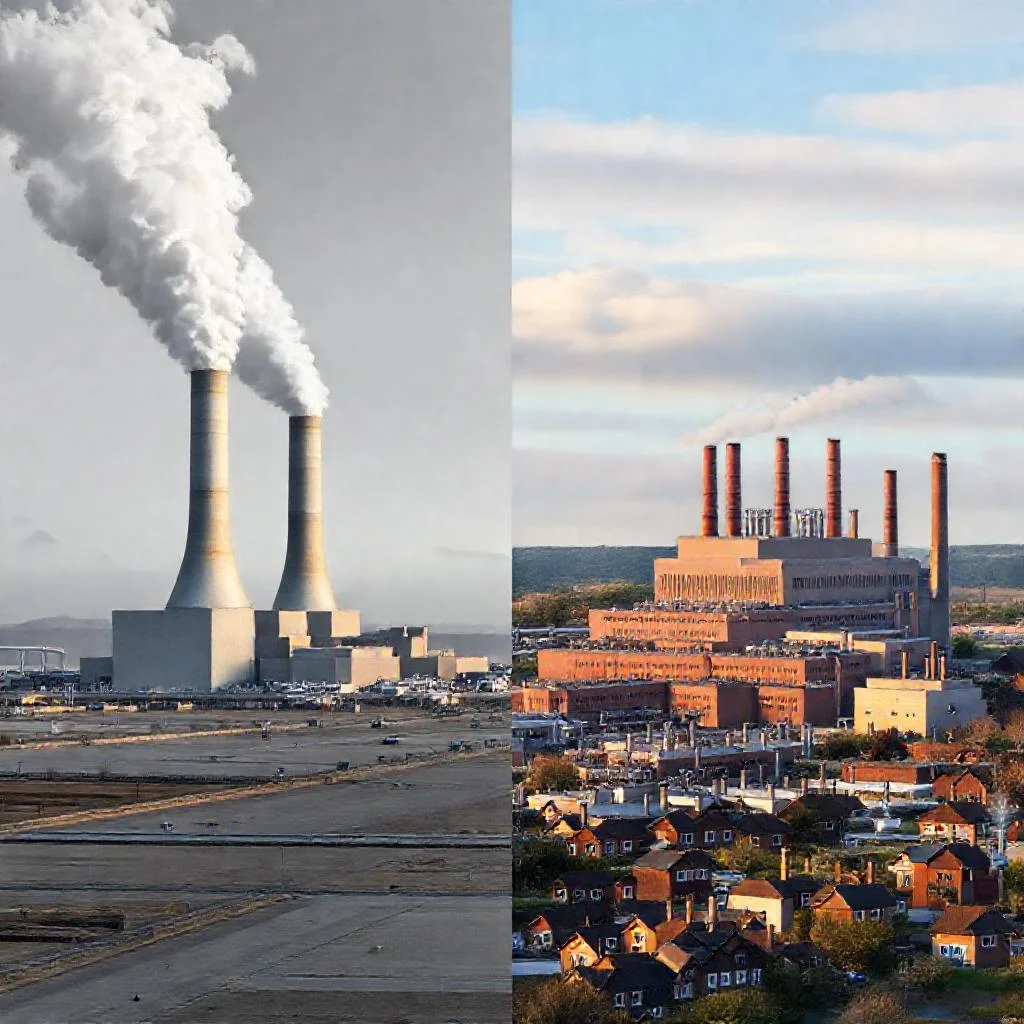

Электростанция и Теплоэлектроцентраль: Фундаментальные различия в генерации энергии
В современной энергетике существует четкое разделение между двумя типами объектов — конденсационными электростанциями (КЭС) и теплоэлектроцентралями (ТЭЦ). Оба устройства производят электричество, однако принципиально отличаются по способу утилизации отработанного тепла и, как следствие, по общему коэффициенту полезного действия. Понимание этой разницы критически важно как для проектировщиков энергосистем, так и для потребителей, выбирающих источник теплоснабжения.
Общий принцип работы паротурбинных установок
Основой работы большинства крупных электростанций является цикл Ренкина. Вода последовательно нагревается, превращается в пар высокого давления, который вращает турбину, соединенную с генератором. После совершения работы пар поступает в конденсатор, где охлаждается и снова становится водой. Именно от конструкции конденсатора и дальнейшей судьбы тепла зависит классификация станции.
На конденсационных станциях охлаждение происходит за счет внешней среды — речной или морской воды, либо градирен. Тепло уходит в атмосферу бесполезно, что является неизбежной платой за производство электроэнергии. КПД таких станций редко превышает 40-45% для современных блоков, а устаревшие мощности работают с КПД около 30-35%.
Теплоэлектроцентраль как комбинированный источник
Теплоэлектроцентраль (ТЭЦ) принципиально меняет подход к термодинамическому циклу. Здесь отработанный в турбине пар не сбрасывается в конденсатор, а направляется в сетевые подогреватели для нужд отопления и горячего водоснабжения. Эта технология носит название когенерации — одновременной выработки электрической и тепловой энергии.
Отбор пара происходит на промежуточных ступенях турбины, где давление и температура еще достаточно высоки для бытового или промышленного использования. В зависимости от сезона ТЭЦ может работать с теплофикационным отбором, при котором электрическая нагрузка снижается, а тепловая возрастает. В летний период часть ТЭЦ продолжают работать в конденсационном режиме, если нет спроса на тепло.
Коэффициент использования топлива
Главное техническое преимущество ТЭЦ перед КЭС заключается в коэффициенте использования топлива (КИТ). Если на конденсационной станции полезно используется только часть энергии сгоревшего газа или угля, то на ТЭЦ суммарная эффективность достигает 85-90%. Это достигается за счет того, что тепловая энергия, неизбежно теряемая на КЭС, на ТЭЦ передается потребителю.
Важно понимать, что этот высокий КИТ достигается только при условии полной загрузки тепловых сетей. В реальных условиях, особенно в межсезонье, когда отопление отключено, КПД ТЭЦ снижается и приближается к параметрам обычной электростанции, работающей в конденсационном режиме. Потери тепла в магистральных трубопроводах также снижают общую эффективность системы.
Различия в конструкции турбин
Теплофикационные турбины, устанавливаемые на ТЭЦ, имеют принципиально иную конструкцию, чем конденсационные агрегаты КЭС. У них предусмотрены регулируемые отборы пара, позволяющие изменять соотношение между электрической и тепловой нагрузкой. На КЭС турбины спроектированы на максимальный электрический КПД, и любые попытки отбора пара снижают мощность генерации.
Также различается устройство последних ступеней турбины. На конденсационных турбинах последние лопатки очень длинные, так как пар расширяется до глубокого вакуума. На теплофикационных турбинах выходное давление пара выше, поэтому лопатки короче. Это требует разных подходов к проектированию корпусов, конденсаторов и системы маслоснабжения.
Типы применяемого топлива
И конденсационные станции, и ТЭЦ могут работать на различных видах топлива — от угля и мазута до природного газа и биомассы. Однако выбор топлива напрямую влияет на график работы станции и ее экономические показатели. Газовые ТЭЦ имеют преимущество в скорости пуска и регулирования, что делает их незаменимыми для покрытия пиковых нагрузок.
Угольные КЭС, напротив, работают в базовом режиме с минимальными колебаниями мощности. ТЭЦ, работающие на твердом топливе, сталкиваются с проблемой регулирования тепловой нагрузки, так как сжигание угля сложнее адаптировать к суточным колебаниям температуры наружного воздуха. Современные ТЭЦ все чаще используют парогазовые установки, где электрический КПД достигает 58-60% даже без учета тепловой составляющей.
Требования к системам охлаждения
Для конденсационных электростанций система охлаждения является критически важным элементом, от которого зависит мощность блока. Любой сбой в подаче охлаждающей воды может привести к остановке турбины. Поэтому КЭС требуют мощных циркуляционных насосов, градирен или прудов-охладителей, что влечет значительные капитальные затраты.
ТЭЦ, работающие в теплофикационном режиме, предъявляют меньшие требования к системе охлаждения, так как основная часть тепла отводится с сетевой водой. Однако если тепловая нагрузка падает, ТЭЦ вынуждена переходить на конденсационный режим, что требует наличия резервной системы охлаждения. Как правило, проектом все равно предусматриваются градирни или конденсаторы, рассчитанные на номинальную мощность турбины.
Экологические аспекты и выбросы
Сравнение экологических параметров показывает, что ТЭЦ при прочих равных условиях наносят меньший вред окружающей среде, чем КЭС такой же электрической мощности. Это объясняется более высоким общим КПД, что приводит к снижению расхода топлива на единицу произведенной энергии. Меньше сжигается газа или угля — меньше выбросов CO₂, NOₓ и твердых частиц.
Однако есть и обратная сторона. Тепловые сети, подключенные к ТЭЦ, имеют протяженность в десятки километров. Тепловые потери в этих сетях составляют 5-15%, что снижает реальную эффективность. Кроме того, сбросная теплая вода в градирнях и прудах-охладителях КЭС вызывает локальное тепловое загрязнение водоемов, что нарушает экосистемы.
Экономика инвестиций и эксплуатации
Удельная стоимость строительства ТЭЦ выше, чем у конденсационной станции, из-за необходимости возведения тепловых пунктов, трубопроводов, насосных станций и систем автоматизации тепловых сетей. Капитальные затраты на 1 МВт установленной мощности ТЭЦ могут быть на 20-40% выше, чем для КЭС, работающей на аналогичном топливе.
С другой стороны, сроки окупаемости ТЭЦ могут быть короче благодаря продаже тепловой энергии. Себестоимость электроэнергии, выработанной на ТЭЦ, также ниже, так как часть затрат на топливо компенсируется за счет тепла. В рыночных условиях ТЭЦ имеют преимущество при стабильных тарифах на тепловую энергию и лимитированных ценах на газ.
Режимы работы и графики нагрузки
Конденсационные электростанции оптимизированы для круглосуточной работы с постоянной мощностью. Резкие изменения нагрузки для них нежелательны, так как ведут к термонапряжениям металла и снижению ресурса турбины. Теплоэлектроцентрали, напротив, вынуждены постоянно менять мощность в зависимости от температуры наружного воздуха.
Характерный режим ТЭЦ выглядит следующим образом. Зимой станция загружена максимально, обеспечивая теплом жилые кварталы. Ночью электрическая нагрузка может снижаться, но тепловая остается высокой. Летом тепловая нагрузка падает до уровня горячего водоснабжения, и ТЭЦ может работать с минимальной электрической мощностью либо переходить в конденсационный режим. КЭС таких сезонных колебаний не испытывают.
Распределение тепловых потоков
Важной технической деталью является схема подключения турбины к тепловым сетям. Качество и давление пара, отбираемого на теплофикацию, строго регламентируются. Для систем отопления обычно используется пар с давлением 0,12-0,25 МПа, для промышленных потребителей — до 1,5 МПа. Многие современные ТЭЦ имеют два регулируемых отбора — промышленный и теплофикационный.
На конденсационных станциях такого разделения потоков не предусмотрено. Весь пар, прошедший через турбину, конденсируется и возвращается в цикл. Разница в температурах охлаждающей воды и конденсата составляет 6-12 градусов, что слишком мало для практического использования в системах централизованного теплоснабжения.
Характерные цифры и параметры
Для наглядного понимания разницы следует обратиться к конкретным показателям. Современная газовая ТЭЦ мощностью 400 МВт при работе в теплофикационном режиме может выдавать до 800 Гкал/ч тепла. Расход условного топлива на выработку 1 Гкал тепла на ТЭЦ составляет 140-160 кг у.т., тогда как на отдельной котельной этот показатель достигает 175-200 кг у.т.
КЭС мощностью 500 МВт, работающая на угле, потребляет около 160 тонн угля в час. При этом в атмосферу выбрасывается порядка 400 тонн CO₂ за час работы. Эквивалентная по электрической мощности ТЭЦ при сжигании газа выбрасывает меньше на 60% за счет более высокого КПД и отсутствия золы. Удельный расход тепла на турбину КЭС составляет 8000-9000 кДж/кВт·ч, для ТЭЦ — 6500-7500 кДж/кВт·ч.
Перспективы развития когенерации
Мировая тенденция показывает рост доли комбинированной выработки в городских агломерациях. Строительство новых КЭС в густонаселенных районах становится нерентабельным из-за потерь тепла. Многие устаревшие конденсационные станции реконструируются в ТЭЦ путем установки теплофикационных отборов и присоединения к тепловым сетям.
Будущее за малыми и средними модульными ТЭЦ, размещенными непосредственно вблизи потребителей. Такие решения позволяют сократить потери в тепловых сетях до 2-3%. Развитие распределенной генерации с использованием газопоршневых и газотурбинных установок также базируется на принципе когенерации, используя тот же подход, что и классические ТЭЦ, но в более компактном формате.
Заключение
Выбор между электростанцией и теплоэлектроцентралью определяется не только техническими параметрами, но и инфраструктурными условиями. Для регионов с плотной застройкой и развитой системой тепловых сетей ТЭЦ является безальтернативным решением, обеспечивающим высокую топливную эффективность. Для удаленных промышленных объектов или районов с низкой плотностью населения более оправдано строительство КЭС с передачей электроэнергии на расстояние.
Современная энергетика движется в сторону максимально полного использования энергоресурсов, и когенерация занимает в этом процессе ключевое место. Техническая сложность и более высокая стоимость строительства ТЭЦ компенсируются в долгосрочной перспективе экономией топлива, снижением экологической нагрузки и надежностью теплоснабжения. Понимание разницы между этими двумя типами станций позволяет проектировать энергетические системы с максимальной отдачей от каждого килограмма сожженного топлива.
Сводная таблица данных
В таблице ниже представлено сравнение ключевых характеристик конденсационных электростанций (КЭС) и теплоэлектроцентралей (ТЭЦ) на основе данных из статьи. Приведены параметры КПД, конструктивные особенности турбин, режимы работы, экологические показатели и экономические аспекты.
| Параметр | Конденсационная электростанция (КЭС) | Теплоэлектроцентраль (ТЭЦ) |
|---|---|---|
| Общий КПД (коэффициент использования топлива) | 30-35% (устаревшие мощности); 40-45% (современные блоки) | 85-90% (при полной загрузке тепловых сетей) |
| Утилизация отработанного тепла | Тепло уходит в атмосферу бесполезно (конденсатор охлаждается внешней средой) | Отработанный пар направляется в сетевые подогреватели для отопления и ГВС (когенерация) |
| Конструкция турбин | Спроектированы на максимальный электрический КПД; последние лопатки длинные (пар расширяется до глубокого вакуума) | Имеют регулируемые отборы пара; выходное давление пара выше, лопатки короче |
| Электрический КПД (парогазовые установки) | Не указано | 58-60% (даже без учета тепловой составляющей) |
| Удельный расход тепла на турбину | 8000-9000 кДж/кВт·ч | 6500-7500 кДж/кВт·ч |
| Режимы работы | Оптимизированы для круглосуточной работы с постоянной мощностью; работают в базовом режиме | Постоянно меняют мощность в зависимости от температуры наружного воздуха; зимой загружены максимально |
| Пример характеристик | Мощность 500 МВт (на угле): потребление ~160 тонн угля/час, выброс ~400 тонн CO₂/час | Мощность 400 МВт (газовая): выдача до 800 Гкал/ч тепла |
| Расход топлива на тепловую энергию | Не применимо | 140-160 кг у.т. на 1 Гкал (против 175-200 кг у.т. на отдельной котельной) |
| Выбросы CO₂ (сравнение) | Базовый уровень | Меньше на 60% (при сжигании газа за счет более высокого КПД и отсутствия золы) |
| Тепловые сети (потери) | Отсутствуют (тепло не используется) | Потери тепла в магистральных трубопроводах составляют 5-15% |
| Экологические аспекты | Сбросная теплая вода вызывает локальное тепловое загрязнение водоемов | Более высокий общий КПД снижает расход топлива и выбросы CO₂, NOₓ и твердых частиц |
| Удельная стоимость строительства | Ниже (базовый уровень) | Выше на 20-40% (из-за тепловых пунктов, трубопроводов и насосных станций) |
| Давление отбираемого пара | Не предусмотрено разделение потоков | Для отопления: 0,12-0,25 МПа; для промышленности: до 1,5 МПа |
Частые вопросы по теме (FAQ)
В чем главное техническое отличие между КЭС и ТЭЦ?
Принципиальное различие кроется в способе утилизации отработанного тепла. На конденсационных электростанциях (КЭС) пар после совершения работы в турбине охлаждается в конденсаторе за счет внешней среды (речной или морской воды, градирен), и тепло бесполезно уходит в атмосферу. На теплоэлектроцентралях (ТЭЦ) отработанный пар направляется не в конденсатор, а в сетевые подогреватели для нужд отопления и горячего водоснабжения. Этот процесс называется когенерацией — одновременной выработкой электрической и тепловой энергии.
Почему коэффициент использования топлива (КИТ) на ТЭЦ выше, и всегда ли это так?
На конденсационных станциях полезно используется лишь часть энергии топлива, поэтому их КПД редко превышает 40–45% (устаревшие мощности работают с КПД 30–35%). На ТЭЦ тепловая энергия, неизбежно теряемая на КЭС, передается потребителю, благодаря чему суммарная эффективность достигает 85–90%. Однако этот высокий КИТ достигается только при условии полной загрузки тепловых сетей. В межсезонье, когда отопление отключено, КПД ТЭЦ снижается и приближается к параметрам обычной электростанции, работающей в конденсационном режиме. Кроме того, тепловые потери в магистральных трубопроводах (5–15%) снижают общую эффективность системы.
Какое устройство турбин отличает ТЭЦ от КЭС?
Теплофикационные турбины на ТЭЦ имеют принципиально иную конструкцию, чем конденсационные агрегаты КЭС. У них предусмотрены регулируемые отборы пара, позволяющие менять соотношение между электрической и тепловой нагрузкой. На КЭС турбины спроектированы на максимальный электрический КПД, и любые попытки отбора пара снижают мощность генерации. Также различаются последние ступени: на конденсационных турбинах лопатки очень длинные (пар расширяется до глубокого вакуума), а на теплофикационных выходное давление пара выше, поэтому лопатки короче.
Каковы экономические различия при строительстве и эксплуатации КЭС и ТЭЦ?
Удельная стоимость строительства ТЭЦ выше на 20–40% на 1 МВт установленной мощности из-за необходимости возведения тепловых пунктов, трубопроводов и насосных станций. Однако сроки окупаемости ТЭЦ могут быть короче благодаря продаже тепловой энергии, а себестоимость выработанной электроэнергии ниже, так как часть затрат на топливо компенсируется теплом. Для наглядности: расход условного топлива на выработку 1 Гкал тепла на ТЭЦ составляет 140–160 кг у.т., тогда как на отдельной котельной — 175–200 кг у.т. Удельный расход тепла на турбину КЭС составляет 8000–9000 кДж/кВт·ч, для ТЭЦ — 6500–7500 кДж/кВт·ч.
Какое влияние на окружающую среду оказывают КЭС и ТЭЦ?
ТЭЦ при прочих равных условиях наносят меньший вред, чем КЭС той же электрической мощности. Это объясняется более высоким общим КПД, что приводит к снижению расхода топлива на единицу энергии: меньше сжигается топлива — меньше выбросов CO₂, NOₓ и твердых частиц. Например, КЭС мощностью 500 МВт на угле выбрасывает около 400 тонн CO₂ в час. Эквивалентная по электрической мощности ТЭЦ при сжигании газа выбрасывает меньше на 60% за счет более высокого КПД и отсутствия золы. Однако на КЭС сбросная теплая вода в градирнях и прудах-охладителях вызывает локальное тепловое загрязнение водоемов.
