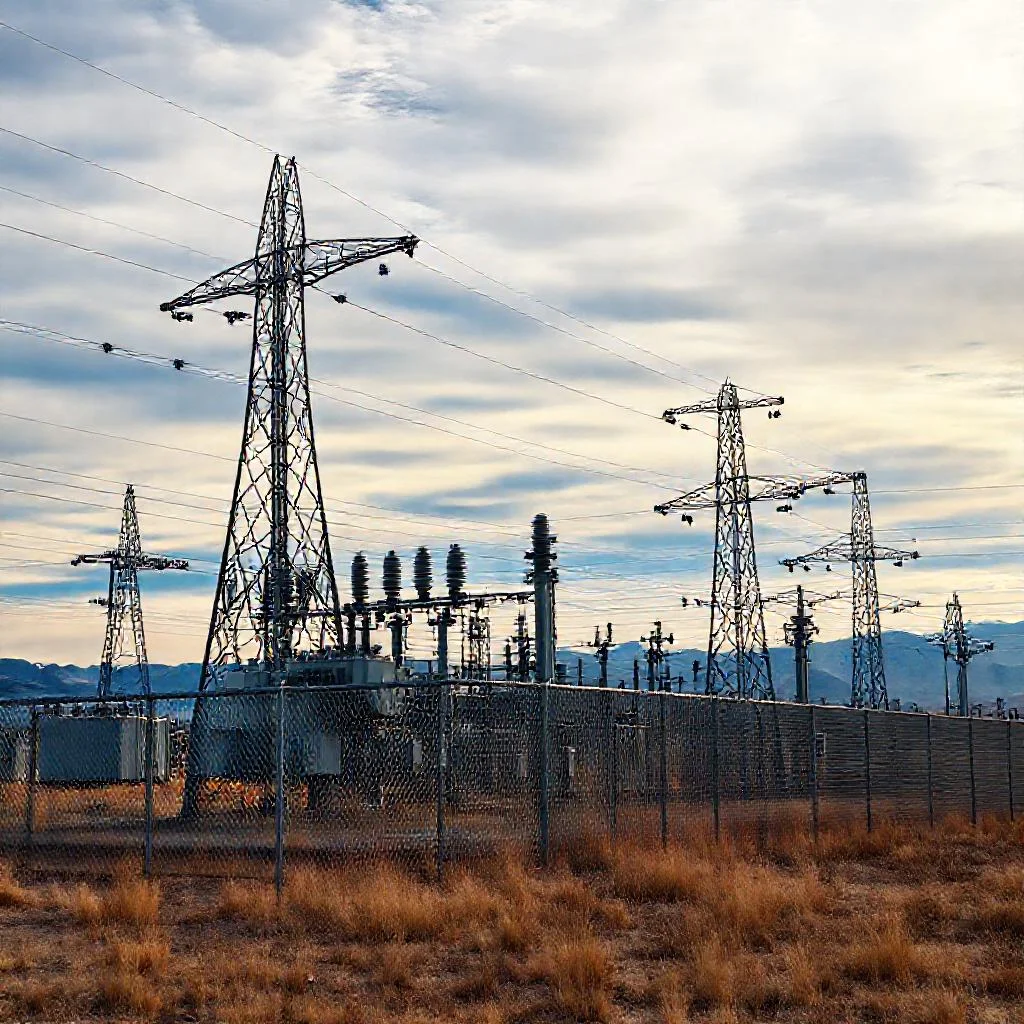

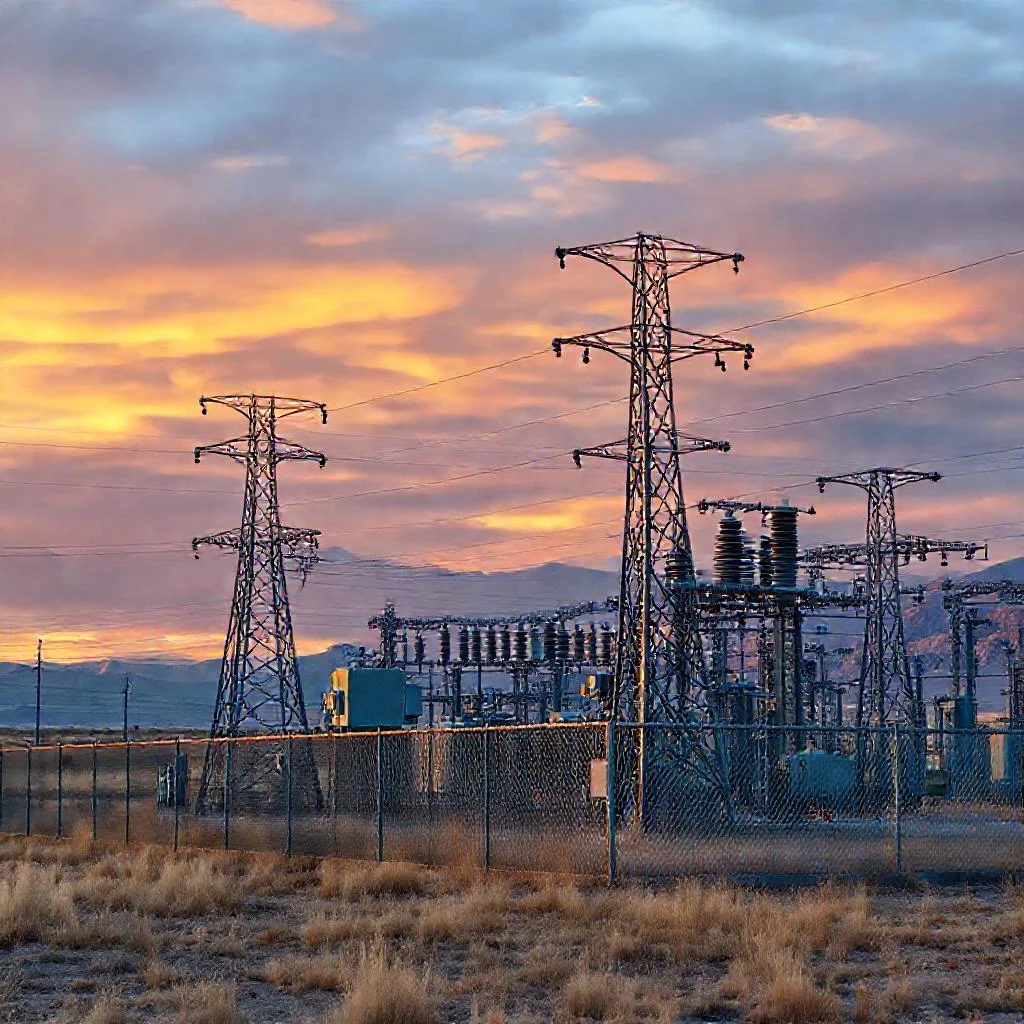

Распределительные подстанции под открытым небом: устройство, классификация и эксплуатация
Электроэнергия, передаваемая по магистральным линиям электропередачи, имеет высокое напряжение. Для снабжения конечных потребителей — жилых домов, промышленных предприятий и инфраструктурных объектов — требуется понижение напряжения и распределение потоков мощности. Эти задачи решают распределительные подстанции. Подстанции, расположенные на открытом воздухе, получили название открытых распределительных устройств (ОРУ). Данная статья рассматривает конструктивные особенности, схемы, оборудование и правила эксплуатации таких объектов.
Определение и назначение открытых распределительных подстанций
Открытая распределительная подстанция — это электроустановка, предназначенная для приема, преобразования и распределения электрической энергии. Все основные элементы подстанции, за исключением релейной защиты и автоматики (РЗА), располагаются вне зданий на открытых фундаментах или металлических конструкциях. Основная задача ОРУ — обеспечение надежного электроснабжения потребителей при минимальных затратах на строительство и эксплуатацию. Использование открытого исполнения позволяет упростить охлаждение силовых трансформаторов и реакторов, а также снизить требования к пожарной безопасности по сравнению с закрытыми помещениями.
Открытые подстанции классифицируют по нескольким признакам. По уровню напряжения различают ОРУ низкого (до 1 кВ), среднего (6–35 кВ), высокого (110–220 кВ) и сверхвысокого (330 кВ и выше) классов напряжения. По функциональному назначению выделяют узловые, транзитные и тупиковые подстанции.
Конструктивные элементы и компоновка ОРУ
Компоновка открытой подстанции определяется схемой электрических соединений, классом напряжения и климатическими условиями района строительства. Основные элементы конструкции включают фундаменты, опорные конструкции, порталы и ошиновку.
Фундаменты под оборудование выполняются из железобетона. Для силовых трансформаторов и масляных выключателей предусматриваются маслоприемники — железобетонные резервуары, заполненные гравием. Эти устройства предотвращают растекание трансформаторного масла при аварии. Размеры маслоприемника должны превышать габариты трансформатора не менее чем на один метр.
Опорные конструкции и порталы изготавливаются из стали или железобетона. Металлические конструкции обязаны иметь антикоррозионное покрытие. Для районов с загрязненной атмосферой применяют оцинковку горячим способом. Порталы служат для крепления гибкой ошиновки и шинных разъединителей. Высота порталов зависит от габаритных расстояний между фазами и до земли. Для напряжения 110 кВ высота портала составляет около 11–12 метров, для 220 кВ — до 18 метров.
Ошиновка выполняется сталеалюминиевыми проводами, крепящимися на гирляндах изоляторов. Выбор сечения проводов определяется током нагрузки и условиями короны. Для токов более 2000 А применять сталеалюминиевые провода большого сечения становится нецелесообразно. В таких случаях переходят на жесткую ошиновку — алюминиевые или медные трубы. Трубчатые шины монтируются на опорных изоляторах.
Основное оборудование открытых подстанций
Перечень оборудования, устанавливаемого на ОРУ, зависит от схемы подстанции. Обязательными элементами являются силовые трансформаторы, выключатели, разъединители, отделители и измерительные трансформаторы.
Силовые трансформаторы являются сердцем подстанции. Это статические электромагнитные аппараты, преобразующие переменный ток одного напряжения в ток другого напряжения без изменения частоты. Для подстанций 110 кВ и выше применяют масляные трансформаторы. Масло выполняет функции изоляции и охлаждения. Для обеспечения надежного отвода тепла используются радиаторы и дутьевые системы. Установка трансформатора на открытом воздухе требует использования расширительного бака с маслоуказателем и системы защиты от увлажнения — адсорбционного фильтра (силикагеля).
Выключатели предназначены для включения и отключения электрических цепей под нагрузкой и при коротких замыканиях. На современных ОРУ преобладают элегазовые выключатели. Элегаз (гексафторид серы) обладает высокой электрической прочностью и дугогасительными свойствами. Конструкция элегазового выключателя компактна, что особенно важно для подстанций с ограниченной площадью. Для напряжений 6–35 кВ все еще широко используются вакуумные выключатели, которые часто устанавливают в ячейках комплектных распределительных устройств (КРУ) наружной установки.
Разъединители — это коммутационные аппараты, предназначенные для создания видимого разрыва цепи при ремонтных работах. Включать и отключать нагрузку разъединителями категорически запрещено. Конструкция разъединителя включает ножи, контактную систему и привод. Разъединители наружной установки оснащаются стальными или алюминиевыми ножами и мощными изоляторами из фарфора или полимеров.
Схемы электрических соединений
Выбор главной схемы электрических соединений ОРУ определяется требованиями надежности, экономичности и удобства эксплуатации. Самыми распространенными схемами для подстанций 110–220 кВ являются схемы с одной или двумя рабочими системами шин. Схема с одной секционированной системой шин применяется для тупиковых и ответвительных подстанций. При аварии на одной секции нагрузка теряется частично. Схема с двумя рабочими системами шин позволяет производить ремонт одной из шин без отключения потребителей. Переключение между шинами осуществляется с помощью шиносоединительного выключателя.
Для особо ответственных подстанций применяют схемы с обходной системой шин. Обходная шина используется для ремонта выключателей без отключения присоединений. Это повышает надежность, но увеличивает число разъединителей и занимаемую площадь. Для подстанций на напряжение 330 кВ и выше экономически оправдано применение схем многоугольников, четырехугольников и схемы «полуторная».
Защита от перенапряжений и молниезащита
Оборудование открытых подстанций подвержено воздействию атмосферных и коммутационных перенапряжений. Защита осуществляется с помощью молниеотводов, вентильных разрядников и нелинейных ограничителей перенапряжений (ОПН). Молниеотводы (стержневые или тросовые) устанавливаются на порталах или отдельно стоящих опорах. Зона защиты молниеотвода должна полностью перекрывать всю территорию ОРУ.
Ограничители перенапряжений подключаются параллельно защищаемому оборудованию. ОПН состоят из варисторов — оксидно-цинковых дисков, обладающих нелинейной вольт-амперной характеристикой. При нормальном напряжении сопротивление ОПН велико, ток утечки минимален. При возникновении волны перенапряжения сопротивление резко падает, и импульсный ток проходит в землю, ограничивая напряжение на безопасном уровне.
Заземляющее устройство ОРУ выполняется в виде контура из горизонтальных и вертикальных заземлителей, соединенных между собой. Сопротивление заземляющего устройства должно соответствовать требованиям ПУЭ и для сетей 110 кВ и выше составляет не более 0,5 Ом.
Особенности эксплуатации и обслуживания
Эксплуатация открытых подстанций сопряжена с воздействием внешних факторов: осадков, температуры, ветра и загрязнений. Регулярное обслуживание включает визуальный осмотр состояния изоляторов, контактных соединений и масляного хозяйства. Особое внимание уделяется контролю нагрева контактов. Инфракрасные тепловизоры позволяют выявить дефекты на ранней стадии.
Обходы ОРУ производятся дежурным персоналом не реже одного раза в сутки. При неблагоприятных погодных условиях — сильном ветре, гололеде, грозе — назначаются внеочередные осмотры. Проверяется также отсутствие посторонних предметов и растительности в ячейках. Высокая трава на территории ОРУ может стать причиной перекрытия изоляции, поэтому обязательным является регулярная вырубка кустарников и скашивание травы.
Техническое обслуживание коммутационных аппаратов включает чистку изоляторов, проверку приводов и смазку механических частей. Для масляных выключателей требуется контроль уровня и качества масла. Для воздушных выключателей — проверка давления сжатого воздуха и влагосодержания. Элегазовые выключатели практически не требуют обслуживания, однако необходим контроль давления элегаза с помощью манометров.
Преимущества и недостатки открытого исполнения
Использование открытых распределительных устройств имеет ряд преимуществ по сравнению с закрытыми. Строительство ОРУ требует меньших капитальных затрат на здания и вентиляцию, упрощается процедура замены крупногабаритного оборудования. Масляные трансформаторы и реакторы на открытом воздухе охлаждаются естественным образом, что исключает необходимость в принудительной системе охлаждения с большим потреблением электроэнергии.
К недостаткам ОРУ относят зависимость от погодных условий. Снег, дождь и гололед могут вызвать перекрытие изоляции. В районах с агрессивными промышленными выбросами происходит ускоренное загрязнение изоляторов, что также повышает риск аварий. Кроме того, открытые подстанции занимают существенно большую площадь, чем закрытые распредустройства (ЗРУ) аналогичного класса напряжения.
Современные тенденции и перспективы развития
Развитие техники ОРУ идет по пути миниатюризации оборудования и повышения экологичности. Элегазовые выключатели постепенно вытесняют масляные и воздушные аппараты благодаря высокой надежности и сниженным габаритам. Активно внедряются вакуумные выключатели для напряжений до 35 кВ. Для напряжений 110 кВ и выше разрабатываются образцы вакуумной коммутационной аппаратуры большой мощности.
Распределительные подстанции под открытым небом остаются основным типом распредустройств для классов напряжения 110 кВ и выше. Выбор открытой компоновки обоснован экономически и технически для неблагоприятных климатических зон с низкой плотностью городской застройки. Соблюдение нормативов ПУЭ, правильное проектирование и своевременное обслуживание гарантируют бесперебойное электроснабжение потребителей и безопасность эксплуатационного персонала.
Сводная таблица данных
В таблице ниже представлены ключевые классификационные признаки, конструктивные параметры, характеристики основного оборудования и требования к эксплуатации открытых распределительных подстанций (ОРУ), строго соответствующие данным из статьи.
| Параметр/Характеристика | Категория / Значение / Описание | Примечание (из текста) |
|---|---|---|
| Классификация по напряжению | Низкое (до 1 кВ) | Классификация ОРУ по уровню напряжения. |
| Среднее (6–35 кВ) | ||
| Высокое (110–220 кВ) | ||
| Сверхвысокое (330 кВ и выше) | ||
| Классификация по назначению | Узловые | Функциональное назначение подстанций. |
| Транзитные | ||
| Тупиковые | ||
| Высота порталов | Для напряжения 110 кВ: около 11–12 метров | Высота порталов зависит от габаритных расстояний между фазами и до земли. |
| Для напряжения 220 кВ: до 18 метров | ||
| Ошиновка | Сталеалюминиевые провода на гирляндах изоляторов. Для токов более 2000 А — жесткая ошиновка (алюминиевые или медные трубы). | Выбор сечения определяется током нагрузки и условиями короны. |
| Маслоприемник | Железобетонный резервуар, заполненный гравием. Размеры превышают габариты трансформатора не менее чем на один метр. | Предотвращает растекание трансформаторного масла при аварии. |
| Типы выключателей | Для напряжений 6–35 кВ: вакуумные выключатели | Часто устанавливаются в ячейках КРУ наружной установки. |
| Для современных ОРУ: элегазовые выключатели | Элегаз (гексафторид серы). Конструкция компактна. | |
| Трансформаторы (напряжение 110 кВ и выше) | Масляные трансформаторы с радиаторами и дутьевыми системами. Оснащены расширительным баком и адсорбционным фильтром (силикагель). | Масло выполняет функции изоляции и охлаждения. |
| Защита от перенапряжений | Молниеотводы (стержневые/тросовые), вентильные разрядники, нелинейные ограничители перенапряжений (ОПН) на основе варисторов. | ОПН подключаются параллельно. При перенапряжении сопротивление резко падает. |
| Заземляющее устройство | Контур из горизонтальных и вертикальных заземлителей. Сопротивление для сетей 110 кВ и выше: не более 0,5 Ом. | Должно соответствовать требованиям ПУЭ. |
| Периодичность обходов | Не реже одного раза в сутки. Внеочередные осмотры — при сильном ветре, гололеде, грозе. | Обслуживание включает визуальный осмотр изоляторов, контактов и масляного хозяйства. |
| Сопротивление заземления | Для сетей 110 кВ и выше: не более 0,5 Ом | Согласно ПУЭ. |
Частые вопросы по теме (FAQ)
Почему для распределительных подстанций 110 кВ и выше чаще выбирают открытое исполнение (ОРУ), а не закрытое?
Строительство открытых распределительных устройств (ОРУ) требует меньших капитальных затрат на здания и вентиляцию. Кроме того, масляные трансформаторы и реакторы на открытом воздухе охлаждаются естественным образом, что исключает необходимость в принудительной системе охлаждения с большим потреблением электроэнергии. Это делает открытую компоновку экономически и технически обоснованной для классов напряжения 110 кВ и выше, особенно в неблагоприятных климатических зонах с низкой плотностью городской застройки.
Какие типы выключателей преобладают на современных ОРУ и почему?
На современных ОРУ преобладают элегазовые выключатели. Элегаз (гексафторид серы) обладает высокой электрической прочностью и дугогасительными свойствами. Конструкция такого выключателя компактна, что особенно важно для подстанций с ограниченной площадью. Для напряжений 6–35 кВ по-прежнему широко используются вакуумные выключатели.
Для чего на открытых подстанциях устанавливают маслоприемники и каковы их размеры?
Маслоприемники — это железобетонные резервуары, заполненные гравием, которые предусматриваются под силовыми трансформаторами и масляными выключателями. Эти устройства предотвращают растекание трансформаторного масла при аварии. Размеры маслоприемника должны превышать габариты трансформатора не менее чем на один метр.
Какая схема электрических соединений позволяет производить ремонт одной из систем шин без отключения потребителей?
Схема с двумя рабочими системами шин позволяет производить ремонт одной из шин без отключения потребителей. Переключение между шинами в таких схемах осуществляется с помощью шиносоединительного выключателя.
Какие меры защиты от перенапряжений применяются на открытых подстанциях и каким должно быть сопротивление заземляющего устройства?
Защита осуществляется с помощью молниеотводов, вентильных разрядников и нелинейных ограничителей перенапряжений (ОПН). Зона защиты молниеотвода должна полностью перекрывать всю территорию ОРУ. Сопротивление заземляющего устройства для сетей 110 кВ и выше должно составлять не более 0,5 Ом.
