Расчет освещенности производственного цеха: сколько LED-светильников нужно

Расчет освещенности производственного цеха: сколько LED-светильников нужно

Освещение производственного цеха напрямую влияет на безопасность труда, производительность и качество выпускаемой продукции. Ошибки на этапе проектирования приводят к избыточным затратам на электроэнергию или к созданию опасных зон с недостаточной видимостью. Светодиодные технологии (LED) стали отраслевым стандартом благодаря высокому световому потоку на ватт потребляемой мощности и длительному сроку службы.

Расчет количества LED-светильников — это не подбор по интуиции или площади «на глаз». Это строгая инженерная процедура, основанная на нормах освещенности (люксы), геометрии помещения и характеристиках светильников. Ниже приводится пошаговая методика с использованием метода коэффициента использования, принятого в проектной практике.

1. Исходные данные и нормативная база

Первым шагом определяется назначение цеха. Сварочный участок, механосборочный цех, склад или лаборатория требуют разных уровней освещенности. Основополагающий документ в РФ — СП 52.13330.2016 «Естественное и искусственное освещение». Для производственных помещений значения нормируемой освещенности (E) варьируются в широких пределах.

• Помещения с постоянным пребыванием людей при разряде зрительных работ средней точности: 200–300 лк.
• Точные механические и инструментальные работы: 500–750 лк.
• Склады и проходы: 75–150 лк.
• Зоны погрузки-разгрузки: 150–200 лк.

Помимо освещенности, учитывается коэффициент пульсации (не более 10-15% для работ с высокой точностью) и индекс цветопередачи (Ra > 80 для большинства цехов). Эти параметры закладываются в выбор конкретной модели LED-светильника.

2. Геометрические параметры цеха

Для расчета потребуются точные размеры: длина (L), ширина (B) и высота потолка (H). Особое значение имеет расчетная высота подвеса светильников (h). Она находится как разница между высотой потолка и высотой рабочей поверхности (обычно 0.8 м от пола для станков или 0.0 м для складов).

Пример: высота цеха 6 метров, рабочая поверхность — стол высотой 0.8 м. Расчетная высота: h = 6 — 0.8 = 5.2 метра. Чем больше h, тем шире пятно света, но ниже освещенность на поверхности. Для высоких цехов (более 8 метров) применяются светильники с узкой кривой силы света (КСС) типа «Г» (глубокая) или «К» (концентрированная). Для стандартных высот (3-6 метров) оптимальна косинусная КСС (тип «Д»).

3. Определение коэффициента запаса (Kз)

Световой поток LED-светильников со временем снижается из-за деградации кристаллов и загрязнения оптики. Коэффициент запаса компенсирует это снижение и закладывается в расчет. Для производственных цехов с нормальным уровнем запыленности (металлообработка, сборка) Kз принимается равным 1.4–1.5. Для помещений с высоким содержанием пыли, сажи или копоти (литейные, химические производства) Kз увеличивается до 1.7–2.0.

4. Метод коэффициента использования светового потока (U)

Это основной метод расчета внутреннего освещения. Не весь свет от лампы попадает на рабочую поверхность. Часть поглощается стенами, потолком и полом. Коэффициент использования (U) зависит от индекса помещения (i) и коэффициентов отражения поверхностей.

Индекс помещения (i) вычисляется по формуле: i = (L * B) / (h * (L + B)).

Пример: цех длиной 30 м, шириной 15 м, расчетная высота 5.2 м. i = (30*15) / (5.2 * 45) = 450 / 234 = 1.92. Чем больше i, тем выше коэффициент использования.

Коэффициенты отражения: для белого потолка — 0.7, для светлых стен — 0.5, для бетонного пола — 0.3. В грязных цехах с темными стенами эти значения снижаются до 0.3, 0.1 и 0.1 соответственно. По таблицам производителя светильников или справочным данным для найденного i и коэффициентов отражения выбирается U. Для i=1.9 и стандартных отражений (0.7/0.5/0.3) U составляет примерно 0.65–0.75.

5. Выбор светильника и его световой поток (Ф)

Каждый LED-светильник имеет паспортный световой поток в люменах (лм). Для промышленных светильников это значение варьируется:

• Накладные светильники типа «Армстронг» (600×600 мм): 2500–4000 лм.
• Линейные подвесные светильники (для высот 3-6 м): 5000–10000 лм.
• Мощные промышленные «кукурузы» и UFO-светильники (для высот 6-12 м): 15000–30000 лм и выше.

Необходимо выбирать модели с драйверами высокого качества (коэффициент мощности PF > 0.9) и рабочим напряжением, соответствующим сети цеха (220В или 380В для трехфазных линий).

6. Формула расчета количества светильников (N)

Основная формула метода коэффициента использования:

N = (E * S * Kз) / (U * Ф)

Где:

• E — нормируемая освещенность (лк).
• S — площадь помещения (м²).
• Kз — коэффициент запаса.
• U — коэффициент использования.
• Ф — световой поток одного светильника (лм).

Практический пример расчета:

Цех: 30×15 м (S=450 м²), высота H=6 м, рабочая поверхность 0.8 м. Необходимо обеспечить E=300 лк для механосборочного производства. Выбран светильник UFO 100 Вт с потоком Ф=13000 лм. Kз принимаем 1.5, U=0.7 (на основе индекса помещения 1.92 и отражений 0.7/0.5/0.3).

N = (300 * 450 * 1.5) / (0.7 * 13000) = (202500) / (9100) = 22.25.

Округление производится всегда в большую сторону. Итого требуется 23 светильника. Для равномерности размещения целесообразно установить 24 штуки (например, 4 ряда по 6 светильников).

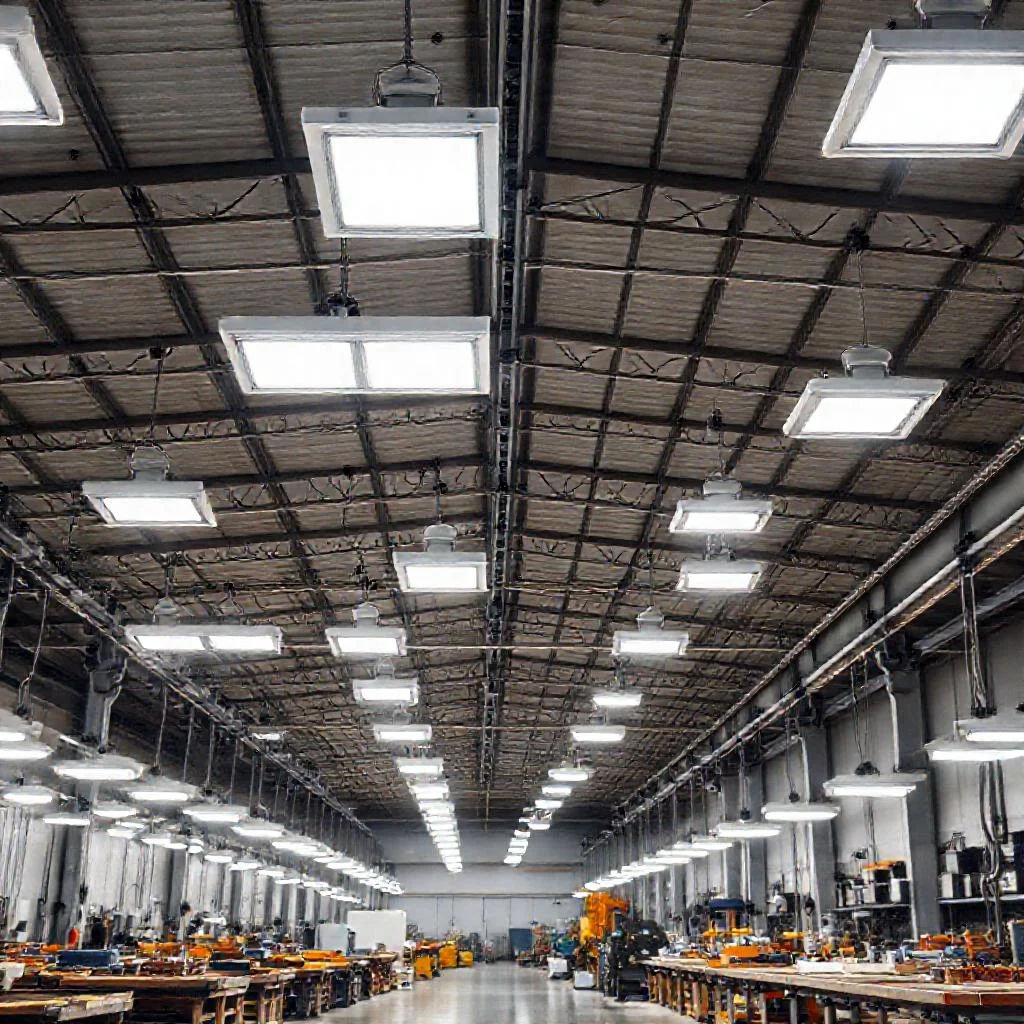

7. Размещение светильников и равномерность освещения

Просто установить нужное количество приборов недостаточно. Критически важна равномерность освещения (отношение минимальной освещенности к средней). Нормативное значение — не менее 0.4 для цехов. Для достижения этого параметра расстояние между светильниками (Lс) не должно превышать 1.5–2.0 от расчетной высоты подвеса (h).

Для цеха из примера (h=5.2 м) максимальный шаг между центрами светильников — около 8-10 метров. При установке 4 рядов по 6 штук (24 светильника) длину ряда делят на равные промежутки. Важно располагать светильники с отступом от стен, равным половине шага между рядами. Крайние светильники не должны быть вплотную к стене — это создает темные углы.

Для цехов с крановым оборудованием или высокими стеллажами часть светильников может блокироваться. В таких случаях применяется локальное освещение (местные светильники над станками) или комбинированная система, где общее освещение дает 200 лк, а местное — дополнительно 300 лк.

8. Учет аварийного и эвакуационного освещения

Любой производственный цех требует аварийного освещения по нормам безопасности. Аварийное освещение для продолжения работ должно составлять не менее 5% от рабочего, но не ниже 20 лк внутри здания. Эвакуационное освещение на путях выхода должно обеспечивать 0.5 лк на уровне пола (в РФ до 1 лк для помещений большой площади).

Для аварийных цепей используются отдельные LED-светильники с аккумуляторными блоками (IP65, время работы 1-3 часа). Они подключаются к независимому вводу или выделенной фазе. Расчет их количества ведется по отдельной методике, ориентированной на минимальные нормы и расстояние до эвакуационных выходов (не более 25 метров между светильниками на маршруте).

9. Проверочный расчет точечным методом

После определения количества светильников методом коэффициента использования, необходимо выполнить проверку точечным методом для критических точек (рабочие места, углы). Этот метод учитывает расположение каждого источника и дает точные значения освещенности.

Для упрощенной проверки можно использовать обратную формулу: E_факт = (N * Ф * U) / (S * Kз). Если полученное значение E_факт на 5-10% выше нормы, расчет корректен. Если запас превышает 20%, можно рассмотреть установку светильников меньшей мощности или увеличение шага между ними.

Проектирование освещения цеха требует учета множества факторов: от цвета стен до высоты подвеса и типа КСС. Качественно выполненный расчет гарантирует безопасные условия труда, снижает утомляемость персонала и минимизирует эксплуатационные расходы на электроэнергию.

Для сложных объектов рекомендуется проведение светотехнического расчета в специализированных программах (DIALux, Relux) с последующей фотореалистичной визуализацией распределения освещенности. Это особенно важно при наличии наклонных поверхностей, высоких стеллажей или станков с выступающими частями, создающих плотные тени.

10. Типичные ошибки при расчете

• Использование мощности (Вт) вместо светового потока (лм). У разных LED-светильников эффективность может отличаться в 1.5-2 раза (от 80 до 160 лм/Вт).
• Игнорирование коэффициента запаса. Со временем запыление может снизить освещенность на 30-40%.
• Равномерное размещение без учета расположения колонн, балок и вентиляции. Светильники не должны монтироваться вплотную к преградам.
• Выбор светильников с чрезмерно высокой цветовой температурой (более 6000К). Такое освещение создает ощущение холода и дискомфорта при длительной работе, предпочтительны светильники 4000К-5000К.
• Пренебрежение пульсацией. Дешевые LED-драйверы создают мерцание на частоте 100 Гц, что вредно для зрения и недопустимо при работе с вращающимися механизмами (стробоскопический эффект).

Таким образом, расчет освещенности производственного цеха сводится к строгому математическому алгоритму, а не к догадкам. Соблюдение нормативных базы, корректный подбор светильников и грамотное размещение точек обеспечивают эффективное и безопасное освещение на долгие годы.

Сводная таблица данных

Ниже представлена таблица, систематизирующая ключевые параметры и результаты расчета количества LED-светильников для производственного цеха, приведенные в статье. Все данные строго соответствуют указанным в тексте значениям.

Параметр / Этап расчета	Обозначение	Значение / Диапазон	Примечание (из текста статьи)
Нормируемая освещенность (E)	E (лк)	200–300 лк	Помещения с постоянным пребыванием людей (средняя точность)
		500–750 лк	Точные механические и инструментальные работы
		75–150 лк	Склады и проходы
		150–200 лк	Зоны погрузки-разгрузки
Геометрические параметры (пример)	L (длина)	30 м	Из примера расчета
	B (ширина)	15 м	Из примера расчета
	H (высота потолка)	6 м	Из примера расчета
Расчетная высота подвеса (h)	h (м)	5.2 м	Высота цеха 6 м — высота рабочей поверхности 0.8 м. H = 6 — 0.8 = 5.2 м
Площадь помещения	S (м²)	450 м²	Из примера: 30 м × 15 м
Коэффициент запаса (Kз)	Kз	1.4–1.5	Для цехов с нормальным уровнем запыленности (металлообработка, сборка)
		1.7–2.0	Для помещений с высоким содержанием пыли, сажи (литейные, химические)
Индекс помещения	i	1.92	Формула: i = (30*15) / (5.2 * (30+15)) = 450 / 234 = 1.92
Коэффициент использования (U)	U	0.7 (диапазон 0.65–0.75)	Для i=1.9 и отражений 0.7/0.5/0.3 (потолок/стены/пол)
Световой поток светильника (Ф)	Ф (лм)	13 000 лм	Выбран светильник UFO 100 Вт для примера расчета
Расчетное количество светильников (N)	N (шт.)	22.25 (до округления)	Формула: N = (300 * 450 * 1.5) / (0.7 * 13000) = 202500 / 9100
		23 (при округлении вверх)	Округление всегда производится в большую сторону. Для равномерности целесообразно 24 шт. (4 ряда по 6)
Нормы аварийного освещения	Для продолжения работ	Не менее 5% от рабочего, но не ниже 20 лк	По нормам безопасности
	Эвакуационное	0.5 лк (на уровне пола); до 1 лк (для больших помещений)	На путях выхода. Макс. расстояние между светильниками — 25 м
Типичные ошибки при расчете	Ошибка 1	Использование Вт вместо лм	Эффективность LED: 80–160 лм/Вт
	Ошибка 2	Игнорирование Kз	Запыление снижает освещенность на 30–40%
	Ошибка 3	Равномерное размещение без учета преград	Колонны, балки, вентиляция блокируют свет
	Ошибка 4	Выбор цветовой температуры >6000K	Предпочтительны 4000K–5000K
	Ошибка 5	Пренебрежение пульсацией (100 Гц)	Вредно для зрения, стробоскопический эффект
Равномерность освещения (норма)	—	Не менее 0.4	Отношение минимальной освещенности к средней
Максимальный шаг между светильниками	Lс (м)	1.5–2.0 от h (≈8–10 м для h=5.2 м)	С отступом от стен, равным половине шага между рядами

Частые вопросы по теме (FAQ)

Как рассчитать количество LED-светильников для цеха, если известны его размеры и требуемая освещенность?

Используется метод коэффициента использования светового потока. Основная формула: N = (E × S × Kз) / (U × Ф), где N — количество светильников, E — нормируемая освещенность (лк), S — площадь помещения (м²), Kз — коэффициент запаса, U — коэффициент использования, Ф — световой поток одного светильника (лм). Например, для цеха 30×15 м (S=450 м²) высотой 6 м, где требуется E=300 лк, выбран светильник UFO 100 Вт с потоком Ф=13000 лм, при Kз=1.5 и U=0.7, расчет дает N = (300 × 450 × 1.5) / (0.7 × 13000) = 22.25, что после округления в большую сторону составляет 23 светильника. Для равномерности часто устанавливают 24 штуки (4 ряда по 6 штук).

Что такое коэффициент использования (U) и как его определить для своего цеха?

Коэффициент использования (U) показывает, какая часть светового потока от ламп достигает рабочей поверхности, так как часть света поглощается стенами, потолком и полом. Он зависит от индекса помещения (i) и коэффициентов отражения поверхностей. Индекс помещения вычисляется по формуле: i = (L × B) / (h × (L + B)), где L и B — длина и ширина цеха, h — расчетная высота подвеса. Для примера цеха (L=30 м, B=15 м, h=5.2 м) i=1.92. Для стандартных отражений (белый потолок — 0.7, светлые стены — 0.5, бетонный пол — 0.3) при i=1.9 U составляет примерно 0.65–0.75. Точное значение берется из таблиц производителя светильников.

Какой коэффициент запаса (Kз) нужно применять для производственного цеха?

Коэффициент запаса (Kз) компенсирует снижение светового потока LED-светильников со временем из-за деградации кристаллов и загрязнения оптики. Для производственных цехов с нормальным уровнем запыленности (например, металлообработка, сборка) Kз принимается равным 1.4–1.5. Для помещений с высоким содержанием пыли, сажи или копоти (литейные, химические производства) Kз увеличивается до 1.7–2.0.

Почему нельзя рассчитывать количество светильников по их мощности в ваттах, а нужно использовать световой поток в люменах?

Использование мощности (Вт) вместо светового потока (лм) является типичной ошибкой, так как у разных LED-светильников эффективность может отличаться в 1.5-2 раза (от 80 до 160 лм/Вт). Два светильника одинаковой мощности могут давать совершенно разный световой поток. Поэтому для корректного расчета по формуле N = (E × S × Kз) / (U × Ф) необходимо использовать паспортное значение светового потока конкретной модели светильника в люменах (лм).

Какие нормы освещенности (E) применяются для разных типов производственных цехов?

Нормируемая освещенность (E) определяется по СП 52.13330.2016 и зависит от назначения цеха и разряда зрительных работ. Основные значения: для помещений с постоянным пребыванием людей при разряде зрительных работ средней точности — 200–300 лк; для точных механических и инструментальных работ — 500–750 лк; для складов и проходов — 75–150 лк; для зон погрузки-разгрузки — 150–200 лк.
