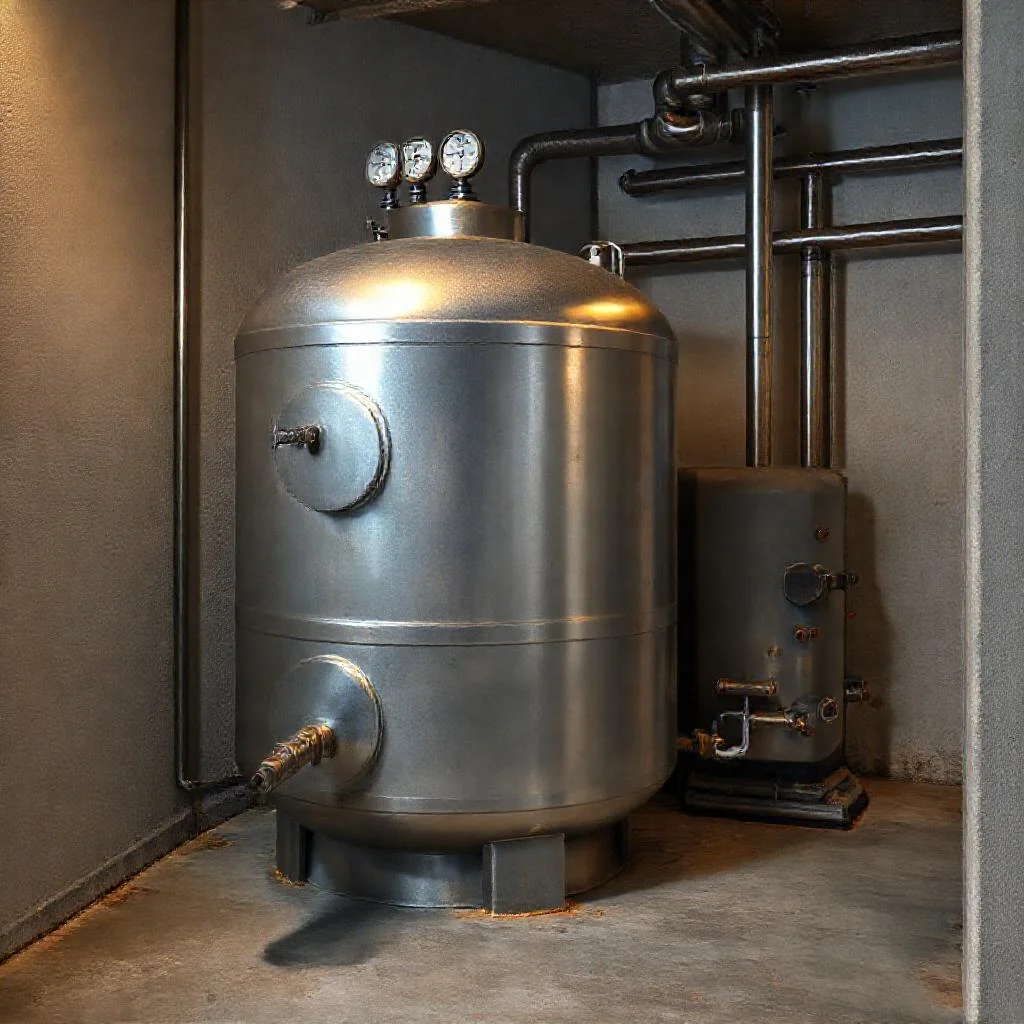

Расчет объема буферной емкости (теплоаккумулятора) для твердотопливного котла
Твердотопливный котел принципиально отличается от газового или электрического. Процесс горения дров или угля сложно регулировать мгновенно. Даже при качественной автоматике котел выдает пиковую мощность при растопке, затем выходит на номинальный режим и медленно затухает. Буферная емкость (теплоаккумулятор) решает проблему колебаний температуры и перерасхода топлива. Она накапливает избыточное тепло и отдает его в систему отопления по мере необходимости. Без такого аккумулятора система работает рывками, а котел вынужден постоянно находиться в режиме перегрева или тления.
Правильный расчет объема буферной емкости — это не просто подбор бака по мощности. Это поиск компромисса между временем автономной работы, габаритами установки и экономической целесообразностью. Ошибка в расчетах приводит либо к недогреву помещений, либо к избыточному объему, когда теплоаккумулятор не успевает зарядиться до полной температуры.
Зачем нужен точный расчет теплоаккумулятора
Твердотопливный котел работает максимально эффективно в узком диапазоне температур теплоносителя. Обычно это 70–85 °C. Если температура падает ниже точки росы (около 55 °C для твердого топлива), начинается интенсивное образование конденсата, смешанного с кислотными соединениями. Это разрушает теплообменник и дымоход. Буферная емкость позволяет котлу выходить на рабочий режим как можно быстрее и работать с максимальным КПД, не снижая температуру обратки ниже безопасного порога.
Кроме того, теплоаккумулятор экономит время. Вместо того чтобы подбрасывать топливо каждые 2–4 часа, владелец загружает полную камеру сгорания. Котел сжигает топливо за одну-две протопки в сутки, а остальное время система живет за счет накопленного тепла. При этом снижается частота включений циркуляционного насоса и уменьшается износ всей обвязки.
Исходные данные для расчета
Прежде чем приступить к вычислениям, необходимо собрать точные параметры системы. Основные величины — мощность котла и теплопотери здания. Мощность твердотопливного котла указывается в паспорте. Однако реальная теплопроизводительность может отличаться от номинала в зависимости от качества топлива и тяги. Поэтому за основу берут паспортное значение, но с запасом 10–15%.
Теплопотери здания рассчитываются по СНиП или с помощью специальных программ. Примерное значение для утепленного дома — 100 Вт на квадратный метр площади. Для старых построек без теплоизоляции цифра достигает 150–200 Вт/м². Разница между мощностью котла и теплопотерями определяет, сколько избыточного тепла нужно аккумулировать.
Температурный режим системы имеет решающее значение. Стандартный разбег температур в буферной емкости составляет от 40 °C до 90 °C. Дельта (ΔT) равняется 50 °C. Если в системе используются низкотемпературные радиаторы (теплые полы), верхняя граница может быть снижена, что уменьшит полезный объем аккумулятора.
Формула расчета объема буферной емкости
Базовый расчет проводится по формуле теплового баланса:
V = (Q × t) / (c × ΔT)
Где:
- V — объем буферной емкости в литрах;
- Q — избыточная мощность котла (разница между мощностью котла и теплопотерями) в киловаттах;
- t — время работы котла на одной загрузке в часах;
- c — удельная теплоемкость воды (принимается 1,163 Вт·ч/(кг·°C) или упрощенно 1,16 кВт·ч/(м³·°C));
- ΔT — разность температур между верхней и нижней точкой буфера (обычно 50 °C).
Пример расчета. Мощность котла 30 кВт. Теплопотери дома составляют 10 кВт. Избыточная мощность равна 20 кВт. Время горения одной загрузки — 4 часа. Дельта температур — 50 °C. Подставляем значения: V = (20 × 4) / (1,16 × 50) = 80 / 58 = 1,38 м³. Получаем объем 1380 литров.
Этот метод дает первое приближение. На практике время горения редко соответствует паспортному. Оптимальным считается режим, когда котел загружается полной камерой и выгорает за 2–3 часа, после чего дожигаются остатки газа и угля. Для длительного тления (более 6–8 часов) потребуется больший буфер, но при этом возрастут теплопотери самого бака.
Расчет по теплопотерям здания
Альтернативный способ — привязка к суточному потреблению. За основу берется среднесуточная температура самого холодного месяца. Коэффициент аккумуляции при таком расчете обычно составляет 10–15% от суточной потребности в тепле.
Формула имеет вид: V = (Q_здания × 24 × 1000) / (c × ΔT × n), где n — коэффициент разрядки (обычно 0,85–0,9). Q_здания — среднесуточные теплопотери в киловаттах.
Пример. Теплопотери 10 кВт, суточная потребность — 240 кВт·ч. Умножаем на коэффициент 0,15 (система должна покрывать 15% суточной нормы за счет буфера). Получаем 36 кВт·ч. Делим на (1,16 × 50) = 0,62 м³ или 620 литров. Такой объем подходит для режима, когда котел работает два раза в сутки. Если нужна одна протопка на сутки, показатель увеличивается до 30–40% — примерно 1240 литров.
Коэффициент полезного использования буфера
Не вся энергия, запасенная в теплоаккумуляторе, может быть отдана системе. Нижние слои воды в баке охлаждаются быстрее. Кроме того, обратная линия котла часто подключена с определенным зазором по высоте, что ограничивает полезный объем. Коэффициент стратификации (расслоения) температуры в буферной емкости варьируется от 0,7 до 0,9.
Для бытовых систем с естественной циркуляцией и вертикальным баком применяется коэффициент 0,8. Это означает, что реально отбирается только 80% запасенного тепла. Если расчетный объем составляет 1000 литров, фактически полезный объем окажется 800 литров. Чтобы компенсировать эту потерю, к расчету добавляют запас 20%.
Практические рекомендации по выбору размера
Производители теплоаккумуляторов выпускают баки стандартных объемов: 200, 300, 500, 750, 1000, 1500, 2000 литров. Округлять расчетное значение нужно в бо́льшую сторону. Бак меньшего объема не накопит достаточно тепла для равномерной работы системы, а слишком большой — увеличит время выхода котла на режим и повысит радиационные потери.
Для дома площадью 100–150 м² и котлом мощностью до 25 кВт оптимальным считается объем 750–1000 литров. Для зданий площадью 150–200 м² и мощностью до 35 кВт — 1000–1500 литров. Если здание имеет большую остекленную площадь или плохое утепление, объем увеличивают на 20%.
Важно учитывать высоту помещения, где будет установлен бак. Теплоаккумулятор на 1000 литров имеет диаметр около 0,8–1 м и высоту 1,5–2 м. Обязательно нужно предусмотреть запас по высоте для обслуживания и подключения патрубков.
Влияние типа твердотопливного котла на расчет
Пиролизные котлы работают с высоким КПД и могут самостоятельно регулировать мощность в широком диапазоне. Для них требуется буфер меньшего объема, так как котел способен снижать интенсивность горения без потери эффективности. Обычно достаточно бака на 30–40 литров на каждый киловатт избыточной мощности.
Котлы прямого горения (классические) менее гибки. Они выдают максимум тепла до полного прогорания. Для них объем буфера рассчитывается исходя из полной мощности при максимальной загрузке топливника. Рекомендуется брать бак из расчета 40–50 литров на киловатт мощности котла.
Котлы длительного горения (верхнего горения) могут работать до 8–10 часов на одной загрузке, но с постепенным снижением мощности. В этом случае буферная емкость служит скорее стабилизатором системы, а не накопителем на весь день. Оптимальный объем — 20–30 литров на киловатт мощности.
Учет горячего водоснабжения
Если буферная емкость используется для подготовки горячей воды (через бойлер косвенного нагрева или встроенный змеевик), к расчетному объему добавляют еще 50–100 литров на каждого постоянного жильца. Это необходимо для сглаживания пиков разбора воды. Например, для семьи из 4 человек к буферу добавляют 200–300 литров.
При этом температура в верхней части бака должна поддерживаться не ниже 60 °C для предотвращения развития легионеллы. Это накладывает ограничение на минимально допустимый объем теплоаккумулятора, так как при маленьком объеме вода может остыть ниже безопасного порога за время между протопками.
Погрешности и упрощения в расчетах
Любая формула дает лишь приблизительный результат. На реальный процесс влияют влажность топлива, скорость распила дров, открытие заслонок и температура в помещении. Для страховки к полученному значению добавляют 15–20% объема. Однако превышение более чем на 30% нецелесообразно — большой бак будет дольше прогреваться и быстрее остывать за счет большей площади поверхности.
Качество теплоизоляции самого бака играет важную роль. Теплоаккумулятор должен быть покрыт слоем пенополиуретана или минеральной ваты толщиной не менее 100–150 мм. Потери тепла через стенки бака при плохой изоляции могут достигать 5–10% от запасенной энергии за сутки.
При проектировании системы не стоит ориентироваться на максимально возможную мощность котла при сжигании антрацита или сухих дров. Реальный режим эксплуатации всегда отличается от идеального. Лучше взять за основу среднее качество топлива, которое будет использоваться постоянно.
Альтернативные методы расчета
Для быстрой прикидки объема без сложных формул применяется эмпирическое правило: один киловатт мощности котла требует 20–40 литров буферной емкости. Чем более мощный котел и чем меньше теплопотери дома, тем ближе значение к 40 литрам.
Другой метод — расчет по времени зарядки. Буферная емкость должна нагреться от нижней до верхней температуры за время активной фазы горения. Если котел работает 2 часа при избыточной мощности 20 кВт, то за это время при ΔT 50 °C будет накоплено примерно 830 литров (20 × 2 / 1,16 × 50). Такой подход дает минимально необходимый объем для полного использования топлива без выброса тепла в атмосферу через дымоход.
Пример для типового дома
Дом площадью 150 м². Теплопотери — 15 кВт. Установлен твердотопливный котел мощностью 30 кВт. Избыток мощности — 15 кВт. Время горения на закладке — 3 часа. Дельта температур — 50 °C. Расчет по основной формуле: V = (15 × 3) / (1,16 × 50) = 0,775 м³ (775 литров).
Добавив коэффициент стратификации 0,8 и запас 20%, получим (775 / 0,8) × 1,2 = 1162 литра. Ближайший стандартный типоразмер — 1000 или 1200 литров. Выбор в пользу 1200 литров обеспечит запас на случай дождливого лета с влажным топливом, когда КПД котла падает, а избыточная мощность увеличивается.
Заключение
Расчет объема буферной емкости — это задача, требующая учета множества переменных. Основное правило: бак должен быть достаточно большим, чтобы накопить избыток тепла за время активного горения, но не настолько огромным, чтобы тепло терялось впустую через стены и крышку. Точность расчета напрямую влияет на комфорт в доме и срок службы твердотопливного котла.
Для окончательного выбора рекомендуется провести гидравлический расчет системы и согласовать объем буфера с производителем котла. Многие бренды указывают в документации рекомендованный минимальный объем буферной емкости для своей модели. Игнорирование этих рекомендаций ведет к отказу в гарантийном обслуживании. Ответственный подход к расчету окупается стабильной температурой в доме и низкими эксплуатационными расходами.
Сводная таблица данных
Ниже представлена таблица, основанная на данных статьи. Она включает примеры расчета объема буфера по различным методикам, классификацию рекомендуемых объемов в зависимости от мощности котла и площади дома, а также поправочные коэффициенты, влияющие на итоговый результат. Все числовые значения строго соответствуют приведенным в тексте примерам и рекомендациям.
| Параметр / Метод расчета | Исходные данные | Формула / Правило | Расчет / Результат | Примечание / Корректировка |
|---|---|---|---|---|
| Основная формула теплового баланса (базовый расчет) | Мощность котла: 30 кВт Теплопотери дома: 10 кВт Избыточная мощность (Q): 20 кВт Время горения (t): 4 часа ΔT: 50 °C Уд. теплоемкость (c): 1,16 кВт·ч/(м³·°C) |
V = (Q × t) / (c × ΔT) | V = (20 × 4) / (1,16 × 50) = 80 / 58 = 1,38 м³ Итого: 1380 литров |
Первое приближение. На практике время горения редко соответствует паспортному. Оптимально: 2–3 часа активного горения, для длительного тления (6–8 часов) требуется больший буфер. |
| Расчет по теплопотерям здания (суточное потребление) | Теплопотери (Q_здания): 10 кВт Суточная потребность: 240 кВт·ч Коэффициент разрядки (n): 0,85–0,9 ΔT: 50 °C c: 1,16 кВт·ч/(м³·°C) |
V = (Q_здания × 24 × 1000) / (c × ΔT × n) | Режим 2 протопки в сутки (коэф. 15%): Потребность от буфера: 240 × 0,15 = 36 кВт·ч V = 36 / (1,16 × 50) = 0,62 м³ Итого: 620 литров Режим 1 протопка в сутки (коэф. 30-40%): |
Метод привязки к среднесуточной температуре самого холодного месяца. Коэффициент аккумуляции: 10–15% от суточной потребности. |
| Пример для типового дома (с учетом коэффициентов) | Площадь: 150 м² Теплопотери: 15 кВт Мощность котла: 30 кВт Избыток мощности (Q): 15 кВт Время горения: 3 часа ΔT: 50 °C c: 1,16 кВт·ч/(м³·°C) |
V = (Q × t) / (c × ΔT) Затем: (V / 0,8) × 1,2 |
Базовый расчет: V = (15 × 3) / (1,16 × 50) = 0,775 м³ (775 литров) С поправками: Коэф. стратификации (0,8): 775 / 0,8 = 968,75 л Запас 20%: 968,75 × 1,2 = 1162,5 литра Итого: ближайший типоразмер – 1200 литров |
Коэффициент стратификации (0,7–0,9) дает поправку на потери нижних слоев. Для бытовых систем с естественной циркуляцией применяется 0,8. К итогу добавляют запас 20%. |
| Эмпирическое правило | Мощность котла: 30 кВт | 1 кВт мощности = 20–40 литров буфера | V = 30 × 40 = 1200 литров V = 30 × 20 = 600 литров |
Чем мощнее котел и меньше теплопотери дома, тем ближе к 40 литрам/кВт. Используется для быстрой прикидки. |
| Классификация котлов (рекомендации по объему на 1 кВт мощности) | Тип котла | Объем буфера (л/кВт избыточной или полной мощности) | — | Примечание |
| Пиролизный | 30–40 литров/кВт избыт. мощности | — | Котел может снижать интенсивность горения без потери эффективности. | |
| Прямого горения (классический) | 40–50 литров/кВт мощности котла | — | Менее гибкий, выдает максимум тепла до прогорания. | |
| Длительного горения (верхнего горения) | 20–30 литров/кВт мощности | — | Работает до 8–10 часов на одной загрузке; буфер служит стабилизатором. | |
| Стандартные типоразмеры баков | Рекомендуемый выбор под расчет | Объемы: 200, 300, 500, 750, 1000, 1500, 2000 литров | — | Округлять в бо́льшую сторону. Бак меньшего объема не накопит достаточно тепла. |
| Рекомендации по площади дома | Площадь дома и мощность котла | Оптимальный объем | — | Важно учитывать остекление, утепление (при плохом — +20% объема) |
| 100–150 м², котел до 25 кВт | 750–1000 литров | — | — | |
| 150–200 м², котел до 35 кВт | 1000–1500 литров | — | — | |
| Учет горячего водоснабжения (ГВС) | Семья из 4 человек | Добавить 50–100 литров на каждого жильца | 4 × 75 = 300 литров к объему буфера | Необходимо для сглаживания пиков разбора воды. Температура в верхней части бака — не ниже 60 °C. |
| Погрешности и запасы | — | Добавить 15–20% к расчетному объему. Превышение более 30% нецелесообразно. | — | Учитывается влажность топлива, скорость распила дров, качество изоляции бака. Потери через стенки бака при плохой изоляции: 5–10% в сутки. |
Частые вопросы по теме (FAQ)
Как рассчитать объем буферной емкости для твердотопливного котла?
Базовый расчет проводится по формуле теплового баланса: V = (Q × t) / (c × ΔT), где V — объем в литрах, Q — избыточная мощность котла (разница между мощностью котла и теплопотерями) в киловаттах, t — время работы котла на одной загрузке в часах, c — удельная теплоемкость воды (принимается 1,16 кВт·ч/(м³·°C)), ΔT — разность температур между верхней и нижней точкой буфера (обычно 50 °C). Пример: мощность котла 30 кВт, теплопотери 10 кВт (избыток 20 кВт), время горения 4 часа, дельта 50 °C: V = (20 × 4) / (1,16 × 50) = 1,38 м³ (1380 литров).
Какой объем буфера нужен для дома площадью 150 м²?
Для дома площадью 150 м² с теплопотерями 15 кВт и котлом мощностью 30 кВт (избыток 15 кВт) при времени горения 3 часа и дельте 50 °C расчет дает 775 литров. С учетом коэффициента стратификации 0,8 и запаса 20% получается 1162 литра. Ближайший стандартный типоразмер — 1000 или 1200 литров. В целом для дома 100–150 м² и котлом до 25 кВт оптимальным считается объем 750–1000 литров, а для 150–200 м² и мощностью до 35 кВт — 1000–1500 литров.
Как коэффициент стратификации влияет на полезный объем теплоаккумулятора?
Коэффициент стратификации (расслоения температуры) в буферной емкости варьируется от 0,7 до 0,9. Для бытовых систем с естественной циркуляцией и вертикальным баком применяется коэффициент 0,8. Это означает, что реально отбирается только 80% запасенного тепла. Если расчетный объем составляет 1000 литров, фактически полезный объем окажется 800 литров. Чтобы компенсировать эту потерю, к расчету добавляют запас 20%.
Чем отличается расчет буфера для пиролизного котла от классического?
Пиролизные котлы работают с высоким КПД и могут самостоятельно регулировать мощность, поэтому им требуется буфер меньшего объема — обычно 30–40 литров на каждый киловатт избыточной мощности. Котлы прямого горения (классические) менее гибки и выдают максимум тепла до полного прогорания, поэтому для них рекомендуется бак из расчета 40–50 литров на киловатт мощности котла. Котлы длительного горения (верхнего горения) требуют 20–30 литров на киловатт мощности, так как буфер служит скорее стабилизатором.
Нужно ли увеличивать объем буфера, если он используется для горячего водоснабжения?
Да, если буферная емкость используется для подготовки горячей воды (через бойлер косвенного нагрева или встроенный змеевик), к расчетному объему добавляют еще 50–100 литров на каждого постоянного жильца. Например, для семьи из 4 человек к буферу добавляют 200–300 литров. Также температура в верхней части бака должна поддерживаться не ниже 60 °C для предотвращения развития легионеллы, что накладывает ограничение на минимально допустимый объем.
