Расчет мощности путевого подогревателя нефти для кустовой насосной станции (БКНС)

Расчет мощности путевого подогревателя нефти для кустовой насосной станции (БКНС)

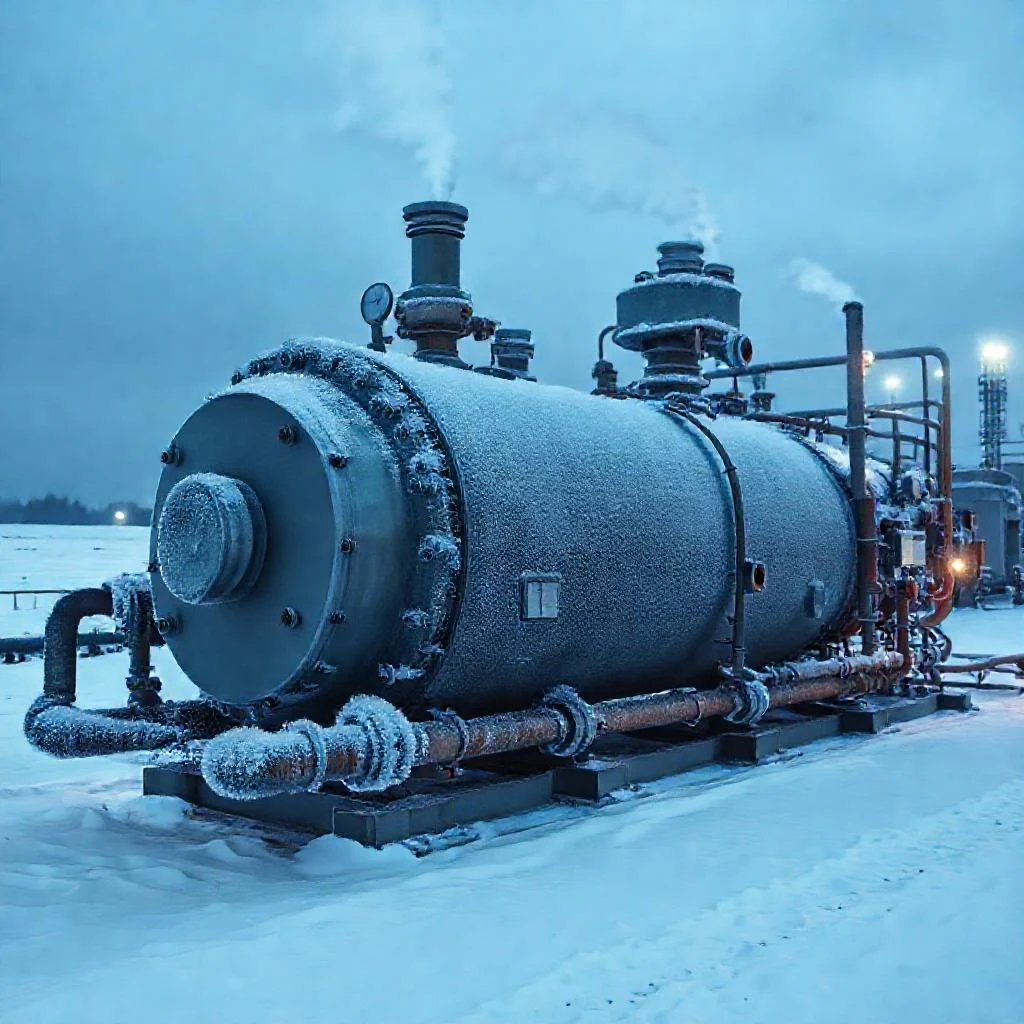

Путевой подогреватель нефти является ключевым элементом технологической обвязки блочной кустовой насосной станции (БКНС). Его основная задача — компенсировать потери тепла в трубопроводе и снизить вязкость продукции до значений, необходимых для нормальной работы насосного оборудования. Неверный расчет мощности приводит либо к застыванию нефти в коллекторе при низких температурах, либо к перерасходу энергоресурсов и повышенному парообразованию.

Расчет базируется на строгих законах теплофизики и регламентируется отраслевыми нормами. Ниже приведена методология определения требуемой тепловой мощности, которая применяется при проектировании и эксплуатации БКНС на нефтяных месторождениях.

Исходные данные для расчета

Прежде чем приступать к вычислениям, необходимо собрать корректный набор параметров. От точности этих данных зависит адекватность результата.

Основные группы исходных величин:

• Геологические и климатические условия: Глубина залегания скважин, геотермический градиент, минимальная температура окружающего воздуха в районе расположения БКНС (расчетная зимняя температура).
• Технологические параметры потока: Планируемый или текущий дебит скважин по жидкости (Q, м³/ч или т/ч), обводненность продукции (W, %), газовый фактор.
• Физико-химические свойства нефти: Плотность нефти (ρ, кг/м³), кинематическая вязкость при различных температурах, температура застывания, содержание парафинов и смол.
• Температурный режим: Температура нефти на входе в подогреватель (T_вх, °C) и требуемая температура на выходе (T_вых, °C).
• Гидравлические параметры: Рабочее давление в системе (P, МПа), потери напора в трубопроводе.

Пример: Для типовой БКНС в Западной Сибири средняя температура на входе зимой составляет +5 °C, требуемая температура на выходе для обеспечения прокачки — +45 °C. Обводненность продукта достигает 80–90 %, что существенно влияет на теплоемкость смеси. Расчетная температура наружного воздуха для данных широт принимается -45 °C.

Тепловой баланс: уравнение и его составляющие

Расчет мощности базируется на фундаментальном уравнении теплового баланса. Теплота, передаваемая нагревательным элементом, расходуется на нагрев продукции и компенсацию тепловых потерь в окружающую среду.

Формула расчета необходимой полезной мощности (N, кВт):

N = (Q · ρ · C_p · ΔT) / 3600 + N_потерь

Где за единицу времени принимается час.

• N — искомая тепловая мощность, кВт.
• Q — массовый или объемный расход жидкости, м³/ч.
• ρ — средняя плотность нефтеводяной эмульсии, кг/м³.
• C_p — удельная теплоемкость эмульсии, кДж/(кг·°C).
• ΔT — разность температур на выходе и входе, °C.
• N_потерь — мощность, расходуемая на компенсацию потерь тепла через корпус подогревателя и подводящие трубопроводы, кВт.

Разберем каждый параметр подробнее. Расчет ΔT выполняется как разница между T_вых и T_вх. Однако на практике часто требуется учитывать нагрев не только самой нефти, но и попутно добываемой воды, которая обладает высокой теплоемкостью.

Определение теплофизических свойств эмульсии

Пластовая жидкость представляет собой эмульсию типа «вода в нефти» (В/Н) или «нефть в воде» (Н/В) в зависимости от обводненности. Плотность и теплоемкость такой смеси не являются суммой компонентов — для точного расчета требуется применение правил аддитивности с поправками на температуру.

Плотность нефтеводяной эмульсии: ρ_эм = (ρ_н · (100 — W) + ρ_в · W) / 100

Где ρ_н — плотность нефти (обычно 820–890 кг/м³), ρ_в — плотность пластовой воды (1010–1170 кг/м³ в зависимости от минерализации), W — обводненность в процентах.

Удельная теплоемкость эмульсии: C_p = (C_н · (100 — W) + C_в · W) / 100

Удельная теплоемкость нефти C_н варьируется в диапазоне 1,6–2,2 кДж/(кг·°C) и увеличивается с температурой. Для воды C_в принимается равной 4,18–4,2 кДж/(кг·°C).

Пример расчета: При обводненности 70 % и теплоемкости нефти 2,0 кДж/(кг·°C), средняя теплоемкость смеси составит 3,53 кДж/(кг·°C). Игнорирование этого фактора приводит к занижению требуемой мощности почти вдвое.

Учет тепловых потерь в окружающую среду

Потери тепла происходят через стенки теплообменного аппарата и прилегающие участки трубопроводов. Расчет потерь выполняется по закону Ньютона-Рихмана для теплопередачи.

Величина N_потерь зависит от:

• Площади поверхности теплообмена (F, м²). Чем мощнее подогреватель, тем больше его корпус.
• Коэффициента теплопередачи стенки (k, Вт/(м²·°C)). Для стальной стенки с теплоизоляцией (минеральная вата, пенополиуретан) k составляет 0,3–0,8 Вт/(м²·°C). Для неизолированных участков — до 10–15 Вт/(м²·°C).
• Разности температур между стенкой аппарата и окружающим воздухом (Δt = T_стенки — T_возд, °C).
• Скорости ветра, которая увеличивает конвективный теплообмен.

Расчетная формула: N_потерь = k · F · Δt / 1000

На практике для компактных БКНС мощностью до 1 МВт потери через корпус не превышают 3–5 % от полезной мощности при условии качественной теплоизоляции. Однако для протяженных наземных участков подводящих трубопроводов потери могут быть сопоставимы с полезной нагрузкой, что требует завышения мощности подогревателя или дополнительной изоляции.

Мощность на разогрев застывшей нефти (режим запуска)

Особый случай расчета —режим пуска после длительного простоя. Если БКНС останавливалась в зимний период, продукт в аппарате и коллекторе может застыть. Для его разогрева требуется значительно большая мощность, чем для поддержания стационарного режима.

В этом случае в уравнение теплового баланса добавляется энергия на фазовый переход парафиновых кристаллов и на разогрев металла корпуса. Рекомендуется закладывать коэффициент запаса k_зап = 1,2–1,25.

Формула для расчета пусковой мощности:

N_пуск = (m_нефти · C_п · ΔT + m_{парафина} · λ) / τ + N_потерь

Где λ — удельная теплота плавления парафина (150–250 кДж/кг), τ — допустимое время разогрева (обычно 2–4 часа).

Пример: Для нагрева 10 тонн застывшей эмульсии с содержанием парафина 15 % с -10 °C до +45 °C за 3 часа требуется пиковая мощность, на 60 % превышающая номинальную рабочую мощность. Поэтому выбор оборудования всегда выполняется по пусковому режиму.

Практический пример расчета

Условие: БКНС обслуживает 6 скважин. Суммарный дебит по жидкости — 120 м³/ч. Обводненность — 75 %. Плотность нефти — 850 кг/м³, плотность воды — 1150 кг/м³. Теплоемкость нефти — 2,0 кДж/(кг·°C). Температура на входе — +5 °C, требуемая на выходе — +40 °C. Давление в системе — 2,5 МПа.

Расчет:

• Средняя плотность эмульсии: (850 · 25 + 1150 · 75) / 100 = 1075 кг/м³.
• Массовый расход: 120 · 1075 = 129 000 кг/ч = 35,8 кг/с.
• Средняя теплоемкость эмульсии: (2,0 · 25 + 4,2 · 75)/100 = 3,65 кДж/(кг·°C).
• Полезная мощность без учета потерь: N = (129 000 · 3,65 · 35) / 3600 = 4578 кВт.

Потери тепла: Площадь поверхности подогревателя (ориентировочно 40 м²), k = 0,5 Вт/(м²·°C), Δt = 40 — (-45) = 85 °C. N_потерь = 0,5 · 40 · 85 / 1000 = 1,7 кВт. Потери незначительны относительно 4578 кВт.

Итоговая рабочая мощность: 4,58 МВт. С учетом пускового коэффициента 1,25: 5,75 МВт. Выбирается стандартный путевой подогреватель мощностью 6 МВт.

Выбор типа нагревательного элемента

После расчета мощности определяется конструктивное исполнение нагревателей. Для БКНС применяются два основных типа:

• Электрические подогреватели (ЭПН, ПН, УЭН): Используют ТЭНы или индукционные нагреватели. Мощность варьируется от 0,5 до 10 МВт. Преимущество — высокая точность регулирования и компактность. Недостаток — высокое потребление электроэнергии (для мощностей свыше 3 МВт требуется отдельная подстанция 6–10 кВ).
• Огневые подогреватели (ПТП, БПГ): Работают на попутном нефтяном газе. Тепловая мощность достигает 10–15 МВт. Экономически выгодны при наличии свободного газа. Требуют наличия системы безопасности и дымоудаления.

Выбор в пользу электрических подогревателей делается для малодебитных кустов и при дефиците газа. Для крупных БКНС с большим расходом чаще применяют огневые подогреватели, несмотря на их большие габариты.

Типовые ошибки и рекомендации

На этапе проектирования и эксплуатации часто допускаются ошибки, которые приводят к аварийным остановкам:

• Игнорирование газового фактора: Наличие свободного газа в потоке снижает теплопередачу и требует коррекции коэффициента теплоотдачи вверх.
• Отсутствие учета коксования: При длительной работе на высокотемпературных режимах (более 80–90 °C на поверхности ТЭНа) на стенках образуется слой кокса, который действует как теплоизолятор и вызывает перегрев нагревателя.
• Некорректный выбор температуры на выходе: Излишний нагрев (выше +50 °C) приводит к вскипанию легких фракций нефти и кавитации в насосах.

Рекомендуемая практика — установка системы автоматического регулирования мощности по температуре на выходе с ПИД-регулятором. Это позволяет снизить энергопотребление на 15–20 % по сравнению с ручным управлением и избежать перегрева в ночное время, когда температура воздуха падает.

Итоговая мощность подогревателя должна быть кратной стандартному ряду нагревательных секций. Для БКНС мощностью свыше 5 МВт оптимальным является использование двух параллельно работающих аппаратов по 50 % мощности, что обеспечивает резервирование и возможность проведения ремонтов без остановки всей станции.

Сводная таблица данных

В таблице ниже систематизированы ключевые параметры и результаты расчета мощности путевого подогревателя на основе данных из статьи. Приведены исходные данные для типовой БКНС в Западной Сибири, теплофизические свойства эмульсии, составляющие теплового баланса и итоговая рекомендуемая мощность оборудования с учетом пускового режима. Все цифры строго соответствуют числовым значениям из примера расчета в статье.

Расчетные параметры путевого подогревателя нефти для БКНС

Параметр	Обозначение	Значение	Единица измерения	Примечание (источник/формула по тексту)
Исходные данные (климатические и технологические)
Количество обслуживаемых скважин	—	6	шт.	Условие примера
Суммарный дебит по жидкости	Q	120	м³/ч	Условие примера
Обводненность продукции	W	75	%	Условие примера
Температура нефти на входе	Tвх	+5	°C	Условие примера
Требуемая температура на выходе	Tвых	+40	°C	Условие примера (в тексте также указано +45°C в описании типовой БКНС, но в практическом расчете принято +40°C)
Расчетная температура наружного воздуха (зима)	Tвозд	-45	°C	Типовые условия Западной Сибири
Давление в системе	P	2,5	МПа	Условие примера
Физико-химические свойства компонентов
Плотность нефти	ρн	850	кг/м³	Условие примера (диапазон в тексте: 820–890)
Плотность пластовой воды	ρв	1150	кг/м³	Условие примера (диапазон: 1010–1170)
Удельная теплоемкость нефти	Cн	2,0	кДж/(кг·°C)	Условие примера (диапазон: 1,6–2,2)
Удельная теплоемкость воды	Cв	4,2	кДж/(кг·°C)	Значение из текста (4,18–4,2)
Расчетные характеристики эмульсии (по правилу аддитивности)
Средняя плотность нефтеводяной эмульсии	ρэм	1075	кг/м³	ρэм = (850·25 + 1150·75)/100
Средняя удельная теплоемкость эмульсии	Cp	3,65	кДж/(кг·°C)	Cp = (2,0·25 + 4,2·75)/100
Тепловой баланс (полезная мощность и потери)
Массовый расход жидкости	Gм	129 000 (35,8 кг/с)	кг/ч	Gм = 120 м³/ч · 1075 кг/м³
Разность температур (Δt)	ΔT	35	°C	ΔT = Tвых — Tвх = 40−5
Полезная мощность (на нагрев потока)	Nпол	4 578	кВт	Nпол = (129 000 · 3,65 · 35) / 3600
Площадь поверхности подогревателя	F	40	м²	Ориентировочное значение из примера
Коэффициент теплопередачи стенки (изолированной)	k	0,5	Вт/(м²·°C)	Значение из примера (диапазон: 0,3–0,8)
Разность температур (стенка-воздух)	Δtпотерь	85	°C	Δt = 40 — (−45)
Мощность тепловых потерь через корпус	Nпотерь	1,7	кВт	Nпотерь = (0,5 · 40 · 85) / 1000
Итоговая требуемая мощность
Итоговая рабочая мощность (с учетом потерь)	Nраб	≈ 4,58	МВт	4 578 кВт + 1,7 кВт (потери менее 0,1%)
Коэффициент запаса на пусковой режим	kзап	1,25	—	Рекомендация для режима запуска (диапазон: 1,2–1,25)
Рекомендуемая мощность с учетом пуска	Nпуск	5,75	МВт	4,58 МВт · 1,25
Выбранный стандартный подогреватель	—	6	МВт	Ближайший типовой ряд (согласно примеру)

Частые вопросы по теме (FAQ)

Какие исходные данные критически важны для точного расчета мощности путевого подогревателя?

Для корректного расчета требуются данные по нескольким группам: геологические и климатические условия (например, расчетная зимняя температура до -45 °C), технологические параметры потока (дебит жидкости Q, обводненность продукции W, газовый фактор), физико-химические свойства нефти (плотность ρ, вязкость, температура застывания) и заданный температурный режим (температура на входе T_вх и выходе T_вых). Для типовой БКНС в Западной Сибири средняя температура на входе зимой составляет +5 °C, а требуемая на выходе — +45 °C.

Как обводненность продукции влияет на расчет требуемой мощности?

Обводненность оказывает решающее влияние, так как пластовая вода обладает высокой теплоемкостью (4,18–4,2 кДж/(кг·°C)) по сравнению с нефтью (1,6–2,2 кДж/(кг·°C)). Для расчета используются правила аддитивности: удельная теплоемкость эмульсии C_p = (C_н · (100 — W) + C_в · W) / 100. Игнорирование этого фактора при обводненности 70 % и теплоемкости нефти 2,0 кДж/(кг·°C) приводит к занижению требуемой мощности почти вдвое, так как фактическая теплоемкость смеси составит 3,53 кДж/(кг·°C).

Почему мощность подогревателя нужно выбирать по пусковому режиму, а не по рабочему?

В режиме пуска после длительного простоя в зимний период продукт в аппарате и коллекторе может застыть. Для его разогрева требуется значительно большая мощность, чем для поддержания стационарного режима, так как добавляется энергия на фазовый переход парафиновых кристаллов (удельная теплота плавления λ = 150–250 кДж/кг). В таких случаях рекомендуется закладывать коэффициент запаса k_зап = 1,2–1,25. Например, для нагрева 10 тонн застывшей эмульсии с -10 °C до +45 °C за 3 часа требуется пиковая мощность, на 60 % превышающая номинальную рабочую мощность.

Как учитываются тепловые потери в окружающую среду в расчете?

Потери тепла (N_потерь) рассчитываются по закону Ньютона-Рихмана: N_потерь = k · F · Δt / 1000, где F — площадь поверхности теплообмена, k — коэффициент теплопередачи стенки (0,3–0,8 Вт/(м²·°C) для изолированной стальной стенки), а Δt — разность температур между стенкой аппарата и окружающим воздухом. На практике для компактных БКНС мощностью до 1 МВт потери через корпус не превышают 3–5 % от полезной мощности при условии качественной теплоизоляции. Однако для протяженных наземных участков подводящих трубопроводов потери могут быть сопоставимы с полезной нагрузкой.

Какие типовые ошибки в расчете и эксплуатации приводят к аварийным остановкам БКНС?

Наиболее частые ошибки: игнорирование газового фактора (наличие свободного газа в потоке снижает теплопередачу), отсутствие учета коксования (при длительной работе на режимах более 80–90 °C на поверхности ТЭНа образуется слой кокса, вызывающий перегрев), и некорректный выбор температуры на выходе (излишний нагрев выше +50 °C приводит к вскипанию легких фракций и кавитации в насосах). Рекомендуется установка системы автоматического регулирования мощности с ПИД-регулятором, что позволяет снизить энергопотребление на 15–20 %.
