Обгонная муфта шкива генератора (также известная как муфта свободного хода или декомпрессионная муфта) — это уязвимый узел современных автомобилей. Её задача — передавать вращение от ремня на ротор генератора только в одном направлении.

При резком сбросе газа или переключении передач ремень начинает вибрировать и менять скорость. Если бы шкив был жёстко закреплён, эти колебания передавались бы на ротор, что ведёт к износу подшипников, обрыву ремня или выходу из строя самого генератора.

Принцип работы муфты основан на роликовом или храповом механизме. При вращении в рабочую сторону ролики заклинивают, обеспечивая жёсткое сцепление. Как только скорость ремня падает ниже скорости ротора (замедление двигателя), механизм разблокируется, и шкив начинает вращаться независимо.

Неисправность чаще всего проявляется двумя способами: полное заклинивание (шарнир потерял подвижность) и критический износ (муфта вращается свободно в обе стороны без фиксации). Обе ситуации требуют немедленной диагностики и замены.

Роль муфты в электрической системе автомобиля

Генератор — один из самых нагруженных агрегатов под капотом. Он питает систему зажигания, блок управления двигателем, освещение и заряжает аккумулятор. При исправной работе муфты генератор получает плавное вращение без рывков.

Когда муфта заклинивает, шкив начинает вращаться как монолитная деталь. Каждый рывок ремня передаётся на ротор, который весит 1.5–2.5 кг. Это создаёт ударные нагрузки на обмотки и диодный мост. В современных генераторах с жидкостным охлаждением (например, на BMW или Mercedes) разрушение муфты может привести к повреждению корпуса.

При износе муфты (свободное вращение в обе стороны) генератор перестаёт заряжать аккумулятор на холостых оборотах. Это происходит потому, что ремень не может раскрутить ротор до нужной частоты — муфта просто проскальзывает.

Основные признаки неисправности обгонной муфты

Симптомы выхода из строя муфты часто путают с проблемами аккумулятора или стартера. Однако есть характерные признаки, которые позволяют локализовать поломку именно в этом узле.

• Стук или треск — при резком нажатии на газ или сбросе оборотов слышен металлический звук со стороны генератора. Это разрушенные ролики или пружины муфты ударяются о корпус.
• Мигание фар — яркость головного света меняется при переключении передач или торможении двигателем. Генератор не успевает стабилизировать напряжение из-за проскальзывания муфты.
• Вибрация ремня натяжителя — невооружённым глазом видно, как ремень генератора дёргается, особенно на холостом ходу после прогрева.
• Пониженное напряжение — при изношенной муфте напряжение на клеммах аккумулятора может падать ниже 12.5 В на холостом ходу, хотя при 2000 об/мин оно приходит в норму.
• Скрип ремня — характерный звук, который исчезает при увеличении оборотов. Возникает из-за проскальзывания ремня по заклиненному шкиву.

Особенно остро проблема проявляется в автомобилях с автоматической коробкой передач. При торможении двигателем на спуске или резком маневре муфта испытывает максимальные нагрузки.

Порядок визуальной диагностики (без снятия)

Первый этап проверки выполняется без демонтажа детали. Для этого потребуется стандартный набор инструментов: рожковый ключ подходящего размера (обычно 27–32 мм) и вороток с головкой.

Алгоритм действий следующий. Сначала необходимо обесточить автомобиль — снять клемму с аккумулятора. Затем проверяется натяжение ремня генератора. Ослабленный ремень часто маскирует неисправности муфты.

На следующем шаге рукой проверяется люфт шкива. Нужно попытаться покачать шкив в осевом направлении. Допустимый люфт — не более 0.5 мм. Любое ощутимое перемещение указывает на износ внутреннего подшипника генератора или разрушение посадочного места муфты.

Визуальный осмотр корпуса муфты проводится фонариком. Наличие трещин, сколов или следов подтекания смазки (маслянистых потёков) — прямое показание к замене. Смазка внутри муфты заложена на весь срок службы, её утечка говорит о разрушении уплотнительных колец.

Проверка свободного хода без демонтажа

Это ключевой тест, который позволяет оценить работоспособность муфты за 2 минуты. Для его проведения понадобится динамометрический ключ или обычный рожковый ключ и метка в виде маркера или карандаша.

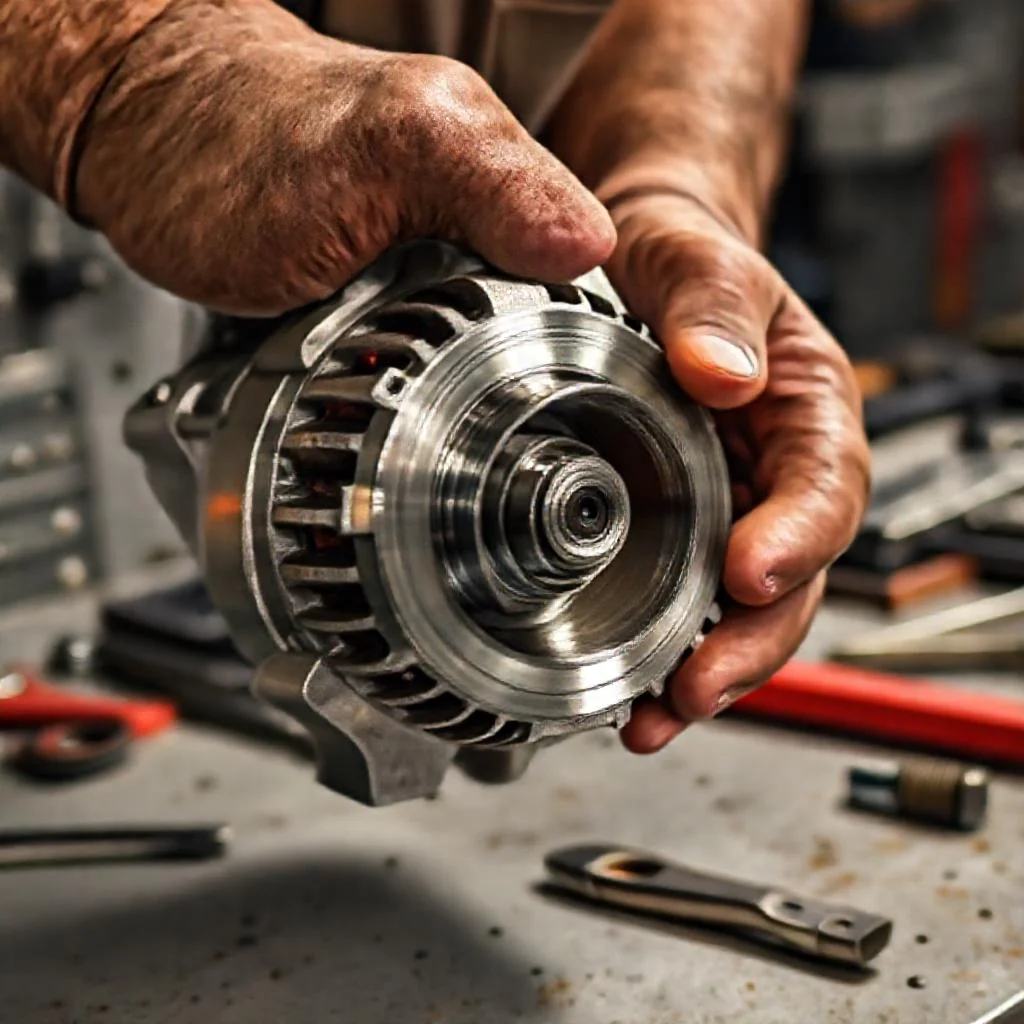

Шкив нужно вращать рукой по часовой стрелке (со стороны шкива на генератор). У исправной муфты вращение должно быть плавным, с равномерным сопротивлением. При вращении против часовой стрелки шкив должен проворачиваться совершенно свободно, без заеданий — это режим свободного хода.

Разница в усилиях должна быть очевидной. Если шкив вращается туго в обе стороны или, наоборот, свободно в обе стороны — муфта неисправна. В первом случае наблюдается частичное заклинивание, во втором — полный износ фиксирующих элементов.

Для точности можно использовать метку. Нанесите риску на шкиве и корпусе генератора. Поверните шкив на пол-оборота против часовой стрелки. Если метка вернулась в исходное положение без задержки — свободный ход работает. Если метка осталась смещённой, муфта заклинена.

Проверка с помощью ремня генератора

Метод доступен только при снятом ремне. Когда ремень ослаблен или демонтирован, можно оценить работу муфты под нагрузкой. Шкив необходимо зафиксировать рукой и попытаться провернуть его с усилием.

• Нормальное состояние: шкив проворачивается в одну сторону с сопротивлением, в другую — свободно.
• Заклинивание: шкив не вращается в обе стороны или вращается с огромным усилием.
• Износ: шкив вращается свободно в обе стороны, без фиксации.

Важно помнить, что некоторые муфты имеют очень мягкий ход, и владельцы ошибочно принимают это за неисправность. Эталонная проверка — сравнение с новым шкивом той же марки. Если после снятия ремня шкив болтается, как пустая катушка, это 100% неисправность.

При заклинивании генератор будет работать, но с повышенным шумом и вибрацией. При износе — напряжение на холостых оборотах упадёт до 11.8–12.2 В, что недопустимо для штатной электроники.

Лабораторная проверка (со снятием детали)

Снятие шкива генератора — процедура, требующая специнструмента. Шкив фиксируется ключом типа «звездочка» или воротком через специальную вставку. Откручивается центральная гайка (левая резьба у некоторых моделей).

Снятую муфту необходимо зажать в тиски через мягкие губки. Далее выполняется проверка вручную: муфта должна поворачиваться в одну сторону и блокироваться в другую. Для точной диагностики можно использовать индикатор часового типа.

• Закрепите индикатор на корпусе муфты.
• Приложите крутящий момент через динамометрический ключ.
• Момент страгивания при рабочем ходе: 4–8 Нм (в зависимости от модели).
• При свободном ходе момент не должен превышать 0.5–1.0 Нм.

Если муфта не блокируется при крутящем моменте свыше 15 Нм, её внутренний механизм разрушен. При заклинивании момент страгивания превышает 25–30 Нм, что в 5–6 раз выше нормы.

Также проверяется состояние посадочного отверстия. На внутреннем диаметре муфты не должно быть задиров, сколов или следов коррозии. Деформация шлицев или пазов делает деталь непригодной к установке.

Проверка заклинивания при работающем двигателе

Этот метод используется как экспресс-диагностика, но требует осторожности. Двигатель должен быть прогрет до рабочей температуры. Открывается капот, и оценивается работа генератора на холостом ходу.

При заклиненной муфте ремень генератора будет вибрировать равномерно, без рывков, но с характерным шумом. Если резко нажать на газ до 2000–2500 об/мин, а затем отпустить, должен быть слышен один щелчок — это нормальное срабатывание муфты. Если щелчков несколько или звук глухой — муфта заклинена.

При свободном ходе муфты (износ) ремень будет провисать на холостых оборотах. Натяжитель ремня начнёт быстро дёргаться, так как ремень не может стабильно вращать генератор. Напряжение в бортовой сети будет падать до 11.5–12.0 В при включённых потребителях (фары, печка, кондиционер).

Косвенный признак заклинивания — обрыв ремня генератора без видимых причин. При заклиненном шкиве ремень постоянно испытывает ударные нагрузки, что ведёт к его преждевременному износу и разрыву. Если ремень менялся менее 30 000 км назад, а уже оборвался, проверка муфты обязательна.

Дефектовка и принятие решения о замене

Любой из описанных выше признаков — повод для замены узла. Обгонная муфта — неремонтопригодная деталь. Внутренний механизм (ролики, пружины, сепаратор) не подлежит восстановлению в гаражных условиях.

• Минимальный свободный ход — если муфта вращается свободно в обе стороны даже с небольшим усилием, она уже не выполняет свою функцию.
• Частичная блокировка — шкив вращается в обе стороны с одинаковым усилием (например, 5 Нм в каждую сторону). Такая муфта не обеспечивает развязку масс.
• Люфт — осевое смещение более 1 мм говорит об износе подшипника генератора, но часто сопровождается разрушением муфты.

Средний ресурс обгонной муфты — 80 000–120 000 км. На автомобилях с дизельными двигателями, где высокий крутящий момент на холостых, ресурс может быть ниже. При замене ремня генератора и роликов следует проверять муфту как сопутствующую деталь.

Практические рекомендации по замене и выбору

Самостоятельная замена муфты возможна при наличии ключа Torx T50 или специального съёмника для шкивов генератора. Центральная гайка часто затягивается моментом 60–80 Нм, поэтому потребуется динамометрический ключ.

При выборе новой детали важно учитывать производителя. Оригинальные муфты (Bosch, Valeo, Denso) имеют точные параметры срабатывания. Дешёвые аналоги часто отличаются по моменту блокировки, что ведёт к перегрузке генератора и ремня.

• Проверьте совместимость по каталогу: диаметр шкива, количество ручьёв, длина ступицы.
• Убедитесь, что муфта имеет маркировку с указанием направления вращения.
• Перед установкой смажьте посадочное место тонким слоем консистентной смазки для предотвращения коррозии.

После замены обязательно выполняется проверка свободного хода на снятом генераторе. Устанавливать деталь без предварительной проверки не допускается. Правильно работающая муфта — залог долгой жизни генератора, ремня и стабильного напряжения в бортовой сети автомобиля.

Сводная таблица данных

В таблице ниже представлены сводные данные по диагностическим параметрам и критериям оценки технического состояния обгонной муфты шкива генератора, основанные исключительно на приведённом тексте статьи. Данные структурированы для быстрого сравнения состояний «Норма», «Заклинивание» и «Износ» по ключевым характеристикам: момент вращения, люфт, напряжение в сети и результаты проверок.

Параметр / Характеристика	Норма (Исправное состояние)	Неисправность: Заклинивание	Неисправность: Износ (Свободный ход в обе стороны)
Вращение шкива рукой (без демонтажа)	По часовой стрелке: плавно, с равномерным сопротивлением. Против часовой стрелки: совершенно свободно, без заеданий.	Вращается туго в обе стороны (частичное заклинивание) или не вращается в обе стороны / с огромным усилием.	Вращается свободно в обе стороны без фиксации.
Тест с меткой (нанесение риски)	При повороте шкива на пол-оборота против часовой стрелки метка возвращается в исходное положение без задержки.	Метка остаётся смещённой после поворота шкива.	Не указано явно, но подразумевается свободное вращение без возврата метки (отсутствие фиксации).
Момент страгивания (Лабораторная проверка)	При рабочем ходе: 4–8 Нм. При свободном ходе: не более 0.5–1.0 Нм.	Момент страгивания превышает 25–30 Нм (в 5–6 раз выше нормы).	Муфта не блокируется при крутящем моменте свыше 15 Нм (внутренний механизм разрушен).
Люфт (осевое смещение)	Допустимый люфт: не более 0.5 мм.	—	Осевое смещение более 1 мм (часто сопровождается разрушением муфты).
Напряжение на клеммах АКБ (на холостом ходу)	Стабильное, в норме (при 2000 об/мин приходит в норму).	—	Падает ниже 12.5 В (при износе). Критическое падение до 11.8–12.2 В или 11.5–12.0 В при включённых потребителях.
Звук при работе (на слух)	При резком нажатии/сбросе газа может быть слышен один щелчок — нормальное срабатывание муфты.	Характерный шум со стороны генератора. При сбросе газа: несколько щелчков или глухой звук.	Скрип ремня, исчезающий при увеличении оборотов.
Поведение ремня генератора	Работает плавно.	На холостом ходу вибрирует равномерно. При заклиненном шкиве возможен обрыв ремня (менее 30 000 км назад).	Провисание ремня на холостых оборотах. Натяжитель ремня быстро дёргается.
Типичные симптомы эксплуатации	—	Мигание фар при переключении передач. Ударные нагрузки на обмотки и диодный мост.	Генератор перестаёт заряжать аккумулятор на холостых оборотах.

Частые вопросы по теме (FAQ)

Какие основные признаки указывают на неисправность обгонной муфты шкива генератора?

Основные признаки включают: стук или треск со стороны генератора при резком нажатии на газ или сбросе оборотов; мигание фар при переключении передач или торможении двигателем; вибрация ремня натяжителя; пониженное напряжение на клеммах аккумулятора (ниже 12.5 В на холостом ходу); а также скрип ремня, исчезающий при увеличении оборотов.

Как проверить свободный ход муфты без её демонтажа?

Проверка выполняется за 2 минуты. Шкив нужно вращать рукой по часовой стрелке: у исправной муфты вращение должно быть плавным, с равномерным сопротивлением. При вращении против часовой стрелки шкив должен проворачиваться совершенно свободно, без заеданий. Если шкив вращается туго в обе стороны или свободно в обе стороны — муфта неисправна.

Какие неисправности муфты можно выявить при проверке с помощью ремня генератора?

Метод доступен при снятом ремне. Нормальное состояние: шкив проворачивается в одну сторону с сопротивлением, в другую — свободно. При заклинивании шкив не вращается в обе стороны или вращается с огромным усилием. При износе шкив вращается свободно в обе стороны, без фиксации. При изношенной муфте напряжение на холостых оборотах может упасть до 11.8–12.2 В.

Какие критерии используются для принятия решения о замене муфты?

Основанием для замены являются: вращение муфты свободно в обе стороны (минимальный свободный ход); вращение с одинаковым усилием (например, 5 Нм в каждую сторону); осевое смещение (люфт) более 1 мм, что говорит об износе. Средний ресурс муфты составляет 80 000–120 000 км, при её неремонтопригодности любой из признаков — повод для замены.

Как проверить муфту на заклинивание при работающем двигателе?

Двигатель должен быть прогрет до рабочей температуры. При заклиненной муфте ремень будет вибрировать с характерным шумом. Если резко нажать на газ до 2000–2500 об/мин и отпустить, должен быть слышен один щелчок — это норма. Если щелчков несколько или звук глухой — муфта заклинена. При износе муфты напряжение в бортовой сети падает до 11.5–12.0 В при включённых потребителях.
