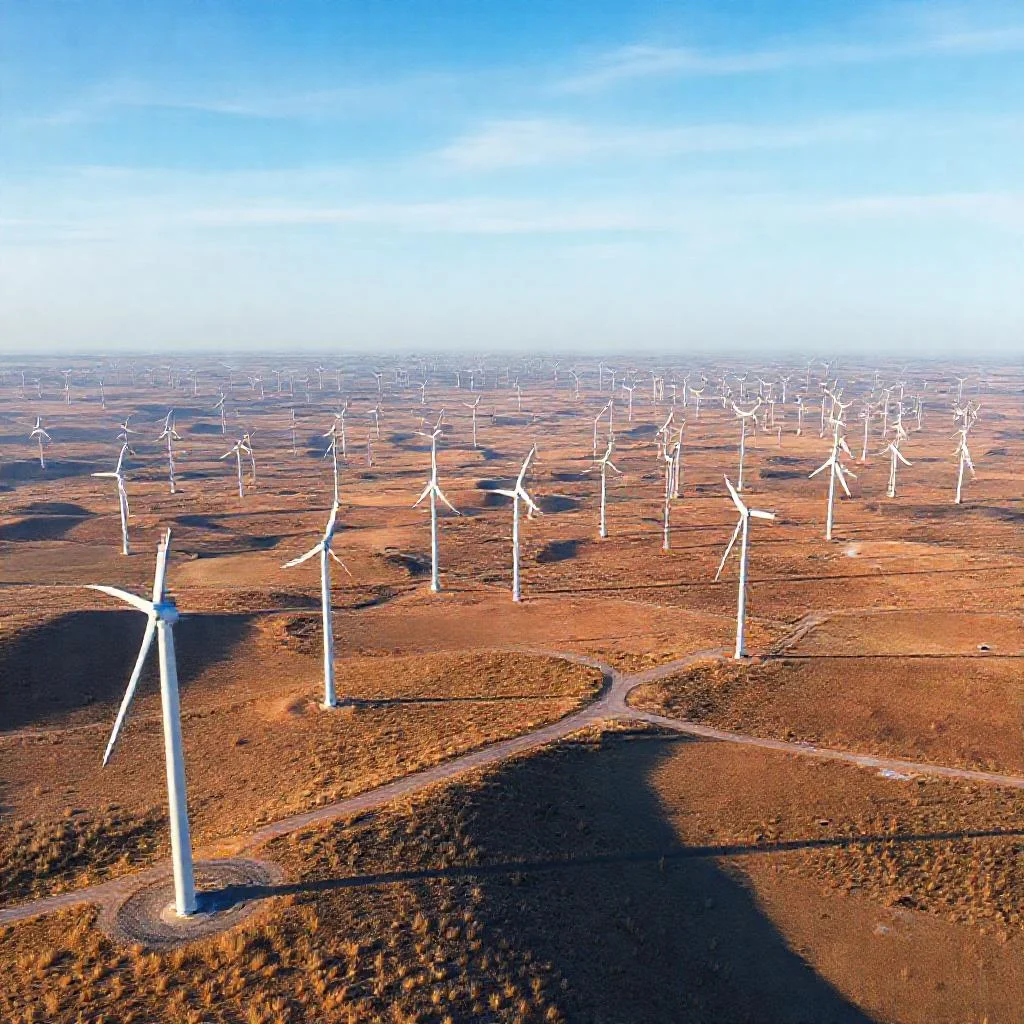

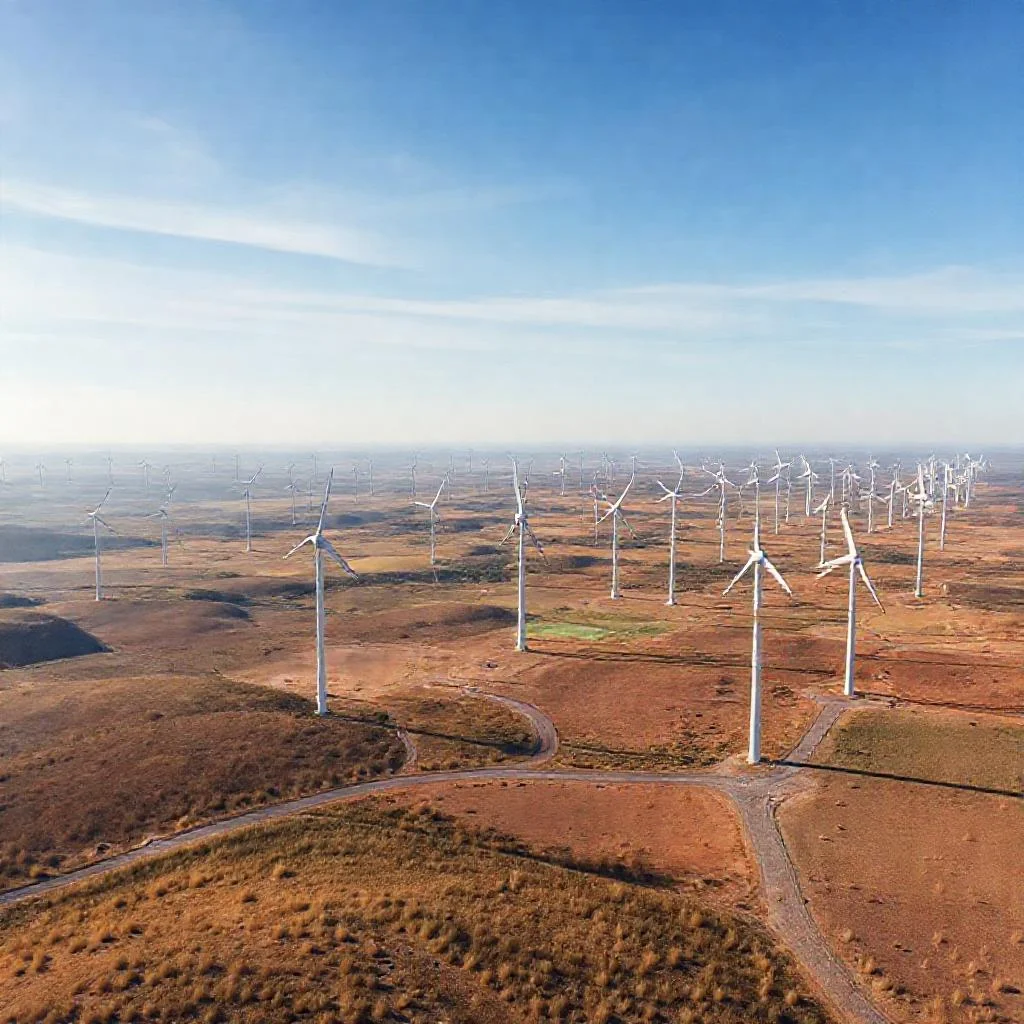

Проектирование промышленных ветропарков: от изысканий до сетевой инфраструктуры
Создание промышленного ветропарка — это сложный инженерный проект, объединяющий метеорологию, геологию, электроэнергетику и логистику. Каждый этап требует точных расчетов и строгого соблюдения нормативов, так как ошибки на стадии проектирования могут привести к многомиллионным убыткам. Процесс начинается задолго до установки первой турбины и включает несколько ключевых фаз, от выбора площадки до выдачи мощности в энергосистему.
Этап 1: Предпроектные изыскания и выбор площадки
Успех проекта на 70% зависит от правильного выбора участка. Основной критерий — ветроэнергетический потенциал. Для его оценки на высоте предполагаемого расположения ступицы (обычно 80–160 метров) устанавливаются метеорологические мачты.
Используются данные LIDAR и SODAR, которые позволяют измерить скорость и направление ветра на разных высотах. Минимальный среднегодовой показатель скорости ветра для рентабельного промышленного ветропарка составляет 6–7 м/с на высоте 80 метров. При скоростях ниже 5,5 м/с проект становится экономически нецелесообразным.
Геологические изыскания включают бурение скважин и сейсмическое зондирование. Это необходимо для расчета фундаментов. Для современных турбин мощностью 3–5 МВт фундамент весит от 800 до 1500 тонн. Если грунт оказывается слабым (торф, плывун), требуется забивка свай на глубину до 30 метров или устройство гравитационного основания.
Также учитываются экологические ограничения. Запрещается строительство на путях миграции птиц, вблизи крупных орнитологических зон и на территориях обитания редких видов. Буферная зона от жилой застройки обычно составляет не менее 500 метров из-за шумового воздействия (не более 45 дБ в ночное время по нормативам ВОЗ).
Этап 2: Ветроэнергетические расчеты и расположение турбин
После сбора метеоданных создается цифровая модель ветрового поля. Используется специализированное программное обеспечение, такое как WAsP, WindPRO или Meteodyn WT. Модель учитывает рельеф местности, шероховатость поверхности и препятствия (лес, здания, холмы).
Ключевая задача оптимизации — минимизация эффекта ветровой тени. Когда одна турбина «затеняет» другую, выработка снижается на 10–20%. Поэтому расстояние между турбинами по направлению господствующего ветра составляет 6–8 диаметров ротора. Перпендикулярно ветру это расстояние — 3–5 диаметров.
Для ветропарка мощностью 50 МВт с турбинами по 3,6 МВт типичная площадь участка составляет 5–8 квадратных километров. На этом этапе также рассчитывается прогнозируемая годовая выработка энергии (AEP) с учетом поправок на кильватерные потери, ухудшение работы оборудования и отключения из-за сетевых ограничений. Коэффициент потерь обычно составляет 10–15%.
Этап 3: Проектирование фундаментов и дорожной сети
Фундаменты турбин рассчитываются на комплекс нагрузок: вес башни и гондолы (до 400 тонн), ветровую нагрузку на ротор, вибрацию и аварийные сценарии (например, опрокидывание при урагане). Основной стандарт проектирования — IEC 61400-1, который определяет классы ветротурбин по ветровым нагрузкам (I, II, III).
- Гравитационные фундаменты — железобетонное кольцо диаметром 18–22 метра. Используются на плотных грунтах. Требуют 300–400 кубометров бетона на одну установку.
- Свайные фундаменты — применяются на слабых грунтах. Количество стальных или бетонных свай варьируется от 20 до 60 штук глубиной до 30 метров.
- Скальные анкеры — для скальных пород. В скалу бурятся отверстия, куда заливается бетон и устанавливаются предварительно напряженные анкерные стержни.
Внутренняя дорожная сеть ветропарка должна выдерживать транспорт с длинномерными лопастями (до 70 метров) и секциями башни. Ширина дорог — 6 метров, радиус поворотов — не менее 30 метров. Уклон дороги не должен превышать 12% для тяжелых тралов.
Этап 4: Электрическая инфраструктура и выдача мощности
Электрическая часть ветропарка делится на три уровня: внутрипарковая сеть, подстанция и линия выдачи мощности. Каждая турбина мощностью 3–5 МВт генерирует напряжение 690 В или 6,6 кВ. Это напряжение повышается трансформатором в башне до 35 кВ для передачи по подземной кабельной сети.
Подземные кабели прокладываются на глубине 1–1,2 метра. Общая длина кабельных линий для ветропарка на 100 МВт может превышать 50 километров. Кабели соединяются в радиальные или кольцевые схемы, чтобы обеспечить резервирование при аварии.
Центральная подстанция ветропарка повышает напряжение с 35 кВ до 110 кВ или 220 кВ в зависимости от мощности. Обычно устанавливаются два силовых трансформатора мощностью 63–125 МВА. Подстанция также содержит устройства компенсации реактивной мощности, так как ветрогенераторы потребляют индуктивную энергию.
Выдача мощности осуществляется по воздушной линии электропередачи (ВЛ) до узла подключения к единой энергосистеме. Длина такой линии может достигать 10–30 километров. Сечение проводов выбирается с учетом тепловых потерь, обычно это сталеалюминиевые провода сечением 240 или 400 квадратных миллиметров.
Этап 5: Молниезащита, заземление и системы управления
Ветряные турбины являются самыми высокими объектами на открытой местности и часто поражаются молнией. Каждая лопасть содержит внутренний медный молниеприемник, который соединяется с главным токоотводом внутри башни. Система заземления турбины проектируется с сопротивлением не более 10 Ом. Заземляющий контур охватывает фундамент и дополняется стальными оцинкованными полосами, уложенными в траншеи на расстоянии 5–10 метров от башни.
Система управления ветропарка (SCADA) собирает данные с каждой турбины: мощность, скорость вращения, температура масла в редукторе, вибрация подшипников. Алгоритмы управления позволяют снижать нагрузку на лопасти при сильном ветре. При скорости ветра выше 25 м/с турбина автоматически останавливается для предотвращения разрушения.
Оптоволоконная линия связи прокладывается вместе с силовыми кабелями. Задержка передачи данных не должна превышать 50 миллисекунд для корректной работы систем защиты.
Этап 6: Логистика и монтаж
Проектирование ветропарка включает разработку транспортной схемы. Длина лопастей для современных турбин достигает 70–80 метров, поэтому их перевозка требует специальных тралов с поворотной платформой. Секции башни длиной 20–30 метров транспортируются на обычных негабаритных платформах, но требуют согласования маршрута с ГИБДД.
Монтажный кран грузоподъемностью 800–1200 тонн устанавливается на подготовленной бетонной площадке. Вес гондолы может превышать 100 тонн, поэтому монтаж занимает 2–3 дня на одну турбину. Последовательность сборки: основание башни, секции башни, гондола, ротор с лопастями, натяжение болтовых соединений.
Болтовые соединения контролируются динамометрическим ключом с точностью ±3%. Каждое соединение маркируется и заносится в журнал контроля качества.
Этап 7: Оценка воздействия на окружающую среду
Проект ветропарка обязательно проходит государственную экологическую экспертизу. Основные аспекты оценки: шумовое загрязнение, вибрация, изменение ландшафта, воздействие на фауну и флору.
Акустический расчет проводится по стандарту ISO 9613-2. Шум от работающей турбины на расстоянии 500 метров составляет 35–45 дБ, что соответствует тихому пригороду. Если рядом находятся населенные пункты, могут использоваться турбины с пониженным уровнем шума или применяться режим тишины в ночное время.
Мерцание тени (shadow flicker) — эффект, когда вращающиеся лопасти создают мигающую тень. Если окна домов находятся в зоне риска, это может вызывать дискомфорт. Для расчета зоны мерцания используется специализированное ПО. Если частота мерцания превышает 30 часов в год на один дом, проектом предусматривается установка автоматической системы остановки турбины в определенные часы.
Заключение
Проектирование промышленного ветропарка требует интеграции знаний из метеорологии, геотехники, энергетики и логистики. Каждый этап — от установки метеомачты до выбора сечения кабеля — влияет на итоговую себестоимость электроэнергии. Среднее время от начала изысканий до ввода в эксплуатацию занимает 3–5 лет. При этом срок окупаемости ветропарка мощностью 100 МВт при благоприятных ветроусловиях составляет 7–10 лет. Тщательное проектирование позволяет минимизировать риски и обеспечить стабильную выработку энергии на протяжении 20–25 лет эксплуатации.
Основные этапы проектирования (краткий чек-лист)
- Метеоизмерения на высоте не менее 80 м (минимум 1 год, погрешность менее 5%).
- Геология участка (бурение скважин, статика грунта, уровень грунтовых вод).
- Ветроэнергетическое моделирование (максимальная скорость, турбулентность, кильватерные потери).
- Выбор турбин (класс IEC, мощность, диаметр ротора, тип генератора).
- Планировка с учетом розы ветров (шаг 6–8D по направлению ветра).
- Расчет электросети (ток короткого замыкания, потери мощности, стабильность напряжения).
- Экологическая экспертиза (шум, мерцание тени, флора и фауна).
- Транспортная схема (негабарит, дорожная инфраструктура, крановые площадки).
- Подключение к сети (мощность КТП, длина ВЛ, класс напряжения).
Сводная таблица данных
В таблице ниже представлены ключевые параметры и классификации, используемые при проектировании промышленных ветропарков, сгруппированные по этапам работ. Все значения строго соответствуют данным из приведенной статьи.
| Параметр / Этап | Категория / Характеристика | Значение / Диапазон | Примечание |
|---|---|---|---|
| Этап 1: Выбор площадки | Высота метеомачты (ступицы) | 80–160 м | Оценка ветропотенциала |
| Минимальная скорость ветра (рентабельность) | 6–7 м/с (на 80 м) | Ниже 5,5 м/с — нецелесообразно | |
| Вес фундамента (турбина 3–5 МВт) | 800–1500 тонн | Зависит от грунта | |
| Буферная зона от жилья (шум) | Не менее 500 м | Ночной шум ≤ 45 дБ (ВОЗ) | |
| Этап 2: Расположение турбин | Потери от эффекта ветровой тени | 10–20% | Снижение выработки |
| Шаг между турбинами (по направлению ветра) | 6–8 диаметров ротора (D) | Минимизация затенения | |
| Шаг между турбинами (перпендикулярно ветру) | 3–5 D | — | |
| Площадь участка (ветропарк 50 МВт, турбины 3,6 МВт) | 5–8 км² | — | |
| Этап 3: Фундаменты и дороги | Тип фундамента (плотные грунты) | Гравитационный | Диаметр 18–22 м, бетон 300–400 м³ |
| Тип фундамента (слабые грунты) | Свайный | Сваи: 20–60 шт., глубина до 30 м | |
| Ширина внутренних дорог | 6 м | Для перевозки лопастей до 70 м | |
| Уклон дорог | Не более 12% | — | |
| Этап 4: Электрическая инфраструктура | Напряжение генерации турбины | 690 В или 6,6 кВ | — |
| Напряжение внутрипарковой сети | 35 кВ | Повышается трансформатором в башне | |
| Глубина прокладки кабелей | 1–1,2 м | — | |
| Напряжение на центральной подстанции | 110 кВ или 220 кВ | Мощность трансформаторов 63–125 МВА | |
| Этап 5: Молниезащита и SCADA | Сопротивление заземления турбины | Не более 10 Ом | — |
| Скорость ветра (аварийная остановка) | Выше 25 м/с | Предотвращение разрушения | |
| Задержка передачи данных (оптоволокно) | Не более 50 мс | Для систем защиты | |
| Тип кабеля в лопасти (молниезащита) | Медный молниеприемник | — | |
| Этап 6: Логистика и монтаж | Длина лопастей | 70–80 м | Спецтранспорт с поворотной платформой |
| Грузоподъемность монтажного крана | 800–1200 тонн | — | |
| Точность затяжки болтовых соединений | ±3% | Контроль динамометрическим ключом | |
| Этап 7: Экология | Шум на расстоянии 500 м | 35–45 дБ | Расчет по ISO 9613-2 |
| Мерцание тени (порог дискомфорта) | Более 30 часов в год на дом | Предусматривается автоблокировка турбины | |
| Общие проектные данные | Коэффициент общих потерь (AEP) | 10–15% | Кильватерные, техобслуживание, сеть |
| Время проектирования и ввода в эксплуатацию | 3–5 лет | — | |
| Срок окупаемости (ветропарк 100 МВт) | 7–10 лет | При благоприятных ветроусловиях |
Частые вопросы по теме (FAQ)
Каковы минимальные требования к скорости ветра для рентабельного ветропарка?
Минимальный среднегодовой показатель скорости ветра для рентабельного промышленного ветропарка составляет 6–7 м/с на высоте 80 метров. При скоростях ниже 5,5 м/с проект становится экономически нецелесообразным.
Какое расстояние должно быть между ветротурбинами для минимизации потерь?
Расстояние между турбинами по направлению господствующего ветра должно составлять 6–8 диаметров ротора, чтобы минимизировать эффект ветровой тени, снижающий выработку на 10–20%. Перпендикулярно ветру это расстояние составляет 3–5 диаметров.
Какие типы фундаментов используются для ветротурбин и от чего зависит их выбор?
Выбор фундамента зависит от геологии участка. Гравитационные фундаменты (железобетонное кольцо диаметром 18–22 метра, требующее 300–400 м³ бетона) применяются на плотных грунтах. Свайные фундаменты (20–60 свай глубиной до 30 метров) используются на слабых грунтах. Скальные анкеры устанавливаются в скальных породах.
Какой уровень шума создает промышленный ветропарк и на каком расстоянии?
Шум от работающей турбины на расстоянии 500 метров составляет 35–45 дБ, что соответствует тихому пригороду. Буферная зона от жилой застройки обычно составляет не менее 500 метров, так как по нормативам ВОЗ шум не должен превышать 45 дБ в ночное время.
Из каких уровней состоит электрическая инфраструктура ветропарка?
Электрическая часть ветропарка делится на три уровня: внутрипарковая сеть (подземные кабели 35 кВ), центральная подстанция (повышение напряжения с 35 кВ до 110 кВ или 220 кВ) и линия выдачи мощности (воздушная линия электропередачи длиной 10–30 километров до узла подключения к энергосистеме).
