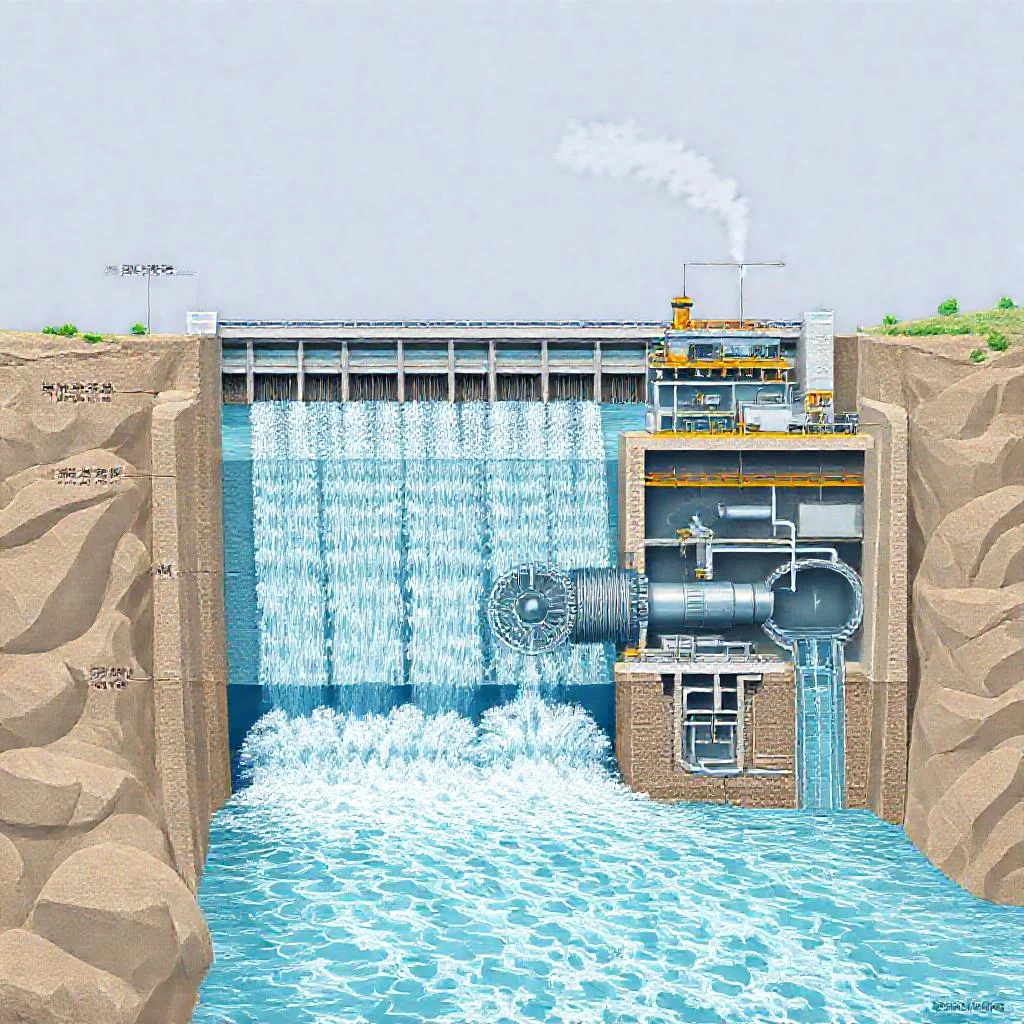

Принцип работы гидроэлектростанции (ГЭС): от потока воды до электрической сети
Гидроэлектростанция (ГЭС) представляет собой сложный инженерный комплекс, преобразующий кинетическую и потенциальную энергию водного потока в электрическую энергию. В отличие от тепловых или атомных станций, использующих теплоноситель, ГЭС напрямую задействует механическое движение воды. Эффективность такого преобразования (КПД современных ГЭС достигает 90–94%) делает гидроэнергетику одним из наиболее рентабельных способов генерации
Основой работы любой ГЭС является гидроэнергетический потенциал водотока. Этот потенциал складывается из двух компонентов. Первый — это напор, то есть разница высот между верхним и нижним бьефами (участками реки выше и ниже плотины). Второй — это расход воды, то есть объем воды, проходящий через турбины в единицу времени. Мощность ГЭС, выражаемая в ваттах (Вт), прямо пропорциональна произведению напора (в метрах) на расход (в кубометрах в секунду) и плотность воды. Именно эта взаимосвязь описывается фундаментальным уравнением гидроэнергетики.
Базовые элементы конструкции ГЭС
Для того чтобы превратить энергию реки в электричество, необходимо создать управляемый перепад высот и сконцентрировать поток. Это достигается возведением плотины. Плотина перегораживает русло реки, образуя водохранилище. Водохранилище выполняет функцию накопителя: оно сглаживает сезонные колебания уровня воды. Кроме того, оно создает необходимый напор, который может достигать десятков и даже сотен метров в зависимости от конструкции станции.
Неотъемлемой частью плотины являются водоприемные устройства. Это сложные инженерные сооружения с решетками, фильтрами и затворами. Они защищают гидроагрегаты от крупного мусора, льда и рыбы. Далее следует водовод — закрытый трубопровод или открытый канал. Задача водовода — подвести воду к турбине с минимальными потерями энергии на трение. Современные водоводы часто имеют диаметр более 10 метров и выдерживают давление в десятки атмосфер. За водоводом располагается спиральная камера. Ее конструкция постепенно сужается, что обеспечивает равномерное поступление воды по всей окружности рабочего колеса турбины. Вода поступает на лопатки турбины, отдает им свою энергию и через отсасывающую трубу (диффузор) уходит в нижний бьеф — русло реки ниже плотины.
Преобразование механической энергии: гидротурбины
Гидротурбина является сердцем станции. Это устройство преобразует энергию водяной струи в механическое вращение вала. По принципу действия турбины делятся на два основных типа — активные и реактивные. Выбор конкретного типа зависит от напора.
Активные турбины (ковшовые или турбины Пелтона) используются на высоконапорных ГЭС (напор от 200 до 1500 метров и выше). В такой турбине вода подается через сопло одной или несколькими струями со скоростью, достигающей сотен метров в секунду. Струя ударяет в специальные ковши-лопатки, расположенные по окружности ротора. При этом давление воды в турбине практически не меняется — вся работа совершается за счет кинетической энергии потока. Ковшовые турбины эффективны при малых расходах, но огромных напорах, что характерно для горных рек.
Реактивные турбины используют энергию давления. Вода поступает внутрь корпуса турбины, где давление выше атмосферного, и, проходя через лопатки рабочего колеса, меняет направление движения. Поток давит на лопатки, создавая реактивную силу. Наиболее распространенным типом реактивных турбин является радиально-осевая турбина (турбина Фрэнсиса). Она рассчитана на средние напоры (от 10 до 400 метров). Рабочее колесо такой турбины по форме напоминает сложную объемную решетку. Вода движется от периферии к центру, а затем уходит вниз. На низконапорных реках и равнинных ГЭС (напор до 10–20 метров) применяются прямоточные и поворотно-лопастные турбины (турбины Каплана). У них лопасти ротора могут поворачиваться в процессе работы, подстраиваясь под изменения расхода воды для сохранения максимального КПД.
Вал турбины жестко соединен с валом генератора. Скорость вращения гидроагрегатов относительно низкая по сравнению с паровыми турбинами (от 60 до 750 оборотов в минуту). Однако крутящий момент, передаваемый от водяного потока, огромен.
Электрогенерация: от вращения к току
На одном валу с турбиной находится гидрогенератор. Это синхронная электрическая машина, которая превращает механическую энергию вращения в электрическую энергию. Конструкция генератора базируется на принципе электромагнитной индукции. Основными частями являются ротор (вращающаяся часть) и статор (неподвижная часть).
Ротор гидрогенератора представляет собой массивный металлический цилиндр, на котором закреплены полюса с обмотками возбуждения. Через скользящие контакты (щетки и контактные кольца) на эти обмотки подается постоянный ток от независимого источника возбуждения. Этот ток создает мощное магнитное поле. Ротор вращается внутри статора, который представляет собой стальной сердечник с пазами, в которых уложены обмотки статора (фазы). Когда магнитные полюса ротора проходят мимо витков обмоток статора, в них наводится переменная электродвижущая сила.
Частота этой ЭДС строго зависит от числа пар полюсов ротора и скорости его вращения. Для синхронизации с единой энергосистемой (стандартные частоты 50 Гц в России и Европе или 60 Гц в США) скорость вращения гидроагрегата поддерживается с высокой точностью. Таким образом, напряжение на выходе генератора составляет от 6 до 24 кВ (киловольт) в зависимости от мощности станции.
Инфраструктура выдачи мощности: повышение напряжения и трансформация
Напряжение, вырабатываемое генераторами, слишком низко для передачи на большие расстояния. Ток такой величины вызывал бы колоссальные потери на нагрев проводов. Поэтому сразу после генератора напряжение повышается до сотен киловольт (от 110 кВ до 750 кВ и выше) с помощью силовых трансформаторов.
Эти трансформаторы устанавливаются на открытых распределительных устройствах (ОРУ) или в закрытых камерах. Повышенное напряжение позволяет передавать электричество по линиям электропередачи (ЛЭП) к центрам потребления с минимальными потерями. На подстанциях у потребителей напряжение, напротив, понижается. Важно отметить, что ГЭС способна выходить на полную мощность значительно быстрее, чем тепловая станция. Время пуска гидроагрегата из холодного состояния до выхода на номинальную мощность составляет от нескольких минут до четверти часа. Это позволяет использовать ГЭС для покрытия пиковых нагрузок в энергосистеме.
Системы управления и регулирования
Работа современной ГЭС немыслима без автоматических систем управления. Центральный пульт управления позволяет оператору наблюдать за сотнями параметров: уровнем воды в водохранилище, давлением в водоводе, вибрацией подшипников, температурой обмоток генератора, напряжением, током и мощностью. Система автоматического регулирования турбины изменяет угол поворота направляющего аппарата (или лопастей реактивной турбины) в зависимости от требуемой нагрузки. Чем шире открыты направляющие лопатки, тем больше расход воды и тем выше мощность.
Особое внимание уделяется регулированию частоты вращения. Если нагрузка в сети падает, генератор начинает разгоняться. Система автоматически уменьшает приток воды к турбине. Если нагрузка растет — приток увеличивается. Скорость реакции системы управления имеет решающее значение для устойчивости всей энергосистемы. Современные ГЭС оборудованы системами диагностики, которые в реальном времени оценивают износ механических частей и предупреждают о необходимости профилактического ремонта.
Типы ГЭС и особенности их функционирования
Различают несколько типов гидроэлектростанций. Плотинные ГЭС создают большой напор за счет плотины и практически не зависят от естественного режима реки. Деривационные ГЭС отводят часть воды из русла реки по деривационному каналу (в обход излучин или естественных перекатов), создавая искусственный перепад высот. Гидроаккумулирующие электростанции (ГАЭС) работают циклически: в часы низкого потребления они закачивают воду из нижнего бассейна в верхний, а в часы пик сбрасывают ее через турбины, вырабатывая ток. КПД цикла ГАЭС составляет 70–80%, но они необходимы для стабилизации работы энергосистем с большим количеством ветряков и солнечных панелей.
Каждое из этих решений имеет свои плюсы и минусы. Плотинные ГЭС затопляют большие территории. Деривационные меньше влияют на ландшафт, но требуют точного расчета водозабора. ГАЭС крайне дороги в строительстве, но незаменимы для балансировки нагрузки. Примером крупнейшей плотинной ГЭС является станция «Три ущелья» в Китае (22,5 ГВт). Крупнейшая ГАЭС в мире — станция Бат-Каунти в США (3,0 ГВт). На территории России крупнейшими ГЭС являются Саяно-Шушенская (6,4 ГВт) и Красноярская (6,0 ГВт). Они относятся к плотинному типу.
Экологические и эксплуатационные аспекты
Несмотря на возобновляемость источника энергии, работа ГЭС не лишена экологических последствий. При строительстве плотин нарушается естественный режим стока рек. Это приводит к изменению температуры воды ниже плотины. Выравнивание стока в течение суток из-за работы в пиковом режиме может вызывать колебания уровня воды в нижнем бьефе, что губительно для нерестилищ рыбы. Кроме того, водохранилища служат источником парниковых газов: разлагающаяся в анаэробных условиях органика на дне водохранилищ выделяет метан.
С другой стороны, ГЭС не выбрасывают в атмосферу диоксид углерода и оксиды серы. Они не производят радиоактивных отходов. Срок службы гидроэлектростанции значительно превышает срок службы тепловых станций — при должном обслуживании она может работать 50–100 лет. Процесс деградации турбин (кавитация) контролируется использованием высоколегированных сталей и регулярными осмотрами. Заиливание водохранилищ — процесс медленный (годы и десятилетия), но требующий проектных решений, таких как промывка донных отложений через шлюзы.
В современной гидроэнергетике активно внедряются рыбозащитные устройства, системы аэрации воды и гибкие режимы работы, позволяющие минимизировать вред для экосистем. Проектирование новых ГЭС всегда включает экологическую экспертизу и моделирование влияния на гидрологический режим реки на сотни километров вниз по течению.
Таким образом, принцип работы ГЭС представляет собой многоступенчатый процесс преобразования энергии: потенциальная энергия воды в водохранилище переходит в кинетическую энергию потока, затем в механическую энергию вращения турбины и, наконец, в электрическую энергию генератора. Каждая стадия этого процесса требует точного инженерного расчета и надежных материалов, а сама ГЭС остается одним из самых эффективных и мощных инструментов в мировой энергетике.
Сводная таблица данных
В таблице ниже представлены ключевые характеристики и параметры различных типов гидротурбин, а также сравнительные данные по крупнейшим гидроэлектростанциям мира, основанные исключительно на информации из приведенной статьи.
| Параметр / Характеристика | Значение / Описание |
|---|---|
| КПД современных ГЭС | 90–94% |
| Типы турбин по принципу действия | Активные (ковшовые/Пелтона) и Реактивные (Фрэнсиса, Каплана) |
| Диапазон напора для активных турбин (Пелтона) | от 200 до 1500 метров и выше |
| Диапазон напора для реактивных турбин Фрэнсиса | от 10 до 400 метров |
| Диапазон напора для реактивных турбин Каплана | до 10–20 метров |
| Скорость вращения гидроагрегатов | от 60 до 750 оборотов в минуту |
| Стандартная частота в энергосистеме (Россия/Европа) | 50 Гц |
| Стандартная частота в энергосистеме (США) | 60 Гц |
| Напряжение на выходе генератора | от 6 до 24 кВ |
| Напряжение после повышения трансформаторами | от 110 кВ до 750 кВ и выше |
| Время пуска гидроагрегата до номинальной мощности | от нескольких минут до четверти часа |
| КПД цикла гидроаккумулирующих станций (ГАЭС) | 70–80% |
| Срок службы гидроэлектростанции | 50–100 лет |
| Крупнейшая плотинная ГЭС в мире (название/мощность) | «Три ущелья» (Китай) / 22,5 ГВт |
| Крупнейшая ГАЭС в мире (название/мощность) | Бат-Каунти (США) / 3,0 ГВт |
| Крупнейшие ГЭС России (название/мощность) | Саяно-Шушенская (6,4 ГВт) и Красноярская (6,0 ГВт) |
Частые вопросы по теме (FAQ)
Какой физический принцип лежит в основе работы ГЭС?
Работа ГЭС основана на преобразовании гидроэнергетического потенциала водотока, который складывается из двух компонентов: напора (разницы высот между верхним и нижним бьефами) и расхода воды (объема воды, проходящего через турбины в единицу времени). Мощность станции прямо пропорциональна произведению напора на расход. Эффективность преобразования (КПД) современных ГЭС достигает 90–94%.
Какие типы гидротурбин существуют и чем они отличаются?
Гидротурбины делятся на активные и реактивные. Активные турбины (ковшовые или турбины Пелтона) используются на высоконапорных ГЭС (от 200 до 1500 метров), где вода подается струей на ковши-лопатки. Реактивные турбины используют энергию давления воды. Наиболее распространенный тип — радиально-осевая турбина (Фрэнсиса), рассчитанная на напоры от 10 до 400 метров. На равнинных реках (напор до 10–20 метров) применяются поворотно-лопастные турбины Каплана.
Как в гидрогенераторе механическая энергия превращается в электрический ток?
На одном валу с турбиной находится синхронный гидрогенератор. Ротор генератора создает мощное магнитное поле с помощью постоянного тока от независимого источника возбуждения. Когда магнитные полюса ротора вращаются внутри статора, в обмотках статора (фазах) наводится переменная электродвижущая сила. Частота полученного тока (50 Гц в России) строго зависит от числа пар полюсов и скорости вращения ротора. Напряжение на выходе генератора составляет от 6 до 24 кВ.
Почему на ГЭС используются трансформаторы и какое напряжение они выдают?
Напряжение, вырабатываемое генераторами (6–24 кВ), слишком низко для передачи на большие расстояния, так как ток такой величины вызывает колоссальные потери на нагрев проводов. С помощью силовых трансформаторов напряжение повышается до сотен киловольт (от 110 кВ до 750 кВ и выше). Это позволяет передавать электричество по линиям электропередачи (ЛЭП) с минимальными потерями.
Что такое гидроаккумулирующая электростанция (ГАЭС) и для чего она нужна?
ГАЭС работает циклически. В часы низкого потребления она закачивает воду из нижнего бассейна в верхний, а в часы пик сбрасывает ее через турбины, вырабатывая ток. КПД цикла ГАЭС составляет 70–80%. Такие станции необходимы для стабилизации работы энергосистем, особенно с большим количеством ветряков и солнечных панелей. Крупнейшая в мире ГАЭС — станция Бат-Каунти в США (3,0 ГВт).
