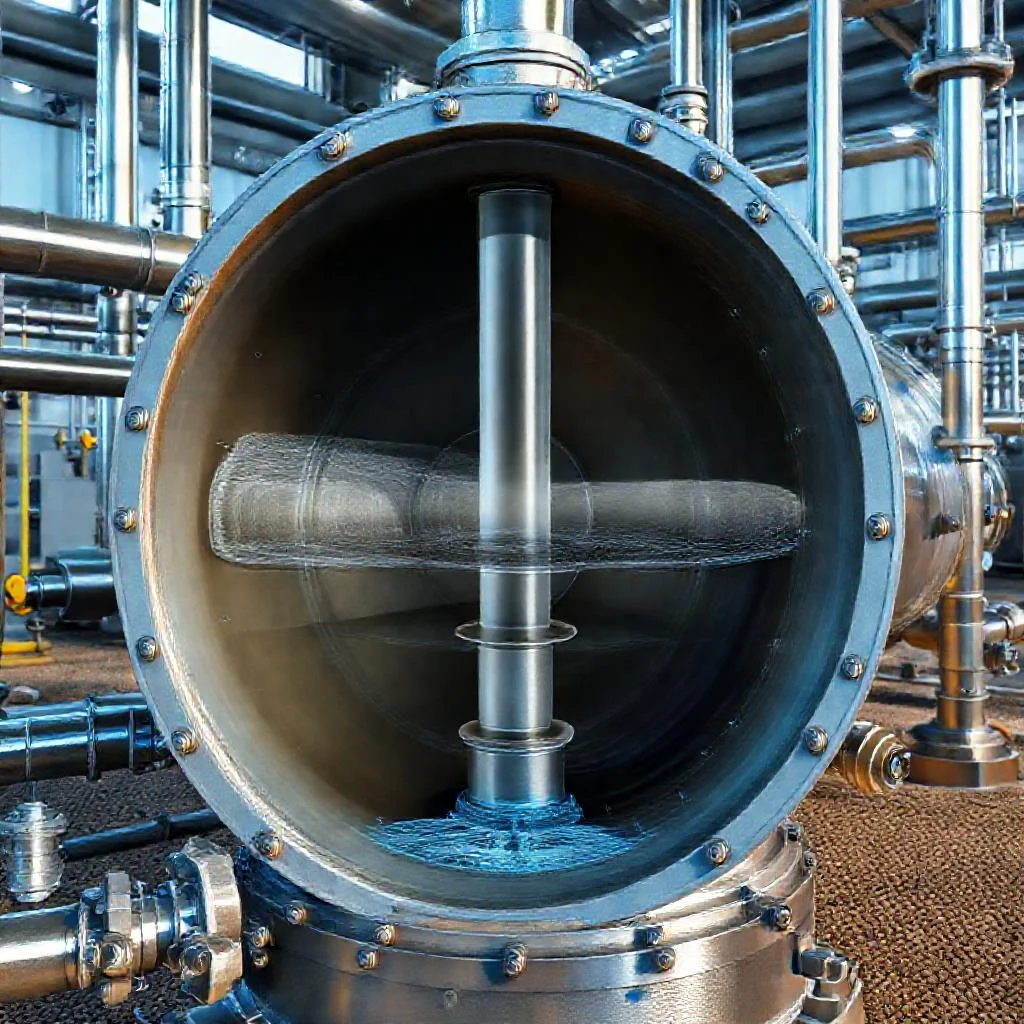

Принцип действия сепаратора нефтегазоводяной смеси (НГВР) на кустовой площадке
Сепарация продукции нефтяных скважин является первым и критически важным этапом подготовки углеводородов. На кустовых площадках, где сосредоточено от двух до нескольких десятков скважин, в единый трубопровод поступает сложная трехфазная смесь — нефть, попутный нефтяной газ (ПНГ) и пластовая вода с механическими примесями. Основная задача аппарата НГВР заключается в разделении этого потока на три самостоятельные фазы с максимально возможной эффективностью.
Аппарат нефтегазоводяной сепарации работает по принципу гравитационного отстоя, дополненного принудительными методами интенсификации. Гравитация остается главной движущей силой процесса, однако современные конструкции используют лабиринтные перегородки, гидроциклоны и жалюзийные каплеуловители для снижения времени отстоя и повышения качества разделения. В отличие от простых отстойников, НГВР способен обрабатывать потоки с высоким газосодержанием даже на входе.
Рабочее давление в типовом аппарате НГВР на кустовой площадке обычно составляет 0,6–1,6 МПа, а допустимая температура среды варьируется от плюс 10 до плюс 90 градусов Цельсия в зависимости от состава нефти и климатических условий региона. Производительность одного аппарата может достигать 10–20 тысяч тонн жидкости в сутки при времени пребывания продукта внутри корпуса от 5 до 30 минут.
Устройство и основные узлы аппарата
Корпус НГВР представляет собой горизонтальную цилиндрическую емкость, изготовленную из низколегированной стали с антикоррозионным покрытием. Внутреннее пространство разделено на несколько функциональных зон: приемную (входную), газовую, нефтяную и водяную. На входе установлен распределительный узел, снижающий скорость потока и турбулентность. Следом располагаются успокоительные перегородки и коалесцирующие насадки.
Обязательным элементом конструкции является уровнемерная система, поддерживающая стабильное положение границы раздела сред «нефть—вода». Система автоматического регулирования управляет клапанами сброса газа, отвода нефти и слива воды. Точность поддержания уровня раздела фаз напрямую определяет качество на выходе.
Каплеуловители, смонтированные в газовом пространстве, предотвращают вынос жидкой фазы с попутным газом. Наиболее эффективными считаются жалюзийные и сетчатые отбойники, способные улавливать капли размером от 10 мкм. Такие узлы требуют регулярного дренажа конденсата обратно в жидкостную зону сепаратора.
Физические основы разделения
Разделение в НГВР основано на различиях в плотности фаз. Газ, имеющий наименьшую плотность, стремится в верхнюю часть аппарата. Вода с плотностью около 1000–1100 кг/м³ оседает внизу. Нефть занимает промежуточное положение в виде эмульсионного слоя. Разница плотностей между пластовой водой и нефтью обычно составляет 100–300 кг/м³, что достаточно для эффективного гравитационного отстоя.
Закон Стокса описывает скорость осаждения капель воды в нефти или всплытия капель нефти в воде. Скорость пропорциональна квадрату диаметра капель и разности плотностей, а обратно пропорциональна вязкости несущей среды. Поэтому крупные капли воды отделяются за секунды, тогда как мелкая эмульсия требует более длительного пребывания или применения коалесцирующих сред.
Повышенная вязкость тяжелой нефти значительно замедляет процесс сепарации. В таких случаях на кустовых площадках применяют подогрев сырья или дозирование деэмульгаторов перед входом в аппарат. Реагенты разрушают бронирующие оболочки на поверхности капель и способствуют их слиянию до размеров, поддающихся гравитационному осаждению.
Поэтапное описание технологического процесса
Сырьевая смесь из сборного коллектора поступает через входной штуцер с тангенциальным или радиальным вводом для предварительного закручивания потока. Первичное разделение на газ и жидкость происходит уже на входе благодаря изменению направления движения и снятию избыточного давления. Далее жидкость направляется в распределительный желоб.
Распределительная перегородка равномерно разливает эмульсию по длине аппарата, исключая зоны застоя и преждевременную турбулизацию. Жидкость движется медленно, ламинарно, вдоль корпуса. В этот момент крупные пузырьки газа самопроизвольно всплывают в газовое пространство, а крупные капли воды оседают в нижнюю водяную подушку.
Пройдя зону отстоя, нефть с остаточным содержанием воды перетекает через водосливную перегородку в нефтяной карман. Этот элемент конструкции необходим для предотвращения попадания сброшенной воды в нефтяную линию. Из нефтяного кармана очищенная нефть отводится через регулирующий клапан в коллектор товарной нефти или на следующую стадию подготовки.
Отделившаяся пластовая вода скапливается в нижней части и удаляется через водяной коллектор. Система автоматики отслеживает уровень раздела фаз и поддерживает его в заданных пределах. Уровень газовой подушки контролируется независимо, чтобы избежать залива каплеуловителя жидкостью.
Особенности эксплуатации на кустовых площадках
Состав сырья на кустовой площадке динамичен из-за включения или отключения отдельных скважин. Изменение обводненности продукции с 10 до 90 процентов требует адаптации режимов работы сепаратора. Современные системы управления автоматически корректируют давление и положение уровнемеров при изменении плотности фаз.
Для поддержания работоспособности предусмотрена периодическая продувка газовой линии и дренаж шламовых отложений. Механические примеси и асфальтосмолистые соединения накапливаются на дне водяной зоны и снижают полезный объем аппарата. Частота очистки зависит от загрязненности сырья, но стандартный межремонтный интервал составляет от 6 до 12 месяцев.
При высоком газовом факторе может потребоваться двухступенчатая сепарация. Первая ступень (высокого давления) отделяет основной объем газа, после чего жидкость дросселируется во второй аппарат низкого давления для удаления растворенного газа. Такая схема исключает образование газовых пробок и повышает стабильность работы насосного оборудования.
Технические характеристики типового аппарата
Габаритные размеры горизонтального сепаратора длиной 12 метров и диаметром 3 метра позволяют обрабатывать до 15 000 тонн жидкости в сутки. Масса пустого аппарата с опорами составляет от 25 до 40 тонн. Рабочее давление в корпусе удерживается предохранительными клапанами, настроенными на давление полной герметичности.
Толщина стенки корпуса рассчитывается по стандартам ASME VIII или ГОСТ 14249 и может составлять от 14 до 28 мм в зависимости от диаметра и расчетного давления. Внутренняя поверхность защищается эпоксидным покрытием толщиной не менее 0,3 мм для предотвращения электрохимической коррозии в водной фазе.
Управление работой ведется с щита автоматизации кустовой площадки. Контроллеры получают сигналы от датчиков дифференциального давления, радарных уровнемеров и анализаторов солености воды. Это позволяет в реальном времени предотвращать прорывы газа в нефтяную линию и сброс нефти в водяной коллектор.
Критерии эффективности и показатели качества
Эффективность работы НГВР оценивается по остаточному содержанию воды в нефти и нефти в сбрасываемой воде. Для первой ступени сепарации типичным показателем является содержание воды в нефти не более 10–20 процентов по объему. Содержание нефти в пластовой воде должно быть менее 0,5 процента для соответствия требованиям системы ППД (поддержания пластового давления).
Выходящий газ обрабатывается на решетчатых отбойниках до содержания капельной жидкости не более 0,05–0,1 г/нм³. Такая степень осушки необходима для предотвращения гидратообразования в транспортирующих газопроводах и коррозии запорной арматуры. Для достижения этих показателей аппарат оснащается полноценной системой антипомпажного регулирования.
Отклонение качества нефти или газа в большую сторону от нормативных значений служит сигналом для проведения ревизии перегородок, замены коалесцирующих насадок или корректировки режима подачи деэмульгатора. Неудовлетворительная сепарация часто вызвана снижением температуры или резким скачком обводненности, превышающим расчетную пропускную способность.
Безопасность и экологические аспекты
Герметичность корпуса и арматуры исключает прямые выбросы углеводородов в атмосферу. Все потенциально опасные узлы оснащаются свечами сброса с факельной системой. На случай аварийного повышения давления предусмотрена автоматическая блокировка подачи сырья и срабатывание предохранительных клапанов на общую свечу рассеивания.
Сброс пластовой воды в систему ППД категорически запрещается производить при концентрации нефти выше установленного норматива. Врезка контрольно-измерительной аппаратуры на линиях водосброса позволяет выявлять превышения норм и отсекать загрязненный поток для возврата на доочистку.
Плановые ремонты сепаратора проводятся после полного опорожнения, пропарки и заземления корпуса. На кустовых площадках строго соблюдаются требования к нарядам-допускам на газоопасные работы. Вмешательство во внутренние узлы без сигнализации о нулевой концентрации взрывоопасных паров считается недопустимым.
Сводная таблица данных
В таблице ниже представлены ключевые параметры, физические основы разделения и критерии эффективности, характерные для принципа действия сепаратора нефтегазоводяной смеси (НГВР) на кустовой площадке, в строгом соответствии с приведенным текстом статьи.
| Категория | Параметр / Характеристика | Значение / Описание (из текста) |
|---|---|---|
| Технические характеристики | Рабочее давление | 0,6–1,6 МПа |
| Допустимая температура среды | От плюс 10 до плюс 90 °C | |
| Производительность (жидкость в сутки) | 10–20 тыс. тонн | |
| Время пребывания продукта | От 5 до 30 минут | |
| Габариты и масса | Длина корпуса | 12 метров |
| Диаметр корпуса | 3 метра | |
| Масса пустого аппарата с опорами | От 25 до 40 тонн | |
| Конструкционные параметры | Толщина стенки корпуса | От 14 до 28 мм |
| Толщина эпоксидного покрытия | Не менее 0,3 мм | |
| Физические основы разделения | Плотность пластовой воды | 1000–1100 кг/м³ |
| Разница плотностей между водой и нефтью | 100–300 кг/м³ | |
| Эффективность и качество | Остаточное содержание воды в нефти (1-я ступень) | Не более 10–20% по объему |
| Содержание нефти в пластовой воде | Менее 0,5% | |
| Содержание капельной жидкости в газе | Не более 0,05–0,1 г/нм³ | |
| Эксплуатационные параметры | Изменение обводненности продукции | С 10 до 90 процентов |
| Стандартный межремонтный интервал | От 6 до 12 месяцев | |
| Дополнительные элементы | Размер улавливаемых капель (каплеуловители) | От 10 мкм |
Частые вопросы по теме (FAQ)
Какой физический принцип лежит в основе разделения фаз в НГВР?
Основной принцип — гравитационное осаждение, основанное на разности плотностей компонентов. Газ (наименьшая плотность) поднимается вверх, вода (1000–1100 кг/м³) оседает внизу, а нефть занимает промежуточное положение. Разница плотностей между водой и нефтью составляет 100–300 кг/м³, что обеспечивает эффективное разделение. Процесс также дополняется лабиринтными перегородками, гидроциклонами и жалюзийными каплеуловителями для интенсификации.
Каковы типовые технические характеристики аппарата НГВР на кустовой площадке?
Типовой аппарат имеет рабочее давление 0,6–1,6 МПа и диапазон рабочих температур от плюс 10 до плюс 90 °C. Производительность достигает 10–20 тысяч тонн жидкости в сутки при времени пребывания продукта 5–30 минут. Габаритные размеры: длина 12 метров, диаметр 3 метра (производительность до 15 000 тонн/сутки). Масса пустого аппарата — от 25 до 40 тонн, толщина стенки корпуса — от 14 до 28 мм.
Как система автоматики поддерживает качество сепарации?
Система автоматического регулирования управляет клапанами сброса газа, отвода нефти и слива воды, отслеживая положение границы раздела сред «нефть—вода» с помощью радарных уровнемеров и датчиков дифференциального давления. Точность поддержания уровня раздела фаз напрямую определяет качество на выходе. При изменении обводненности продукции (от 10 до 90%) система автоматически корректирует давление и положение уровнемеров.
Какие показатели качества продукции гарантируются после первой ступени сепарации?
Остаточное содержание воды в нефти не превышает 10–20% по объему. Содержание нефти в сбрасываемой пластовой воде составляет менее 0,5%, что соответствует требованиям системы поддержания пластового давления (ППД). Выходящий газ осушается до содержания капельной жидкости не более 0,05–0,1 г/нм³ для предотвращения гидратообразования и коррозии.
Почему на кустовой площадке может потребоваться двухступенчатая сепарация?
При высоком газовом факторе первая ступень (высокого давления) отделяет основной объем газа, после чего жидкость дросселируется во второй аппарат низкого давления для удаления растворенного газа. Это исключает образование газовых пробок и повышает стабильность работы насосного оборудования. Состав сырья на кустовой площадке динамичен из-за включения/отключения отдельных скважин, что требует адаптации режимов.
