Применение жидкой керамической теплоизоляции для задвижек и узлов сложной формы
Теплоизоляция запорной арматуры (задвижек, шаровых кранов, вентилей) и фасонных элементов трубопроводов (отводов, тройников, переходов) десятилетиями оставалась узким местом в энергосбережении. Традиционные решения — минеральная вата, вспененный каучук или скорлупы ППУ — плохо прилегают к сложным геометрическим поверхностям (ребрам, шпилькам, уплотнительным гайкам). В результате образуются воздушные карманы, мостики холода и зоны конденсата. Альтернативой выступает жидкая керамическая теплоизоляция (ЖКТ). Эта тонкослойная система на основе акрилового связующего и вакуумированных керамических микросфер позволяет изолировать узел любой конфигурации без зазоров и потери полезного объема.
Физика процесса: почему керамика работает на сложных поверхностях
В основе ЖКТ лежит принцип капсулирования. Акриловая матрица выступает связующим, а полые керамические микросферы (диаметром от 10 до 150 мкм) создают отражающий барьер. Вакуум внутри сфер обеспечивает крайне низкое теплопроводящее значение — 0,001–0,003 Вт/(м·К). Суммарный эффект покрытия толщиной 1–3 мм сопоставим с 50–60 мм базальтовой ваты.

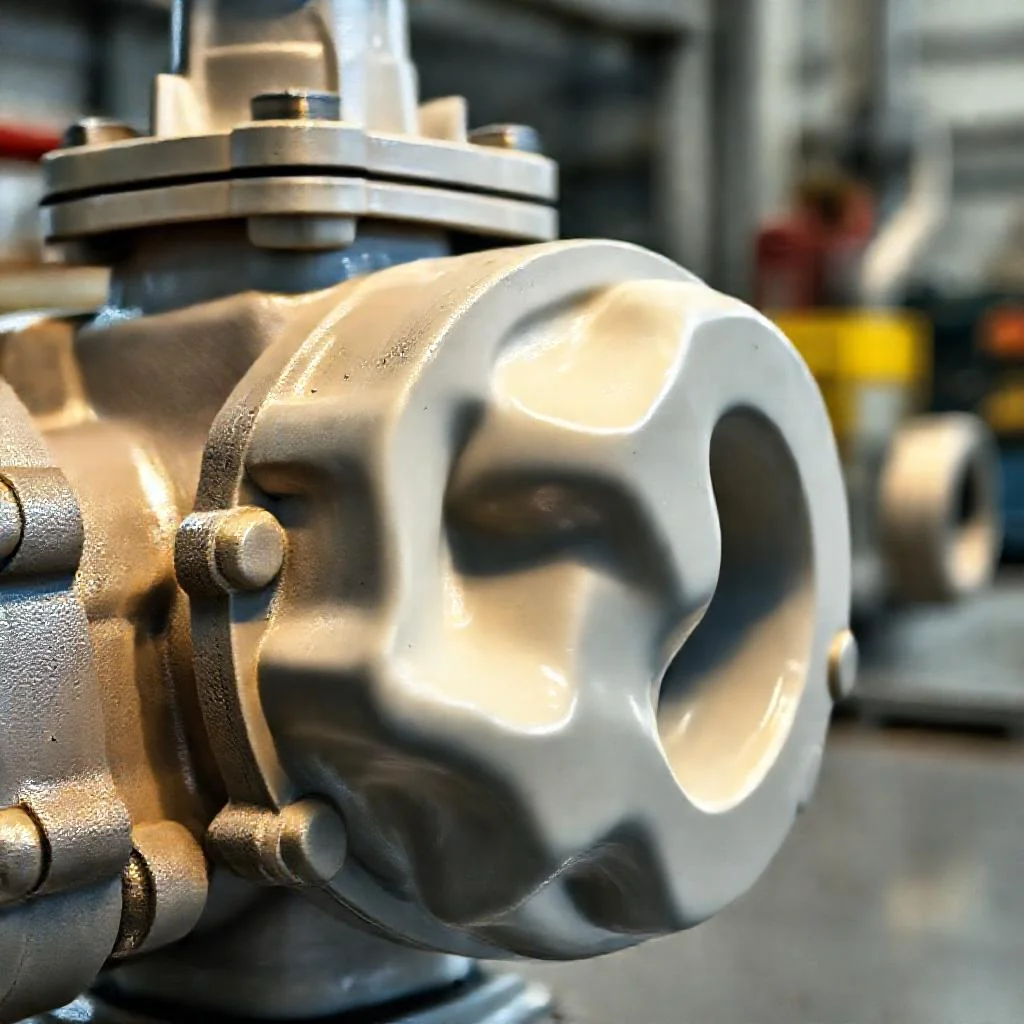

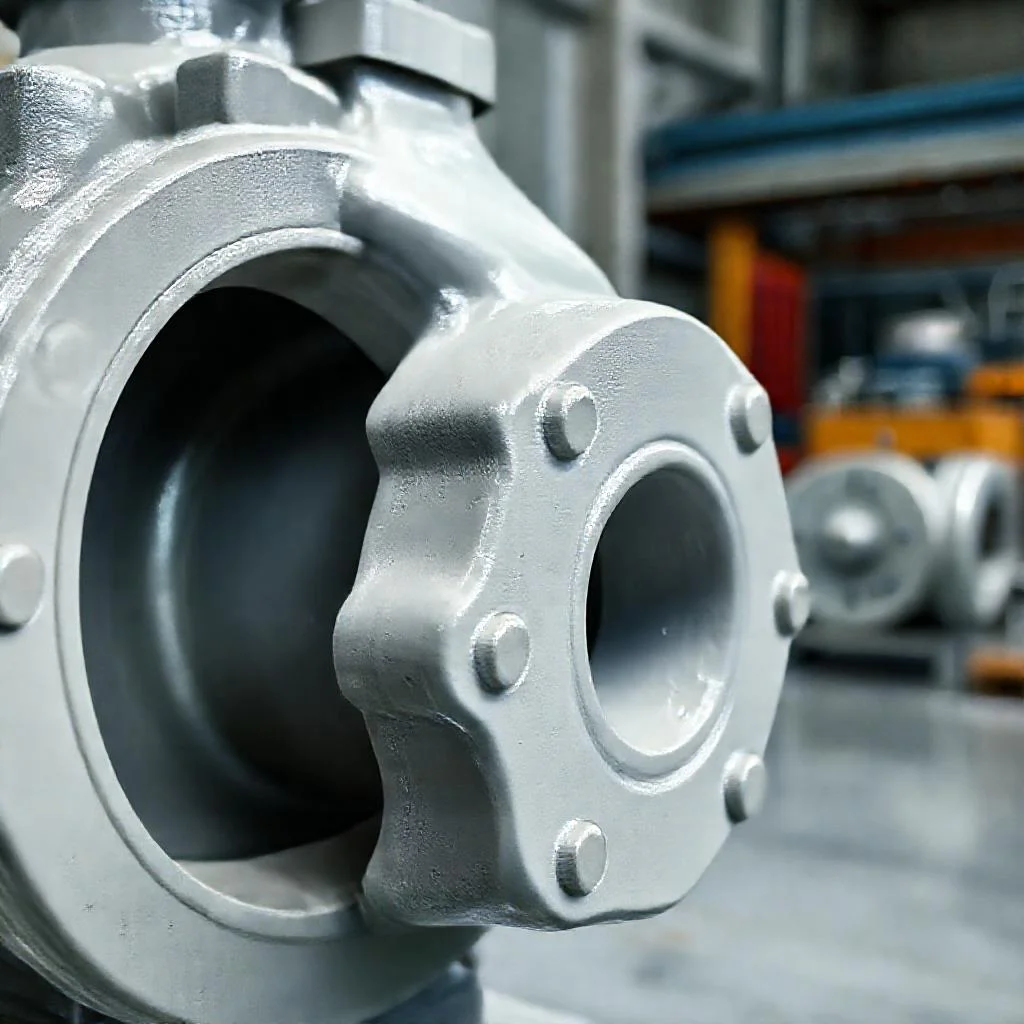

Ключевое преимущество при работе с задвижками — жидкая фаза материала. В отличие от жестких скорлуп, ЖКТ обтекает каждую шпильку, каждый выступ корпуса. После высыхания материал образует бесшовную эластичную мембрану. На поверхности не остается непроклеенных зон. Согласно многочисленным испытаниям (например, в системе сертификации ГОСТ Р 56709 и методикам лабораторий НИИ), коэффициент теплопередачи изолированного узла снижается на 70–85% в зависимости от толщины слоя и температуры среды.
Основные применения: задвижки и арматура
Наибольший экономический эффект ЖКТ демонстрирует на следующих категориях оборудования:
- Клиновые и параллельные задвижки с выступающим маховиком, сальниковым узлом и направляющими ребрами. Традиционный утеплитель приходится резать и подгонять по месту, а стыки требуют последующего уплотнения. ЖКТ наносится за один проход.
- Шаровые краны и пробковые краны большого диаметра (DN 50 и более). Здесь важна подвижность корпуса относительно трубы — теплозащитный слой должен сохранять герметичность при термическом расширении.
- Вентили и обратные клапаны с резьбовыми и фланцевыми соединениями. Жидкая изоляция позволяет выполнить покрытие, не снимая арматуру с линии, и не блокируя доступ к обслуживанию (слой легко удаляется при необходимости).
Узлы сложной формы: тройники, отводы, переходы
Проблема криволинейных поверхностей решается просто: ЖКТ наносится кистью, валиком или безвоздушным распылителем. Материал сам выравнивается под действием поверхностного натяжения и плотно обволакивает радиусы. Отсутствие швов принципиально при изоляции отводов с углами 45° и 90°, а также тройников с перепадом диаметров.
Например, на отводе с радиусом изгиба 1,5 диаметра трубы слой обычного ППУ-скорлупы неизбежно контактирует с воздухом лишь в нескольких точках. Остальной объем заполняется зазором — возникает конвекция воздуха и снижение фактического теплосопротивления. ЖКТ лишена этого недостатка: она прилегает к любому радиусу, не создавая воздушных карманов.
Технология нанесения на арматуру
Подготовка поверхности — единственный этап, требующий жесткости. Металл задвижки или корпус клапана должен быть очищен от ржавчины, старой краски, масла. Допускается наличие плотно держащейся грунтовки — сцепление ЖКТ с большинством эпоксидных покрытий достигает 0,5–1,2 МПа. Для арматуры, работающей при температурах до +200°C, рекомендуется использовать термостойкие версии ЖКТ (с силиконовыми модификаторами).
Нанесение выполняется при температуре окружающего воздуха от +5°C до +35°C (оптимально +15°C…+20°C). Влажность не должна превышать 80%. Каждый слой толщиной 0,5–1 мм требует межслойной сушки 8–24 часа в зависимости от условий. Средний расход на сложные узлы — 1,2–1,5 литра на 1 м² поверхности при толщине 1 мм.
- Первый слой — грунтовочный: разбавленный на 15–20% водой или совместимым разбавителем. Проникает в поры и шероховатости.
- Второй и третий слои — рабочие; формируют расчетное тепловое сопротивление.
- Финишный слой может включать антикоррозионные или гидрофобизирующие добавки.
Температурные и эксплуатационные характеристики
Жидкая керамическая теплоизоляция для промышленной арматуры рассчитана на диапазон от -60°C до +250°C (отдельные составы до +350°C). Это перекрывает режимы как паровых магистралей, так и холодильных систем. Важное ограничение — контакт с открытым паром выше +160°C требует дополнительного армирования или использования модифицированных составов.
На поверхности изолированной задвижки температура внешней стороны при внутренней температуре +120°C снижается до +30…+35°C. Это полностью предотвращает ожоги при случайном касании и исключает конденсацию влаги в помещениях с нормальной влажностью. Коэффициент теплоотдачи падает с 11–14 Вт/(м²·К) до 1,5–2,5 Вт/(м²·К).
Преимущества перед традиционными изоляторами
Сравнение с минеральной ватой и ППУ-скорлупами демонстрирует главные сильные стороны ЖКТ:
- Геометрическая адаптация. На задвижке сложной конфигурации ЖКТ не требует подрезки, стыковки и фиксации хомутами.
- Антикоррозионная защита. Акриловая матрица блокирует доступ кислорода и влаги к металлу. Традиционная вата, наоборот, улавливает влагу и ускоряет коррозию под изоляцией (CUI — corrosion under insulation).
- Толщина. Для арматуры в стесненных условиях (технические этажи, шкафы, подвалы) слой ЖКТ 2–3 мм не изменяет габариты и не мешает обслуживанию.
- Огнестойкость. Большинство сертифицированных составов относятся по пожарной безопасности к группе Г1 (слабогорючие). При воздействии пламени материал запекается, образуя коксовый слой, и замедляет прогрев арматуры.
Расчет экономической эффективности
Оценка потенциала энергосбережения выполняется по простой методике. Для задвижки DN 100 с поверхностью корпуса около 0,8 м² потеря тепла без изоляции при температуре среды +100°C составляет ориентировочно 0,9–1,2 кВт. После нанесения ЖКТ толщиной 2,5 мм потери сокращаются до 0,15–0,2 кВт. При годовом числе часов работы 6000–8000 (типичная котельная или технологическая линия) экономия за один год превышает 6 000 кВт·ч. С учетом стоимости материала и работ окупаемость наступает в течение 8–14 месяцев.
При этом затраты на демонтаж ЖКТ (если требуется ремонт арматуры) минимальны. Слой удаляется механически (скребком или шлифкругом) за 5–10 минут для узла DN 100. После ремонта изоляцию восстанавливают заново — время значительно ниже, чем на монтаж новой минераловатной оболочки.
Возможные ограничения и типовые ошибки
Основная зона риска — применение неподходящих составов на горячих узлах с температурой выше +250°C. Высыхание ЖКТ при превышении рабочей температуры состава ведет к растрескиванию и потере термоизолирующих свойств. Материал должен иметь в паспорте верхнюю рабочую границу не ниже максимальной температуры среды с запасом 20–30°C.
Вторая распространенная ошибка — нанесение одного слоя толщиной свыше 2,5 мм. Это приводит к усадке и образованию кратеров из-за испарения воды из нижних слоев через уже схватившуюся пленку. Поэтому производители нормируют толщину каждого слоя от 0,5 до 1 мм.
Также не следует игнорировать грунтовку. На гладкой оцинковке или черном металле без предварительной обработки отслаивание возможно уже через 1–2 недели. Достаточно легкой абразивной зачистки и обезжиривания — и сцепление становится надежным на годы.
Заключение: рациональный выбор технологичной изоляции
Жидкая керамическая теплоизоляция на сегодня является наиболее технологичным, герметичным и долговечным способом тепловой защиты задвижек, кранов, тройников и прочих узлов сложной формы. Она доказала свою эффективность в системах теплоснабжения, на промышленных паропроводах, нефтехимических установках и объектах ЖКХ. Материал решает проблему мостиков холода, исключает конденсат и ожоги, антикоррозийно защищает арматуру и не мешает ремонту. При грамотном подборе состава и соблюдении технологии нанесения ЖКТ полностью замещает традиционные слоистые утеплители на всей номенклатуре арматуры.
Сводная таблица данных
В таблице ниже представлены строго релевантные характеристики, параметры и сравнительные данные жидкой керамической теплоизоляции (ЖКТ) применительно к задвижкам и узлам сложной формы, согласно тексту статьи.
| Категория / Параметр | Жидкая керамическая теплоизоляция (ЖКТ) | Традиционные решения (минвата, ППУ-скорлупы) |
|---|---|---|
| Диаметр керамических микросфер | от 10 до 150 мкм | — |
| Теплопроводность вакуумированных микросфер | 0,001–0,003 Вт/(м·К) | — |
| Толщина эффективного слоя ЖКТ | 1–3 мм | 50–60 мм (базальтовая вата) |
| Снижение коэффициента теплопередачи узла | на 70–85% | — |
| Адгезия к эпоксидным покрытиям | 0,5–1,2 МПа | — |
| Рабочий диапазон температур (промышленная арматура) | от -60°C до +250°C (отдельные составы до +350°C) | — |
| Температура внешней стороны изолированной задвижки при +120°C внутри | +30…+35°C | — |
| Коэффициент теплоотдачи (поверхности) | снижается с 11–14 Вт/(м²·К) до 1,5–2,5 Вт/(м²·К) | — |
| Температура нанесения | от +5°C до +35°C (оптимально +15°C…+20°C) | — |
| Максимальная влажность при нанесении | не более 80% | — |
| Толщина одного слоя при нанесении | 0,5–1 мм | — |
| Время межслойной сушки | 8–24 часа | — |
| Средний расход на сложные узлы (при толщине 1 мм) | 1,2–1,5 литра на 1 м² | — |
| Потери тепла задвижки DN 100 (0,8 м²) при +100°C без изоляции | — | 0,9–1,2 кВт |
| Потери тепла задвижки DN 100 после нанесения ЖКТ 2,5 мм | 0,15–0,2 кВт | — |
| Годовая экономия (6000–8000 ч/год) | более 6 000 кВт·ч | — |
| Срок окупаемости | 8–14 месяцев | — |
| Прилегание к сложной поверхности | Бесшовное, без зазоров | Образуются воздушные карманы и мостики холода |
| Группа горючести | Г1 (слабогорючие) | — |
| Ограничение по температуре | Контакт с открытым паром выше +160°C требует доработки | — |
| Ограничение по толщине слоя | Запрещено наносить слой толще 2,5 мм за один проход | — |
Частые вопросы по теме (FAQ)
Какой экономии энергии можно достичь при изоляции задвижки жидкой керамической теплоизоляцией?
Согласно данным из статьи, для задвижки DN 100 с поверхностью корпуса около 0,8 м² потеря тепла без изоляции при температуре среды +100°C составляет ориентировочно 0,9–1,2 кВт. После нанесения ЖКТ толщиной 2,5 мм потери сокращаются до 0,15–0,2 кВт. При годовом числе часов работы 6000–8000 экономия за один год превышает 6 000 кВт·ч, а окупаемость наступает в течение 8–14 месяцев.
Какие существуют ограничения по температуре для жидкой керамической теплоизоляции на арматуре?
Стандартная жидкая керамическая теплоизоляция для промышленной арматуры рассчитана на диапазон от -60°C до +250°C (отдельные составы до +350°C). Основная зона риска — применение неподходящих составов на горячих узлах с температурой выше +250°C, что ведет к растрескиванию. Материал должен иметь в паспорте верхнюю рабочую границу не ниже максимальной температуры среды с запасом 20–30°C. Также важен контакт с открытым паром выше +160°C, который требует дополнительного армирования или использования модифицированных составов.
Как жидкая керамическая изоляция решает проблему изоляции сложных узлов, таких как тройники и отводы?
Жидкая фаза материала позволяет изолировать узел любой конфигурации без зазоров. В отличие от жестких скорлуп (ППУ или базальтовой ваты), ЖКТ обтекает каждую шпильку и выступ корпуса, после высыхания образуя бесшовную эластичную мембрану. Например, на отводе с радиусом изгиба 1,5 диаметра трубы слой обычного ППУ-скорлупы контактирует с воздухом лишь в нескольких точках, создавая воздушные карманы и снижая теплосопротивление. ЖКТ же прилегает к любому радиусу, не создавая воздушных карманов.
Какие типичные ошибки при нанесении ЖКТ могут привести к потере свойств?
В статье указаны две основные ошибки. Первая: нанесение одного слоя толщиной свыше 2,5 мм, что приводит к усадке и образованию кратеров из-за испарения воды из нижних слоев (нормированная толщина каждого слоя — от 0,5 до 1 мм). Вторая: игнорирование грунтовки на гладкой оцинковке или черном металле, что может привести к отслаиванию через 1–2 недели. Достаточно легкой абразивной зачистки и обезжиривания для обеспечения надежного сцепления.
Как часто требуется замена или демонтаж такой изоляции для ремонта арматуры?
Затраты на демонтаж ЖКТ минимальны. Слой удаляется механически (скребком или шлифкругом) за 5–10 минут для узла DN 100. После ремонта арматуры изоляция восстанавливается заново, причем время на восстановление значительно ниже, чем на монтаж новой минераловатной оболочки.
