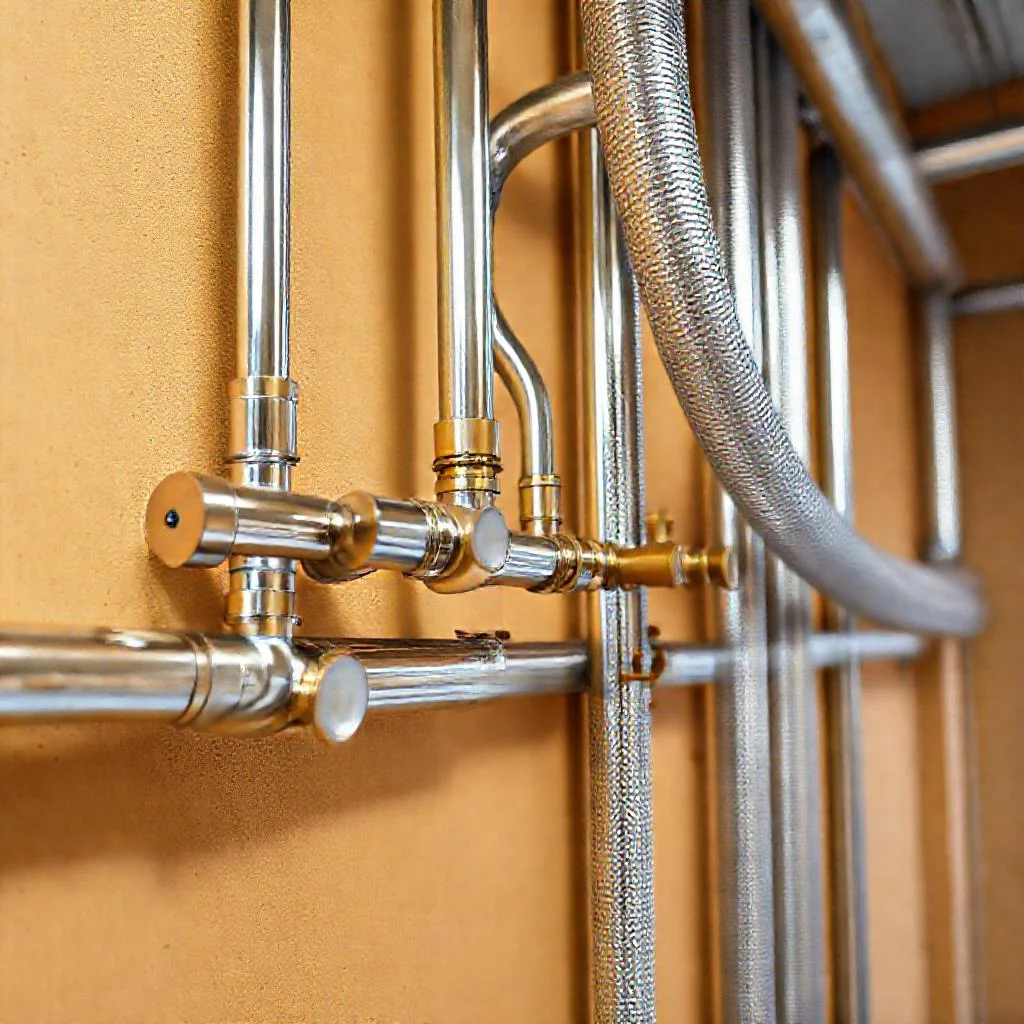

Применение металлопластиковых труб PEX-AL-PEX для открытой разводки отопления
Металлопластиковые трубы PEX-AL-PEX представляют собой пятислойную конструкцию, где внутренний и наружный слои выполнены из сшитого полиэтилена, а между ними находится алюминиевая фольга, соединенная с полимером клеевыми составами. Такая структура создана для объединения химической стойкости полимера с механической прочностью и термостойкостью металла. Открытая разводка отопления с использованием этих труб требует особого внимания к ряду технических деталей, включая температурные режимы, способы крепления и защиту от ультрафиолета.
Конструктивные особенности и физика работы слоев трубы PEX-AL-PEX
Внутренний слой сшитого полиэтилена PEX обеспечивает химическую инертность к теплоносителю и низкое гидравлическое сопротивление. Сшивка молекул полиэтилена создает трехмерную сетку, которая не позволяет материалу плавиться при высоких температурах. Алюминиевая фольга толщиной от 0,2 до 0,4 мм является кислородным барьером и диффузионным затвором. Именно алюминий предотвращает попадание кислорода в систему, что исключает коррозию стальных радиаторов и котлов из черных металлов. Наружный слой PEX защищает алюминий от механических повреждений.
Для открытой прокладки важна способность трубы сохранять форму после изгиба. Алюминиевый слой работает как арматура, фиксирующая радиус. После изгибания труба не стремится вернуться в исходное положение, что позволяет монтировать аккуратные прямые линии без постоянного использования клипс на каждом сантиметре. Однако при нагреве до температур выше 85°C клеевые составы между слоями могут терять прочность, что критично для открытых систем, где визуальный контроль за расслоением затруднен.
Температурные ограничения и срок службы при открытой прокладке
Производители заявляют рабочий диапазон для PEX-AL-PEX от -40°C до +95°C при кратковременных пиках до 110°C. Однако при открытой разводке отопления в жилых помещениях температура на поверхности трубы может достигать 60-80°C. В таких условиях алюминиевая фольга расширяется с коэффициентом 23·10⁻⁶ 1/°C, а полиэтилен — с коэффициентом 150·10⁻⁶ 1/°C. Разница температурного расширения создает внутренние напряжения в клеевом слое. Через 10-15 лет эксплуатации при регулярных циклах нагрев-остывание возможно расслоение.
Для увеличения срока службы при открытой прокладке рекомендуется использовать трубы с алюминиевой фольгой толщиной не менее 0,3 мм. Такие трубы лучше держат форму и меньше деформируются при монтаже. Температура теплоносителя не должна превышать 75°C при постоянной работе. Давление в системе поддерживается в пределах 0,6-1,0 МПа, что соответствует стандартным условиям для автономного отопления.
Монтаж и крепление: клипсы, кронштейны и компенсаторы расширения
Открытая разводка подразумевает фиксацию труб на стенах или полу с помощью специальных клипс или кронштейнов. Шаг крепления для труб диаметром 16 мм составляет 0,4-0,5 метра на горизонтальных участках и 0,6-0,7 метра на вертикальных. Для диаметра 20 мм шаг уменьшается до 0,3-0,4 метра. Использование металлических кронштейнов с резиновыми вкладышами обязательно, чтобы избежать контакта металла с алюминием трубы через поврежденный наружный слой PEX.
Компенсация температурного удлинения при открытой прокладке выполняется двумя способами. Линейное расширение трубы PEX-AL-PEX составляет 0,3-0,5 мм на метр при нагреве на 50°C. На длинных прямых участках более 6 метров ставят П-образные компенсаторы или повороты на 90 градусов. Если пространство ограничено, используют фиксированные опоры через каждые 3 метра с промежуточными скользящими креплениями. Важно оставлять зазор между трубой и стеной не менее 5 мм для свободного движения при тепловом расширении.
Фитинги и соединения: пресс-фитинги против компрессионных
Для открытой разводки отопления применяются два типа фитингов: пресс-фитинги и компрессионные (цанговые). Пресс-фитинги обеспечивают неразъемное соединение с помощью обжимной гильзы из нержавеющей стали. Такое соединение выдерживает давление до 1,6 МПа и не требует подтяжки в процессе эксплуатации. Однако для монтажа необходим специальный пресс-инструмент, который калибрует трубу и обжимает гильзу с усилием от 7 до 12 тонн в зависимости от диаметра.
Компрессионные фитинги собираются вручную с помощью гаечного ключа. Они удобны при ремонте или частичной замене участков, но имеют существенный недостаток для открытой прокладки: из-за циклического нагрева гайка может ослабевать. Через 2-3 года эксплуатации появляются микротечи. Рекомендуется использовать компрессионные фитинги только на подводках к радиаторам, где возможен визуальный контроль. На магистральных участках открытой разводки ставят исключительно пресс-фитинги.
Перед обжимом необходимо калибровать внутренний диаметр трубы фаскорезами. Несоблюдение этого правила приводит к срезанию уплотнительных колец и утечкам. Обжим производится одним движением пресс-клещей до полного закрытия губок. После монтажа каждый фитинг проверяется опрессовкой системы давлением 1,0-1,2 МПа в течение 24 часов.
Антикоррозийная защита и стойкость к ультрафиолету
Наружный слой PEX не устойчив к прямому солнечному свету. При открытой прокладке в местах с естественным освещением трубы должны быть защищены от ультрафиолета. Без защиты под действием УФ-излучения в течение 6-12 месяцев полимер теряет эластичность, становится хрупким и растрескивается. Решением является окраска труб акриловыми или полиуретановыми красками для пластика, либо использование специальных кожухов из вспененного полиэтилена.
Металлопластиковые трубы PEX-AL-PEX не подвержены электрохимической коррозии из-за диэлектрических свойств полимерных слоев. Однако при повреждении алюминиевого слоя, например, от неправильно затянутого хомута, возможна точечная коррозия. В системах с алюминиевыми радиаторами или медными теплообменниками котлов образуется гальваническая пара, ускоряющая разрушение. Для предотвращения используют диэлектрические вставки на соединениях разнородных металлов.
Кислородопроницаемость PEX-AL-PEX составляет менее 0,1 г/м³ за 24 часа при атмосферном давлении. Это соответствует требованиям DIN 4726 для отопительных систем с металлическими элементами. Однако при царапинах наружного слоя до алюминия барьерная функция нарушается. Периодический осмотр труб на предмет механических повреждений обязателен при открытой прокладке.
Гидравлические характеристики и шумоизоляция
Шероховатость внутреннего слоя PEX-AL-PEX составляет 0,01-0,02 мм, что сопоставимо с медными трубами. Это обеспечивает низкое гидравлическое сопротивление при скоростях теплоносителя 0,3-1,0 м/с. Для открытой разводки оптимальный диаметр магистралей составляет 20 мм (наружный), а подводок к радиаторам — 16 мм. При длине магистрали более 30 метров диаметр увеличивают до 25-32 мм, чтобы избежать излишнего шума от турбулентности.
Металлопластиковые трубы обладают более высоким уровнем звукопередачи по сравнению с полипропиленовыми или сшитым полиэтиленом без алюминия. Алюминиевый слой действует как мембрана, передающая вибрацию от потока жидкости. При скорости теплоносителя выше 1,2 м/с возникает свист или гул, особенно на поворотах. Для снижения шума используют демпфирующие прокладки под клипсы или трубы с дополнительным звукоизоляционным покрытием.
Сравнение с альтернативами для открытой прокладки
Для открытой разводки отопления также применяются медные трубы, нержавеющие гофрированные трубы и полипропиленовые армированные трубы. Медь имеет теплопроводность 400 Вт/(м·К), что приводит к теплопотерям на открытых участках, если трубы не изолированы. PEX-AL-PEX с теплопроводностью 0,4-0,5 Вт/(м·К) требует изоляции только для экономии энергии, а не для защиты от ожогов, так как наружный слой нагревается медленнее.
Полипропиленовые армированные трубы значительно дешевле, но их монтаж требует сварочного аппарата и навыков пайки. Качество сварного шва сильно зависит от точности выдержки времени нагрева. PEX-AL-PEX не требует нагрева при монтаже, что исключает риск пережога или недогрева стыков. Гофрированные трубы из нержавейки выдерживают замерзание воды в системе без разрушения, но имеют более высокое гидравлическое сопротивление и сложность в очистке из-за рифлений.
Стоимость металлопластиковых труб PEX-AL-PEX с фитингами для открытой разводки выше, чем у полипропилена, но ниже, чем у меди. Средняя цена за метр трубы 16 мм составляет около 2-4 долларов, фитинги — от 3 до 8 долларов за штуку. Для системы отопления площадью 100 м² с открытой разводкой потребуется примерно 150-200 метров труб и 80-120 фитингов. Окупается такой выбор за счет длительного срока службы (25-30 лет без капитального ремонта) и отсутствия необходимости в покраске или антикоррозийной обработке.
Рекомендации по эксплуатации и обслуживанию
При запуске системы после монтажа проводится промывка чистой водой для удаления стружки и пыли. Первый нагрев осуществляют плавно, повышая температуру на 10-15°C в час, чтобы избежать ударного расширения. Раз в год проверяется давление в системе и состояние фитингов. На открытых участках осматриваются места прохождения труб через стены или перекрытия — здесь защитные гильзы должны быть из ПНД или ПВХ, а не из металла, чтобы не повредить наружный слой.
Замена фильтра грубой очистки на входе в систему производится каждые 6 месяцев. Если теплоноситель содержит абразивные частицы или имеет повышенную жесткость, срок службы труб сокращается из-за истирания внутреннего слоя. Для мягкой воды (до 3 мг-экв/л) износ минимален. При открытой разводке не рекомендуется использовать антифризы на основе этиленгликоля — они разрушают клеевые соединения в PEX-AL-PEX. Допускается пропиленгликоль с концентрацией не более 30%.
Длительный простой системы (более 6 месяцев) при температурах ниже 0°C может привести к замерзанию воды и разрыву трубы. PEX слой эластичен и выдерживает однократное расширение льда до 10%, но алюминий под нагрузкой деформируется необратимо. После замерзания труба теряет герметичность и подлежит замене. Хранение труб при отрицательных температурах допускается, но перед монтажом их выдерживают в теплом помещении не менее 24 часов.
Сводная таблица данных
Ниже представлена таблица, содержащая ключевые технические характеристики, параметры монтажа и эксплуатационные данные для металлопластиковых труб PEX-AL-PEX при использовании в открытых системах отопления. Все показатели строго соответствуют данным из приведенной статьи.
| Параметр / Характеристика | Значение / Описание | Примечания / Дополнительные условия |
|---|---|---|
| Конструкция трубы | Пятислойная: PEX (внутренний) — Клей — Алюминий — Клей — PEX (наружный) | Наружный слой PEX защищает алюминий от механических повреждений. |
| Толщина алюминиевой фольги | 0,2 — 0,4 мм | Для открытой прокладки рекомендуется толщина не менее 0,3 мм для лучшего сохранения формы. |
| Рабочий диапазон температур | От -40°C до +95°C | Кратковременные пики до +110°C. При постоянной работе температура не должна превышать +75°C. |
| Рабочее давление | 0,6 — 1,0 МПа | Стандартные условия для автономного отопления. |
| Коэффициент теплового расширения (алюминий) | 23·10⁻⁶ 1/°C | Разница с полиэтиленом (150·10⁻⁶ 1/°C) создает внутренние напряжения в клеевом слое. |
| Линейное расширение при нагреве на 50°C | 0,3 — 0,5 мм/м | Учитывается при установке компенсаторов на длинных участках. |
| Шаг крепления (диаметр 16 мм) | Горизонтальные участки: 0,4-0,5 м; Вертикальные участки: 0,6-0,7 м | Для открытой фиксации на стенах или полу. |
| Шаг крепления (диаметр 20 мм) | 0,3 — 0,4 м | Рекомендовано для всех типов участков. |
| Рекомендуемые диаметры для разводки | Магистрали: 20 мм (наружный); Подводки к радиаторам: 16 мм | При длине магистрали более 30 метров диаметр увеличивают до 25-32 мм. |
| Скорость теплоносителя | 0,3 — 1,0 м/с | При скорости выше 1,2 м/с возникает шум (свист или гул) из-за мембранного эффекта алюминия. |
| Шероховатость внутреннего слоя | 0,01 — 0,02 мм | Сопоставимо с медными трубами, обеспечивает низкое гидравлическое сопротивление. |
| Теплопроводность трубы PEX-AL-PEX | 0,4 — 0,5 Вт/(м·К) | Для сравнения: теплопроводность меди — 400 Вт/(м·К). Требует изоляции для энергосбережения. |
| Кислородопроницаемость | Менее 0,1 г/м³ за 24 часа | Соответствует требованиям DIN 4726. Барьерная функция нарушается при царапинах до алюминия. |
| Давление опрессовки системы | 1,0 — 1,2 МПа | Проверка в течение 24 часов после монтажа. |
| Типы фитингов | Пресс-фитинги (неразъемные) и Компрессионные/цанговые (разъемные) | На магистралях — только пресс-фитинги. Компрессионные — на подводках к радиаторам для визуального контроля. |
| Давление для пресс-фитингов | До 1,6 МПа | Монтаж требует пресс-инструмента с усилием от 7 до 12 тонн. |
| Срок службы до возможного расслоения | 10-15 лет | При регулярных циклах нагрев-остывание и температурах выше 85°C (риск потери прочности клея). |
| Общий срок службы системы | 25-30 лет | Без капитального ремонта, при соблюдении условий эксплуатации. |
| Стойкость к УФ-излучению | Не устойчив (наружный слой PEX) | Без защиты разрушается за 6-12 месяцев. Рекомендуется окраска акриловыми/полиуретановыми красками. |
| Совместимость с антифризами | Не рекомендуется этиленгликоль; допускается пропиленгликоль (концентрация не более 30%) | Этиленгликоль разрушает клеевые соединения. |
| Устойчивость к замерзанию | Однократное расширение льда до 10% (PEX слой эластичен), но алюминий деформируется необратимо. | После замерзания труба теряет герметичность и подлежит замене. |
| Примерная стоимость (труба 16 мм) | 2-4 доллара за метр | Фитинги — от 3 до 8 долларов за штуку. |
| Расход материалов (для системы 100 м²) | Трубы: 150-200 метров; Фитинги: 80-120 штук | Примерные данные для системы с открытой разводкой. |
Частые вопросы по теме (FAQ)
Каков срок службы металлопластиковых труб PEX-AL-PEX при открытой разводке отопления?
При соблюдении рекомендаций по монтажу и эксплуатации, включая поддержание температуры теплоносителя не выше 75°C при постоянной работе, срок службы составляет 25-30 лет без капитального ремонта. Однако через 10-15 лет эксплуатации при регулярных циклах нагрев-остывание возможно расслоение трубы из-за разницы коэффициентов температурного расширения алюминия (23·10⁻⁶ 1/°C) и полиэтилена (150·10⁻⁶ 1/°C), что создает внутренние напряжения в клеевом слое.
Какие фитинги рекомендуется использовать для открытой разводки отопления на магистральных участках?
На магистральных участках открытой разводки ставят исключительно пресс-фитинги. Они обеспечивают неразъемное соединение с помощью обжимной гильзы из нержавеющей стали, выдерживают давление до 1,6 МПа и не требуют подтяжки в процессе эксплуатации. Компрессионные (цанговые) фитинги, которые собираются вручную, допускаются только на подводках к радиаторам, где возможен визуальный контроль, так как через 2-3 года эксплуатации из-за циклического нагрева гайка может ослабевать, приводя к микротечам.
Нужно ли защищать трубы PEX-AL-PEX от ультрафиолета при открытой прокладке?
Да, обязательно. Наружный слой PEX не устойчив к прямому солнечному свету. Без защиты под действием УФ-излучения в течение 6-12 месяцев полимер теряет эластичность, становится хрупким и растрескивается. Решением является окраска труб акриловыми или полиуретановыми красками для пластика, либо использование специальных кожухов из вспененного полиэтилена.
Какое давление и температура теплоносителя допустимы для PEX-AL-PEX при открытой прокладке?
Производители заявляют рабочий диапазон от -40°C до +95°C при кратковременных пиках до 110°C. Однако для увеличения срока службы при открытой прокладке температура теплоносителя не должна превышать 75°C при постоянной работе. Давление в системе поддерживается в пределах 0,6-1,0 МПа, что соответствует стандартным условиям для автономного отопления.
Какой шаг крепления труб на стене при открытой разводке и как компенсировать тепловое расширение?
Шаг крепления для труб диаметром 16 мм составляет 0,4-0,5 метра на горизонтальных участках и 0,6-0,7 метра на вертикальных. Для диаметра 20 мм шаг уменьшается до 0,3-0,4 метра. Для компенсации температурного удлинения (линейное расширение составляет 0,3-0,5 мм на метр при нагреве на 50°C) на длинных прямых участках более 6 метров ставят П-образные компенсаторы или повороты на 90 градусов. При ограниченном пространстве используют фиксированные опоры через каждые 3 метра с промежуточными скользящими креплениями. Важно оставлять зазор между трубой и стеной не менее 5 мм для свободного движения при тепловом расширении.
