Применение контрольных кабелей (КВВГ) для подключения релейной защиты и автоматики
Современная энергетика немыслима без надежных систем релейной защиты и противоаварийной автоматики (РЗА). Эти системы выступают в роли «сторожевого пса», постоянно контролируя состояние высоковольтного оборудования. Любая ошибка в цепях вторичной коммутации может привести к ложному срабатыванию, отключению потребителей или, что хуже, к каскадной аварии. Ключевым элементом физической передачи сигналов между трансформаторами тока, выключателями и микропроцессорными терминалами выступает контрольный кабель. Среди множества марок кабельной продукции кабель КВВГ (кабель с медными жилами, изоляцией из ПВХ-пластиката, в оболочке из ПВХ-пластиката, без брони) занимает особое место. Его применение в цепях РЗА регламентируется строгими правилами, игнорирование которых недопустимо.
Конструктивные особенности кабеля КВВГ
Для понимания функциональности изделия следует разобрать его конструкцию. Кабель КВВГ состоит из токопроводящих медных жил. Медь в данном случае применяется не случайно: она обладает низким удельным сопротивлением и высокой стойкостью к окислению. Это критически важно для стабильной работы цепей напряжения и тока. Лужение медных жил, характерное для некоторых модификаций (КВВГнг), дополнительно защищает контакты в местах соединения.
Изоляция каждой жилы выполняется из поливинилхлоридного пластиката (ПВХ). Этот материал обеспечивает электрическую прочность изоляции (испытательное напряжение до 2,5 кВ для рабочего напряжения 660 В) и препятствует возникновению токов утечки между жилами. Наружная оболочка также выполнена из ПВХ. Она защищает жилы от механических повреждений, влаги и пыли. Цветовое кодирование жил (обычно черный с белыми цифрами) строго стандартизировано и упрощает монтаж. Именно отсутствие брони отличает КВВГ от кабелей КВБбШв; для стационарной прокладки внутри помещений и шкафов РЗА броня не требуется.
Важное отличие: Кабель КВВГ предназначен исключительно для цепей постоянного и переменного тока напряжением до 660 В (частотой до 100 Гц). Его использование для силовых цепей (например, питания двигателя выключателя) допустимо, но требует проверки сечения по току нагрузки. Для цепей РЗА сечение жил стандартизировано: 1,5 мм² для цепей напряжения и 2,5 мм² для цепей тока.
Функциональная нагрузка в системах РЗА
Контрольные кабели служат связующим звеном между первичным оборудованием и электронными блоками защиты. Выделяют три основных типа цепей, где КВВГ применяется наиболее часто:
1. Токовые цепи (Цепи ТТ). К этим цепям относятся вторичные обмотки трансформаторов тока (ТТ). Кабель подключается к зажимам ТТ и ведет к токовым входам реле (терминала). Характерная особенность — работа при синусоидальных токах промышленной частоты. В аварийных режимах ток короткого замыкания может достигать десятков ампер во вторичной цепи. Кабель КВВГ сечением 2,5 мм² обеспечивает термическую стойкость и минимальное падение напряжения. Изоляция ПВХ не должна разрушаться под действием кратковременного нагрева.
2. Цепи напряжения (Цепи ТН). Подключаются к вторичным обмоткам трансформаторов напряжения. По этим цепям передаются сигналы о величине и фазе напряжения сети. Кабель сечением 1,5 мм² является стандартом для данных цепей. Потери в кабеле при длине линии до 200 метров остаются в пределах допустимой погрешности измерения (не более 0,5% для измерительных приборов 0,5 класса точности). Искажение формы кривой напряжения из-за емкостной утечки кабеля минимизировано за счет конструкции.
3. Цепи управления и сигнализации. Оперативное питание выключателей, цепей включения/отключения, цепи сигнализации положения коммутационных аппаратов. Здесь кабель передает дискретные сигналы (релейные команды). Для цепей управления высоковольтными выключателями с электромагнитными приводами сечение жилы должно быть проверено на падение напряжения при пусковых токах катушек включения. Кабель КВВГ с медными жилами позволяет обеспечить необходимый запас по проводимости.
Технические нормативы и стандарты
Применение контрольных кабелей регламентируется Правилами устройства электроустановок (ПУЭ) и ведомственными стандартами, такими как СТО 56947007-29.240.10.028-2009 (для объектов ПАО «Россети» и РЖД). Выдержка из нормативов:
- Кабели должны быть не распространяющими горение (модификация нг(A)-LS). Для помещений, не опасных в пожарном отношении, допускается КВВГнг.
- Сечение жил для цепей тока должно быть не менее 2,5 мм². Для цепей напряжения — не менее 1,5 мм². Исключение — цепи с трансформаторами напряжения мощностью до 50 Вт, где возможно сечение 1,0 мм².
- Кабели РЗА запрещается прокладывать совместно с силовыми кабелями, если не применяются меры по экранированию. Минимальное расстояние 250 мм.
- Длина контрольного кабеля для токовых цепей не должна превышать 1000 м (для обеспечения точности).
Пример выбора: Для подключения токовых цепей трансформатора тока к микропроцессорному терминалу защиты в распределительном устройстве 10 кВ применяется кабель КВВГнг(А)-LS 7х2,5. Число жил (7) выбирается с учетом резервирования (запас 1 жила + 2 на блокировку). Для цепей напряжения подходит КВВГнг 4х1,5 (фазы A, B, C + нейтраль).

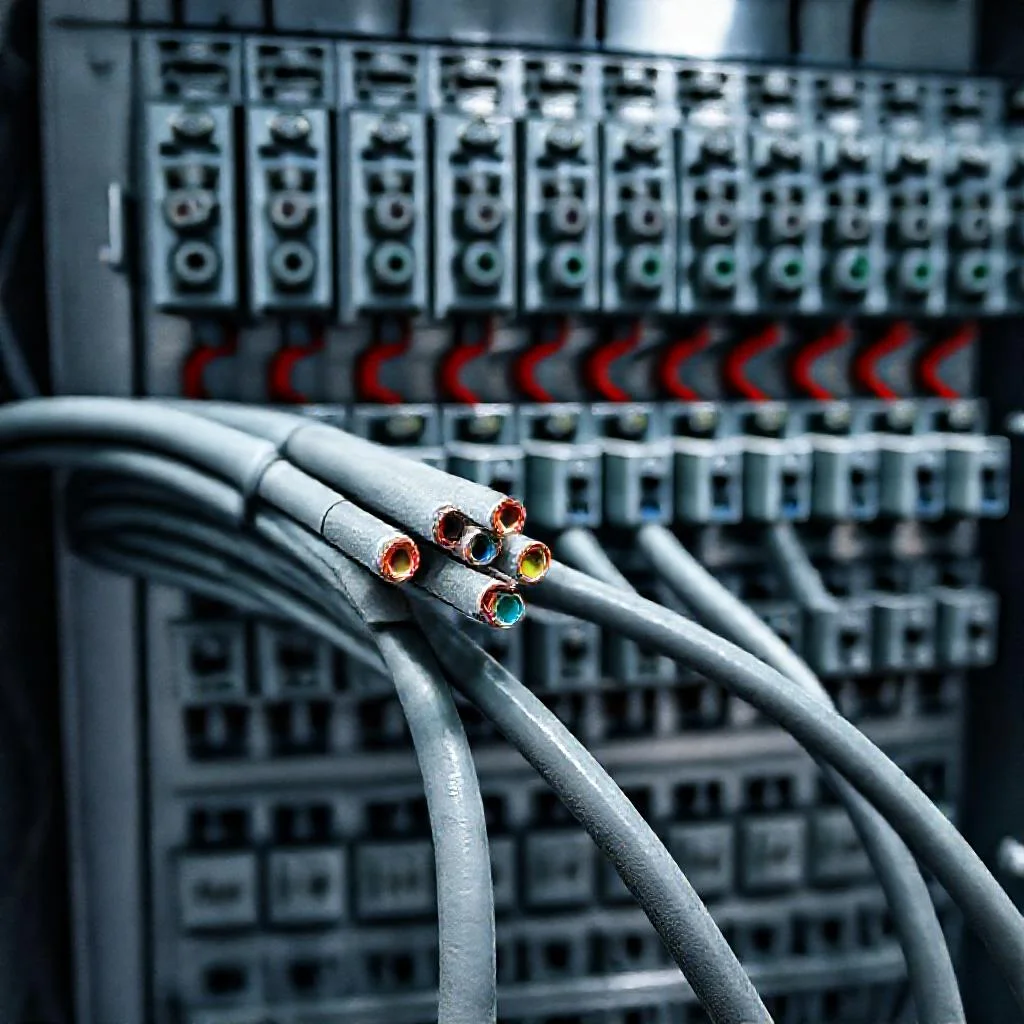

Практический аспект: монтаж в шкафах РЗА
Технология монтажа кабеля КВВГ в шкафах и панелях имеет свои нюансы. Подключение производится через наконечники (гильзы) с последующей оконцовкой на клеммные зажимы (Wago или зажимы типа «кольцо»). Применение простой зачистки и затяжки винтом недопустимо для цепей тока — это создает переходное сопротивление, которое приводит к погрешностям измерений.
При прокладке следует соблюдать радиус изгиба. Для КВВГ он составляет не менее 7,5 наружных диаметров кабеля. Нарушение этого правила приводит к заломам жилы и снижению сечения. Фиксация кабеля должна исключать вибрацию. Внутри шкафов кабель прокладывается в отдельных кабельканалах, отдельно от силовых цепей. Маркировка кабеля (оконцеватели) выполняется согласно принципиальной схеме РЗА. Отсутствие маркировки — грубое нарушение, которое может парализовать работу персонала при поиске неисправности.
Выбор модификаций: когда нужен КВВГнг
Взрывопожаробезопасность — решающий критерий выбора. Для обычных помещений подрядчики часто выбирают КВВГнг (не распространяющий горение при одиночной прокладке). Для групповой прокладки (несколько кабелей в одной трассе) необходим КВВГнг(А)-LS (с пониженным дымо- и газовыделением). Для особо ответственных объектов (АЭС, угольные шахты) применяются экранированные версии (КВВГэ), защищающие от электромагнитных наводок.
Различие в цене между КВВГ и КВВГнг(А)-LS может составлять до 30%. Однако экономия на пожарной безопасности в системах РЗА недопустима. В случае короткого замыкания в самом кабеле (пробой изоляции) ПВХ-пластикат без модификации нг способен поддерживать горение, что приведет к пожару в ячейке КРУ. Поэтому норматив ПУЭ-7 п. 2.3.36 строго требует применения кабелей с низкой горючестью для вторичных цепей.
Типичные ошибки и их последствия
Ошибка 1: Применение алюминиевых жил (кабель АКВВГ). Алюминий подвержен текучести под зажимом. В цепях РЗА контакт со временем ослабевает, что ведет к обрыву цепи или дуге. Использовать алюминий категорически запрещено.
Ошибка 2: Соединение жил скруткой. Даже временное соединение скруткой вносит значительное переходное сопротивление. В цепях тока это создает погрешность измерения до 10%, что может восприниматься защитой как ложный сигнал о перегрузке.
Ошибка 3: Совместная прокладка с силовой кабельной линией на больших расстояниях. Электромагнитное поле силового кабеля наводит в жилах КВВГ постороннюю ЭДС. Это может вызвать ложное срабатывание защиты по напряжению или наложение помех на микроамперные сигналы. Минимальное расстояние — 250 мм при параллельной прокладке.
Ошибка 4: Экономия на сечении. Использование жилы 1,5 мм² для токовых цепей (вместо 2,5 мм²) увеличивает риск перегрева кабеля при коротком замыкании. Вторичный ток может достигать 200 А у многих современных ТТ. При сопротивлении кабеля 14 Ом/км (для 1,5 мм²) просадка напряжения составит значительную величину, что исказит работу защиты.
Актуальные марки и их взаимозаменяемость
На рынке представлены альтернативы КВВГ: кабели с изоляцией из сшитого полиэтилена (СПЭ). Они обладают большей термостойкостью (до 90°C в режиме перегрузки). Однако для цепей РЗА, где температура редко превышает 50-60°C, использование КВВГ (с ПВХ-изоляцией, рабочая температура до 70°C) является экономически обоснованным и нормативно разрешенным. Импортные аналоги, такие как кабели типа NYFY (с медными жилами и ПВХ-изоляцией), полностью взаимозаменяемы с КВВГ.
Заключение
Кабель КВВГ является универсальным и надежным решением для подключения аппаратуры релейной защиты и автоматики. Выбор конкретной модификации (нг, LS, экранированный) диктуется условиями прокладки и степенью ответственности объекта. Соблюдение нормативов ПУЭ в части сечений, условий монтажа (разделение цепей, радиусы изгиба) и применение медных жил гарантируют корректную работу систем РЗА на всем протяжении срока службы (не менее 15 лет). Экономия на кабеле в данном контексте приводит к многократно большим потерям от аварийных отключений. Проектировщик и монтажник обязаны строго руководствоваться принципом «стандарт превыше всего» при выборе кабеля для вторичных цепей.
Сводная таблица данных
В таблице ниже представлены сводные данные по применению контрольного кабеля КВВГ для подключения систем релейной защиты и автоматики (РЗА), включая конструктивные особенности, технические параметры, нормативные требования и типичные ошибки, строго на основе приведенного текста.
| Параметр / Характеристика | Значение / Описание | Примечание / Норматив |
|---|---|---|
| Материал токопроводящих жил | Медь | Высокая стойкость к окислению, низкое удельное сопротивление. Алюминий запрещен. |
| Тип изоляции и оболочки | ПВХ-пластикат (поливинилхлоридный пластикат) | Электрическая прочность изоляции до 2,5 кВ для рабочего напряжения 660 В. |
| Номинальное напряжение | До 660 В (переменного/постоянного тока, частотой до 100 Гц) | Для цепей вторичной коммутации, не для силовых цепей без проверки. |
| Стандартное сечение жил для цепей РЗА | 1,5 мм² (цепи напряжения) и 2,5 мм² (цепи тока) | Исключение: для цепей ТН мощностью до 50 Вт — сечение 1,0 мм² (ПУЭ). |
| Длина кабеля (ограничение) | Не более 1000 м | Для токовых цепей (обеспечение точности измерений). |
| Минимальный радиус изгиба | Не менее 7,5 наружных диаметров кабеля. | Нарушение ведет к заломам жил и снижению сечения. |
| Минимальное расстояние до силовых кабелей | 250 мм (при параллельной прокладке) | Для предотвращения электромагнитных наводок и ложных срабатываний. |
| Цепи напряжения (Цепи ТН) | Сечение 1,5 мм², потери не более 0,5% при длине до 200 м. | Для измерительных приборов класса точности 0,5. |
| Цепи тока (Цепи ТТ) | Сечение не менее 2,5 мм² (термическая стойкость при КЗ). | Вторичный ток при КЗ может достигать десятков ампер. |
| Модификация для пожарной безопасности (одиночная прокладка) | КВВГнг (не распространяет горение при одиночной прокладке) | Допускается в помещениях, не опасных в пожарном отношении. |
| Модификация для групповой прокладки | КВВГнг(А)-LS (с пониженным дымо- и газовыделением) | Требуется для особо ответственных объектов (АЭС, шахты). |
| Экранированная версия | КВВГэ (с экраном) | Для защиты от электромагнитных наводок. |
| Срок службы | Не менее 15 лет | При соблюдении нормативов монтажа и эксплуатации. |
| Рабочая температура (ПВХ изоляция) | До 70°C (в режиме перегрузки — до 90°C для аналогов со СПЭ) | В цепях РЗА температура редко превышает 50-60°C. |
| Типичная ошибка: материал жил | Алюминиевые жилы (кабель АКВВГ) — запрещены | Приводит к ослаблению контакта, обрыву или дуге. |
| Типичная ошибка: соединение | Скрутка жил — запрещена | Вносит погрешность до 10% в токовых цепях. |
| Типичная ошибка: сечение для токовых цепей | Использование 1,5 мм² вместо 2,5 мм² | Приводит к перегреву и просадке напряжения (14 Ом/км для 1,5 мм²). |
Частые вопросы по теме (FAQ)
Какое минимальное сечение жил кабеля КВВГ требуется для подключения токовых цепей и цепей напряжения релейной защиты?
Согласно данным статьи, для токовых цепей (вторичные обмотки трансформаторов тока) сечение жил должно быть не менее 2,5 мм². Для цепей напряжения (вторичные обмотки трансформаторов напряжения) стандартным является сечение 1,5 мм². Исключение составляют цепи с трансформаторами напряжения мощностью до 50 Вт, где возможно применение сечения 1,0 мм².
Почему для цепей релейной защиты и автоматики (РЗА) категорически запрещено использовать кабель с алюминиевыми жилами (например, АКВВГ)?
Как указано в статье, алюминий подвержен текучести под зажимом. В цепях РЗА контакт со временем ослабевает, что ведет к обрыву цепи или возникновению электрической дуги. Применение алюминия для этих целей строго запрещено.
Какие существуют ограничения по совместной прокладке контрольных кабелей КВВГ с силовыми кабелями?
Статья предписывает, что кабели РЗА запрещается прокладывать совместно с силовыми кабелями, если не применяются специальные меры по экранированию. Минимальное допустимое расстояние между ними при параллельной прокладке должно составлять не менее 250 мм. Нарушение этого правила может привести к ложному срабатыванию защиты из-за наведенной ЭДС.
В чем заключается основная ошибка при использовании кабеля КВВГ сечением 1,5 мм² для токовых цепей вместо требуемого 2,5 мм²?
Применение жилы сечением 1,5 мм² для токовых цепей увеличивает риск перегрева кабеля в режиме короткого замыкания, так как вторичный ток современных трансформаторов тока может достигать 200 А. Кроме того, из-за высокого сопротивления такого кабеля (14 Ом/км) возникает значительная просадка напряжения, что искажает работу защиты и может вызвать ложные сигналы.
Для каких условий и объектов применяется кабель КВВГнг(А)-LS, и чем он отличается от обычного КВВГ?
Модификация КВВГнг(А)-LS применяется для групповой прокладки (несколько кабелей в одной трассе) и на особо ответственных объектах, таких как АЭС и угольные шахты. Как указано в статье, этот кабель имеет пониженное дымо- и газовыделение (LS) и не распространяет горение (нг(А)). Обычный КВВГ без индекса «нг» способен поддерживать горение, поэтому норматив ПУЭ-7 строго требует применения кабелей с низкой горючестью для вторичных цепей.
