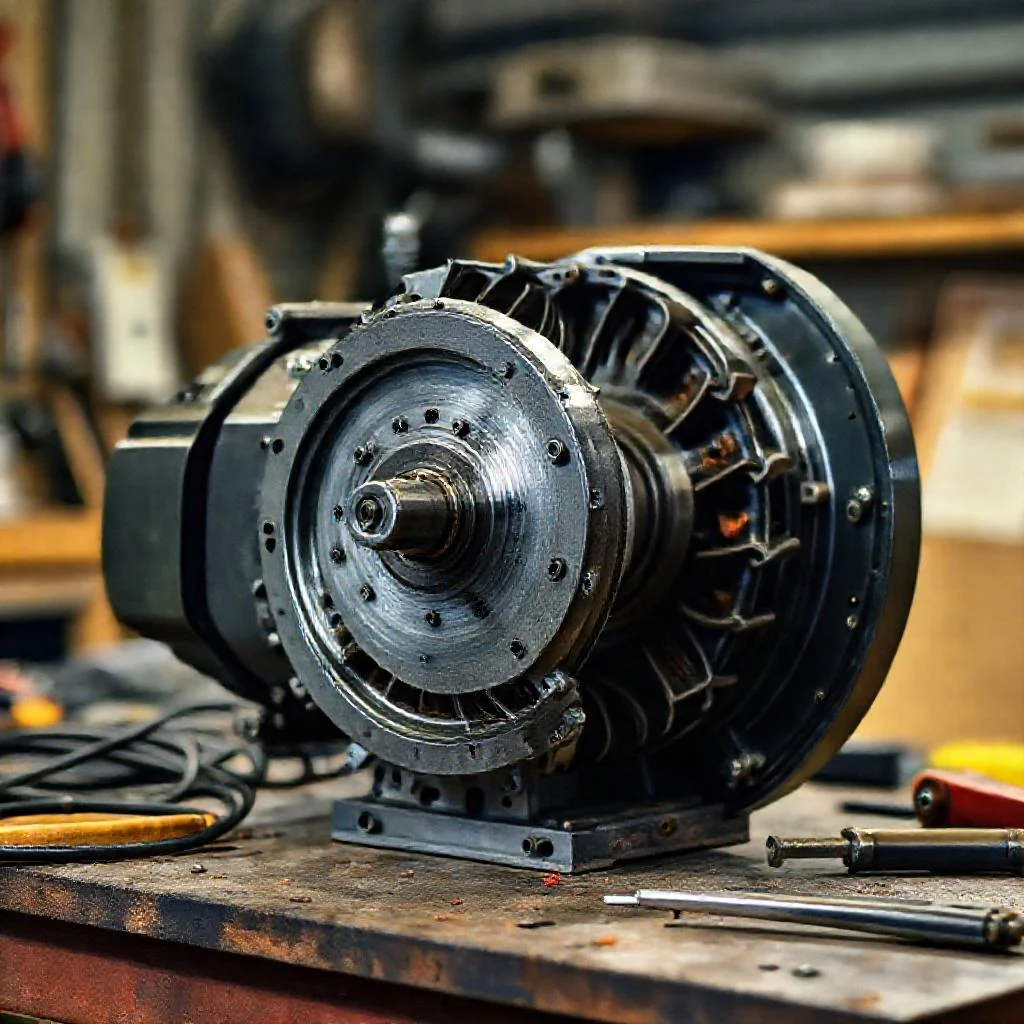

Причины повышенной вибрации электродвигателя на холостом ходу после сборки

Причины повышенной вибрации электродвигателя на холостом ходу после сборки

Повышенная вибрация асинхронного или синхронного электродвигателя после ремонта или переборки является критическим сигналом. Даже если агрегат выходит на номинальную частоту вращения и работает без нагрузки, уровень вибрации не должен превышать значений, установленных ГОСТ ISO 10816-3. Игнорирование этого симптома ведет к ускоренному износу подшипников, разрушению изоляции обмоток и выходу вала из строя. Ниже приведен систематический разбор причин, разделенный по источнику возникновения.

Механический дисбаланс ротора

Самая частая причина вибрации на холостом ходу — остаточный дисбаланс вращающейся части. После сборки ротор может быть неуравновешен из-за замены обмотки, перепрессовки сердечника или установки нового вентилятора. Дисбаланс проявляется вибрацией на частоте вращения вала (1x). Если после ремонта не была проведена динамическая балансировка на двух плоскостях, амплитуда колебаний будет расти пропорционально квадрату частоты вращения.

Эксперты рекомендуют проводить балансировку ротора в сборе с полумуфтой и вентилятором. Отклонение допустимого остаточного дисбаланса для двигателей общего назначения регламентируется ГОСТ 31319-2006. При работе на холостом ходу дисбаланс особенно заметен, так как отсутствует демпфирующее влияние нагрузки.

Деформация или коробление вала

Биение вала более 0,02–0,03 мм на каждые 100 мм длины — прямая причина вибрации. Коробление возникает при неправильном съеме подшипников, перегреве во время сушки обмоток или при транспортировке. Проверка индикатором часового типа в центрах токарного станка обязательна перед сборкой. Даже незначительный изгиб вала создает центробежную силу, которая на холостом ходу приводит к раскачиванию станины.

Проблемы с подшипниковым узлом

Подшипники качения или скольжения требуют особого контроля в процессе сборки. Наиболее частые дефекты включают:

• Перекос наружного кольца из-за загрязнения посадочного места в щите. Любая пылинка или заусенец создают местный натяг, деформирующий дорожку качения.
• Чрезмерный натяг при запрессовке подшипника на вал. Если внутреннее кольцо деформируется, зазор в подшипнике уменьшается, и возникает высокочастотная вибрация.
• Недостаток или избыток смазки. Для подшипников закрытого типа объем смазки должен составлять 30–50 % свободного пространства. Избыток приводит к перегреву и вибрации из-за гидравлического сопротивления.
• Повреждение сепаратора при ударе во время монтажа. Даже невидимая трещина на холостом ходу создает неравномерное качение тел качения.

Нарушение соосности и посадки в статоре

После сборки необходимо проверить совпадение осей статора и ротора. Эксцентриситет воздушного зазора (разница между минимальным и максимальным зазором по окружности) не должен превышать 5–10 % от номинального значения. Если ротор провисает или смещен в сторону, возникает одностороннее магнитное притяжение. Этот эффект, названный «магнитной асимметрией», порождает вибрацию на частоте питающей сети (50 Гц) и ее гармониках.

Измерение воздушного зазора проводится щупом в четырех точках по окружности. Если зазор неравномерен, необходимо проверить посадку сердечника статора в корпусе. Иногда причиной становится ослабление прессовки крайних листов активной стали.

Ослабление крепежа и деформация корпуса

Вибрация на холостом ходу может быть вызвана не ротором, а элементами конструкции. После сборки часто забывают затянуть фундаментные болты или болты крепления подшипниковых щитов к станине. Ослабленный щит резонирует на частоте вращения вала. Аналогичный эффект дает деформация корпуса — если статор был пережат при стяжке пакета, магнитопровод может иметь разную жесткость по окружности.

Особого внимания заслуживает состояние лап двигателя. Трещина на лапе или неплоскостность опорной поверхности приводит к перекосу двигателя на фундаменте. На холостом ходу этот перекос проявляется в виде вибрации с частотой 2x и выше.

Электромагнитные причины (дефекты обмотки)

Даже идеально собранный механически двигатель может вибрировать из-за электрической несимметрии. Основные проблемы встречаются в короткозамкнутом роторе типа «беличья клетка».

• Обрыв стержня ротора. Визуально на холостом ходу двигатель работает ровно, но при этом присутствует низкочастотная вибрация (субгармоника). Обрыв стержня создает пульсации магнитного потока с частотой скольжения.
• Несимметрия фазных сопротивлений статора. Разница в сопротивлениях обмоток более 2 % ведет к появлению обратного магнитного поля. Это поле тормозит ротор и вызывает биения с частотой 100 Гц (в сети 50 Гц).
• Межвитковое замыкание. Даже одно замкнутое кольцо витков создает локальный перегрев и электрическое биение. На холостом ходу вибрация может быть слабой, но с повышением температуры растет.

Влияние соединительной муфты и нагрузки

Хотя рассматривается режим холостого хода, вибрация может передаваться от полумуфты, закрепленной на валу. Если после сборки была установлена новая муфта (упругая, зубчатая), то ее дисбаланс или перекос добавляется к ротору. Пальцы упругих муфт должны иметь одинаковую жесткость, а зубчатые — равномерный износ. Перед пуском на холостом ходу рекомендуется вращать ротор вручную, чтобы проверить отсутствие механических заеданий в соединительном устройстве.

Резонанс механической системы

Собранный двигатель, установленный на фундамент или раму, образует колебательную систему. Если частота вращения ротора совпадает с собственной частотой этой системы, возникает резонанс. На холостом ходу двигатель быстро проходит через резонансную зону при разгоне, но если резонансная точка лежит точно на рабочей частоте, вибрация будет максимальной. Причина часто кроется в неправильном выборе высоты центра вала относительно опор или в использовании слишком гибкого основания.

Перекос ременной передачи или вентилятора

Даже если двигатель работает вхолостую, на его валу может быть установлен шкив ременной передачи или вентилятор системы охлаждения. Непараллельность плоскостей шкивов или биение ступицы вентилятора создает радиальную силу. Эта сила проявляется вибрацией на холостом ходу, так как ремень или лопасти создают переменную нагрузку. Проверка осевого и радиального биения шкива должна проводиться до пуска.

Последствия неправильной укладки обмотки

При ремонте статора иногда нарушается геометрия паза. Лобовые части обмотки должны быть плотно закреплены бандажом или пропитаны лаком. Если после сборки обмотка ослабла, под действием переменного магнитного поля возникает вибрация проводов с частотой 100 Гц. Эта вибрация передается на сердечник и корпус. Особенно заметно явление в двигателях с открытыми пазами, где клинья могут вылететь или ослабнуть.

Грязь, остатки жидкости или посторонние предметы

В процессе ремонта в полости ротора или на вентиляторе могут остаться: кусочки изоляции, обрывки бандажа, песок или масло. При вращении даже мелкий предмет создает значительную центробежную силу. На высоких оборотах это вызывает внезапную вибрацию, которая может исчезнуть при снятии группы вентилятора. Перед сборкой следует обязательно продуть сжатым воздухом внутренние полости.

Таблица: Влияние дефектов на частотный спектр вибрации

Для точной диагностики специалистам полезно соотносить вид вибрации с ее частотой. Ниже приведено краткое соответствие:

• Частота 1x (синхронная) — дисбаланс, изгиб вала, неравномерный зазор между статором и ротором.
• Частота 2x — перекос муфты, эллиптичность шеек вала, ослабление крепежа.
• Высокие гармоники (4x–6x) — дефекты подшипников качения, волнистость дорожек качения.
• Частота 50 Гц (сетевая) — межвитковое замыкание статора, несимметрия фаз, вибрация лобовых частей.
• Низкочастотные биения (0,5–5 Гц) — обрыв стержней ротора, пульсации тока из-за контакта щеток (у двигателей с фазным ротором).

Практические рекомендации по устранению

Порядок действий для снижения вибрации на холостом ходу:

1. Проверить индикатором биение вала и щупом воздушный зазор.
2. Выполнить динамическую балансировку ротора в сборе с вентилятором и полумуфтой.
3. Заменить подшипники, если есть следы перекоса или деформации. Использовать только подшипники рекомендованного класса точности.
4. Проверить виброизолирующие резиновые прокладки под лапами двигателя. Прокладки должны быть одинаковой высоты и без трещин.
5. Измерить сопротивление изоляции и омическое сопротивление обмоток статора для выявления несимметрии.
6. Провести тест снятия вентилятора. Если вибрация снизилась, причина в дисбалансе вентилятора или его перекосе.

Заключение

Повышенная вибрация после сборки не является нормой. Независимо от того, выполняется ли ремонт в мастерской на заводе или на месте эксплуатации, каждая из перечисленных причин подлежит проверке. Использование виброметра и спектроанализатора позволяет точно определить источник. Соблюдение технологии балансировки, контроль посадок подшипников и проверка электрической симметрии являются обязательными этапами. Только так можно гарантировать устойчивую работу двигателя на холостом ходу и последующий долгий срок службы под нагрузкой.

Сводная таблица данных

В таблице ниже систематизированы основные причины повышенной вибрации электродвигателя на холостом ходу после сборки. Для каждого дефекта указан характерный частотный спектр вибрации, ключевые диагностические признаки и контрольные параметры, упомянутые в статье. Данные строго соответствуют приведенному тексту.

Источник / Причина	Характерная частота вибрации	Ключевые параметры / Диагностический признак	Норма / Допуск (из текста)
Механический дисбаланс ротора	1x (синхронная частота вращения вала)	Остаточный дисбаланс после замены обмотки, перепрессовки сердечника или установки нового вентилятора. Амплитуда растет пропорционально квадрату частоты вращения.	Допустимый остаточный дисбаланс по ГОСТ 31319-2006. На холостом ходу дисбаланс особенно заметен из-за отсутствия демпфирования нагрузкой.
Деформация или коробление вала	1x (синхронная частота вращения вала)	Биение вала, изгиб, создающий центробежную силу. Возникает при неправильном съеме подшипников, перегреве или транспортировке.	Биение более 0,02–0,03 мм на каждые 100 мм длины вала — прямая причина вибрации.
Перекос наружного кольца подшипника	Высокие гармоники (4x–6x)	Загрязнение посадочного места в щите (пыль, заусенцы), создающее местный натяг и деформацию дорожки качения.	Не указан конкретный допуск в мм, но указано, что любая пылинка или заусенец недопустимы.
Чрезмерный натяг при запрессовке подшипника на вал	Высокочастотная вибрация	Деформация внутреннего кольца, уменьшение зазора в подшипнике.	Не указан конкретный допуск натяга, указано качественно: «чрезмерный натяг» недопустим.
Недостаток или избыток смазки подшипников	Не указана частота (общий рост вибрации и перегрев)	Гидравлическое сопротивление при избытке смазки, перегрев.	Объем смазки для подшипников закрытого типа: 30–50 % свободного пространства.
Повреждение сепаратора подшипника	Высокие гармоники (4x–6x)	Неравномерное качение тел качения из-за трещины, полученной при ударе во время монтажа.	Не указан допуск, трещины недопустимы.
Нарушение соосности и посадки в статоре (эксцентриситет воздушного зазора)	50 Гц (сетевая частота) и ее гармоники	Одностороннее магнитное притяжение из-за «магнитной асимметрии». Ротор провисает или смещен в сторону.	Эксцентриситет воздушного зазора: разница между min и max зазором не должна превышать 5–10 % от номинального значения.
Ослабление крепежа (фундаментные болты, болты щитов)	Частота 2x и выше	Резонанс ослабленного щита на частоте вращения. Перекос двигателя из-за трещины на лапе или неплоскостности опоры.	Не указан крутящий момент затяжки, указано качественно: «часто забывают затянуть».
Обрыв стержня ротора («беличья клетка»)	Низкочастотные биения (субгармоника), 0,5–5 Гц	Пульсации магнитного потока с частотой скольжения. Визуально на ХХ работа ровная, но присутствует низкочастотная вибрация.	Не указан количественный допуск, наличие обрыва недопустимо.
Несимметрия фазных сопротивлений статора	100 Гц (в сети 50 Гц) / 2x сетевой	Появление обратного магнитного поля, торможение ротора, биения.	Разница в сопротивлениях обмоток статора не должна превышать 2 %.
Межвитковое замыкание статора	50 Гц (сетевая частота)	Локальный перегрев, электрическое биение. На ХХ вибрация слабая, растет с температурой.	Не указан количественный допуск, замыкание недопустимо.
Перекос соединительной муфты / дисбаланс полумуфты	1x (дисбаланс), 2x (перекос)	Дисбаланс или перекос новой муфты (упругой, зубчатой). Пальцы муфт должны иметь одинаковую жесткость.	Не указан допуск в мм, дополнительно рекомендуется ручное проворачивание для проверки заеданий.
Резонанс механической системы (фундамент/рама)	Совпадение частоты вращения ротора с собственной частотой системы	Максимальная вибрация на рабочей частоте. Причина: неправильная высота центра вала или гибкое основание.	Не указан числовой допуск, необходимо избегать совпадения частот.
Перекос ременной передачи или вентилятора	Не указана конкретная частота (радиальная сила)	Непараллельность плоскостей шкивов, биение ступицы вентилятора.	Проверка осевого и радиального биения шкива обязательна до пуска. Числовой допуск не указан.
Неправильная укладка обмотки (ослабление лобовых частей)	100 Гц (частота переменного магнитного поля)	Ослабление бандажа или пропитки, вибрация проводов передается на сердечник и корпус. Особенно заметно в двигателях с открытыми пазами.	Числовой допуск не указан, требуется плотное крепление.
Грязь, остатки жидкости или посторонние предметы	Не указана частота (внезапная вибрация на высоких оборотах)	Кусочки изоляции, песок, масло в полости ротора или на вентиляторе.	Требуется обязательная продувка сжатым воздухом перед сборкой.

Частые вопросы по теме (FAQ)

После сборки двигатель вибрирует на холостом ходу с частотой вращения вала (1x). Какая причина наиболее вероятна?

Наиболее вероятная причина — остаточный механический дисбаланс ротора. Согласно данным статьи, дисбаланс возникает после замены обмотки, перепрессовки сердечника или установки нового вентилятора, если не была проведена динамическая балансировка на двух плоскостях. Амплитуда колебаний в этом случае растет пропорционально квадрату частоты вращения.

Вибрация проявляется на частоте 50 Гц. С чем это может быть связано?

Вибрация на частоте питающей сети (50 Гц) и ее гармониках, как указано в статье, является признаком «магнитной асимметрии». Она возникает из-за эксцентриситета воздушного зазора (разница зазора по окружности более 5–10%), вызывающего одностороннее магнитное притяжение. Также это может указывать на межвитковое замыкание статора или несимметрию фаз.

Каковы основные дефекты подшипникового узла, вызывающие вибрацию после сборки?

Статья выделяет четыре ключевых дефекта: перекос наружного кольца из-за загрязнения посадочного места, чрезмерный натяг при запрессовке подшипника на вал, нарушение объема смазки (должно быть 30–50% свободного пространства), а также повреждение сепаратора при ударе во время монтажа. Любой из этих дефектов создает неравномерное качение и высокочастотную вибрацию.

Может ли вибрация на холостом ходу быть вызвана не самим ротором, а конструкцией?

Да, согласно статье, вибрация может быть вызвана ослаблением крепежа (фундаментных болтов или болтов подшипниковых щитов), деформацией корпуса, а также трещиной или неплоскостностью опорных лап двигателя. В таких случаях вибрация проявляется на частоте 2x и выше. Ослабленный щит резонирует на частоте вращения вала.

Как проверить, связана ли вибрация с дисбалансом вентилятора или муфты?

Статья рекомендует провести тест снятия вентилятора: если после его демонтажа вибрация снизилась, причина именно в дисбалансе или перекосе вентилятора. Для муфты перед пуском следует вручную провернуть ротор, чтобы убедиться в отсутствии механических заеданий. Дисбаланс новой полумуфты или ее перекос добавляется к вибрации ротора даже на холостом ходу.
