Правила маркировки фаз (А, В, С) и цветовая кодировка шин в распределительных устройствах
Общие принципы идентификации в электроустановках
Маркировка фазных проводников и сборных шин является обязательным требованием для безопасной эксплуатации электроустановок. Система цветовой и буквенной идентификации позволяет персоналу быстро ориентироваться в схеме соединений. Это критически важно при проведении переключений, ремонтных работ и оперативных действий. Неправильная расцветка или её отсутствие напрямую ведёт к риску ошибочных подключений. Такие ошибки приводят к коротким замыканиям, выходу оборудования из строя и поражению электрическим током.
Нормативная база и действующие стандарты
Требования к цветовой и буквенной маркировке фаз регламентируются несколькими документами. Основным стандартом на территории Российской Федерации является ГОСТ Р 50462-2009 (МЭК 60446-2007). Этот стандарт устанавливает правила идентификации проводников по цветам и буквенно-цифровым обозначениям. Дополнительно применяются Правила устройства электроустановок (ПУЭ) и отраслевые нормы. Международные стандарты IEC, в частности IEC 60445, гармонизированы с российскими нормативами. Для оборудования, поставляемого из-за рубежа, допустимы отклонения, однако при монтаже на объекте применяются локальные правила.

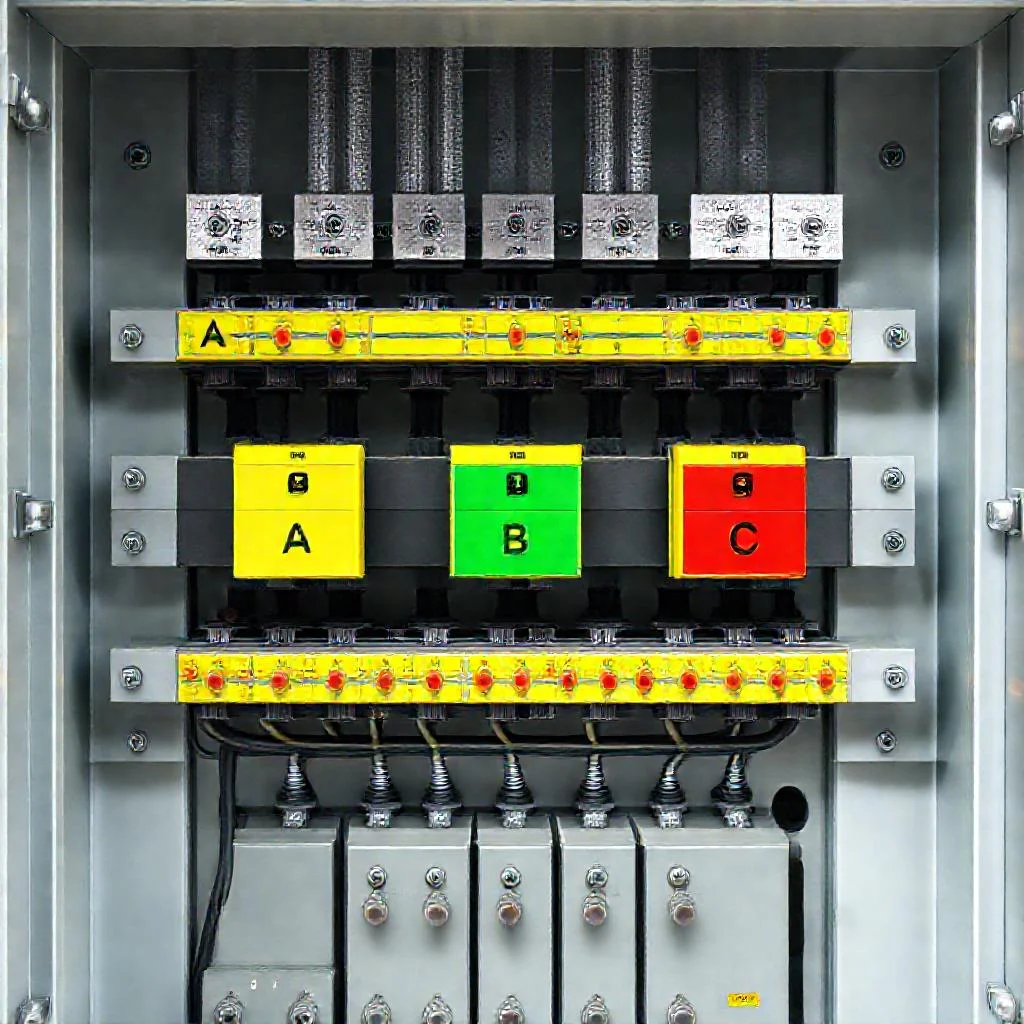

Цветовая кодировка фазных шин: канонические цвета
Согласно действующему стандарту, для трёхфазных цепей переменного тока установлены строго определённые цвета. Фаза А (L1) окрашивается в жёлтый цвет. Фаза В (L2) окрашивается в зелёный цвет. Фаза С (L3) окрашивается в красный цвет. Эта цветовая триада является основой идентификации в распределительных устройствах напряжением до 1 кВ и выше. Важно отметить, что оттенки жёлтого и зелёного должны быть чётко различимы, чтобы исключить путаницу с жёлто-зелёной маркировкой защитного заземления.
Маркировка шин нулевого рабочего (N) и защитного (PE) проводников
Отдельные цвета установлены для нейтральных и защитных проводников. Нулевой рабочий проводник (N) маркируется голубым или светло-синим цветом по всей длине. Защитный заземляющий проводник (PE) имеет двухцветную жёлто-зелёную окраску. Комбинированный проводник PEN (совмещённый нулевой и защитный) маркируется голубым цветом с жёлто-зелёными полосами на концах или жёлто-зелёным цветом с голубыми полосами. В распределительных устройствах шины N и PE также окрашиваются соответствующими цветами. Шина заземления часто выполняется без изоляции, но с нанесением краски нужного цвета на доступных участках.
Буквенно-цифровое обозначение фаз в распредустройствах
Помимо цвета, на шины и кабельные наконечники наносятся буквенные или цифровые маркеры. Фазы обозначаются латинскими литерами A, B и C или L1, L2, L3. На практике чаще используется буквенная маркировка A-B-C. На корпусах щитов и шкафов возле мест подключения вводных кабелей обязательно ставятся таблички или бирки с обозначением фазы. Маркировка наносится несмываемым способом — гравировкой, штамповкой или термоусадочными трубками с литерой. Цифровая маркировка (1-2-3) применяется реже, преимущественно в автоматике или при схемотехнике зарубежных производителей.
Порядок чередования фаз и расположение шин при монтаже
При монтаже шинных мостов и сборных шин в распределительных устройствах соблюдается порядок расположения фаз. Стандартный порядок чередования — A, B, C (жёлтый, зелёный, красный). При горизонтальном расположении шин (слева направо или спереди назад) первой устанавливается фаза A, затем B, затем C. При вертикальном расположении шин (сверху вниз) фаза A располагается сверху, фаза B посередине, фаза C снизу. При ответвлениях от сборных шин порядок чередования сохраняется. Отклонение от этого порядка допустимо только при соответствующем обосновании в проекте и при условии нанесения ясных предупреждающих надписей.
Исключения для шинопроводов и комплектных устройств
Для закрытых токопроводов и шинопроводов заводского изготовления цветовая маркировка может отличаться от открытых шинных конструкций. Заводские комплектные распределительные устройства (КРУ, КСО, ЩО) часто имеют изолированные шины, где цветовая индикация обеспечивается цветом самой изоляции. В таких системах приоритет отдаётся маркировке на корпусе ячейки и на схеме соединений. Если изоляция шин не имеет цвета (серая, чёрная), на неё обязательно наносятся цветные полосы или устанавливаются маркировочные кольца. При замене шин на ремонтные или на участке временного электроснабжения цветовая маркировка должна быть восстановлена в кратчайшие сроки.
Требования к контрастности и долговечности маркировки
Цветовая кодировка должна сохранять свои свойства в течение всего срока службы устройства. Краска или термоусадочная трубка должны быть устойчивы к нагреву, ультрафиолету и агрессивным средам. Обязательно наличие контраста между цветом шины и фоном изолятора или заземлённой конструкции. Если шина окрашена в жёлтый цвет, а задняя стенка шкафа также жёлтая, это недопустимо. Цвета должны быть чёткими и однозначно идентифицируемыми даже при плохом освещении. Для маркировки кабельных жил в распределительных устройствах применяются те же цвета, что и для шин, но допускается использование бирок с обозначением фазы.
Особенности маркировки в сетях постоянного тока
Для распределительных устройств постоянного тока применяются иные цветовые решения. Положительная шина (+) маркируется красным цветом. Отрицательная шина (-) маркируется синим цветом. Средняя шина (M) маркируется голубым цветом. При этом жёлтый, зелёный и красный цвета для трёхфазного переменного тока не используются в цепях постоянного тока. На щитах постоянного тока оперативного питания подстанций маркировка выполняется по тем же принципам, что и на силовых сборках. Защитный проводник PE в сетях постоянного тока остаётся жёлто-зелёным.
Маркировка фазировки при вводе резерва и секционировании
В распределительных устройствах с двумя или более секциями шин маркировка фаз усложняется. На вводах от разных источников питания (трансформаторов, генераторов) фазировка может не совпадать. Для каждой секции шин маркировка выполняется независимо, но с указанием номера секции. Например, на секции шин №1 фаза A будет иметь метку 1A, на секции №2 — 2A. Это критически важно при включении секционного выключателя или при переводе нагрузки на резервный ввод. Цветовая кодировка шин при этом остаётся единой для всех секций, но буквенно-цифровая маркировка (1A, 2A) устраняет неоднозначность. Оперативный персонал обязан сверять соответствие маркировки перед каждым переключением.
Контроль правильности маркировки и верификация
После монтажа и перед вводом в эксплуатацию выполняется контрольное фазирование распределительного устройства. Проверяется соответствие цветовой и буквенной маркировки фактическому чередованию фаз. Для этого используется фазоуказатель или указатель последовательности фаз. Результаты проверки заносятся в протокол наладочных работ. При обнаружении несоответствия маркировка исправляется. Запрещается эксплуатация распределительного устройства при отсутствии или неверной маркировке на шинах, если это не оговорено технологической инструкцией. Для обеспечения безопасности при замене участка шины проверка и маркировка выполняются заново.
Типичные ошибки и случаи несоответствия
Наиболее распространённая ошибка — перестановка фаз B и C, когда зелёный и красный цвета оказываются перепутаны. Вторая по частоте ошибка — использование жёлтого цвета в качестве заземления или наоборот (нанесение жёлто-зелёной полосы на фазную шину). Категорически недопустима маркировка фазной шины жёлто-зелёным цветом, зарезервированным для PE проводника. Ещё одна проблема — выцветание окраски со временем, из-за чего жёлтый становится бледно-лимонным, а зелёный — серо-зелёным. При модернизации старого оборудования, где применялась маркировка по устаревшим стандартам (например, чёрная, белая, красная), необходимо полностью привести маркировку к современным требованиям.
Заключение
Правильная маркировка фаз и цветовая кодировка шин — базовый элемент культуры безопасности в электроэнергетике. Стандартные цвета (жёлтый, зелёный, красный) и буквенные обозначения (A, B, C) позволяют унифицировать оборудование и снизить риск ошибочных действий. Соблюдение нормативных требований ГОСТ Р 50462 и ПУЭ обязательно для всех юридических лиц и индивидуальных предпринимателей, эксплуатирующих электроустановки. Контроль за состоянием маркировки должен проводиться в рамках планово-предупредительных ремонтов. Каждый специалист, работающий с распределительными устройствами, обязан знать и соблюдать правила цветовой идентификации шин и проводников.
Сводная таблица данных
В таблице ниже приведены сводные данные по цветовой и буквенной маркировке проводников и шин в распределительных устройствах, а также порядок их расположения, согласно тексту статьи. Все параметры строго соответствуют описанию.
| Тип проводника / Шины | Буквенно-цифровое обозначение | Цветовая кодировка (канонический цвет) | Порядок расположения при монтаже |
|---|---|---|---|
| Фаза A (L1) | А, L1 | Жёлтый | При горизонтальном расположении (слева направо или спереди назад) — первая. При вертикальном расположении (сверху вниз) — сверху. |
| Фаза B (L2) | B, L2 | Зелёный | При горизонтальном расположении — между A и C. При вертикальном расположении — посередине. |
| Фаза C (L3) | C, L3 | Красный | При горизонтальном расположении — последняя. При вертикальном расположении — снизу. |
| Нулевой рабочий проводник (N) | N | Голубой или светло-синий | Не указано |
| Защитный заземляющий проводник (PE) | PE | Двухцветный жёлто-зелёный | Не указано |
| Совмещённый (нулевой и защитный) проводник (PEN) | PEN | Голубой с жёлто-зелёными полосами на концах или жёлто-зелёный с голубыми полосами | Не указано |
Частые вопросы по теме (FAQ)
Какие цвета используются для маркировки фаз A, B и C в распределительных устройствах?
Согласно ГОСТ Р 50462-2009, для трехфазных цепей переменного тока установлены строго определенные цвета: фаза А (L1) окрашивается в желтый цвет, фаза В (L2) — в зеленый цвет, фаза С (L3) — в красный цвет. Эта цветовая триада является основой идентификации в распределительных устройствах напряжением до 1 кВ и выше.
Как маркируются нулевой рабочий (N) и защитный (PE) проводники?
Нулевой рабочий проводник (N) маркируется голубым или светло-синим цветом по всей длине. Защитный заземляющий проводник (PE) имеет двухцветную желто-зеленую окраску. Комбинированный проводник PEN (совмещенный нулевой и защитный) маркируется голубым цветом с желто-зелеными полосами на концах или желто-зеленым цветом с голубыми полосами.
Каков порядок расположения шин по фазам при монтаже?
Стандартный порядок чередования — A, B, C (желтый, зеленый, красный). При горизонтальном расположении шин (слева направо или спереди назад) первой устанавливается фаза A, затем B, затем C. При вертикальном расположении шин (сверху вниз) фаза A располагается сверху, фаза B посередине, фаза C снизу.
Какие буквенные обозначения наносятся на шины помимо цвета?
На шины и кабельные наконечники наносятся буквенные или цифровые маркеры. Фазы обозначаются латинскими литерами A, B и C или L1, L2, L3. На практике чаще используется буквенная маркировка A-B-C. Цифровая маркировка (1-2-3) применяется реже, преимущественно в автоматике или при схемотехнике зарубежных производителей.
Какая маркировка применяется для шин в сетях постоянного тока?
Для распределительных устройств постоянного тока применяются иные цветовые решения. Положительная шина (+) маркируется красным цветом. Отрицательная шина (-) маркируется синим цветом. Средняя шина (M) маркируется голубым цветом. Защитный проводник PE в сетях постоянного тока остается желто-зеленым.
