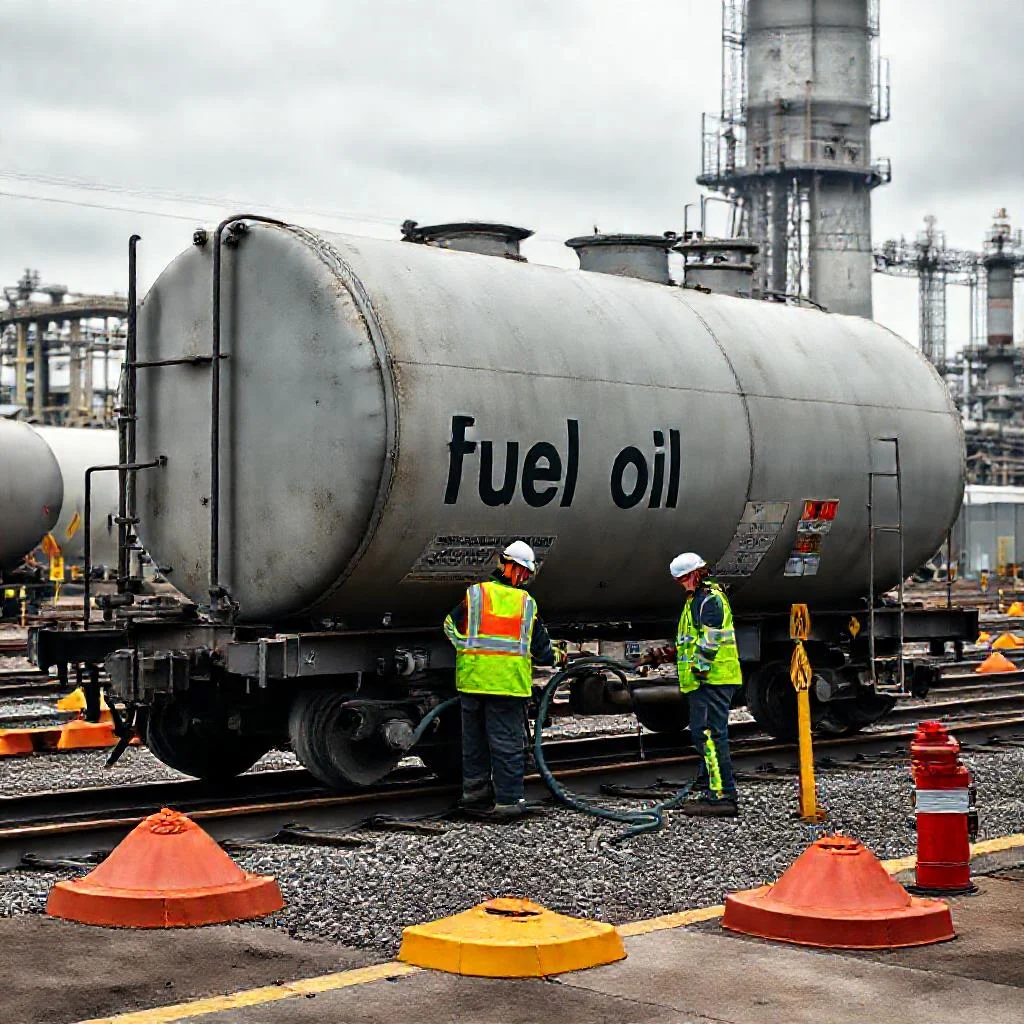

Организационные и технические основы безопасности при сливе мазута из железнодорожных цистерн
Слив жидкого мазута из железнодорожных цистерн (сливная эстакада) относится к операциям повышенной опасности. Высокая температура продукта, его пожароопасность и токсичность требуют строгого соблюдения регламентов. Нарушение правил влечет за собой не только материальный ущерб и штрафы, но и угрозу жизни персонала. Безопасность процесса обеспечивается комплексом мер: от состояния подъездных путей до квалификации оператора.
Требования к подготовке сливной эстакады и персонала
Допуск персонала и средства индивидуальной защиты
К работе допускаются лица не моложе 18 лет, прошедшие медицинский осмотр, обучение по программе промышленной безопасности и аттестацию. Перед начаком смены проводится целевой инструктаж с росписью в журнале. Оператор обязан применять полный комплект СИЗ: термостойкие рукавицы, защитный костюм из негорючей ткани, каску с защитным экраном и специализированную обувь.
Особое внимание уделяется органам дыхания. При возможном превышении ПДК паров мазута используется фильтрующий противогаз марки А (коричневая коробка) или шланговый самоспасатель. Запрещено использовать открытую обувь, синтетическую одежду и кольца, способные вызвать искру при ударе о металл.
Подготовка инфраструктуры эстакады
Эстакада должна быть оборудована стационарными искрогасящими устройствами и заземляющими контурами. Металлические части цистерны и трубопровода соединяются гибкими медными перемычками сечением не менее 16 мм² для отвода статического электричества. Рельсы подъездного пути изолируются от общей сети заземления ТЭЦ.
Перед началом слива проверяется исправность насосного оборудования, герметичность фланцев и наличие кошмы или пены на посту пожаротушения. Уклон площадки должен исключать растекание мазута при аварийном разливе.
Поэтапный алгоритм безопасного слива мазута
Приемка цистерны и фиксация состава
Состав подается на эстакаду маневровым локомотивом, который не допускается к цистернам ближе 100 м во время операции. Вагоны закрепляются тормозными башмаками с обеих сторон (минимум два башмака на состав). Устанавливается знак «Стоп-проезд». Оператор проверяет сохранность пломб, нижний сливной прибор и соответствие марки мазута паспорту качества.
Температура мазута в цистерне должна быть строго в пределах 60–80 °С. Подогрев «падающим паром» через змеевик разрешен только при давлении пара не выше 0,6 МПа. Запрещено разогревать застывший продукт открытым огнем или паяльной лампой.
Подсоединение сливных рукавов и заземление
Перед вскрытием люка цистерны оператор заземляет корпус цистерны через специальный штырь или струбцину. Вскрытие производится инструментом, не дающим искр (латунные ключи и молоток). Верхний люк цистерны открывается плавно, без рывков, чтобы избежать воспламенения от трения металла. Оператор стоит с наветренной стороны.
Сливной рукав (шланг) диаметром 100–150 мм подсоединяется к нижнему прибору цистерны. Используются только рукава с токопроводящей спиралью. Перед пуском насоса проверяется наличие обратного клапана на трубопроводе, предотвращающего обратный ток мазута.
Слив мазута и контроль параметров
Слив производится герметичным способом (закрытая система) через специальный стояк. Оператор подает давление инертного газа (азота или осушенного воздуха) в верхнюю полость цистерны не более 0,05 МПа. Это предотвращает образование вакуума и подсос воздуха. Запрещается сдавливать корпус цистерны для ускорения слива.
Процесс ведется непрерывно. Скорость слива регулируется производительностью насоса (обычно 200–400 м³/ч). Каждые 15 минут замеряется уровень мазута в резервуаре склада. Не допускается перелив приемных емкостей свыше 90% объема.
Эксплуатация оборудования склада ТЭЦ при приемке мазута
Насосное оборудование и трубопроводы
Насосы (чаще винтовые НМ или центробежные из стали 12Х18Н10Т) запускаются только при заполненном корпусе и открытой задвижке на всасе. Работа «на сухую» приводит к заклиниванию ротора и взрыву паров. Давление на нагнетании поднимается постепенно: закрытие задвижки строго запрещено без сброса в линию рециркуляции, иначе происходит гидроудар.
Резервуары хранения
Наземные резервуары (РВС) должны быть оборудованы дыхательными клапанами с огнепреградителями. При поступлении горячего мазута испаряются легкие фракции, которые скапливаются под крышей. Превышение давления способно сорвать крышу. Оператор обязан контролировать давление в газовом пространстве и своевременно дренировать подтоварную воду.
Действия при аварийном разливе и пожаре
Локализация разлива
При повреждении рукава или цистерны немедленно отключается насос кнопкой аварийного останова (расположена на эстакаде). Разлив изолируется песком, землей или негорючими сорбентами. Категорически запрещается смывать мазут водой в ливневую канализацию — это расширит зону горения. Пролитый мазут собирается механическим путем, а остатки нейтрализуются сорбентом.
Тушение возгорания
При пожаре используется пена средней кратности (6%) или порошковые установки (ППУ). Воду применять только для охлаждения соседних цистерн, но не для тушения самого мазута: пар вспышкой поднимает пламя. Персонал обязан эвакуироваться по ветру в безопасную зону. Пожар на эстакаде тушится исклюственно с наветренной стороны с применением стволов с распыленной струей.
Ошибки, приводящие к авариям на ТЭЦ
Наиболее частая ошибка — использование искрящего инструмента для вскрытия замерзшего люка. Это напрямую ведет к взрыву газовоздушной смеси. Вторая критическая ошибка — работа без заземления. Статическое электричество накапливается даже при движении мазута в шланге, достаточно разрядного тока 0,01 А для воспламенения.
Также встречается попытка подогрева цистерны открытым огнем. ТЭЦ должна использовать пар — это единственно верный способ. Нельзя перегружать насосы и превышать давление в рукавной линии (рабочее давление обычно до 1,6 МПа — выше риск разрыва).
Нормативно-техническая база
При проектировании и эксплуатации руководствуются актуальными редакциями: Правила безопасности при сливе нефтепродуктов (ПБ 12-609-03), Типовые инструкции РД 39-4-14-82, а также ГОСТ 1510-84 по маркировке и подготовке цистерн. На складе ТЭЦ обязательно ведение вахтенного журнала с отметкой времени начала и окончания слива, температуры мазута, показаний уровня и визуального контроля за герметичностью.
Заключительные рекомендации
Каждая операция слива должна быть сценарирована. Необходимо проводить регулярные (не реже раза в квартал) учебные тревоги по ликвидации разлива. Безопасность — это не просто знание инструкции, а способность предвидеть физико-химические процессы, такие как выделение H₂S при застое мазута или усадка металла при резком перепаде температуры. Точность, внимание и строгое соблюдение технологии — единственное средство предотвратить аварию на ТЭЦ.
Сводная таблица данных
В таблице ниже представлены ключевые параметры безопасности, регламентированные для операции слива жидкого мазута из железнодорожных цистерн на складе топлива ТЭЦ. Данные структурированы по категориям: требования к персоналу, технические параметры оборудования, режимы технологического процесса и контрольные точки. Все числовые значения и характеристики извлечены непосредственно из текста статьи.
| Категория | Параметр / Характеристика | Нормативное значение / Требование | Примечание (из текста) |
|---|---|---|---|
| Персонал и СИЗ | Возраст и медосмотр | Не моложе 18 лет | Обязателен медосмотр, обучение по промбезопасности и аттестация |
| Защита органов дыхания | Фильтрующий противогаз марки А (коричневая коробка) или шланговый самоспасатель | При превышении ПДК паров мазута | |
| Запрещенное снаряжение | Открытая обувь, синтетическая одежда, кольца | Кольца способны вызвать искру при ударе о металл | |
| Инфраструктура и заземление | Сечение заземляющих медных перемычек | Не менее 16 мм² | Для отвода статического электричества между цистерной и трубопроводом |
| Изоляция рельсов | Рельсы подъездного пути изолируются от общей сети заземления ТЭЦ | — | |
| Фиксация состава | Минимум два тормозных башмака на состав | Устанавливаются с обеих сторон вагонов. Также выставляется знак «Стоп-проезд» | |
| Режимы температуры и давления | Температура мазута в цистерне | Строго 60–80 °С | — |
| Давление пара для подогрева | Не выше 0,6 МПа | Подогрев «падающим паром» через змеевик | |
| Давление инертного газа при сливе | Не более 0,05 МПа | Азот или осушенный воздух для предотвращения вакуума и подсоса воздуха | |
| Техпроцесс слива | Диаметр сливного рукава (шланга) | 100–150 мм | Используются только рукава с токопроводящей спиралью |
| Производительность насоса (скорость слива) | 200–400 м³/ч | — | |
| Контроль наполнения резервуара | Не допускается перелив свыше 90% объема | Замер уровня каждые 15 минут | |
| Аварийные параметры | Порог разрядного тока для воспламенения | 0,01 А | Статическое электричество накапливается даже при движении мазута в шланге |
| Рабочее давление в рукавной линии | До 1,6 МПа | Превышение — риск разрыва | |
| Локализация и тушение | Средства пожаротушения | Пена средней кратности (6%) или порошковые установки (ППУ) | Вода применяется только для охлаждения соседних цистерн, не для тушения мазута |
| Запрещенное действие при разливе | Смывать мазут водой в ливневую канализацию | Категорически запрещено — расширяет зону горения |
Частые вопросы по теме (FAQ)
Какие требования предъявляются к средствам индивидуальной защиты (СИЗ) оператора при сливе мазута?
К работе допускаются лица не моложе 18 лет, прошедшие обучение и аттестацию. Оператор обязан применять полный комплект СИЗ: термостойкие рукавицы, защитный костюм из негорючей ткани, каску с защитным экраном и специализированную обувь. Для защиты органов дыхания при возможном превышении ПДК паров мазута используется фильтрующий противогаз марки А (коричневая коробка) или шланговый самоспасатель. Запрещено использовать открытую обувь, синтетическую одежду и кольца, способные вызвать искру при ударе о металл.
Как правильно подготовить цистерну и заземление перед началом слива?
Перед вскрытием люка цистерны оператор заземляет корпус цистерны через специальный штырь или струбцину. Металлические части цистерны и трубопровода соединяются гибкими медными перемычками сечением не менее 16 мм² для отвода статического электричества. Рельсы подъездного пути изолируются от общей сети заземления ТЭЦ. Вскрытие производится инструментом, не дающим искр (латунные ключи и молоток).
Каковы допустимые параметры температуры мазута и давления пара при его разогреве в цистерне?
Температура мазута в цистерне должна быть строго в пределах 60–80 °С. Подогрев «падающим паром» через змеевик разрешен только при давлении пара не выше 0,6 МПа. Запрещено разогревать застывший продукт открытым огнем или паяльной лампой.
Какие действия необходимо предпринять при аварийном разливе мазута?
При повреждении рукава или цистерны немедленно отключается насос кнопкой аварийного останова (расположена на эстакаде). Разлив изолируется песком, землей или негорючими сорбентами. Категорически запрещается смывать мазут водой в ливневую канализацию — это расширит зону горения. Пролитый мазут собирается механическим путем, а остатки нейтрализуются сорбентом.
Какие самые распространенные ошибки приводят к авариям при сливе мазута?
Наиболее частая ошибка — использование искрящего инструмента для вскрытия замерзшего люка, что напрямую ведет к взрыву газовоздушной смеси. Вторая критическая ошибка — работа без заземления, так как статическое электричество накапливается даже при движении мазута в шланге, и достаточно разрядного тока 0,01 А для воспламенения. Также встречается попытка подогрева цистерны открытым огнем вместо разрешенного пара.
