Поиск скрытых мостиков холода в панельном доме с помощью промышленного тепловизора
Теплопотери в панельных домах составляют одну из главных статей расходов на отопление. Основная причина — дефекты межпанельных швов, некачественный монтаж оконных блоков и нарушение целостности утеплителя. Визуально такие дефекты незаметны, поэтому единственным надежным методом диагностики остается промышленная тепловизионная съемка. Этот метод позволяет обнаружить скрытые мостики холода без разрушения стен.
Что такое мостик холода с точки зрения физики
Мостик холода — это участок ограждающей конструкции с повышенной теплопроводностью. В панельных домах стандартные панели из железобетона имеют коэффициент теплопроводности около 1,7–2,1 Вт/(м·К). Теплоизоляция швов минеральной ватой или пенополиуретаном должна обеспечивать сопротивление теплопередаче не менее 3,0 м²·К/Вт для стен. Если шов разрушен или смонтирован с нарушением технологии, теплопроводность в этом месте резко возрастает.
Тепловизор фиксирует инфракрасное излучение с поверхности стен. При разнице температур между внутренним помещением и улицей от 15 до 20 °C даже незначительный дефект создает температурный контраст в 2–5 °C. Качественный промышленный тепловизор с тепловой чувствительностью (NETD) менее 0,03 °C позволяет уверенно различать такие аномалии. Приборы с матрицей 640×480 пикселей обеспечивают высокую детализацию даже на расстоянии 10–15 метров.
Типичные места образования мостиков холода в панельных домах
В многоквартирных панельных домах скрытые дефекты концентрируются в определенных зонах. Опытный специалист знает, куда направлять камеру в первую очередь. Основные контрольные точки перечислены ниже.
- Межпанельные швы между плитами перекрытия и стеновыми панелями. Это самый частый источник сквозных продуваний.
- Узлы примыкания оконных блоков к стеновым панелям. Дефекты монтажной пены и отсутствие пароизоляции приводят к промерзанию откосов.
- Балконные плиты, проходящие сквозь стену. Железобетонная плита работает как огромный радиатор, отводя тепло наружу.
- Стыки стеновых панелей в углах комнат. Вертикальные швы часто плохо заполнены или утеплитель со временем выкрошился.
- Места прохода вентиляционных каналов и стояков отопления через наружные стены.
- Карнизные блоки и парапеты на верхних этажах. Здесь часто нарушена геометрия утепления.

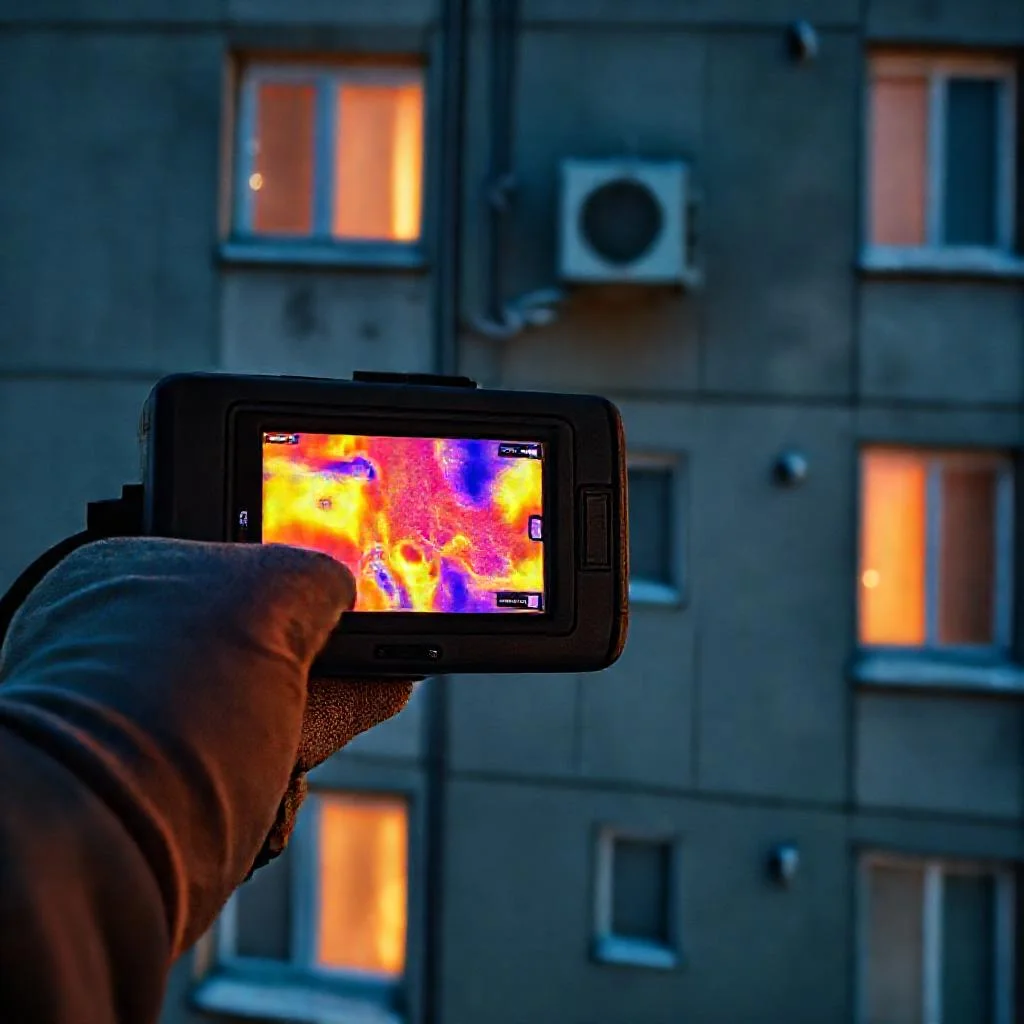

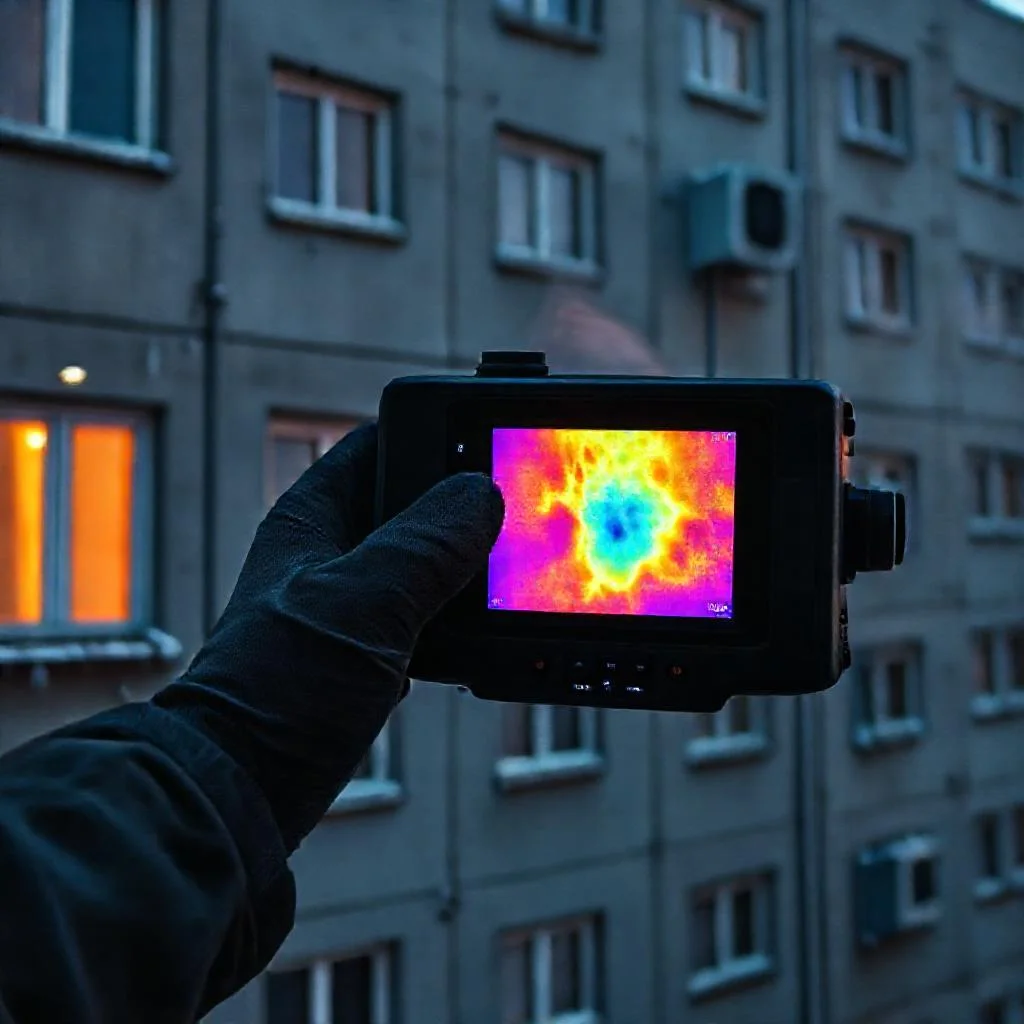

Технология проведения тепловизионного обследования
Промышленная тепловизионная съемка требует строгого соблюдения методики. Диагностика проводится в соответствии с ГОСТ Р 54852-2011 «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций». Без выполнения условий стандарта результаты будут недостоверными.
Первое условие — наличие устойчивого температурного перепада. Разница между температурой внутреннего воздуха и наружного воздуха должна составлять не менее 15 °C. Оптимальное время года для съемки — зима или ранняя весна при устойчивых морозах. Ветер снижает точность измерений, поэтому съемка проводится при скорости ветра не более 5 м/с.
Второе условие — отсутствие прямых солнечных лучей на исследуемой поверхности. Солнце прогревает стену неравномерно, что маскирует дефекты. Съемка фасадов проводится ранним утром, вечером или в пасмурную погоду. Изнутри помещения съемка возможна в любое время, но требуется отключить отопление не менее чем за 12 часов до обследования для стабилизации температурного поля.
Третье условие — правильная настройка тепловизора. Для промышленных моделей устанавливается коэффициент излучения в диапазоне 0,85–0,95 для бетона и штукатурки. Отражательная температура окружающей среды вводится отдельно. Диапазон измерения температур выставляется с учетом предполагаемой разницы между внутренней и наружной поверхностью.
Интерпретация термограмм и выявление дефектов
После съемки специалист обрабатывает полученные термограммы. Каждый пиксель изображения несет информацию о температуре поверхности. Программное обеспечение позволяет строить графики распределения температур по линии, вычислять средние и минимальные показатели.
Критическим признаком мостика холода служит локальное понижение температуры поверхности более чем на 3 °C относительно фоновых значений. Например, если стена в помещении имеет температуру +18 °C, а участок шва показывает +12 °C, это прямой признак дефекта. Вероятность наличия сквозного продувания или увлажнения утеплителя в таком месте превышает 90%.
Промышленные тепловизоры с функцией автоматического распознавания дефектов выделяют аномальные зоны цветовой индикацией. Однако опытный специалист проверяет каждый участок вручную. Особое внимание уделяется углам, где возможна суперпозиция двух мостиков холода — вертикального и горизонтального швов.
Для количественной оценки теплопотерь используются формулы теплопередачи. Поток тепла через дефект рассчитывается по формуле: Q = (tвн — tнар) / R, где R — фактическое сопротивление теплопередаче. По термограмме можно определить коэффициент теплоотдачи поверхности и вычислить точное значение R для аномального участка. Если R меньше нормативного значения 3,0 м²·К/Вт для стен, требуется ремонт.
Практическое применение результатов обследования
Результаты тепловизионной съемки используются для составления дефектной ведомости. На термограммы наносятся координаты дефектов в привязке к плану здания. Для каждого выявленного мостика холода указывается размер аномальной зоны, разница температур и предполагаемая причина.
На основе этих данных подрядная организация выполняет ремонт межпанельных швов. Устаревшая пакля или минеральная вата заменяется на современные пенополиуретановые утеплители с паропроницаемостью не более 0,05 мг/(м·ч·Па). Оконные примыкания уплотняются герметиками на основе тиокола или полиуретана с высокой адгезией к бетону.
После ремонта обязательно проводится повторная тепловизионная съемка. Верификация качества выполненных работ позволяет убедиться в устранении мостиков холода. Если термограмма после ремонта не показывает локальных понижений температуры более чем на 1,5 °C, дефект считается устраненным.
Экономический эффект от диагностики
Своевременное выявление и устранение мостиков холода снижает теплопотери через ограждающие конструкции на 25–40%. Для квартиры площадью 60 м² в панельном доме это означает экономию от 8 до 15 тысяч рублей за отопительный сезон. Промышленная тепловизионная съемка окупается за один сезон.
Дополнительный экономический эффект — предотвращение разрушения стен. Постоянное увлажнение в месте мостика холода ведет к развитию плесени и грибка. Влага в промерзающих швах при циклах замораживания-оттаивания разрушает бетон. Устранение дефекта продлевает срок службы здания на 10–15 лет.
Ошибки при самостоятельном использовании тепловизора
Непрофессиональное использование тепловизора часто приводит к ложным выводам. Наиболее частая ошибка — съемка при недостаточной разнице температур. Если на улице около 0 °C, а в помещении +20 °C, перепад в 20 °C достаточен. Но при +5 °C на улице тепловизор может не зафиксировать слабые дефекты.
Вторая ошибка — неучет отраженных тепловых потоков. Батарея отопления или горячий стояк, попадающие в поле зрения камеры, искажают показания соседних участков. Алюминиевая фольга на утеплителе за батареей может имитировать мостик холода из-за низкого коэффициента излучения металла.
Третья ошибка — съемка фасада при ветре. Ветер интенсивно охлаждает поверхность стены, и тепловизор показывает ложные аномалии. Особенно сильно это проявляется на углах зданий, где турбулентность воздуха максимальна. Промышленные тепловизоры с коррекцией на ветер существуют, но стоят значительно дороже базовых моделей.
Выбор тепловизора для профессиональной диагностики
Для поиска мостиков холода в панельных домах используются тепловизоры промышленного класса. Ключевые характеристики: разрешение матрицы не менее 320×240 точек, тепловая чувствительность менее 0,05 °C, диапазон измерения температур от -20 до +100 °C для фасадных работ и от +10 до +50 °C для внутренней съемки.
Модели с встроенной GPS-привязкой снимков и Wi-Fi для передачи данных на планшет упрощают документирование. Камеры с частотой обновления кадров 60 Гц позволяют снимать движущиеся объекты, но для статичной стены достаточно 9 Гц. Встроенная видеозапись пригодится для записи процесса обследования многоэтажного здания.
Аккумулятор должен обеспечивать непрерывную работу не менее 4 часов. Стандартный блок питания Li-Ion емкостью 5000 мА·ч подходит для дневной смены. Защита корпуса по стандарту IP54 гарантирует работу в условиях снега или мелкого дождя.
Нормативная база и юридические аспекты
Тепловизионное обследование панельных домов регулируется несколькими документами. ГОСТ Р 54852-2011 устанавливает единые требования к методике проведения. СП 50.13330.2012 «Тепловая защита зданий» задает нормативные значения сопротивления теплопередаче. Федеральный закон № 261-ФЗ «Об энергосбережении» обязывает проводить энергетические обследования многоквартирных домов с составлением энергетического паспорта.
Акт тепловизионного обследования имеет юридическую силу при судебных спорах с управляющей компанией. Если жилец доказывает наличие скрытых мостиков холода, УК обязана выполнить ремонт за свой счет. Обследование лучше заказывать в аккредитованной лаборатории с лицензией на проведение инструментального контроля.
Заключение эксперта содержит протоколы измерений, термограммы, дефектную ведомость и рекомендации по ремонту. Срок действия протокола обычно составляет один год, после чего требуется повторная съемка для контроля состояния отремонтированных узлов.
Выводы по теме
Промышленный тепловизор — единственный инструмент для точного определения расположения и размеров мостиков холода в панельных домах. Технология съемки проста, но требует строгого соблюдения методики и знаний физики теплопередачи. Термограммы, сделанные с соблюдением ГОСТ Р 54852-2011, обладают доказательной силой и служат основанием для гарантийного ремонта.
Качественная диагностика выявляет дефекты, которые незаметны при визуальном осмотре. Это позволяет сэкономить на отоплении до 40% и предотвратить разрушение стен из-за промерзания. Для профессионального использования рекомендуется выбирать тепловизоры с разрешением матрицы от 320×240 пикселей и тепловой чувствительностью не хуже 0,03 °C.
Любая тепловизионная съемка должна выполняться с учетом внешних условий: перепада температур, ветра, солнечного излучения и времени суток. Только при выполнении всех требований стандарта результаты будут достоверными и пригодными для расчета экономической эффективности ремонтных работ.
Сводная таблица данных
В таблице ниже представлены ключевые физические параметры, нормативные требования и технические характеристики, упомянутые в статье, которые используются при тепловизионной диагностике мостиков холода в панельных домах.
| Параметр / Характеристика | Значение / Диапазон | Примечание (из статьи) |
|---|---|---|
| Коэффициент теплопроводности железобетонных панелей | 1,7–2,1 Вт/(м·К) | Стандартное значение для панелей |
| Нормативное сопротивление теплопередаче для стен | 3,0 м²·К/Вт | Минимальное значение для стен |
| Требуемая разница температур (внутри/снаружи) для съемки | от 15 до 20 °C | Условие для устойчивого контраста |
| Температурный контраст дефекта (относительно фона) | 2–5 °C | При разнице температур 15-20 °C |
| Тепловая чувствительность (NETD) качественного тепловизора | менее 0,03 °C | Для уверенного различения аномалий |
| Разрешение матрицы для высокой детализации | 640×480 пикселей | Работа на расстоянии 10–15 метров |
| Минимальный температурный перепад для диагностики | не менее 15 °C | Условие по ГОСТ Р 54852-2011 |
| Максимальная скорость ветра для съемки | не более 5 м/с | Ветер снижает точность |
| Коэффициент излучения для бетона и штукатурки | 0,85–0,95 | Настройка тепловизора |
| Критическое понижение температуры (признак мостика холода) | более чем на 3 °C | Относительно фона |
| Вероятность наличия дефекта при перепаде >3 °C | превышает 90% | Признак сквозного продувания |
| Паропроницаемость современных ППУ утеплителей | не более 0,05 мг/(м·ч·Па) | Для замены устаревшей изоляции |
| Допустимое локальное понижение температуры после ремонта | не более чем на 1,5 °C | Признак устранения дефекта |
| Снижение теплопотерь после устранения мостиков холода | 25–40% | Экономический эффект |
| Экономия для квартиры 60 м² за отопительный сезон | от 8 до 15 тысяч рублей | Пример из статьи |
| Минимальное разрешение матрицы для промышленного тепловизора | не менее 320×240 точек | Для профессиональной диагностики |
| Тепловая чувствительность для промышленного тепловизора | менее 0,05 °C | Ключевая характеристика |
| Диапазон температур для фасадных работ | от -20 до +100 °C | Требование к тепловизору |
| Диапазон температур для внутренней съемки | от +10 до +50 °C | Требование к тепловизору |
Частые вопросы по теме (FAQ)
Какая минимальная разница температур необходима для качественной съемки мостиков холода промышленным тепловизором?
Для достоверной диагностики требуется устойчивый перепад между температурой внутреннего воздуха и наружного воздуха не менее 15 °C. Оптимальное время для съемки — зима или ранняя весна при устойчивых морозах. Скорость ветра при этом не должна превышать 5 м/с, так как ветер снижает точность измерений. При разнице температур от 15 до 20 °C даже незначительный дефект создает температурный контраст в 2–5 °C.
Какие типичные места в панельном доме нужно проверять тепловизором в первую очередь?
Основные контрольные точки включают: межпанельные швы между плитами перекрытия и стеновыми панелями (самый частый источник сквозных продуваний), узлы примыкания оконных блоков к стеновым панелям, балконные плиты, проходящие сквозь стену, стыки стеновых панелей в углах комнат, места прохода вентиляционных каналов и стояков отопления через наружные стены, а также карнизные блоки и парапеты на верхних этажах.
По каким критериям на термограмме определяется критический мостик холода?
Критическим признаком мостика холода служит локальное понижение температуры поверхности более чем на 3 °C относительно фоновых значений. Например, если стена в помещении имеет температуру +18 °C, а участок шва показывает +12 °C, это прямой признак дефекта. Вероятность наличия сквозного продувания или увлажнения утеплителя в таком месте превышает 90%. Если после ремонта термограмма не показывает локальных понижений температуры более чем на 1,5 °C, дефект считается устраненным.
Какие ключевые технические характеристики должен иметь промышленный тепловизор для диагностики панельных домов?
Для профессионального поиска мостиков холода тепловизор должен иметь разрешение матрицы не менее 320×240 точек (модели с матрицей 640×480 пикселей обеспечивают высокую детализацию на расстоянии 10–15 метров), тепловую чувствительность (NETD) менее 0,05 °C (качественные приборы имеют NETD менее 0,03 °C), а также диапазон измерения температур от -20 до +100 °C для фасадных работ и от +10 до +50 °C для внутренней съемки.
Какова экономическая эффективность выявления и устранения мостиков холода по результатам тепловизионной съемки?
Своевременное выявление и устранение мостиков холода снижает теплопотери через ограждающие конструкции на 25–40%. Для квартиры площадью 60 м² в панельном доме это означает экономию от 8 до 15 тысяч рублей за отопительный сезон. Стоимость промышленной тепловизионной съемки окупается за один сезон. Дополнительный эффект — предотвращение разрушения стен из-за промерзания, что продлевает срок службы здания на 10–15 лет.
