Подогрев приточного уличного воздуха солнечными воздушными коллекторами
Системы вентиляции и отопления потребляют значительную долю энергетических ресурсов здания. Подогрев холодного уличного воздуха в зимний период является одной из самых энергоёмких задач. Солнечные воздушные коллекторы предлагают инженерное решение, позволяющее использовать бесплатную энергию солнца для предварительного нагрева приточного воздуха, снижая нагрузку на традиционные системы отопления.
В отличие от жидкостных солнечных систем, воздушные коллекторы нагревают воздух непосредственно. Это исключает риск замерзания теплоносителя, упрощает конструкцию и снижает затраты на обслуживание. Эффективность таких систем напрямую зависит от правильного расчёта воздухообмена, площади коллекторов и интеграции с существующей вентиляцией.
Принцип действия и физика процесса
Солнечный воздушный коллектор работает по принципу парникового эффекта. Основными элементами являются прозрачное остекление (поликарбонат или закалённое стекло) и абсорбер — металлическая пластина с селективным покрытием, поглощающим солнечное излучение. Воздух, проходящий через каналы между абсорбером и теплоизоляцией, нагревается от поверхности пластины.
Нагрев происходит за счёт конвективного теплообмена. Ключевой параметр — скорость воздушного потока. При слишком высокой скорости воздух не успевает нагреться, при слишком низкой — падает общая теплопроизводительность системы. Оптимальный расход воздуха для типовых коллекторов составляет от 30 до 80 кубических метров в час на квадратный метр площади абсорбера.
Температура нагретого воздуха на выходе из коллектора при ясной погоде может достигать 45–70 °C, однако для систем вентиляции более важна средняя температура притока после смешивания с холодным воздухом. Даже нагрев с 0 °C до 15–20 °C позволяет полностью покрыть потребности в подогреве в переходные периоды и существенно сократить расходы зимой.
Конструктивные особенности и материалы

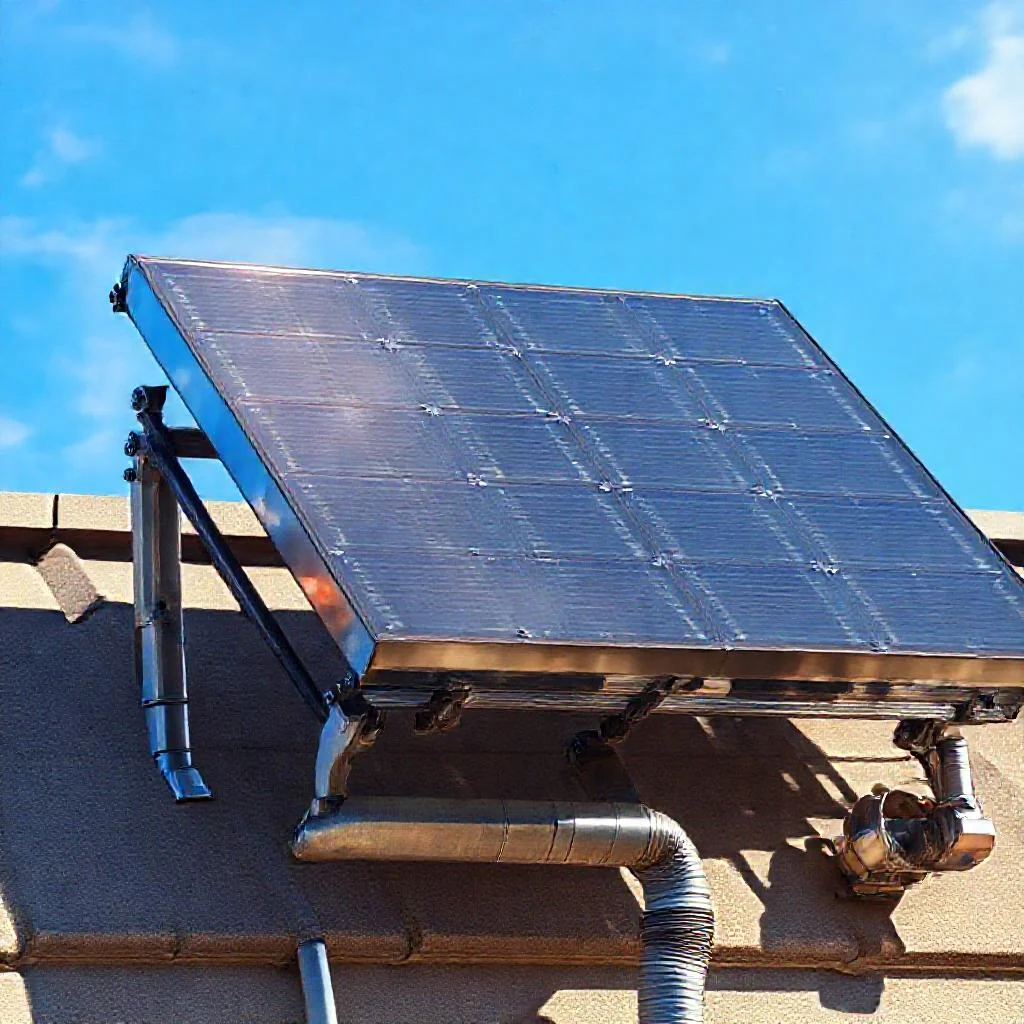

Промышленные солнечные воздушные коллекторы делятся на два типа: перфорированные фасадные панели и модульные коробчатые коллекторы. Перфорированные панели (например, системы SolarWall) монтируются на южном фасаде здания, выполняют роль облицовки и одновременно забирают нагретый от стены воздух. Модульные коллекторы устанавливаются на крыше или отдельностоящих конструкциях.
Типовая конструкция коробчатого коллектора включает:
- Раму из алюминиевого профиля с терморазрывом.
- Заднюю и боковую теплоизоляцию из минеральной ваты или пенополиуретана толщиной не менее 50 мм.
- Абсорбер из алюминия или меди с селективным покрытием (например, Tinox или Black Chrome), обеспечивающим поглощение 95 % солнечного спектра при низкой степени излучения.
- Прозрачное покрытие — ударопрочный поликарбонат (8–10 мм) или низкоэмиссионное закалённое стекло.
- Входной и выходной патрубки с адаптерами для подключения воздуховодов.
Эффективность работы зависит от герметичности корпуса. Утечки нагретого воздуха снижают производительность на 15–30 %. Современные коллекторы имеют степень герметичности по классу А согласно EN 13141-1.
Расчёт производительности и КПД
Для проектирования системы необходимо учитывать среднемесячную солнечную инсоляцию для региона. В средней полосе России солнечная радиация на горизонтальную поверхность в январе составляет около 30–50 кВт·ч/м², в июне — 160–200 кВт·ч/м². КПД воздушных коллекторов зависит от разницы температур воздуха на входе и наружного воздуха.
Формула теплопроизводительности:
Q = m × c × ΔT
Где Q — тепловая мощность (Вт), m — массовый расход воздуха (кг/с), c — удельная теплоёмкость воздуха (примерно 1005 Дж/кг·°C), ΔT — разница температур на входе и выходе коллектора.
Для типового коллектора площадью 2 м² с расходом 100 м³/ч и перепадом температуры 30 °C теплопроизводительность составляет около 1 кВт. Реальный КПД при ясной погоде лежит в диапазоне 40–55 %, что ниже, чем у жидкостных систем (60–75 %), однако воздушные системы не требуют затрат на насосы, расширительные баки и антифриз.
Интеграция с приточной вентиляцией
Схема подключения коллектора к системе вентиляции зависит от режима работы. Различают три основных варианта: прямой подогрев без смешивания, подогрев с рециркуляцией и предварительный подогрев перед рекуператором.
При прямом подогреве наружный воздух засасывается через коллектор и подаётся непосредственно в помещение или в воздуховод приточной установки. Этот метод эффективен в ясные солнечные дни. Для обеспечения стабильной температуры при изменении облачности используется байпасный клапан, автоматически регулирующий долю воздуха, проходящего через коллектор.
Схема с рециркуляцией подмешивает нагретый воздух из верхней зоны помещения к воздуху из коллектора. Это повышает температуру на входе в коллектор и увеличивает его КПД, но требует более сложной автоматики.
Наиболее надёжным решением является установка коллектора перед пластинчатым рекуператором. В этом случае уличный воздух нагревается от 0 °C до 10–15 °C, что предотвращает образование наледи на теплообменнике, исключает необходимость электрического предподогрева и увеличивает срок службы вентиляционного оборудования. Реальная экономия электроэнергии для предподогрева составляет 200–400 кВт·ч в месяц для типового частного дома площадью 150 м².
Автоматика управления
Для эффективной работы системы необходима автоматика, регулирующая воздушные заслонки и скорость вентилятора. Основные компоненты включают дифференциальный термостат, датчики температуры воздуха на выходе коллектора, датчик наружного воздуха и датчик температуры в помещении.
Алгоритм управления базируется на сравнении температуры нагретого воздуха из коллектора и температуры приточного воздуха. Если температура коллектора превышает температуру притока не менее чем на 5–10 °C, заслонка открывается, и воздух подаётся в систему. При падении разницы ниже 3 °C заслонка закрывается, и воздух поступает через байпас.
Современные контроллеры, такие как Solvis или TechnoSonus, позволяют задавать недельные графики работы, учитывать прогноз погоды и интегрироваться с системой умного дома. Для небольших систем достаточно двухточечного регулирования с использованием комнатного термостата.
Экономическая эффективность и окупаемость
Стоимость комплекта воздушных коллекторов для частного дома площадью 150 м² составляет около 60–90 тысяч рублей, включая монтаж, воздуховоды и автоматику. Годовая экономия на отоплении и вентиляции при использовании системы в климатических условиях Московской области оценивается в 10–15 тысяч рублей в зависимости от тарифов.
Прямая окупаемость без учёта налоговых льгот и удорожания энергии составляет 5–8 лет. Однако срок службы воздушных коллекторов достигает 25 лет, что делает их долгосрочно выгодным вложением. Кроме того, в летний период коллектор может использоваться для активной вентиляции и охлаждения: ночью через него засасывается прохладный воздух, а днём он работает как вытяжка.
Для промышленных зданий и ангаров эффективность выше за счёт больших объёмов воздухообмена и возможности интеграции с существующими системами воздушного отопления. На объектах площадью более 1000 м² окупаемость наступает за 3–4 года.
Монтаж и типовые ошибки
Правильный монтаж солнечных воздушных коллекторов требует соблюдения нескольких ключевых правил. Коллектор должен быть ориентирован строго на юг с допустимым отклонением до 30 градусов. Угол наклона для круглогодичного использования оптимален в пределах 50–65 градусов от горизонтали. Для зимнего режима предпочтительно 70–80 градусов.
Типичные ошибки включают:
- Недостаточная теплоизоляция воздуховодов, проходящих через неотапливаемые помещения. Потери тепла могут достигать 30 %.
- Установка коллектора в месте, затеняемом деревьями или соседними зданиями в зимний период, когда солнце находится низко над горизонтом.
- Отсутствие фильтров на входе воздуха. Пыль и грязь забивают каналы абсорбера и снижают теплопередачу.
- Неправильный выбор вентилятора. Необходимо использовать модели с низким энергопотреблением (EC-вентиляторы) и высоким статическим давлением для преодоления сопротивления фильтров и воздуховодов.
- Пренебрежение естественной вентиляцией и вытяжкой. Система должна быть сбалансированной: приток через коллектор должен соответствовать вытяжке из помещений.
Обслуживание и эксплуатация
Солнечные воздушные коллекторы требуют минимального обслуживания. Основные мероприятия — очистка прозрачного покрытия от пыли и загрязнений 2–3 раза в год, замена или промывка фильтров в вентиляционном блоке и ежегодная проверка герметичности корпуса и воздуховодов.
При наличии автоматики необходимо проверять работу датчиков температуры и заслонок. Если система используется для летней вентиляции, рекомендуется устанавливать противомоскитные сетки на заборные отверстия. Зимой в регионах с обильными снегопадами коллектор должен быть расположен выше расчётного уровня снежного покрова или оборудован защитным козырьком.
Актуальные стандарты и сертификация
На территории России солнечные воздушные коллекторы подлежат добровольной сертификации согласно ГОСТ Р 51594-2000. В Европе действует стандарт EN 12975, сертификация Solar Keymark подтверждает испытания на тепловую мощность и долговечность. Для промышленных установок в России обязателен расчёт согласно СП 131.13330.2020 и СП 50.13330.2012.
При проектировании учитываются климатические зоны. Для зон с резко континентальным климатом (Сибирь, Дальний Восток) необходим запас по температуре и усиленная теплоизоляция коллекторов. В южных регионах (Краснодарский край, Крым) эффективность максимальна даже в зимние месяцы, что позволяет использовать воздушные коллекторы как основной источник подогрева притока.
Перспективы развития и комбинированные гибридные системы
Современные разработки в области солнечных воздушных коллекторов направлены на повышение энергоэффективности за счёт комбинации с фазовыми теплонакопителями и тепловыми насосами. Гибридные системы, включающие воздушный коллектор и жидкостный контур с фреоном (PVT-гибриды), позволяют одновременно нагревать воздух и вырабатывать электроэнергию.
Технология траншейных воздушных коллекторов (ground-air heat exchanger) дополняет солнечную установку, позволяя забирать тепло из грунта зимой и использовать его для предварительного подогрева воздуха. Такая система стабилизирует температуру притока в пасмурные дни, когда солнечное излучение минимально.
Для многоэтажных жилых домов и офисных центров применяются интегрированные фасадные системы, где коллектор встроен в вентилируемый фасад и выполняет функцию декоративной панели. Это позволяет существенно экономить место и снижать теплопотери здания в целом.
Развитие систем хранения энергии (электрохимические аккумуляторы, тепловые аккумуляторы на основе парафина) расширяет возможности воздушных коллекторов. В перспективе возможно создание полностью автономных систем вентиляции с нулевым потреблением электроэнергии от внешней сети в зимний период в ясную погоду.
Сводная таблица данных
В таблице ниже представлены ключевые числовые параметры, расчётные данные и классификации, приведённые в статье. Все значения строго соответствуют тексту и охватывают технические характеристики коллекторов, показатели эффективности, экономические расчёты и требования к монтажу. Таблица позволяет быстро оценить диапазоны рабочих параметров, производительность и условия эксплуатации солнечных воздушных коллекторов для подогрева приточного воздуха.
| Категория | Параметр / Характеристика | Значение / Диапазон | Примечание / Единица измерения |
|---|---|---|---|
| Эксплуатационные параметры | Оптимальный расход воздуха (на м² абсорбера) | 30 – 80 | м³/ч на м² |
| Температура нагретого воздуха на выходе (ясная погода) | 45 – 70 | °C | |
| Средняя температура притока после смешивания (полезный нагрев) | 15 – 20 | °C (нагрев с 0 °C) | |
| Конструкция и материалы | Толщина теплоизоляции (задняя/боковая) | не менее 50 | мм |
| Поглощение солнечного спектра (селективное покрытие) | 95 | % | |
| Снижение производительности из-за утечек нагретого воздуха | 15 – 30 | % | |
| Стандарты | Степень герметичности корпуса (по EN 13141-1) | Класс А | Европейский стандарт |
| Солнечная инсоляция (средняя полоса России) | Январь (на горизонтальную поверхность) | 30 – 50 | кВт·ч/м² |
| Июнь (на горизонтальную поверхность) | 160 – 200 | кВт·ч/м² | |
| Расчёт производительности (пример) | Площадь типового коллектора | 2 | м² |
| Теплопроизводительность (при расходе 100 м³/ч и ΔT=30 °C) | около 1 | кВт | |
| Удельная теплоёмкость воздуха (c) | примерно 1005 | Дж/кг·°C | |
| Коэффициент полезного действия | Реальный КПД воздушных коллекторов (ясная погода) | 40 – 55 | % |
| КПД жидкостных систем (для сравнения) | 60 – 75 | % | |
| Интеграция с рекуператором | Температура воздуха перед рекуператором (нагрев с 0 °C) | 10 – 15 | °C |
| Реальная экономия электроэнергии (дом 150 м², предподогрев) | 200 – 400 | кВт·ч в месяц | |
| Автоматика управления | Разница температур для открытия заслонки (коллектор > приток) | 5 – 10 | °C |
| Разница температур для закрытия заслонки | ниже 3 | °C | |
| Экономическая эффективность (частный дом 150 м², Московская обл.) | Стоимость комплекта (включая монтаж, воздуховоды, автоматику) | 60 – 90 | тыс. рублей |
| Годовая экономия на отоплении и вентиляции | 10 – 15 | тыс. рублей | |
| Прямая окупаемость | 5 – 8 | лет | |
| Срок службы воздушных коллекторов | до 25 | лет | |
| Экономика (промышленные объекты >1000 м²) | Окупаемость для промышленных зданий и ангаров | 3 – 4 | года |
| Требования к монтажу | Допустимое отклонение ориентации от юга | до 30 | градусов |
| Угол наклона для круглогодичного использования | 50 – 65 | градусов от горизонтали | |
| Угол наклона для зимнего режима | 70 – 80 | градусов от горизонтали | |
| Типовые ошибки | Потери тепла из-за недостаточной теплоизоляции воздуховодов | до 30 | % |
| Обслуживание | Очистка прозрачного покрытия от пыли | 2 – 3 | раза в год |
| Актуальные стандарты и сертификация | Российский стандарт (добровольная сертификация) | ГОСТ Р 51594-2000 | Номер стандарта |
| Европейский стандарт | EN 12975 | Сертификация Solar Keymark | |
| Строительные нормы РФ (обязательный расчёт) | СП 131.13330.2020 и СП 50.13330.2012 | Номера сводов правил |
Частые вопросы по теме (FAQ)
Какой реальный КПД у солнечных воздушных коллекторов по сравнению с жидкостными системами?
Реальный КПД воздушных коллекторов при ясной погоде лежит в диапазоне 40–55 %, что ниже, чем у жидкостных систем (60–75 %). Однако воздушные системы не требуют затрат на насосы, расширительные баки и антифриз, что компенсирует разницу в эффективности.
Какова экономическая эффективность установки для частного дома площадью 150 м²?
Стоимость комплекта для такого дома составляет около 60–90 тысяч рублей, включая монтаж, воздуховоды и автоматику. Годовая экономия на отоплении и вентиляции в условиях Московской области оценивается в 10–15 тысяч рублей. Прямая окупаемость составляет 5–8 лет при сроке службы коллекторов до 25 лет. Реальная экономия электроэнергии для предподогрева составляет 200–400 кВт·ч в месяц.
При какой разнице температур воздуха автоматика открывает заслонку для подачи нагретого воздуха?
Если температура нагретого воздуха из коллектора превышает температуру приточного воздуха не менее чем на 5–10 °C, заслонка открывается, и воздух подаётся в систему. При падении разницы ниже 3 °C заслонка закрывается, и воздух поступает через байпас.
До какой температуры может нагреваться воздух на выходе из коллектора в ясную погоду?
Температура нагретого воздуха на выходе из коллектора при ясной погоде может достигать 45–70 °C. Однако для систем вентиляции более важна средняя температура притока после смешивания с холодным воздухом: нагрев с 0 °C до 15–20 °C позволяет полностью покрыть потребности в подогреве в переходные периоды.
Какие типичные ошибки при монтаже снижают производительность системы?
К типичным ошибкам относятся: недостаточная теплоизоляция воздуховодов (потери тепла до 30 %), установка коллектора в затеняемом зимой месте, отсутствие фильтров на входе воздуха, неправильный выбор вентилятора (необходимы EC-вентиляторы с высоким статическим давлением), а также пренебрежение балансом приточной и вытяжной вентиляции.
