Природа инея: почему испаритель воздушного теплового насоса обмерзает

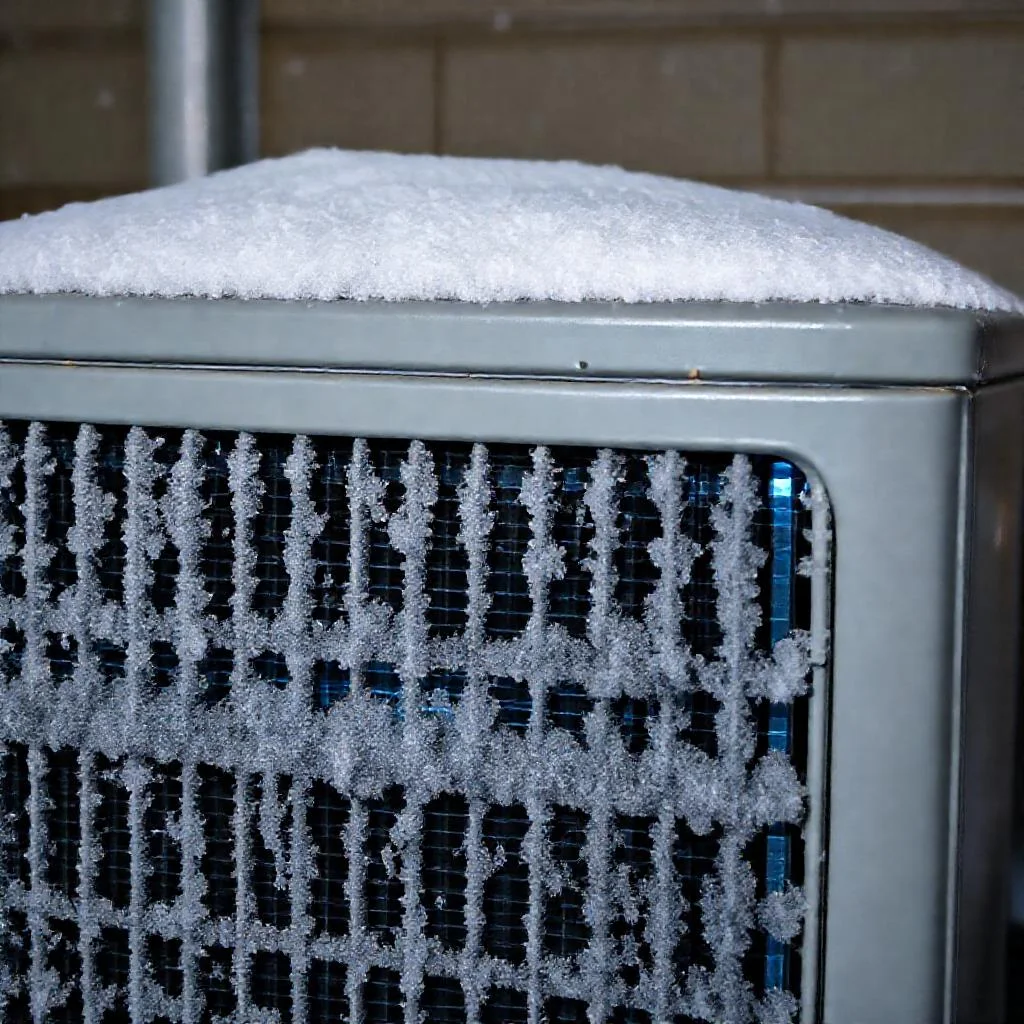

Образование инея на ребрах и трубках уличного теплообменника (испарителя) воздушного теплового насоса — это не поломка, а естественный физический процесс. Воздух всегда содержит водяной пар. Когда влажный воздух контактирует с холодной поверхностью испарителя, температура которой ниже точки росы и точки замерзания воды, пар конденсируется и мгновенно кристаллизуется. Однако чрезмерное или неравномерное оледенение свидетельствует о нарушении баланса в работе системы.
В режиме нагрева (отопления) испаритель забирает тепло из уличного воздуха. Температура хладагента внутри трубок может опускаться на 10-15 градусов ниже температуры окружающей среды. Например, при уличной температуре 0 °C температура кипения фреона в испарителе составляет около -15 °C…-25 °C в зависимости от модели насоса. Такая разница температур гарантирует эффективный теплосъем, но одновременно создает идеальные условия для намерзания конденсата.
Скорость и толщина слоя инея зависят от трех ключевых факторов: относительной влажности воздуха, температуры наружного воздуха и степени загрязнения поверхности теплообменника. Чем выше влажность и ближе к нулю температура, тем активнее нарастает ледяная шуба. При морозе ниже -15 °C и низкой влажности воздуха иней почти не образуется, так как количество водяного пара в воздухе минимально.
Физика процесса теплообмена под слоем льда
Иней действует как теплоизолятор. Теплопроводность льда составляет около 2.2 Вт/(м·К), что в десятки раз ниже теплопроводности алюминия (около 200 Вт/(м·К). Слой льда толщиной всего 2-3 мм снижает теплосъем испарителя на 30-40 процентов. При толщине 5-6 мм тепловая эффективность падает на 60-70 процентов. Это приводит к каскаду негативных последствий:
- Резкое падение коэффициента преобразования энергии (COP).
- Рост потребляемой мощности компрессора при снижении производительности.
- Снижение температуры теплоносителя в системе отопления.
- Повышенный риск заброса жидкого хладагента в компрессор (гидроудар).
Производители тепловых насосов проектируют геометрию оребрения таким образом, чтобы обеспечить равномерное распределение воздушного потока. Однако загрязнение фильтров, забивание межреберного пространства тополиным пухом или пылью локально ухудшает обдув. В этих зонах иней нарастает быстрее, что провоцирует неравномерное температурное поле и дополнительные напряжения в конструкции теплообменника.
Факторы, провоцирующие аномальное обмерзание
1. Недостаток хладагента (утечка фреона)
Самая частая техническая причина, требующая вмешательства сервисного инженера. При нехватке хладагента давление кипения падает, температура испарителя становится аномально низкой (до -30…-35 °C). Испаритель покрывается толстым слоем плотного льда, который не удаляется штатной оттайкой. Одновременно наблюдается перегрев компрессора и снижение расхода воздуха через испаритель. Характерный признак — иней нарастает на входе в испаритель, а выход остается сухим.
2. Забитый или загрязненный испаритель
Пыль, грязь, маслянистые отложения с автодорог, листва и пух образуют плотную корку на ребрах. Теплообменник теряет способность эффективно отдавать тепло. Вентилятор начинает работать на износ, но расход воздуха падает. Меньший объем воздуха несет меньше тепла, хладагент переохлаждается, и ледяная шапка нарастает ускоренными темпами. В таких условиях оттайка становится неэффективной, так как грязевая пленка мешает быстрому прогреву металла.
3. Неисправность четырехходового клапана (реверсивного вентиля)
Данный узел отвечает за переключение режимов работы теплового насоса. При залипании или частичном открытии клапана горячий газ из компрессора может частично сбрасываться в испаритель даже в режиме нагрева, что нарушает цикл оттайки. Либо наоборот, в режиме оттайки клапан не переключается полностью, и горячий пар не поступает в уличный блок в нужном объеме. Диагностика требует измерения температур на линиях высокого и низкого давления манометрическим коллектором.
4. Некорректная работа датчиков температуры или давления
Современные инверторные тепловые насосы принимают решение о запуске оттайки на основе показаний датчика температуры испарителя (обычно медный стержень, вставленный между ребер) или датчика температуры наружного воздуха. Если датчик врет (уходит сопротивление, окисляются контакты), контроллер получает ложные данные. Он может либо вообще не запускать оттайку, когда это нужно, либо запускать ее слишком часто, теряя энергоэффективность.
5. Неправильный монтаж дренажной системы
При таянии инея образуется значительное количество воды — до 3-5 литров за один цикл оттайки. Если дренажный поддон забит, вода замерзает внутри поддона, лед нарастает и блокирует поток воздуха вентилятором. Также возможно обмерзание наклонных патрубков, через которые должна стекать вода. Замерзшая пробка в дренаже приводит к тому, что при следующем цикле нагрева вода снова замерзает уже на ребрах испадителя, усугубляя проблему.
6. Слабый воздушный поток вентилятора
Выход из строя подшипников двигателя вентилятора, потеря конденсатора вентилятора или нарушение балансировки лопастей снижают производительность вентилятора. При проектной скорости воздуха 2-3 м/с фактическая может упасть до 1 м/с. Это немедленно сказывается на температуре кипения фреона и скорости обледенения. Визуально это проявляется в том, что иней нарастает неравномерными клочьями, особенно по краям испарителя.
Как часто должна включаться оттайка: нормативные параметры и реальная практика
Частота циклов оттайки напрямую зависит от погодных условий, а не от календарных дней. Не существует единого норматива «включаться раз в час» для всех моделей. Алгоритмы управления инверторными и on/off насосами принципиально различаются.
Для сплит-систем с фиксированной производительностью (on/off) типичный цикл оттайки выглядит следующим образом: при температуре наружного воздуха от -3 °C до +5 °C и высокой влажности (более 80 процентов) оттайка может запускаться каждые 45-90 минут работы. Длительность самой оттайки составляет от 5 до 12 минут в зависимости от мощности системы и толщины инея. Критический параметр — температура испарителя. Большинство производителей (Daikin, Mitsubishi, Fujitsu, Gree) программируют запуск оттайки при снижении температуры испарителя до -8…-12 °C при работающем вентиляторе.
Инверторные тепловые насосы работают по более сложному алгоритму. Благодаря плавному регулированию скорости компрессора они могут дольше удерживать испаритель в зоне «сухого» инея — тонкого, пушистого слоя, который не блокирует радикально теплообмен. У современных R32-инверторов оттайка может запускаться раз в 2-4 часа непрерывной работы при плюсовых температурах. При сильных морозах (ниже -10 °C) и низкой влажности оттайка может отсутствовать вовсе до 6-8 часов. Однако при мокром снеге или тумане даже инвертор может войти в режим оттайки каждые 20-30 минут, и это считается нормальной адаптивной работой.
Производители устанавливают пороговые значения дельты температур между испарителем и наружным воздухом для инициации оттайки. Если разница превышает расчетную (например, 10-12 °C), контроллер воспринимает это как образование льда и запускает цикл. Дополнительный критерий — время работы компрессора без оттайки. Если компрессор отработал более 90-120 минут без паузы, система автоматически проверяет условия для оттайки.
Типы оттайки: от реверса до горячих паров
Наиболее распространенный метод (используется в 90 процентах бытовых тепловых насосов) — реверсивный цикл. Четырехходовой клапан переключается, и горячий газ из компрессора направляется напрямую в уличный теплообменник. Вентилятор при этом обычно останавливается, чтобы не охлаждать ребра. Температура испарителя быстро поднимается выше 0 °C, лед плавится, вода стекает в поддон. Недостаток метода — кратковременное отключение отопления (на 5-15 минут) и забор тепла из внутреннего контура.
Менее распространенный, но более продвинутый метод — оттайка горячими парами без полного реверса (используется в премиальных японских моделях). Специальный байпасный вентиль частично направляет горячий газ из нагнетания в испаритель, не переключая поток полностью. Отопление не прекращается, хотя эффективность слегка падает. Этот метод требует сложной гидравлической схемы и точной электроники управления.
Электрический нагреватель (ТЭН) на поддоне испарителя не является методом оттайки теплообменника. Он нагревает только дренажный поддон, предотвращая замерзание стекающей воды. Некоторые модели оснащаются также нагревателем картера компрессора, который поддерживает температуру масла при простое, но это не относится к оттайке испарителя.
Признаки некорректной работы режима оттайки
- Отсутствие оттайки при видимом слое льда более 5 мм. Если насос работает часами, а иней на испарителе только нарастает, система не видит критического снижения температуры или датчик неисправен.
- Слишком частые циклы оттайки (каждые 10-15 минут). Указывает на ложные показания датчика, неправильную настройку контроллера или постоянное «залипание» четырехходового клапана.
- Образование наледи на корпусе уличного блока или на стенках дренажного поддона. Говорит о неэффективном отводе талой воды. Лед нарастает снаружи и может повредить лопасти вентилятора.
- Свист или шипение в режиме оттайки с падением давления. Явный признак гидравлического удара или забитого фильтра-осушителя.
- Снижение температуры теплоносителя в системе отопления сразу после оттайки ниже нормы. Если баланс тепла в системе нарушен, дом остывает быстрее, чем компрессор успевает восстановить температуру.
Как продлить межсервисный интервал и уменьшить частоту оттаек
Существуют четыре простых, но эффективных способа минимизировать образование льда, не требующих вызова мастера. Первое — регулярная очистка испарителя. Промывка водой низкого давления (бытовой мойкой Керхер на минимальной мощности) с применением нейтрального моющего средства для теплообменников (например, LAVR или аналоги) дважды в год — весной и осенью. Второе — контроль дренажа. Перед наступлением зимы обязательно продуть или прочистить дренажную трубку сжатым воздухом. Третье — обеспечение притока воздуха. Нельзя устанавливать уличный блок в нише, под плотным козырьком или вплотную к стене. Минимальный зазор между задней стенкой испарителя и стеной здания — 15-20 см. Четвертое — своевременная замена фильтров внутренних блоков, если насос канального или фанкойлового типа. Забитые фильтры снижают производительность системы в целом, заставляя компрессор работать с перегрузкой.
Для владельцев, сталкивающихся с постоянным обмерзанием, рекомендуется установка дополнительного датчика температуры испарителя на плату управления, если конструкция контроллера это позволяет. Некоторые модели (например, серии Mitsubishi Zubadan или Fujitsu Waterstage) имеют настраиваемые параметры оттайки через сервисное меню. Инженеры могут скорректировать временные интервалы и температурные пороги срабатывания, адаптируя насос под конкретные климатические условия региона.
Ключевой принцип термодинамики теплового насоса: энергия на оттайку не теряется безвозвратно. Талая вода отдает тепло наружному воздуху, горячий газ прогревает компрессор и масло, а сам цикл оттайки занимает малую долю времени работы. Даже при неблагоприятных погодных условиях суммарные потери на оттайку редко превышают 5-7 процентов от общего энергопотребления за сезон. Главная задача владельца — не допустить перехода легкого инея в плотный, монолитный лед.
Сводная таблица данных
В таблице ниже систематизированы ключевые параметры, влияющие на обмерзание испарителя воздушного теплового насоса, и регламенты работы режима оттайки. Данные строго соответствуют приведённому тексту статьи: указаны критические температуры, теплопроводность материалов, пороги срабатывания автоматики, длительность циклов и факторы, провоцирующие аномальное оледенение.
| Параметр / Фактор | Значение / Описание (из текста) | Примечание / Условия |
|---|---|---|
| Температура кипения хладагента в испарителе (при уличной температуре 0 °C) | от -15 °C до -25 °C | Зависит от модели; разница с наружным воздухом составляет 10–15 °C |
| Теплопроводность льда | 2.2 Вт/(м·К) | В десятки раз ниже теплопроводности алюминия (~200 Вт/(м·К)) |
| Снижение теплосъёма при толщине инея 2–3 мм | 30–40% | Иней действует как теплоизолятор |
| Снижение теплосъёма при толщине инея 5–6 мм | 60–70% | Критическое падение эффективности |
| Критическая температура испарителя для запуска оттайки (большинство брендов) | -8…-12 °C | При работающем вентиляторе; Daikin, Mitsubishi, Fujitsu, Gree |
| Дельта температур (испаритель — наружный воздух) для инициации оттайки | Если разница превышает 10–12 °C | Контроллер воспринимает как образование льда |
| Максимальное время работы компрессора без оттайки (проверка условий) | 90–120 минут | Система автоматически проверяет необходимость оттайки |
| Типичный цикл оттайки для on/off (сплит) при -3 °C…+5 °C и влажности >80% | Каждые 45–90 минут работы | Длительность оттайки 5–12 минут |
| Интервал оттайки у инверторов (R32) при плюсовых температурах | Раз в 2–4 часа непрерывной работы | При сильных морозах (ниже -10 °C) и низкой влажности — отсутствует до 6–8 часов |
| Интервал оттайки при мокром снеге/тумане (инвертор) | Каждые 20–30 минут | Считается нормальной адаптивной работой |
| Температура испарителя при утечке хладагента (дефицит фреона) | -30…-35 °C | Аномально низкая; плотный лёд, не удаляемый штатной оттайкой |
| Типичный объём талой воды за один цикл оттайки | 3–5 литров | При забитом дренаже вода замерзает, усугубляя обледенение |
| Скорость воздуха через испаритель (проектная) | 2–3 м/с | Падение до 1 м/с при неисправном вентиляторе ускоряет обмерзание |
| Минимальный зазор между задней стенкой испарителя и стеной | 15–20 см | Необходим для притока воздуха |
| Потери энергии на оттайку за сезон (макс) | 5–7% от общего энергопотребления | Потери не превышают указанного значения даже при неблагоприятных условиях |
| Рекомендуемая периодичность промывки испарителя (водой низкого давления) | Дважды в год (весна/осень) | С применением нейтрального моющего средства (LAVR или аналог) |
Частые вопросы по теме (FAQ)
Почему на испарителе теплового насоса постоянно образуется иней, и когда это становится проблемой?
Образование инея на испарителе — это естественный физический процесс, а не поломка. Влажный воздух контактирует с холодной поверхностью теплообменника (температура хладагента может быть на 10-15 °C ниже уличной), водяной пар конденсируется и кристаллизуется. Проблемой это становится, когда иней переходит в плотный слой льда. Как указано в статье, слой льда толщиной всего 2-3 мм снижает теплосъем на 30-40%, а при 5-6 мм — на 60-70%. Аномальное обмерзание вызывают технические неисправности: утечка хладагента, загрязненный испаритель, неисправность четырехходового клапана, датчиков или слабый воздушный поток вентилятора.
Как часто в норме должна включаться оттайка в разных режимах работы насоса?
Частота оттайки зависит от погодных условий, а не от фиксированного времени. Для сплит-систем с фиксированной производительностью (on/off) при температуре от -3 °C до +5 °C и высокой влажности (более 80%) оттайка может запускаться каждые 45-90 минут. Для инверторных R32-насосов при плюсовых температурах интервал составляет раз в 2-4 часа, а при сильных морозах (ниже -10 °C) и низкой влажности оттайка может отсутствовать до 6-8 часов. Однако при мокром снеге или тумане даже инвертор может запускать оттайку каждые 20-30 минут, что считается нормальной адаптивной работой.
Какие технические неисправности приводят к аномально частому или слишком редкому обмерзанию?
Самые частые причины — утечка хладагента (температура испарителя падает до -30…-35 °C), загрязнение испарителя (пыль, пух, маслянистые отложения), неисправность четырехходового клапана (горячий газ не поступает в уличный блок при оттайке) и некорректная работа датчиков температуры. Как указано в статье, если датчик испарителя «врет», контроллер может либо вообще не запускать оттайку, либо запускать ее слишком часто, теряя энергоэффективность. Также проблему создает слабый воздушный поток вентилятора (например, при падении скорости с 2-3 м/с до 1 м/с).
Что делать, если оттайка включается каждые 10-15 минут?
Слишком частые циклы (каждые 10-15 минут) указывают на одну из неисправностей: ложные показания датчика температуры испарителя, неправильную настройку контроллера или «залипание» четырехходового клапана. Как отмечается в статье, это один из явных признаков некорректной работы режима оттайки. Рекомендуется вызвать сервисного инженера для диагностики, так как самостоятельная калибровка требует специального оборудования (манометрического коллектора) и доступа к сервисному меню контроллера.
Может ли загрязненный дренажный поддон вызвать обмерзание испарителя?
Да, напрямую. Как указано в статье, при таянии инея образуется до 3-5 литров воды за один цикл оттайки. Если дренажный поддон забит или замерз, вода замерзает внутри поддона, лед блокирует поток воздуха вентилятором. При следующем цикле нагрева вода снова замерзает на ребрах испарителя, усугубляя обледенение. Перед зимой обязательно нужно продуть или прочистить дренажную трубку сжатым воздухом.
