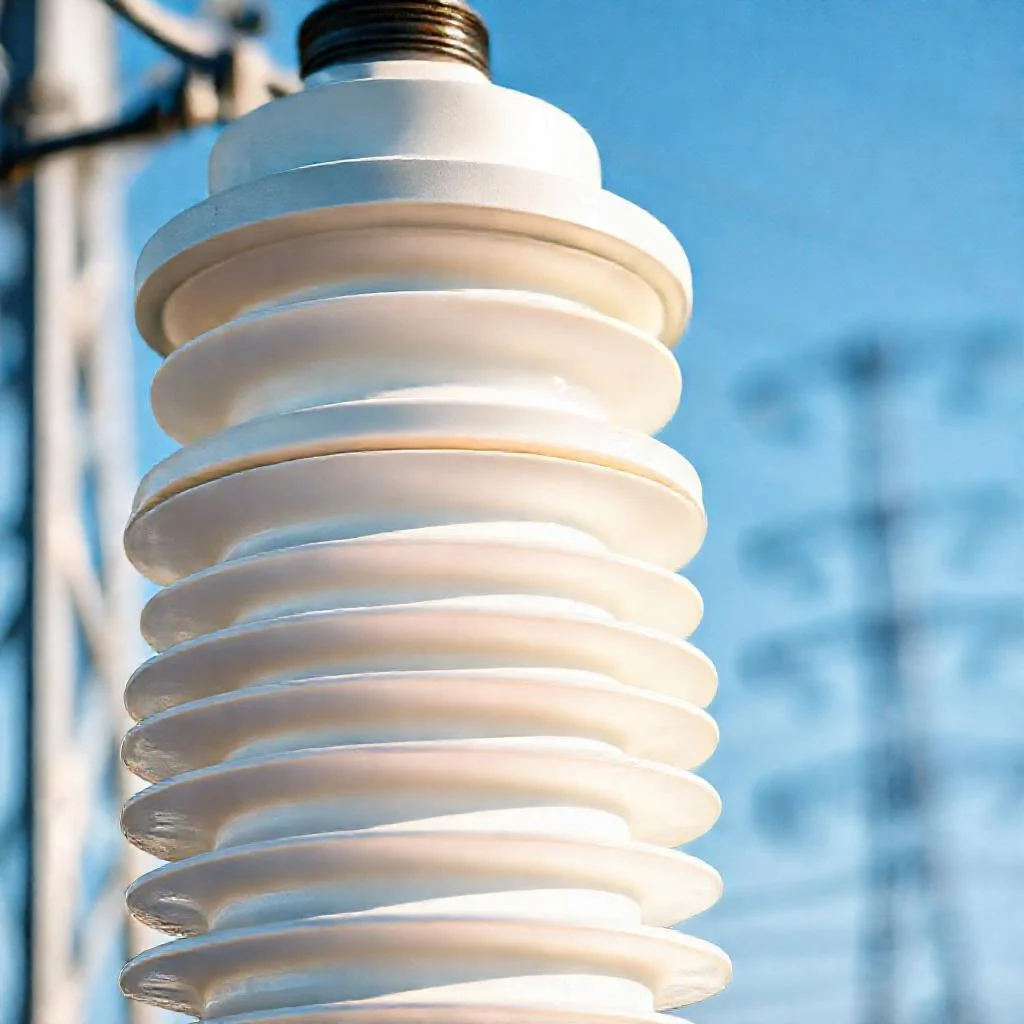

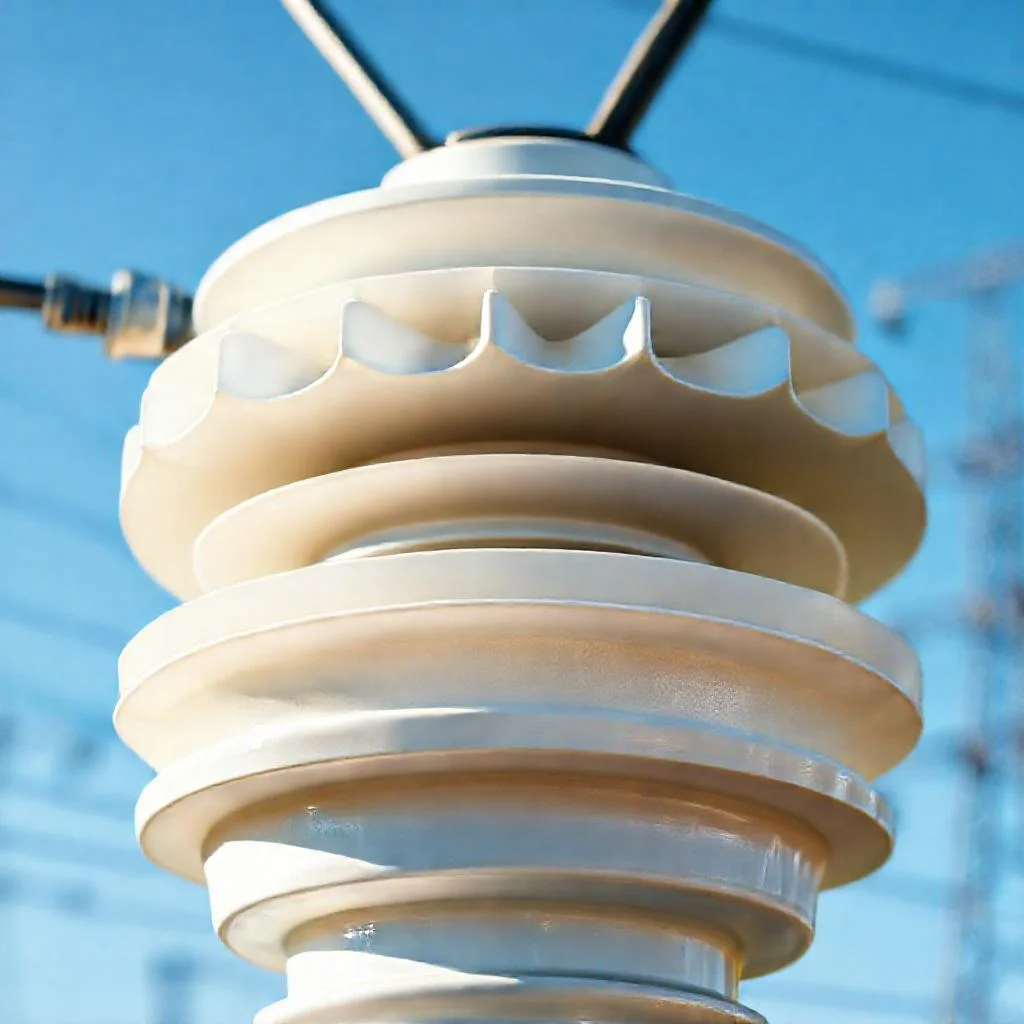

Ребристая изоляция: почему высоковольтные изоляторы имеют форму «юбок»
При взгляде на линии электропередачи (ЛЭП) или открытые распределительные устройства подстанций в первую очередь бросаются в глаза цепочки фарфоровых, стеклянных или полимерных дисков. Эти элементы, известные как изоляторы, имеют характерную ребристую форму, которую часто сравнивают с перевернутыми тарелками или юбками. Подобная конструкция не является эстетическим решением или данью традиции. Она представляет собой строгий инженерный расчет, направленный на решение нескольких ключевых задач, связанных с надежностью и долговечностью энергосистемы.
Физическая основа: как работает изолятор в воздушной среде
Основная функция любого изолятора — обеспечить гальваническую развязку между токоведущими частями (проводом, шиной) и заземленными элементами (опорой, траверсой, кожухом трансформатора). Идеальный изолятор должен предотвращать протекание тока утечки по своей поверхности. Однако на практике любой диэлектрик, находящийся в атмосфере, сталкивается с двумя основными угрозами: перекрытие по поверхности и пробой тела изолятора.
Перекрытие происходит, когда разность потенциалов между проводом и землей ионизирует воздух вдоль поверхности изолятора, создавая проводящий канал (дугу). Вероятность перекрытия напрямую зависит от длины пути утечки тока. Если сделать изолятор прямым и гладким цилиндром, его длина будет ограничена габаритами опоры и механическими нагрузками. Ребристая конфигурация позволяет значительно увеличить длину пути тока утечки, не увеличивая при этом общую высоту гирлянды.
Именно для увеличения пути утечки и предназначены «юбки». Каждое ребро выполняет роль дополнительного барьера, который заставляет ток двигаться не по прямой, а по извилистой траектории — вверх, вниз, вокруг каждого выступа. Чем больше ребер и чем сложнее их профиль, тем длиннее путь утечки при фиксированной высоте изолятора.
Первая задача: борьба с атмосферными загрязнениями
Наиболее частая причина отказов изоляторов — образование проводящего слоя на их поверхности. В атмосфере всегда присутствуют загрязнители: пыль, выхлопные газы, соли морской воды, пестициды с полей, сажа от промышленных предприятий. В сухом состоянии эти отложения обычно обладают высоким сопротивлением. Но при повышенной влажности (туман, роса, моросящий дождь) загрязнения гигроскопично впитывают влагу, образуя электролит.
Ребристая форма решает эту проблему следующим образом:
- Разрыв проводящей пленки. Нижняя поверхность «юбки» и ее поднутрения остаются сухими значительно дольше, чем внешняя часть. Капли воды стекают по краям ребер, не образуя сплошной влажной пленки от верхнего края изолятора до нижнего. Сплошная токопроводящая дорожка прерывается.
- Самоочищение от дождя. При интенсивном дожде вода стекает по изолятору направленно, срываясь с краев ребер. Прямой, гладкий изолятор смачивался бы равномерно, и загрязнения смывались бы значительно хуже. Ребристая геометрия создает турбулентность потока воды и способствует более эффективному удалению солей и грязи.
- Сухая зона сопротивления. Даже если внешняя кромка ребра намокла и загрязнилась, участки диэлектрика под ребрами остаются с высоким удельным сопротивлением. Это создает участок повышенного падения напряжения, что снижает ток утечки и препятствует развитию разряда.
Для сильно загрязненных районов (пустыни, побережья морей, промышленные зоны) применяют изоляторы с так называемой «аэродинамической» формой ребер. Нижняя часть таких ребер практически плоская, а верхняя имеет сложный профиль, оптимизирующий потоки воздуха и дождя для максимального самоочищения.
Вторая задача: управление электрическим полем
Форма изолятора влияет не только на путь утечки, но и на распределение электрического поля вдоль его поверхности. В однородном поле разряд развивался бы равномерно. Однако на высоковольтных ЛЭП и подстанциях поле крайне неравномерно.
Максимальная напряженность поля возникает вблизи точек подключения — у высоковольтного зажима (провода) и у заземленной арматуры (первый и последний изоляторы гирлянды). Именно на этих крайних элементах чаще всего возникает коронный разряд и развивается перекрытие.
Ребра («юбки») выполняют роль конденсаторных обкладок с распределенной емкостью. Каждый выступ изолятора сглаживает градиент потенциала. Верхние ребра, расположенные ближе к проводу, перераспределяют часть напряжения на себя, снижая пиковую напряженность возле арматуры. Это обеспечивает более равномерное падение напряжения по всей длине гирлянды.
Существуют специальные изоляторы с так называемым «проводящим» глазурным покрытием на нижних поверхностях «юбок». Такая глазурь имеет полупроводящие свойства (омическое сопротивление). Она подогревает изолятор за счет тока утечки в сырую погоду, подсушивая поверхность и тем самым радикально снижая риск перекрытия. Эта технология требует точного расчета количества ребер и их формы для обеспечения равномерного нагрева.
Третья задача: защита от пыльцевых мостиков и насекомых
Казалось бы, незначительный фактор — сухой, легкий пыльцевой пух (например, с цветущих деревьев весной) или скопление мелких насекомых — может стать причиной отключения ЛЭП. Пух и паутина, оседая на изоляторах в сухую погоду, не опасны. Но стоит выпасть росе — и эти биологические загрязнения становятся электролитом.
Особенно опасны попытки птиц сесть на изоляторы или провода. Птичий помет, попав на гладкий изолятор, может равномерно растечься и создать проводящий мостик. Ребристая конструкция работает как ловушка. Птичий помет, стекая по ребрам, останавливается на каждом выступе, не образуя сплошную дорожку. Каждая «юбка» задерживает часть загрязнения, и для замыкания цепи потребуется невероятно большое количество экскрементов.
Аналогично работает защита от мха и лишайника. На гладкой поверхности споры легко прикрепляются и начинают расти, постепенно покрывая изолятор проводящей биопленкой. На ребристой поверхности спорам сложнее закрепиться в поднутрениях, а прямые солнечные лучи и ветер быстрее высушивают эти участки, препятствуя росту биоты.
Типы ребристых конструкций и их геометрия
Разные задачи диктуют разную геометрию ребер. В современной энергетике используется несколько стандартных профилей:
- Классическая тарельчатая форма. Характерна для стеклянных и фарфоровых подвесных изоляторов. Нижняя часть имеет глубокий наклон вниз, образуя длинный зонтик. Верхняя часть плоская. Такая форма оптимальна для защиты от прямого дождя и тумана в районах с умеренным загрязнением.
- Аэродинамический профиль. Верхняя поверхность ребра имеет уклон, направленный к центру изолятора. Нижняя часть может быть сделана с канавками. Такая конструкция разработана для регионов с частыми ветрами. Она обеспечивает эффективное выдувание загрязнений с нижней поверхности.
- Профиль для тяжелых промышленных зон. Характеризуется большим количеством ребер (6-10 штук) с сильно развитыми «юбками» и сложной формой нижней кромки. На таких изоляторах может быть искусственно увеличена длина пути утечки до 25-40 мм на 1 кВ номинального напряжения.
- Биметаллические (полимерные) конструкции. В современных высоковольтных опорных изоляторах (110 кВ и выше) часто используют ребра из кремнийорганической резины (силикона), закрепленные на стеклопластиковом стержне. Такие ребра обладают гидрофобностью (водоотталкиванием) — вода не растекается по поверхности, а собирается в капли. Силиконовая «юбка» имеет меньший вес, чем фарфор, и способна восстанавливать гидрофобные свойства после сильного загрязнения.
Влияние поднутрений и внутренних полостей
Особую роль играет внутренняя поверхность ребра. Если просто сделать выступ на изоляторе, это не даст максимального эффекта. Необходимо, чтобы нижняя часть ребра была недоступна для прямого попадания капель дождя. Именно для этого нижние поверхности «юбок» делают с обратным конусом или выемками. Чем глубже поднутрение, тем меньше вероятность образования проводящего мостика.
Внутренние полости, образующиеся между ребрами, создают зоны с замедленной циркуляцией воздуха. В сухую погоду туда не попадает пыль. В момент росы или тумана влага конденсируется сначала на самых холодных наружных частях ребер. Внутренние полости прогреваются медленнее, но из-за стабильного воздушного зазора там конденсация происходит позже или не происходит вовсе. Если же конденсат образуется внутри ребра, он стекает по стенкам вниз к основанию, минуя путь разряда вдоль поверхности.
Инженерные стандарты и расчет
Проектирование формы изолятора — это задача, решаемая с помощью методов конечных элементов и многолетних полевых испытаний. Основные регулируемые параметры:
- Длина пути утечки (L): Измеряется по общей длине линии на поверхности изолятора между металлическими оконечниками. Нормируется в зависимости от класса напряжения и степени загрязнения атмосферы (от 16 мм/кВ для чистых районов до 55 мм/кВ для очень загрязненных).
- Строительная высота (H): Расстояние между арматурными зажимами. Она ограничена механической прочностью и габаритами.
- Диаметр ребра (D): Влияет на зону защиты от прямого дождя и на механическую жесткость конструкции.
- Форм-фактор: Соотношение между реальным путем утечки и строительной высотой. Чем выше форм-фактор, тем более «ребристым» является изолятор.
Например, для подвесного изолятора ПС-70Е (стеклянный, номинальное усилие 70 кН) строительная высота составляет около 127 мм, а длина пути утечки — 320 мм. Форм-фактор равен 2,5. Это означает, что реальный путь утечки в 2,5 раза больше, чем высота изолятора. Для полимерного изолятора с тем же классом напряжения и длины пути утечки строительная высота может быть меньше, так как ребра делаются тоньше и с большим диаметром.
Особенности эксплуатации и диагностики
Ребристая форма также упрощает обслуживание. При тепловизионном контроле или осмотре с использованием бинокля легче заметить зоны локального нагрева на нижних поверхностях ребер, которые указывают на повышенную утечку тока. Кроме того, скопление загрязнений в углублениях между ребрами визуально заметно, что позволяет своевременно назначить чистку.
Однако сложная форма усложняет процесс изготовления. Фарфоровые и стеклянные изоляторы отливаются в пресс-формах, где каждое ребро должно быть тщательно проработано для равномерного охлаждения заготовки. Неравномерная толщина стенок ребер может привести к внутренним напряжениям и растрескиванию при перепадах температур.
Существует миф, что ребра нужны для теплоотвода. Это неверно. Провода нагреваются, но изолятор сам по себе не является радиатором. Основная задача ребер — именно электрическая изоляция. Однако в некоторых случаях (например, в опорных изоляторах с металлическими фланцами) ребра действительно несколько увеличивают площадь поверхности, что способствует лучшему охлаждению внешних слоев диэлектрика, но это исключительно побочный эффект.
Заключение
Ребристая форма высоковольтных изоляторов — не случайность, а результат борьбы науки и инженерии с коварными последствиями увлажнения и загрязнения. Каждое ребро, каждая «юбка» работают как множественные барьеры на пути электрического разряда, увеличивая путь тока утечки, разрывая проводящие пленки и перераспределяя электрическое поле. Именно эта продуманная геометрия позволяет современным ЛЭП и подстанциям работать десятилетиями в любых климатических условиях без аварий, обеспечивая надежное и бесперебойное электроснабжение.
Сводная таблица данных
В таблице ниже представлены ключевые параметры и характеристики ребристых изоляторов, описанные в тексте статьи. Данные структурированы для наглядного сравнения различных конструктивных решений и их влияния на эксплуатационные свойства, включая геометрические параметры, устойчивость к внешним факторам и особенности применения.
| Параметр / Характеристика | Классическая тарельчатая форма | Аэродинамический профиль | Профиль для тяжелых промышленных зон | Полимерные (силиконовые) конструкции |
|---|---|---|---|---|
| Типовая геометрия ребер | Нижняя часть с глубоким наклоном вниз (длинный зонтик), верхняя часть плоская | Верхняя поверхность с уклоном к центру, нижняя часть может иметь канавки | Большое количество ребер (6-10 штук) с сильно развитыми «юбками» и сложной формой нижней кромки | Ребра из кремнийорганической резины (силикона) на стеклопластиковом стержне |
| Основное назначение (решаемая задача) | Защита от прямого дождя и тумана в районах с умеренным загрязнением | Для регионов с частыми ветрами. Эффективное выдувание загрязнений с нижней поверхности | Для сильно загрязненных районов (пустыни, побережья морей, промышленные зоны) | Обеспечение гидрофобности (водоотталкивания); меньший вес по сравнению с фарфором |
| Длина пути утечки (L) | Увеличена за счет ребер, конкретное значение нормируется под класс напряжения | Оптимизирована для самоочищения | Искусственно увеличена до 25-40 мм на 1 кВ номинального напряжения | Сравнима с фарфоровыми, но при меньшей строительной высоте |
| Диаметр ребра (D) | Обеспечивает зону защиты от прямого дождя | Оптимизирует потоки воздуха и дождя для максимального самоочищения | Развитые «юбки» с большим диаметром | Ребра тоньше и с большим диаметром, чем у фарфоровых |
| Форм-фактор | Для примера (ПС-70Е): строительная высота ~127 мм, путь утечки 320 мм, форм-фактор = 2,5 | Высокий, за счет сложной геометрии | Максимальный, за счет большого количества ребер | Высокий, строительная высота может быть меньше при той же длине пути утечки |
| Механизм защиты от загрязнений | Нижняя поверхность ребра защищена от капель дождя, сплошная пленка прерывается | Создание турбулентности потока воды, выдувание загрязнений | Участки под ребрами остаются с высоким сопротивлением, создавая зону повышенного падения напряжения | Вода не растекается, а собирается в капли; способность восстанавливать гидрофобные свойства |
| Защита от биологических загрязнений | Каждое ребро задерживает часть помета птиц, не давая образоваться сплошной дорожке | Затруднено закрепление спор мха и лишайника в поднутрениях | Сложная геометрия препятствует росту биопленки | Гладкая гидрофобная поверхность затрудняет прикрепление биоты |
| Управление электрическим полем | Ребра сглаживают градиент потенциала, снижая пиковую напряженность возле арматуры | Аэродинамический профиль косвенно влияет на распределение поля за счет формы | Сложная форма ребер перераспределяет напряжение на себя, обеспечивая равномерное падение напряжения | Могут использоваться ребра с полупроводящим покрытием для подогрева и подсушки поверхности |
| Особенности изготовления и эксплуатации | Отливаются в пресс-формах, требуется равномерное охлаждение заготовки для избежания трещин | Сложная конструкция пресс-формы | Высокая сложность отливки, точный расчет количества ребер | Меньший вес, упрощена диагностика, возможна замена отдельных ребер |
Частые вопросы по теме (FAQ)
Как именно ребристая форма («юбки») увеличивает длину пути тока утечки?
Ребристая конфигурация позволяет значительно увеличить длину пути тока утечки, не увеличивая при этом общую высоту гирлянды изоляторов. Каждое ребро выполняет роль дополнительного барьера, который заставляет ток двигаться не по прямой, а по извилистой траектории — вверх, вниз и вокруг каждого выступа. Например, для подвесного изолятора ПС-70Е строительная высота составляет около 127 мм, а длина пути утечки — 320 мм. Форм-фактор (соотношение между реальным путем утечки и строительной высотой) равен 2,5, что означает, что реальный путь утечки в 2,5 раза больше, чем высота изолятора.
Почему ребра препятствуют образованию проводящей пленки при тумане или росе?
Ребристая форма решает эту проблему тремя способами. Во-первых, нижняя поверхность «юбки» и ее поднутрения остаются сухими значительно дольше, чем внешняя часть — капли воды стекают по краям ребер, не образуя сплошной влажной пленки, и сплошная токопроводящая дорожка прерывается. Во-вторых, в момент росы или тумана влага конденсируется сначала на самых холодных наружных частях ребер, а внутренние полости прогреваются медленнее, и конденсация там происходит позже или не происходит вовсе. В-третьих, даже если внешняя кромка ребра намокла, участки диэлектрика под ребрами остаются с высоким удельным сопротивлением, создавая участок повышенного падения напряжения.
Как ребристая форма изолятора защищает от биологических загрязнений, например, птичьего помета?
Птичий помет, попав на гладкий изолятор, может равномерно растечься и создать проводящий мостик. Ребристая конструкция работает как ловушка: помет, стекая по ребрам, останавливается на каждом выступе, не образуя сплошную дорожку. Каждая «юбка» задерживает часть загрязнения, и для замыкания цепи потребуется невероятно большое количество экскрементов. Аналогично работает защита от мха и лишайника — на ребристой поверхности спорам сложнее закрепиться в поднутрениях, а прямые солнечные лучи и ветер быстрее высушивают эти участки.
Влияет ли форма ребер на распределение электрического поля вдоль изолятора?
Да, ребра («юбки») выполняют роль конденсаторных обкладок с распределенной емкостью. Каждый выступ изолятора сглаживает градиент потенциала. Верхние ребра, расположенные ближе к проводу, перераспределяют часть напряжения на себя, снижая пиковую напряженность возле арматуры, где максимальна вероятность коронного разряда и перекрытия. Это обеспечивает более равномерное падение напряжения по всей длине гирлянды.
Правда ли, что ребра на изоляторах нужны для отвода тепла (как радиатор)?
Это миф. Основная задача ребер — именно электрическая изоляция. Изолятор сам по себе не является радиатором. Однако в некоторых случаях (например, в опорных изоляторах с металлическими фланцами) ребра действительно несколько увеличивают площадь поверхности, что способствует лучшему охлаждению внешних слоев диэлектрика, но это исключительно побочный эффект, а не причина их применения.
