Почему бензиновый генератор не выдает напряжение: проверка конденсатора и диодного моста

Почему бензиновый генератор не выдает напряжение: проверка конденсатора и диодного моста

Ситуация, когда бензиновый генератор заводится, работает ровно, но при этом в розетках отсутствует напряжение — одна из самых частых неисправностей. Двигатель может демонстрировать отличную компрессию и уверенный запуск, но генераторная часть остается мертвой. Чаще всего проблема кроется в двух элементах электрической схемы: конденсаторе возбуждения и диодном мосте (выпрямителе). Понимание принципов их работы и методов проверки позволяет диагностировать неисправность без обращения в сервисный центр.

Роль конденсатора в системе возбуждения генератора

Большинство бюджетных и средних бензиновых генераторов используют синхронные или асинхронные генераторы с самовозбуждением. В таких системах конденсатор является критическим элементом, обеспечивающим начальное намагничивание ротора. Без него генератор физически не способен создать выходное напряжение.

Принцип действия основан на остаточном магнетизме ротора. При вращении ротора в обмотках статора наводится небольшая ЭДС (электродвижущая сила). Эта малая энергия поступает на конденсатор, который вступает в резонанс с обмоткой возбуждения. В результате возникает цепная реакция: напряжение на конденсаторе растет, увеличивается ток в обмотке возбуждения, что усиливает магнитное поле ротора. Процесс продолжается до выхода генератора на номинальное напряжение (обычно 220-230 В для однофазных моделей или 380-400 В для трехфазных).

• Потеря емкости. Со временем электролитические конденсаторы высыхают, теряя номинальную емкость. Снижение емкости на 20-30% уже может сделать запуск генератора невозможным.
• Пробой диэлектрика. Внутреннее короткое замыкание между обкладками конденсатора полностью выводит его из работы, делая цепь возбуждения разомкнутой.
• Механическое повреждение. Вибрация, характерная для бензиновых двигателей, может привести к отрыву клемм или повреждению выводов.

Диодный мост: выпрямитель и его неисправности

Диодный мост в генераторе выполняет функцию преобразования переменного тока, вырабатываемого обмотками статора, в постоянный ток для питания цепи возбуждения ротора. В некоторых конструкциях мост также служит для подачи постоянного напряжения на автоматический регулятор напряжения (AVR).

Диоды работают в режиме высоких температур и значительных токовых нагрузок. Перегрузка генератора, короткое замыкание в нагрузке или естественный износ приводят к деградации p-n переходов. Характерная особенность силовой электроники — отказ диода чаще всего происходит в режиме короткого замыкания, хотя встречается и обрыв цепи.

• Пробой диода (короткое замыкание). Переменное напряжение свободно проходит через пробитый диод, вызывая короткое замыкание в обмотках статора. Генератор при этом может сильно греться, гудеть, а напряжение на выходе будет либо отсутствовать, либо быть нестабильным.
• Обрыв диода. Ток через поврежденный диод не проходит вовсе. Выпрямитель работает только на половину мощности, что приводит к снижению напряжения возбуждения и, как следствие, к падению выходного напряжения генератора.
• Трещины в корпусе. Механические повреждения корпуса диода или его пайки на плате приводят к плохому контакту или его полному отсутствию.

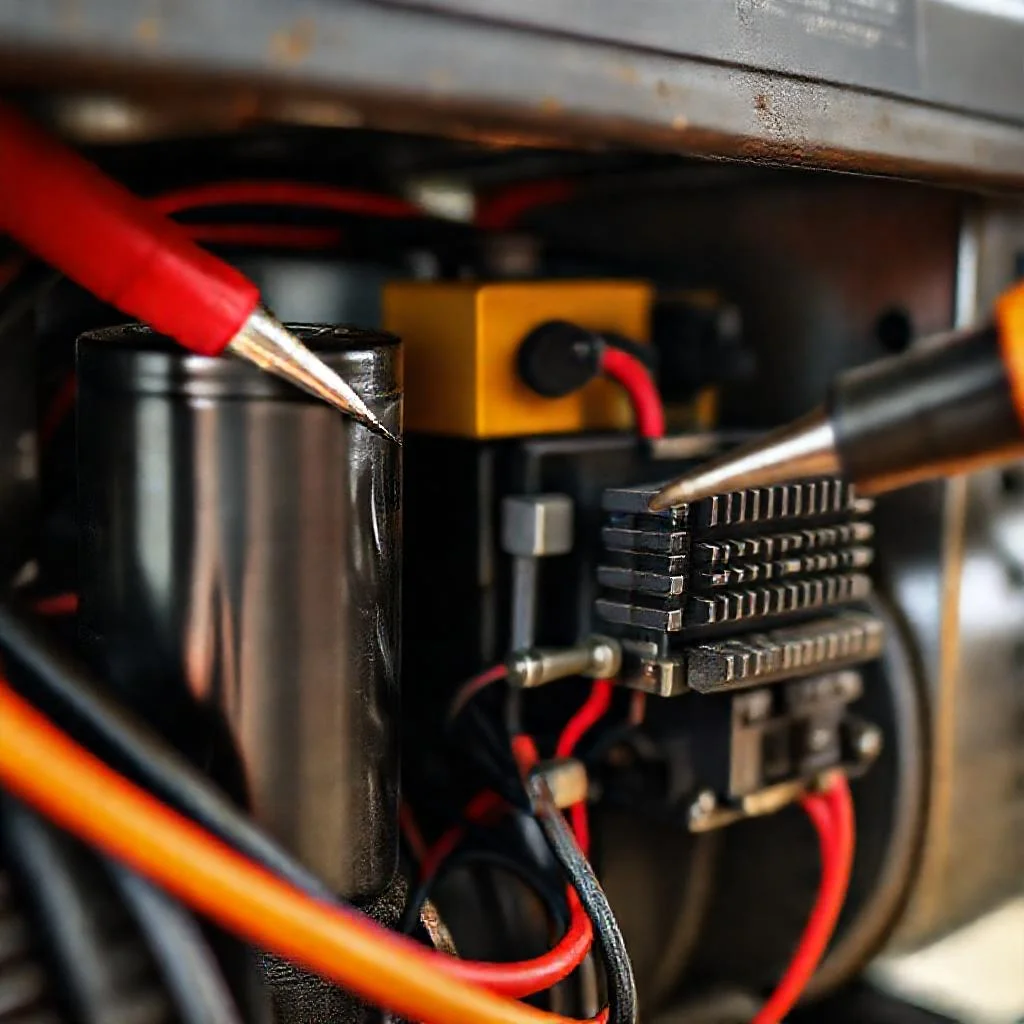

Диагностика конденсатора: пошаговая инструкция

Перед началом любых работ генератор необходимо полностью обесточить и отключить от нагрузки. Выкрутить свечу зажигания или отключить провод высокого напряжения — обязательное условие безопасности, исключающее случайный запуск. Разрядка конденсатора производится путем короткого замыкания его выводов отверткой с изолированной рукояткой. Игнорирование этого шага грозит поражением электрическим током.

Первый этап — визуальный осмотр. Корпус конденсатора не должен иметь вздутий, трещин или следов электролита на поверхности. Деформированный корпус — однозначный признак замены.

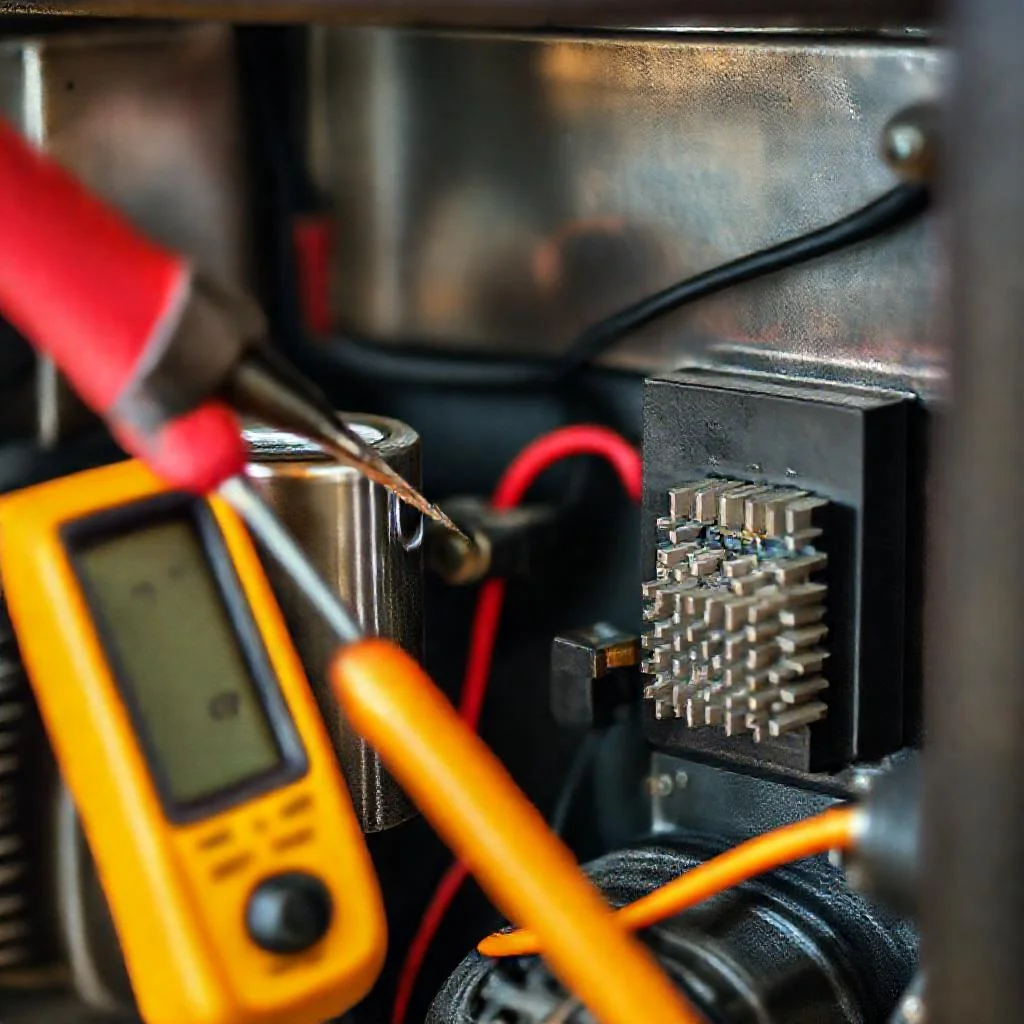

Второй этап — проверка мультиметром. Для этого прибор переводится в режим измерения емкости (если такая функция предусмотрена). Перед измерением конденсатор обязательно отпаивается от схемы, так как параллельно включенные элементы (обмотки, диоды) исказят результат.

• Номинальная емкость. Показания прибора должны соответствовать значению, указанному на корпусе конденсатора. Допуск обычно составляет ±5% или ±10%. Если емкость ниже номинала на 30% и более — конденсатор подлежит замене.
• Проверка на пробой. Если мультиметр не имеет режима измерения емкости, можно проверить конденсатор в режиме измерения сопротивления (на пределе 200 кОм или 2 МОм). Исправный конденсатор сначала покажет низкое сопротивление, которое будет постепенно расти до бесконечности по мере его зарядки от батарейки мультиметра. Постоянно низкое сопротивление указывает на внутреннее короткое замыкание.
• Проверка на обрыв. Если сопротивление сразу показывает бесконечность (1) и не меняется — конденсатор потерял емкость (высох), что равносильно обрыву.

Важно понимать, что конденсатор для генератора — не любой конденсатор. Необходимо устанавливать элемент с тем же номинальным напряжением (не ниже) и той же емкостью. Использование конденсатора с меньшим напряжением приведет к его мгновенному пробою. Для типовых бытовых генераторов мощностью 2-5 кВт чаще всего применяются конденсаторы на 30-50 мкФ с рабочим напряжением 450 В переменного тока.

Проверка диодного моста: методы и нюансы

Диодный мост может быть выполнен как сборка в едином корпусе, так и набрана из четырех отдельных диодов. Доступ к нему обычно находится за боковой крышкой генераторной части. Отключение моста от обмоток статора и цепи возбуждения — обязательное условие для точной диагностики.

Основной инструмент — цифровой мультиметр с режимом проверки диодов (значок диода на шкале). Режим прозвонки (зуммер) для этой цели менее предпочтителен, так как он не показывает прямое падение напряжения.

Методика проверки отдельных диодов: Каждый диод проверяется в двух направлениях. Щупы мультиметра подсоединяются к аноду и катоду диода.

• Прямое включение. Красный щуп (плюс) на анод, черный (минус) на катод. Исправный диод покажет падение напряжения в пределах 0,4-0,7 В (для кремниевых диодов).
• Обратное включение. Красный щуп на катод, черный на анод. Исправный диод покажет бесконечность (единицу на табло).

Если при прямом включении показания равны нулю (0) или близки к нему — диод пробит. Если в обоих направлениях прибор показывает бесконечность — диод в обрыве. Любой из этих случаев требует замены неисправного элемента или всего моста в сборе.

Особенности проверки сборки: Если диодный мост выполнен как единая сборка с четырьмя выводами (два для переменного тока и два для постоянного), проверять диоды придется косвенно. Измеряется сопротивление между выводами переменного тока и плюсовым/минусовым выводами. В одну сторону сопротивление должно быть низким (соответствует прямому падению напряжения на двух последовательных диодах), в другую — высоким (бесконечность). Симметричность показаний для обеих пар указывает на исправность моста.

Замена диодного моста должна производиться на аналогичный по току (номинальный прямой ток, I_F) и обратному напряжению (V_RRM). Установка моста с заниженными параметрами приведет к его перегреву и выходу из строя в ближайшие минуты работы.

Сопутствующие причины отсутствия напряжения

Если конденсатор и диодный мост оказались исправны, а напряжение по-прежнему отсутствует, стоит проверить несколько дополнительных узлов. Часто проблема заключается в банальной потере остаточного намагничивания ротора. Это происходит после длительного простоя генератора или после разборки магнитной системы. Решается процедурой «накачки» — подачей кратковременного импульса постоянного тока от аккумулятора на обмотку возбуждения.

Также необходимо проверить целостность обмоток статора и ротора. Межвитковое замыкание или обрыв обмотки диагностируется измерением сопротивления. Сопротивление обмоток возбуждения обычно составляет от 2 до 10 Ом, а обмоток статора — от 0,5 до 3 Ом (зависит от мощности генератора). Бесконечно высокое сопротивление указывает на обрыв, а аномально низкое — на межвитковое замыкание.

Плавкий предохранитель в цепи возбуждения (при его наличии) — еще одна точка контроля. Он может выгореть без внешних признаков, поэтому проверка мультиметром в режиме прозвонки обязательна. Регулятор напряжения (AVR) также выходит из строя, но его диагностика требует осциллографа и профессионального опыта.

Профилактика и сроки службы компонентов

Конденсаторы возбуждения имеют ограниченный срок службы, который в среднем составляет 2-3 года эксплуатации в бытовых условиях или около 1000-1500 моточасов. Ресурс диодного моста выше — до 5-7 лет, но он сильно зависит от режима работы генератора. Постоянная работа на максимальной нагрузке, перегрузки и перегрев резко сокращают этот ресурс.

Рекомендации по продлению срока службы генератора:

• Не допускать работы генератора на нагрузку, превышающую 80% от номинальной мощности.
• Исключить подключение импульсных нагрузок (сварочные аппараты, мощные насосы) без соответствующих стабилизаторов.
• Обеспечить качественную вентиляцию генераторной части — не устанавливать генератор в закрытые невентилируемые помещения.
• Проводить регламентное обслуживание не реже одного раза в сезон, включающее чистку генераторной части от пыли и масляных отложений.
• При длительном хранении (более 3 месяцев) запускать генератор на 10-15 минут под нагрузкой для сохранения остаточного намагничивания и предотвращения высыхания конденсаторов.

Тщательная проверка конденсатора и диодного моста, выполненная по вышеописанной методике, позволяет в большинстве случаев восстановить работоспособность генератора без капитального ремонта. Замена этих деталей относится к категории простых операций, доступных владельцу с базовыми навыками работы с электроникой. Системный подход к диагностике и понимание физических процессов исключает безрезультатные замены исправных компонентов и экономит время.

Сводная таблица данных

В таблице ниже представлены ключевые параметры, методы проверки и критерии оценки состояния конденсатора возбуждения и диодного моста бензинового генератора, строго на основе данных из статьи. Данные систематизированы для быстрой диагностики причин отсутствия выходного напряжения.

Компонент	Параметр / Характеристика	Метод проверки	Норма / Исправное состояние	Неисправность / Критерий замены
Конденсатор возбуждения	Номинальная емкость (типовая для генераторов 2-5 кВт)	Измерение мультиметром в режиме измерения емкости (после отпайки от схемы)	30-50 мкФ	Снижение емкости на 30% и более от номинала
	Рабочее напряжение	Визуальный контроль маркировки на корпусе	450 В переменного тока	Использование конденсатора с меньшим напряжением (приведет к мгновенному пробою)
	Целостность (пробой/обрыв)	Измерение сопротивления мультиметром (предел 200 кОм или 2 МОм)	Сопротивление растет от низкого до бесконечности (зарядка)	Постоянно низкое сопротивление (короткое замыкание) или сразу бесконечность (обрыв/высыхание)
	Внешнее состояние	Визуальный осмотр корпуса и выводов	Отсутствие вздутий, трещин, следов электролита	Деформированный корпус, отрыв клемм, повреждение выводов
Диодный мост (выпрямитель)	Прямое падение напряжения (для кремниевых диодов)	Проверка мультиметром в режиме «диод»: красный щуп на анод, черный на катод	0,4-0,7 В	Показания равны 0 или близки к нулю (пробой / короткое замыкание)
	Обратное сопротивление	Проверка мультиметром в режиме «диод»: красный щуп на катод, черный на анод	Бесконечность (единица на табло)	Нулевые показания (пробой) или бесконечность в обоих направлениях (обрыв)
	Параметры для замены	Контроль маркировки	Соответствие номинальному прямому току (IF) и обратному напряжению (VRRM)	Установка моста с заниженными параметрами (приведет к перегреву и выходу из строя)
	Внешнее состояние	Визуальный осмотр	Отсутствие трещин в корпусе, повреждений пайки на плате	Трещины в корпусе, плохой контакт или его полное отсутствие
Обмотки (статора и ротора)	Сопротивление обмоток возбуждения	Измерение мультиметром	От 2 до 10 Ом	Бесконечно высокое сопротивление (обрыв) или аномально низкое (межвитковое замыкание)
	Сопротивление обмоток статора	Измерение мультиметром	От 0,5 до 3 Ом	Бесконечно высокое сопротивление (обрыв) или аномально низкое (межвитковое замыкание)
	Остаточное намагничивание ротора	Диагностика после длительного простоя или разборки	Способность генератора к самовозбуждению	Потеря намагничивания (решается подачей импульса постоянного тока от аккумулятора)
Ресурс компонентов	Средний срок службы в бытовых условиях	По моточасам или годам эксплуатации	Конденсатор: 2-3 года (1000-1500 моточасов); Диодный мост: 5-7 лет	Работа на максимальной нагрузке, перегрузки, перегрев сокращают ресурс

Частые вопросы по теме (FAQ)

Почему после проверки конденсатора мой генератор все еще не выдает напряжение?

Если конденсатор исправен, проверьте диодный мост. Он мог выйти из строя из-за пробоя или обрыва диодов. Также причина может быть не в этих двух элементах, а, например, в потере остаточного намагничивания ротора. Это случается после длительного простоя. Решается кратковременной подачей импульса постоянного тока от аккумулятора на обмотку возбуждения. Кроме того, проверьте целостность обмоток статора и ротора мультиметром: сопротивление обмоток возбуждения должно быть 2–10 Ом, а статора — 0,5–3 Ом. Бесконечно высокое сопротивление указывает на обрыв.

Как правильно измерить емкость конденсатора генератора, и какое отклонение считается критичным?

Для точного измерения мультиметром конденсатор необходимо обязательно отпаять от схемы, чтобы элементы, включенные параллельно (обмотки, диоды), не искажали результат. Показания прибора должны соответствовать номиналу, указанному на корпусе. Допуск обычно составляет ±5-10%. Если измеренная емкость ниже номинала на 30% и более — конденсатор подлежит замене. Для типовых бытовых генераторов мощностью 2-5 кВт чаще всего применяются конденсаторы на 30-50 мкФ с рабочим напряжением 450 В переменного тока.

Как проверить диодный мост генератора мультиметром без его демонтажа?

Для точной диагностики диодный мост обязательно нужно отключить от обмоток статора и цепи возбуждения. Проверка в сборе может дать ложные показания. Используйте мультиметр в режиме проверки диодов. Для каждого диода проверьте два направления: прямое включение (красный щуп на анод, черный на катод) должно показать падение напряжения 0,4–0,7 В, а обратное — «бесконечность» (единицу на дисплее). Если при прямом включении показания равны нулю — диод пробит (короткое замыкание). Если в обоих направлениях «бесконечность» — диод в обрыве. Любой из этих случаев требует замены неисправного элемента или всего моста в сборе.

Можно ли заменить конденсатор в генераторе на любой другой с такой же емкостью?

Нет. Необходимо устанавливать элемент с тем же номинальным напряжением (не ниже) и той же емкостью. Использование конденсатора с меньшим напряжением, чем указано на старом, приведет к его мгновенному пробою. Например, для типовых бытовых генераторов мощностью 2-5 кВт рабочее напряжение должно быть 450 В переменного тока. Также категорически нельзя ставить конденсатор с меньшей емкостью, так как снижение емкости на 20-30% уже может сделать запуск генератора невозможным.

Какой ресурс у конденсатора и диодного моста, и когда их стоит проверять в первую очередь?

Конденсаторы возбуждения служат в среднем 2-3 года или около 1000-1500 моточасов. Ресурс диодного моста выше — до 5-7 лет, но он сильно зависит от нагрузок и перегрева. Проверять эти элементы в первую очередь стоит, если генератор заводится, работает ровно, но не выдает напряжение. Обратите внимание на внешние признаки: вздутие корпуса конденсатора, трещины или следы электролита — это однозначный признак замены. Диодный мост может выйти из строя из-за пробоя (короткого замыкания) или обрыва диода, что также приводит к отсутствию напряжения.
