Плакаты и знаки безопасности в электроустановках: система визуальной защиты
Эксплуатация электроустановок сопряжена с риском поражения электрическим током. Основным инструментом предотвращения несчастных случаев является система плакатов и знаков безопасности. Эти элементы визуальной коммуникации регламентированы строгими стандартами. Они предназначены для мгновенной передачи информации об опасности, запрете действий или необходимости соблюдения мер предосторожности.

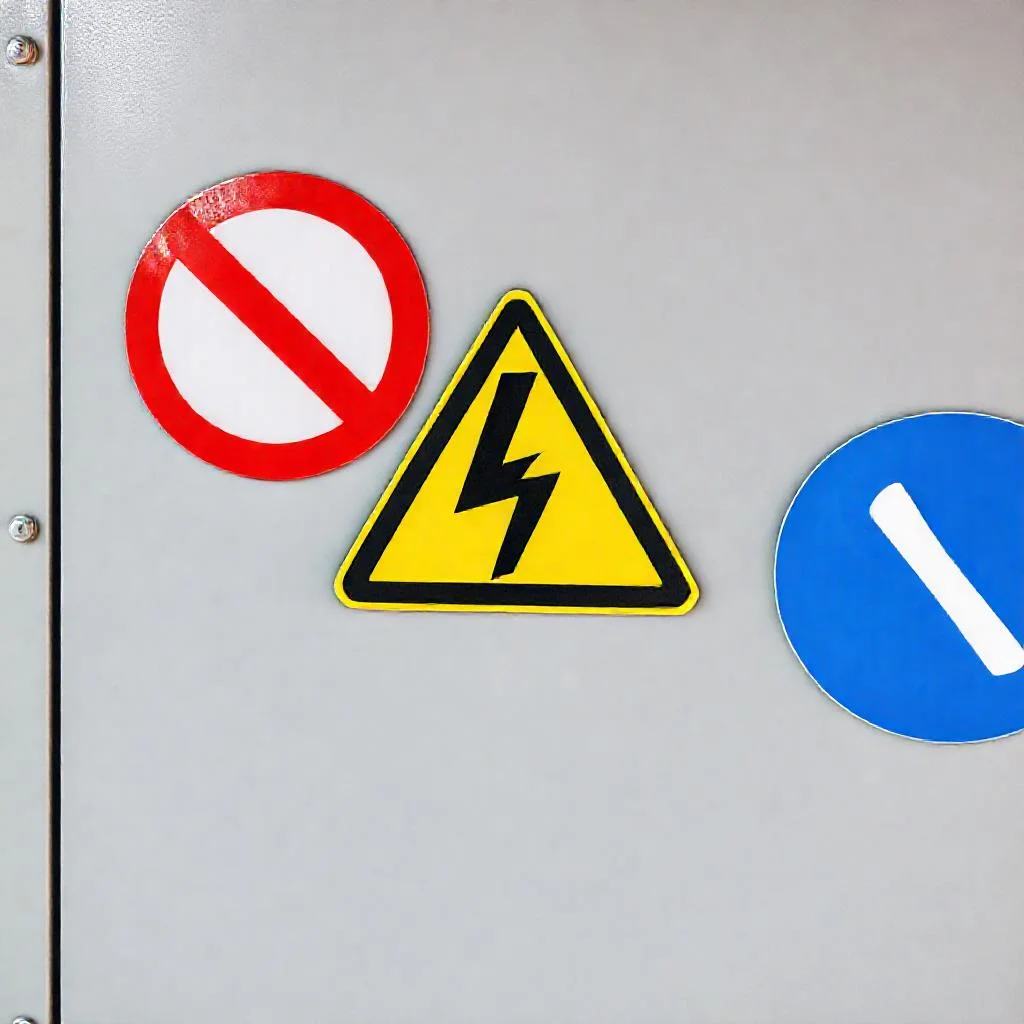

Классификация делит всю номенклатуру на четыре основные группы: запрещающие, предупреждающие, предписывающие и указательные. Каждая группа имеет уникальную геометрическую форму, цветовую гамму и графическое изображение. Понимание этих различий является базовым требованием для любого персонала, допущенного к работе в электроустановках.
Нормативная база и требования к исполнению
Все плакаты и знаки должны соответствовать актуальным редакциям правил технической эксплуатации и межгосударственным стандартам. В Российской Федерации основными документами являются ГОСТ Р 12.4.026-2015 и «Правила по охране труда при эксплуатации электроустановок». Материалы изготовления должны быть устойчивы к атмосферным воздействиям, ультрафиолету и агрессивным средам.
Для помещений с химически активной средой применяются специальные пластики или композитные материалы. Размеры знаков строго регламентированы в зависимости от расстояния опознавания. Минимальная высота шрифта и диаметр круга рассчитываются по формуле, установленной стандартом. Нарушение этих параметров делает знак юридически ничтожным и опасным для применения.
Запрещающие плакаты и знаки
Запрещающие знаки предназначены для категорического запрета определенных действий. Они выполняются в виде круга красного цвета с белым полем внутри и диагональной красной полосой. Перечеркивающая полоса всегда направлена сверху слева направо вниз под углом в 45 градусов. Графический символ опасности располагается в центре белого поля.
Основные представители этой группы включают знак «Запрещается пользоваться открытым огнем» и «Курить запрещено». Для электроустановок критическое значение имеет знак «Запрещается прикасаться. Опасно». Его устанавливают на ограждениях токоведущих частей, находящихся под напряжением. Также существует знак «Работать в средствах защиты запрещено» для специфических условий.
Запрещающие плакаты могут быть переносными. Они изготавливаются из плотного картона или пластика. Крепление осуществляется на специальные зажимы, магниты или веревки. Переносные плакаты «Не включать! Работают люди» вывешиваются на ключах управления и приводах разъединителей. Плакат «Не включать! Работа на линии» применяется для воздушных и кабельных линий электропередачи.
Предупреждающие знаки и плакаты
Предупреждающие знаки информируют о потенциальной опасности. Их форма представляет собой равносторонний треугольник с закругленными углами. Цветовая гамма включает желтый фон, черную окантовку и черные графические элементы. Желтый цвет выбран как наиболее заметный в условиях плохой освещенности.
Ключевым элементом этой группы является знак «Осторожно! Электрическое напряжение». Существуют две разновидности: треугольник с молнией и треугольник с восклицательным знаком. Знак с молнией устанавливается на корпусах оборудования, дверях камер и ограждениях. Знак с восклицательным знаком применяется для обозначения прочих опасностей, не связанных напрямую с током.
Дополнительно используются знаки «Осторожно! Опасность поражения электрическим током» для наружных установок. Для временных работ применяются переносные предупреждающие плакаты «Стой! Напряжение». Их вывешивают на временных ограждениях токоведущих частей, оставшихся под напряжением. Материал таких плакатов должен быть износостойким и не поддерживать горение.
- Знак «Осторожно! Электрическое напряжение» — основной идентификатор опасности.
- Знак «Осторожно! Опасность» применяется для неэлектрических рисков.
- Переносной плакат «Стой! Напряжение» используется при ремонтных работах.
- Комбинированные знаки с поясняющей надписью уточняют характер опасности.
- Световозвращающие покрытия обязательны для знаков в темных помещениях.
Предписывающие плакаты и знаки
Предписывающие знаки указывают на обязательность выполнения определенных действий. Они имеют форму квадрата или прямоугольника синего цвета. Внутри квадрата располагается белое поле с графическим символом или надписью. Синий цвет выбран как успокаивающий и не вызывающий тревоги, но при этом хорошо заметный.
В электроустановках наиболее распространены знаки «Работать в защитных средствах», «Работать в каске» и «Работать в диэлектрических перчатках». Каждый такой знак детально проработан. Например, на знаке «Работать в диэлектрических перчатках» изображены руки в характерных перчатках с раструбами. Эти знаки монтируются на входе в распределительные устройства и на рабочих местах.
Особое место занимают предписывающие плакаты «Заземлено». Они вывешиваются после наложения заземления на отключенные токоведущие части. Плакат имеет прямоугольную форму синего цвета с белой надписью в две строки. Он служит документальным подтверждением того, что защитное заземление установлено. Снимать такой плакат разрешено только после получения команды на снятие заземления.
Указательные плакаты
Указательные знаки несут информационную нагрузку, но не являются обязательными к выполнению в той же степени, что и запрещающие. Однако их игнорирование может привести к аварии. К ним относятся плакаты «Влезать здесь» и «Работать здесь». Первый указывает на безопасное место подъема на конструкцию, второй — на место проведения работ.
Плакат «Влезать здесь» представляет собой белый квадрат с черной окантовкой и стрелкой, направленной вверх. Он устанавливается на опорах воздушных линий электропередачи. Плакат «Работать здесь» также имеет белый фон и черный квадрат в центре с указанием рабочей зоны. Эти плакаты предотвращают случайное приближение к соседним токоведущим частям.
Существуют и временные указательные плакаты, например, «Заземлено» для использования на переносных заземлениях. Они отличаются от предписывающих аналогов фоном и местом размещения. Указательные знаки не перечеркиваются и не содержат агрессивных цветов, что подчеркивает их справочный характер.
Временные и постоянные плакаты
Деление на временные и постоянные плакаты критически важно с точки зрения организации эксплуатации. Постоянные плакаты изготавливаются из прочных уличных материалов. Они монтируются на здания, двери камер и ограждения на неопределенный срок. Демонтаж таких плакатов производится только при изменении условий эксплуатации или замене оборудования.
Временные плакаты используются строго на период выполнения оперативных переключений или ремонтных работ. После завершения работ и снятия заземлений все временные плакаты должны быть сняты ответственным руководителем. Оставленный случайно плакат «Не включать» может стать причиной ложного запрета на включение оборудования.
Уход и контроль состояния
Эффективность плакатов и знаков напрямую зависит от их физического состояния. Выцветший знак с отслоившейся пленкой теряет свою информативность. Персонал, обслуживающий электроустановки, обязан ежесменно проверять наличие и состояние знаков безопасности. При обнаружении повреждений производится замена.
Очистка знаков от пыли и грязи проводится регулярно. Для пластиковых и металлических основ допускается использование моющих средств, не повреждающих красочный слой. Запрещается красить знаки или заклеивать их части. Любая модификация заводского исполнения делает знак недействительным и подлежит замене.
Типичные ошибки при размещении
Наиболее частой ошибкой является размещение предупреждающего знака «Осторожно! Электрическое напряжение» на оборудовании, которое полностью обесточено и заземлено. Это создает ложное представление об опасности. Другой ошибкой считается отсутствие запрещающего знака на двери с доступом к токоведущим частям, если за ней ведется ремонт.
Нередко встречаются ситуации, когда предписывающий знак «Работать в каске» размещен в зоне, где работа без каски действительно разрешена. Это снижает доверие персонала к остальным знакам. Строгое соблюдение логики размещения и актуальности каждого знака — залог эффективности всей системы визуальной безопасности.
Повышение эффективности восприятия
Современные стандарты рекомендуют дополнять знаки текстовыми пояснениями. Однако текст не должен доминировать над графическим символом. Идеальная система знаков понятна даже человеку, не читающему на местном языке. Международная пиктограмма молнии или черепа со скрещенными костями узнаваема универсально.
Для слабовидящих людей и при плохом освещении используются тактильные и световозвращающие элементы. В некоторых установках применяются звуковые или световые дублирующие сигналы. Комплексный подход, сочетающий визуальные, звуковые и тактильные методы, обеспечивает максимальный уровень защиты персонала.
Сводная таблица данных
В таблице ниже представлена классификация плакатов и знаков безопасности в электроустановках, основанная на данных из статьи. Группы разделены по функциональному назначению (запрещающие, предупреждающие, предписывающие, указательные), с указанием формы, цветовой гаммы и конкретных примеров изделий, упомянутых в тексте.
| Группа | Форма | Цветовая гамма | Примеры (из текста статьи) |
|---|---|---|---|
| Запрещающие | Круг | Красный цвет, белое поле внутри, диагональная красная полоса (направлена сверху слева направо вниз под углом 45 градусов) | «Запрещается пользоваться открытым огнем», «Курить запрещено», «Запрещается прикасаться. Опасно», «Работать в средствах защиты запрещено», «Не включать! Работают люди», «Не включать! Работа на линии» |
| Предупреждающие | Равносторонний треугольник с закругленными углами | Желтый фон, черная окантовка и черные графические элементы | «Осторожно! Электрическое напряжение» (две разновидности: треугольник с молнией и треугольник с восклицательным знаком), «Осторожно! Опасность поражения электрическим током», переносной плакат «Стой! Напряжение» |
| Предписывающие | Квадрат или прямоугольник | Синий цвет, внутри белое поле с графическим символом или надписью | «Работать в защитных средствах», «Работать в каске», «Работать в диэлектрических перчатках», плакат «Заземлено» (прямоугольная форма, синий цвет с белой надписью в две строки) |
| Указательные | Квадрат (для плакатов: белый квадрат с черной окантовкой; белый фон с черным квадратом в центре) | Белый фон с черной окантовкой или черным квадратом; не содержат агрессивных цветов | «Влезать здесь» (стрелка, направленная вверх), «Работать здесь», «Заземлено» (временные, для переносных заземлений) |
Частые вопросы по теме (FAQ)
Какие четыре основные группы плакатов и знаков безопасности существуют в электроустановках?
Вся номенклатура плакатов и знаков безопасности делится на четыре основные группы: запрещающие, предупреждающие, предписывающие и указательные. Каждая группа имеет уникальную геометрическую форму, цветовую гамму и графическое изображение.
Какую форму и цвет имеют предупреждающие знаки, и какой из них является ключевым для обозначения опасности поражения током?
Предупреждающие знаки имеют форму равностороннего треугольника с закругленными углами, желтый фон, черную окантовку и черные графические элементы. Ключевым элементом этой группы является знак «Осторожно! Электрическое напряжение», который существует в двух разновидностях: треугольник с молнией и треугольник с восклицательным знаком.
Какие предписывающие плакаты наиболее распространены в электроустановках, и какой плакат вывешивается после наложения заземления?
Наиболее распространены знаки «Работать в защитных средствах», «Работать в каске» и «Работать в диэлектрических перчатках». Особое место занимает предписывающий плакат «Заземлено», который вывешивается после наложения заземления на отключенные токоведущие части. Он имеет прямоугольную форму синего цвета с белой надписью в две строки.
В чем разница между временными и постоянными плакатами безопасности?
Постоянные плакаты изготавливаются из прочных уличных материалов и монтируются на здания, двери камер и ограждения на неопределенный срок. Временные плакаты используются строго на период выполнения оперативных переключений или ремонтных работ; после завершения работ все временные плакаты должны быть сняты ответственным руководителем.
Какие нормативные документы регламентируют плакаты и знаки безопасности в электроустановках в Российской Федерации?
Основными документами являются ГОСТ Р 12.4.026-2015 и «Правила по охране труда при эксплуатации электроустановок». Материалы изготовления должны быть устойчивы к атмосферным воздействиям, ультрафиолету и агрессивным средам. Нарушение параметров, установленных стандартом, делает знак юридически ничтожным и опасным для применения.
