Перевозка сжиженного газа по морю: технология, логистика и безопасность
Морская перевозка сжиженного природного газа (СПГ) и сжиженного нефтяного газа (СНГ) представляет собой сложный высокотехнологичный процесс. Этот сектор морской логистики является ключевым звеном глобальной энергетической инфраструктуры. На долю морского транспорта приходится более 70% всех поставок СПГ между континентами. Понимание физико-химических свойств газа и особенностей криогенной техники является обязательным условием для проектирования безопасной цепочки поставок.
Основное различие между перевозкой СПГ и СНГ заключается в температурах сжижения. Метан, основной компонент природного газа, переходит в жидкое состояние при температуре около -162 °C при атмосферном давлении. Пропан и бутан (основа СНГ) сжижаются при гораздо более высоких температурах: от -42 °C до -0,5 °C. Это различие определяет конструкцию танков, тип изоляции и требования к портовой инфраструктуре.
Конструкция газовозов: типы танков и материалы
Современные газовозы делятся на три основных типа в зависимости от конструкции грузовых танков. Каждый тип имеет свою историю развития и область применения. Выбор конструкции зависит от объема перевозки, маршрута и типа газа.
Мембранные танки (система Gaz Transport & Technigaz)
Наиболее распространенный тип для крупнотоннажных СПГ-танкеров. Конструкция представляет собой тонкую металлическую мембрану из инвара (сплав железа с 36% никеля) или нержавеющей стали. Толщина мембраны составляет всего 0,7–1,2 мм. Она не является несущей и опирается на изоляционные панели из перлита и фанеры. Система позволяет эффективно использовать внутренний объем корпуса судна, но требует строжайшего контроля качества сварных швов. Сварка мембран — это отдельная отрасль судостроения, где дефекты недопустимы.

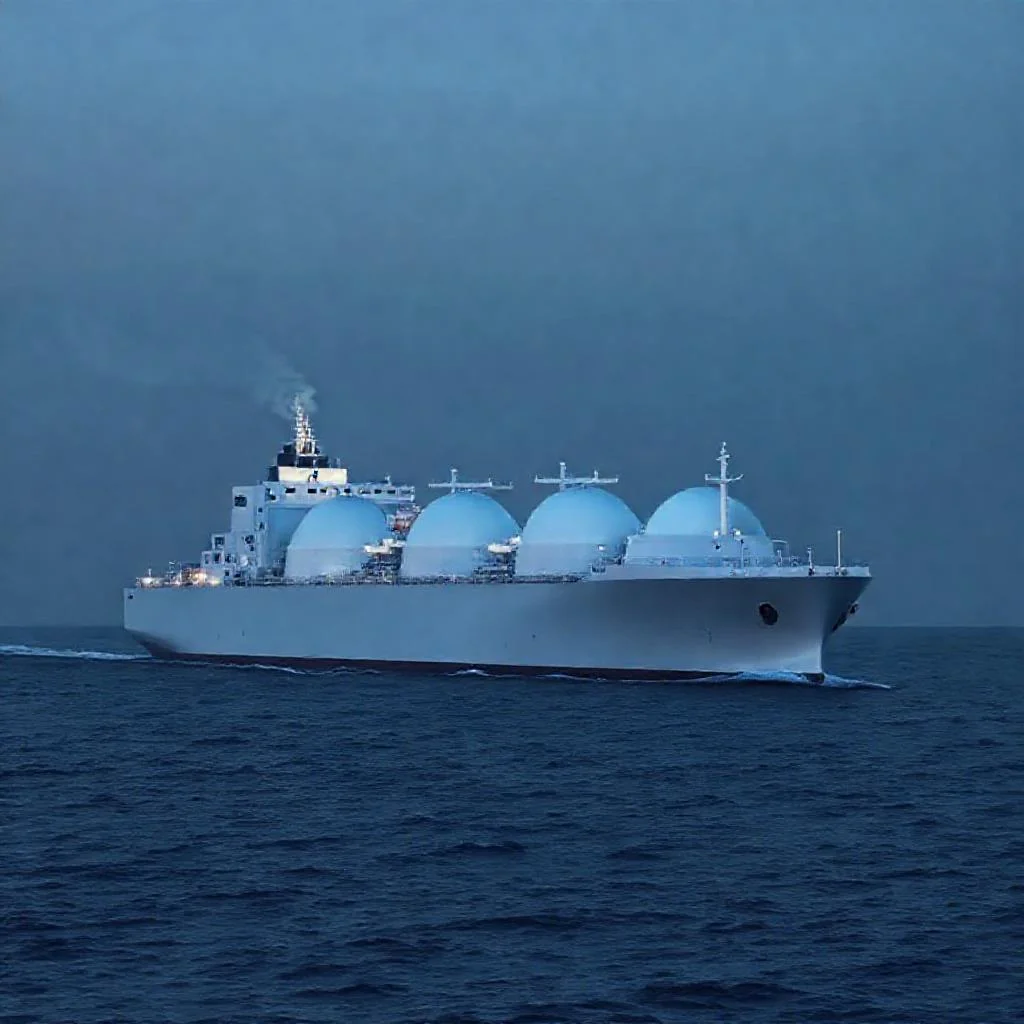

Сферические танки (система Moss Rosenberg)
Классические шарообразные резервуары, выполненные из алюминиевого сплава или 9%-ной никелевой стали. Сфера является оптимальной формой для восприятия равномерного внутреннего давления и перепада температур. Танки выступают над палубой судна, что визуально отличает этот тип газовозов. Недостатком является потеря полезной площади грузового отсека и больший вес конструкции по сравнению с мембранными системами. Однако сферические танки обладают высокой надежностью и простотой визуального осмотра.
Полувстроенные и встроенные призматические танки
Используются преимущественно на судах для перевозки СНГ и этилена. Имеют прямоугольную или трапециевидную форму, что максимально заполняет подпалубное пространство. Изготавливаются из легированной стали, устойчивой к низким температурам. Изоляция выполняется из пенополиуретана или полистирола. Такие суда часто являются многофункциональными и могут перевозить несколько типов сжиженных газов попеременно.
Физика процесса: испарение и поддержание температуры
Независимо от качества изоляции, тепло всегда проникает внутрь танка. Это приводит к испарению части груза. Данный процесс называется «булл-офф» (Boil-Off Gas, BOG). Скорость испарения на современных судах составляет 0,10–0,15% от объема груза в сутки. Для крупного танкера вместимостью 170 000 м³ это означает потерю около 200 м³ газа ежедневно.
Существует три стратегии управления BOG:
- Повторное сжижение. Испарившийся газ сжижается обратно в криогенных установках прямо на борту. Этот метод предпочтителен для судов, работающих на коротких маршрутах или в портах с ограниченными возможностями приема паров.
- Использование в качестве топлива. BOG сжигается в судовых двигателях. Современные двухтопливные дизель-электрические установки (DFDE) и двигатели с низким давлением газа (ME-GI) способны эффективно утилизировать пары. Это позволяет экономить до 30% традиционного топлива.
- Сброс в атмосферу. Категорически запрещен в нормальном режиме эксплуатации. Используется только в аварийных ситуациях или при техническом обслуживании танков. Требует специального разрешения портовых властей. На практике применяется крайне редко.
Важно понимать: поддержание низкой температуры критически важно. Если температура в танке превысит критическую отметку, давление резко возрастет, и сработают предохранительные клапаны. Для предотвращения этого используется система поддерживающего впрыска (Keep Cool), когда часть сжиженного газа распыляется сверху в паровое пространство, охлаждая его и снижая давление.
Терминалы и логистика: от завода до потребителя
Цепочка поставок сжиженного газа включает три ключевых этапа: завод по сжижению, морской транспорт и регазификационный терминал. Каждый этап имеет жесткие требования к времени и безопасности. Задержка в одной точке ведет к срыву контрактных обязательств и затратам.
Погрузка
Процесс погрузки считается одним из самых опасных. Перед началом операции танки судна должны быть «захоложены» — постепенно охлаждены до рабочей температуры, чтобы избежать теплового шока и резкого вскипания газа. Погрузка осуществляется через два береговых рукава: жидкостный и паровой. Жидкость подается в нижнюю часть танков, а вытесняемые пары отводятся обратно на берег для сжижения или утилизации. Это позволяет поддерживать давление в системе на заданном уровне.
Разгрузка
На регазификационном терминале разгрузка происходит через разгрузочные стрелы или шланги с быстросоединяемыми муфтами (Emergency Release Coupling, ERC). Эти муфты обеспечивают аварийное отсоединение без пролива газа за 2–3 секунды. Для выкачки жидкости используются центробежные погружные насосы производительностью до 10 000 м³ в час. Процесс занимает от 12 до 20 часов в зависимости от размера судна и мощности берегового оборудования.
Безопасность и регламенты
Безопасность морской перевозки сжиженных газов регулируется Международным кодексом постройки и оборудования судов, перевозящих сжиженные газы наливом (IGC Code). Этот документ является обязательным для всех судов, построенных после 1986 года. Требования к конструкции корпуса, системам пожаротушения, детекции газа и аварийной остановке строго формализованы.
Основные риски при перевозке:
- Стратификация. Расслоение газа в танке по плотности. Если верхний слой окажется теплее нижнего, может произойти внезапное «переворачивание» слоев с выбросом огромного количества паров. Для предотвращения этого регулярно измеряют профиль температуры и плотности по высоте танка.
- Образование вакуума. При слишком быстром сливе или недостаточной подаче паров танк может «схлопнуться» под внешним давлением. Системы управления автоматически блокируют насосы при падении давления ниже допустимого предела.
- Гидравлический удар. Резкое изменение скорости потока жидкости в трубопроводе. В криогенных системах этот эффект особенно опасен из-за хрупкости материалов при низких температурах.
Каждое судно оснащено системой инертного газа (азота) для продувки танков и трубопроводов перед погрузкой и после выгрузки. Атмосфера в грузовом отсеке строго контролируется: содержание кислорода не должно превышать 2% до начала подачи газа. Персонал проходит обязательное обучение работе в криогенных средах, включая использование дыхательных аппаратов и теплозащитных костюмов.
Современные тенденции и перспективы
Рынок морских перевозок сжиженного газа активно эволюционирует. Строятся суда вместимостью до 266 000 м³ класса Q-Max и Q-Flex, предназначенные для маршрутов из Катара и Австралии. Одновременно растет спрос на малые газовозы (5 000–30 000 м³) для бункеровки — заправки контейнеровозов и круизных лайнеров сжиженным газом. Использование СПГ в качестве судового топлива становится стандартом для нового флота, что снижает выбросы оксидов серы и азота на 90%.
Развиваются технологии снижения испарения. Активно внедряются системы улавливания и повторного сжижения паров на судах для СНГ. Ведутся разработки полностью безэмиссионных танкеров, где весь испарившийся газ будет утилизироваться без потерь. В перспективе, с ростом торговли водородом и аммиаком, технологии морской криогенной перевозки будут адаптированы для новых типов грузов.
Для логистических компаний и проектировщиков важно учитывать растущие требования к удержанию углерода. Существующие газовозы способны работать в течение 30–40 лет, поэтому выбор типа танков и системы управления BOG определяет экономическую эффективность всего жизненного цикла судна.
Архитектура газовозов продолжает совершенствоваться. Перевозка сжиженного газа останется высокотехнологичной и капиталоемкой отраслью, требующей от всех участников безупречного знания физики низких температур.
Сводная таблица данных
В таблице ниже представлены ключевые технические характеристики, параметры и классификации, описанные в статье для морской перевозки сжиженного природного газа (СПГ) и сжиженного нефтяного газа (СНГ). Данные строго соответствуют приведенному тексту.
| Параметр / Классификация | Значение / Характеристика | Примечание (из текста статьи) |
|---|---|---|
| Типы сжиженного газа и температуры сжижения | ||
| СПГ (Метан) | -162 °C | Температура сжижения при атмосферном давлении. |
| СНГ (Пропан и Бутан) | от -42 °C до -0,5 °C | Диапазон температур сжижения. |
| Конструкция грузовых танков (три основных типа) | ||
| Мембранные (Gaz Transport & Technigaz) | Толщина мембраны: 0,7–1,2 мм | Материал: инвар (сплав Fe с 36% Ni) или нержавеющая сталь. Распространены для крупнотоннажных СПГ-танкеров. |
| Сферические (Moss Rosenberg) | Материал: алюминиевый сплав или 9%-ная никелевая сталь | Сфера — оптимальная форма. Танки выступают над палубой. Недостаток: потеря полезной площади. |
| Полувстроенные/встроенные призматические | Материал: легированная сталь; изоляция: пенополиуретан или полистирол | Используются для СНГ и этилена. Часто многофункциональны. |
| Физика процесса: Испарение (BOG) | ||
| Скорость испарения (BOG) на современных судах | 0,10–0,15% от объема груза в сутки | — |
| Потери для танкера 170 000 м³ | ~200 м³ газа ежедневно | Расчет на основе скорости испарения. |
| Экономия топлива при сжигании BOG в DFDE | до 30% традиционного топлива | Стратегия управления BOG. |
| Логистика: Погрузка и Разгрузка | ||
| Производительность насосов при разгрузке | до 10 000 м³ в час | Центробежные погружные насосы. |
| Время разгрузки | от 12 до 20 часов | Зависит от размера судна и мощности оборудования. |
| Время аварийного отсоединения муфт ERC | 2–3 секунды | Без пролива газа. |
| Безопасность и регламенты | ||
| Регулирующий кодекс | IGC Code | Обязателен для судов, построенных после 1986 года. |
| Допустимое содержание O₂ перед подачей газа | не более 2% | Контроль атмосферы в грузовом отсеке. |
| Современные тенденции (Вместимость судов) | ||
| Крупные газовозы (Q-Max и Q-Flex) | до 266 000 м³ | Маршруты из Катара и Австралии. |
| Малые газовозы (для бункеровки) | 5 000 – 30 000 м³ | Заправка контейнеровозов и круизных лайнеров. |
Частые вопросы по теме (FAQ)
Какова доля морского транспорта в глобальных поставках сжиженного природного газа (СПГ)?
На долю морского транспорта приходится более 70% всех поставок СПГ между континентами.
В чем заключается принципиальное различие в условиях перевозки СПГ и СНГ?
Основное различие заключается в температурах сжижения: метан (основа СПГ) сжижается при –162 °C, в то время как пропан и бутан (основа СНГ) сжижаются при температурах от –42 °C до –0,5 °C.
Что такое «булл-офф» (Boil-Off Gas, BOG) и какова скорость испарения груза на современных судах?
Булл-офф (BOG) — это процесс испарения части сжиженного газа из-за проникновения тепла внутрь танка, несмотря на изоляцию. Скорость испарения на современных судах составляет 0,10–0,15% от объема груза в сутки.
Какая толщина металлической мембраны используется в танках системы Gaz Transport & Technigaz?
Толщина мембраны из инвара или нержавеющей стали в этой системе составляет всего 0,7–1,2 мм.
Какие три основные стратегии управления испарившимся газом (BOG) применяются на газовозах?
Существует три стратегии: 1) повторное сжижение газа в криогенных установках на борту; 2) использование BOG в качестве топлива в судовых двигателях (экономия до 30% традиционного топлива); 3) сброс в атмосферу (категорически запрещен в нормальном режиме, используется только в аварийных ситуациях).
