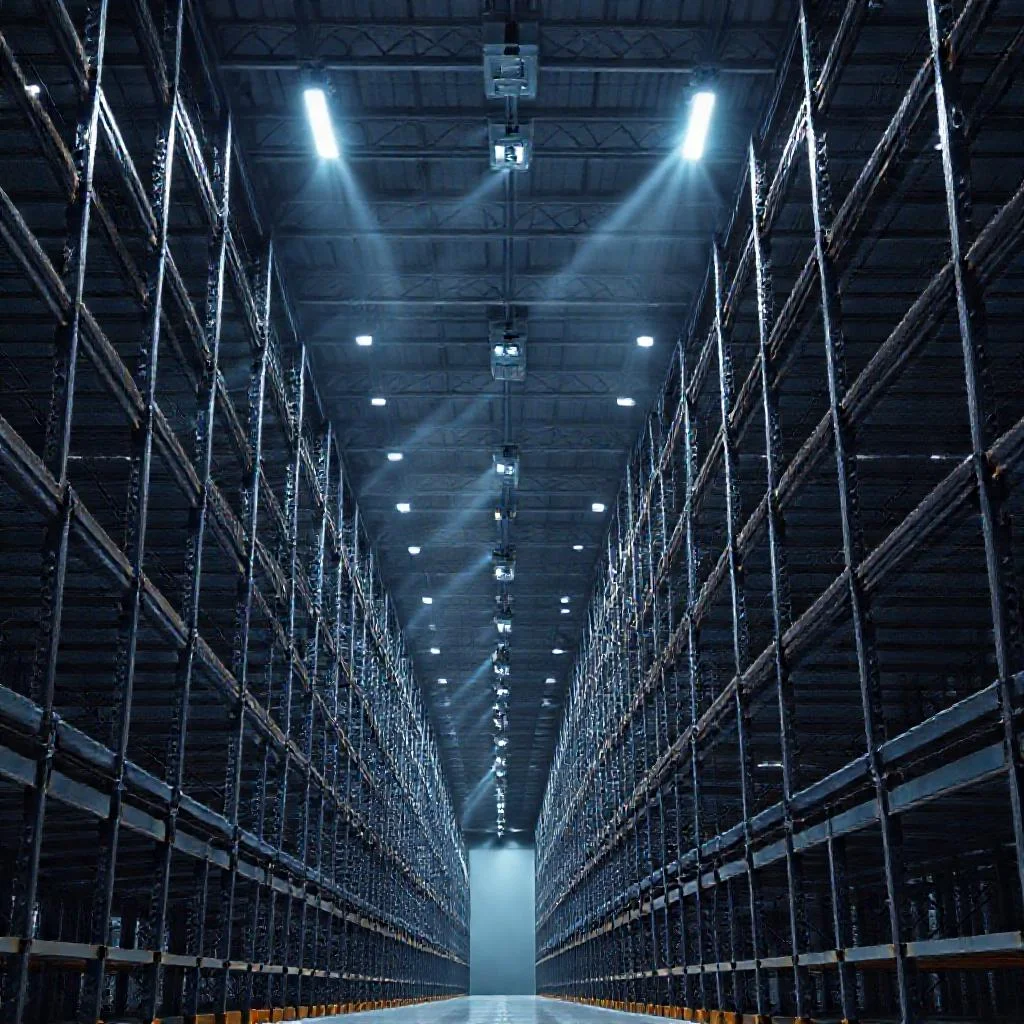

Освещение складских комплексов с высотными стеллажами: выбор узконаправленных светильников
Современный высотный склад — это вертикальная среда с высокой плотностью хранения. Ширина проходов здесь часто не превышает трех метров, а высота стеллажей достигает 12–15 метров. В таких условиях стандартные широкоугольные светильники создают избыточную засветку и глубокие тени. Единственным технически обоснованным решением становится применение узконаправленных светильников.
Почему направленный свет критичен для стеллажей высотой от 10 метров
Основная задача освещения склада — обеспечение видимости маркировки на коробах и паллетах на нижних и верхних ярусах. Широкий угол рассеивания приводит к тому, что большая часть светового потока уходит в проход, не достигая целевых поверхностей. Узконаправленный светильник концентрирует энергию на полезных плоскостях — торцах и боковых гранях стеллажей.
Для стеллажей высотой 12 метров и выше угол излучения должен составлять от 15 до 30 градусов. При более широком луче освещенность на уровне глаз оператора штабелера падает ниже норматива 150–200 люкс, установленного СП 52.13330.2016. Для складов с ручным отбором на высоте 1,5 метра требуются 200–300 люкс, а на верхних ярусах — не менее 75–100 люкс.
Физика распределения света: как угол луча влияет на равномерность
Источник света с углом 15° создает на расстоянии 12 метров пятно диаметром около 3,1 метра. Этого достаточно для освещения одного стеллажного проема с двух сторон. Светильник с углом 60° на той же высоте даст пятно диаметром 13,8 метра — большая часть энергии уйдет на пол и потолок.
Закон обратных квадратов здесь работает неумолимо: каждое удвоение расстояния от источника снижает освещенность в четыре раза. Поэтому для верхних ярусов требуется светильник с концентрацией света в узком конусе и высокой осевой силой света (от 30 000 кд и выше).
Оптические системы: линзы и отражатели
Для создания узкого пучка применяются два типа оптики: линзовая и отражательная. Линзы из поликарбоната или ПММА (акрил) обеспечивают четкую границу светового пятна с минимальным рассеиванием. Отражатели из алюминия с анодированным покрытием дают более мягкий переход, но могут создавать слепящие блики.
Наиболее эффективны комбинированные системы, где первичная линза формирует пучок, а вторичный reflector дорабатывает кривую силы света. Такие светильники достигают эффективности 130–145 люмен на ватт (лм/Вт) при высоких значениях освещенности в центре пятна.
Выбор мощности и светового потока для высотных стеллажей
Для высоты монтажа 10–12 метров используются светильники мощностью 100–150 Вт. При высоте 15 метров требуются модели на 200–250 Вт. Световой поток подбирается так, чтобы на полу прохода было не менее 150 люкс, а на уровне верхней паллеты — не менее 100 люкс.
Практический пример расчета: для стеллажа высотой 12 метров и шириной прохода 2,5 метра при коэффициенте отражения стен 0,5 и потолка 0,7 требуется светильник с потоком не менее 12 000 лм и углом излучения 20°. При этом осевая сила света должна быть не ниже 35 000 кд.
Цветовая температура и индекс цветопередачи
Для складских помещений оптимальна цветовая температура 4000–5000 К. Этот диапазон обеспечивает нейтральный баланс, при котором не искажаются цвета упаковки и этикеток. Индекс цветопередачи (CRI или Ra) должен быть не ниже 70–80. Для складов, где производится сортировка по цветовой маркировке, рекомендуется CRI 90.
Теплый свет (3000 К) снижает контрастность теней, а холодный (6500 К) утомляет зрение при длительной работе. Нейтральный спектр 5000 К считается наиболее естественным для искусственного освещения промышленных объектов.
Кривая силы света и расположение светильников
Для высотных стеллажей применяются две схемы размещения: осевая и встречная. При осевой схеме светильники устанавливают по центру прохода. При встречной — с двух сторон, с попеременным смещением. Для формирования равномерной освещенности используют кривые типа Д (косинусная) или Г (глубокая).
Кривая типа Г обеспечивает максимальную концентрацию света в центральной зоне. Светильники с такой кривой устанавливают над проходами на расстоянии 1–1,5 метра от плоскостей стеллажей. Расстояние между светильниками в ряду вычисляется по формуле: шаг = высота монтажа × 0,8. Для высоты 12 метров шаг составит около 9,6 метра.
Антибликовые решения и защита водителей
Освещение высотных складов должно исключать слепящее действие на операторов штабелеров. Прямая блескость возникает, когда угол между линией взгляда и осью светильника составляет менее 30°. Узконаправленные модели с глухими отражателями и черными блендами снижают этот эффект до безопасного уровня.
Индекс ослепленности UGR для промышленных складов не должен превышать 28. Светильники с узким лучом и металлическими жалюзи обеспечивают UGR на уровне 16–22. Это исключает дискомфорт при движении вдоль стеллажей в машине с высотой кабины до 3 метров.
Материалы корпуса и степень защиты
Складские комплексы часто имеют пыльные зоны, низкие температуры и вибрации от работающей техники. Корпус светильника должен быть из алюминиевого сплава с порошковой окраской. Такие материалы не подвержены коррозии и выдерживают перепады температур от -40 до +50°C.
Степень защиты IP65 обязательна для складов с цементной, мукой или зерном. Для сухих и отапливаемых хранилищ с влажностью до 60% достаточно IP40. Светильники со степенью IP67 используются в холодильных и морозильных камерах, где возможен конденсат и мойка водой.
Энергоэффективность и экономика
Замена старых светильников с лампами ДРЛ-250 на LED-модели мощностью 100 Вт позволяет снизить затраты на электроэнергию на 60–70%. Светоотдача современных качественных светодиодов достигает 145 лм/Вт, тогда как ДРЛ дает не более 55 лм/Вт.
Срок службы узконаправленных светильников составляет 50 000–100 000 часов при условии работы с током, не превышающим 350 мА. Практика показывает, что при высоте монтажа 12 метров замена светильников требуется не чаще одного раза в 8–10 лет. Это значительно снижает стоимость эксплуатации по сравнению с ежегодной заменой ламп в старых системах.
Подбор для разных типов складов
Для распределительных центров с ручным отбором и высотой стеллажей до 10 метров достаточно моделей мощностью 80–100 Вт с углом 30°. Для складов класса А с автоматизированным хранением и высотой 14–15 метров используются светильники 150–200 Вт с углом 15°.
Для зон загрузки и выгрузки, где требуется общее освещение, применяют более широкие лучи — 60–90°. Но непосредственно в зонах стеллажей устанавливают только узконаправленные модели. Такое зонирование позволяет избежать пересвета и снизить затраты на энергопотребление.
Автоматизация и датчики присутствия
Современные системы освещения дополняются датчиками движения и освещенности. В проходах с редким посещением датчики позволяют снижать мощность светильников до 10% от номинальной. Это дает экономию до 80% электричества по сравнению с постоянным режимом.
Датчики монтируются в каждую третью или четвертую точку. Для управления всем светильником используется интерфейс DALI или 1–10 В. Датчики должны быть с дальностью действия не менее 8 метров в длину и 3 метров в ширину, чтобы фиксировать движение штабелера до входа в проход.
Распространенные ошибки при выборе и монтаже
- Использование широкоугольных светильников в узких проходах. Приводит к слепящему эффекту и неравномерному освещению стеллажей по высоте.
- Монтаж на одной оси с верхним ярусом. Свет падает прямо на пол, а вертикальные поверхности остаются темными. Светильник должен смещаться в сторону прохода.
- Выбор светильников по мощности без учета кривой силы света. Два светильника одинаковой мощности могут давать разную освещенность на верхнем ярусе при разной оптике.
- Пренебрежение бликами для водителей штабелеров. Неправильный угол установки при низком уровне кабины вызывает ослепление и аварийные ситуации.
Проверка и расчет освещенности
После монтажа проводится замер освещенности люксметром на трех уровнях: зона пола (0 м), средний ярус (6 м) и верхний ярус (10–12 м). Нормы для каждого уровня регламентируются отраслевыми стандартами. Отклонение освещенности между ярусами не должно превышать 30–40%.
Для точного расчета применяется метод коэффициента использования с учетом индекса помещения. Для складов с высотой 12 метров и длиной 60 метров индекс составляет около 4,5–5,0. Для таких показателей светильники с кривой типа Г имеют коэффициент использования не менее 0,65–0,7.
Итоговые рекомендации
Освещение высотных стеллажей требует системного подхода. Ключевыми параметрами являются угол излучения, кривая силы света и высота установки. Узконаправленные светильники с линзовой оптикой и защитой от бликов обеспечивают функциональное и экономичное освещение складов с высотой хранения от 10 до 16 метров.
Правильный подбор оборудования с учетом типа склада и зонирования гарантирует соответствие нормативам, безопасность персонала и минимальные затраты на электроэнергию в течение длительного срока эксплуатации.
Сводная таблица данных
В таблице ниже систематизированы ключевые технические параметры, нормативные требования и рекомендации по выбору узконаправленных светильников для высотных складских стеллажей, основанные исключительно на данных статьи.
| Параметр / Характеристика | Значение / Диапазон | Примечание / Условие (из статьи) |
|---|---|---|
| Высота стеллажей | 12–15 метров | Типичная высота для современных высотных складов |
| Ширина проходов | Не более 3 метров | Условие, при котором стандартные светильники неэффективны |
| Угол излучения (для высоты 12м+) | 15–30 градусов | Рекомендуемый угол для стеллажей высотой 12 метров и выше |
| Норматив освещенности (пол прохода) | Не менее 150 люкс | Согласно СП 52.13330.2016 |
| Освещенность на уровне оператора (1,5 м) | 200–300 люкс | Для складов с ручным отбором |
| Освещенность на верхних ярусах | Не менее 75–100 люкс | Минимальные требования для верхних уровней хранения |
| Диаметр пятна (угол 15°, высота 12 м) | 3,1 метра | Достаточно для освещения одного стеллажного проема с двух сторон |
| Диаметр пятна (угол 60°, высота 12 м) | 13,8 метра | Большая часть энергии уходит на пол и потолок |
| Осевая сила света (рекомендуемая) | От 30 000 кд и выше | Для верхних ярусов требуется высокая концентрация света |
| Требуемая осевая сила света (пример) | Не ниже 35 000 кд | Для стеллажа высотой 12 м и шириной прохода 2,5 м |
| Эффективность светильников (комбинированные системы) | 130–145 лм/Вт | Линза + вторичный reflector |
| Мощность (высота монтажа 10–12 м) | 100–150 Вт | Рекомендуемый диапазон для данной высоты |
| Мощность (высота монтажа 15 м) | 200–250 Вт | Требуется для обеспечения норм на верхних ярусах |
| Световой поток (пример расчета) | Не менее 12 000 лм | Для высоты 12 м и прохода 2,5 м |
| Угол излучения (пример расчета) | 20° | Для стеллажа высотой 12 м и шириной прохода 2,5 м |
| Цветовая температура | 4000–5000 К | Нейтральный баланс, не искажает цвета упаковки |
| Индекс цветопередачи (CRI/Ra) | Не ниже 70–80 | Общая рекомендация для складов |
| Индекс цветопередачи (для сортировки) | CRI 90 | Для складов с сортировкой по цветовой маркировке |
| Кривая силы света (рекомендуемая) | Тип Д (косинусная) или Г (глубокая) | Для формирования равномерной освещенности |
| Тип КСС для проходов | Тип Г | Обеспечивает максимальную концентрацию света в центральной зоне |
| Расстояние от светильника до стеллажа | 1–1,5 метра | Для кривой типа Г |
| Формула шага между светильниками | Шаг = Высота монтажа × 0,8 | Для высоты 12 м шаг составит около 9,6 м |
| Норма индекса ослепленности (UGR) | Не превышать 28 | Для промышленных складов |
| UGR для светильников с жалюзи | 16–22 | Исключает дискомфорт для водителей штабелеров |
| Температура эксплуатации корпуса | От -40 до +50°C | Алюминиевый сплав с порошковой окраской |
| Степень защиты (пыльные зоны) | IP65 | Для цемента, муки, зерна |
| Степень защиты (сухие хранилища) | IP40 | Влажность до 60% |
| Степень защиты (холодильные камеры) | IP67 | Возможны конденсат и мойка водой |
| Экономия электроэнергии (замена ДРЛ-250 на LED 100 Вт) | 60–70% | Снижение затрат на электроэнергию |
| Светоотдача LED (современные) | 145 лм/Вт | Против 55 лм/Вт у ДРЛ |
| Срок службы светильника | 50 000–100 000 часов | При токе не более 350 мА |
| Период замены светильников | Раз в 8–10 лет | При высоте монтажа 12 метров |
| Мощность (РЦ, ручной отбор, до 10 м) | 80–100 Вт | С углом 30° |
| Мощность (склады класса А, 14–15 м) | 150–200 Вт | С углом 15° |
| Остаточная мощность при датчиках | 10% от номинальной | В проходах с редким посещением |
| Экономия с датчиками движения | До 80% | По сравнению с постоянным режимом |
| Дальность действия датчика (длина) | Не менее 8 метров | Для фиксации движения штабелера до входа в проход |
| Дальность действия датчика (ширина) | Не менее 3 метров | Для фиксации движения штабелера до входа в проход |
| Отклонение освещенности между ярусами | Не более 30–40% | Норма после монтажа |
| Индекс помещения (высота 12м, длина 60м) | 4,5–5,0 | Для такого коэффициента кривая типа Г дает коэффициент использования не менее 0,65–0,7 |
Частые вопросы по теме (FAQ)
Какой угол излучения должны иметь светильники для стеллажей высотой 12 метров и более?
Для стеллажей высотой 12 метров и выше угол излучения должен составлять от 15 до 30 градусов. При более широком луче освещенность на уровне глаз оператора штабелера падает ниже норматива 150–200 люкс, установленного СП 52.13330.2016.
Какие нормы освещенности предъявляются к разным уровням высотного склада?
Для складов с ручным отбором на высоте 1,5 метра требуются 200–300 люкс, на верхних ярусах — не менее 75–100 люкс. На полу прохода необходимо не менее 150 люкс, а на уровне верхней паллеты — не менее 100 люкс.
Какой световой поток и осевая сила света необходимы для прохода шириной 2,5 метра при высоте стеллажа 12 метров?
Для стеллажа высотой 12 метров и шириной прохода 2,5 метра при коэффициенте отражения стен 0,5 и потолка 0,7 требуется светильник с потоком не менее 12 000 лм, углом излучения 20° и осевой силой света не ниже 35 000 кд.
Какие требования предъявляются к индексу цветопередачи (CRI/Ra) для складских помещений?
Индекс цветопередачи (CRI или Ra) должен быть не ниже 70–80. Для складов, где производится сортировка по цветовой маркировке, рекомендуется CRI 90. Оптимальная цветовая температура — 4000–5000 К.
Как рассчитывается шаг между светильниками в ряду для высотных стеллажей?
Расстояние между светильниками в ряду вычисляется по формуле: шаг = высота монтажа × 0,8. Для высоты 12 метров шаг составит около 9,6 метра. Светильники с кривой типа Г устанавливают над проходами на расстоянии 1–1,5 метра от плоскостей стеллажей.
