Особенности прокладки высоковольтного кабеля в подземных выработках
Прокладка высоковольтных кабелей в подземных выработках — это сложная инженерная задача, требующая строгого соблюдения нормативных документов. Основным регламентом выступают Правила устройства электроустановок (ПУЭ), а также отраслевые стандарты безопасности. В отличие от наземных линий, подземные условия предъявляют особые требования к механической защите, вентиляции, отводу тепла и стойкости изоляции.
Специфика среды и основные риски
Подземные выработки характеризуются повышенной влажностью, агрессивной химической средой и ограниченным пространством. Содержание метана или угольной пыли в шахтах может достигать критических отметок, что требует применения взрывозащищенного оборудования. Температура в горных выработках часто превышает +25 °C, а относительная влажность приближается к 100 %. Эти факторы напрямую влияют на выбор марки кабеля и способ его крепления.
Вибрация от проходческих комбайнов, конвейеров и взрывных работ создает динамические нагрузки. Кабельная линия может подвергаться растяжению, сжатию и истиранию. Поэтому медь экранов и жил берется с запасом по сечению, а броня усиливается.
Выбор марки высоковольтного кабеля
Для подземных выработок применяются кабели с изоляцией из сшитого полиэтилена (XLPE) или резины. Бумажная маслопропитанная изоляция используются редко из-за высокой гигроскопичности. Предпочтение отдается кабелям типа ВВГнг, ВБШв или специальным шахтным маркам (КГВВ, ЭВТ).
Оболочки шахтных кабелей выполняются из поливинилхлорида (ПВХ) пониженной горючести или резины, не распространяющей горение. Броня из стальных оцинкованных лент или проволок обязательна. Она защищает от механических повреждений при обрушении породы или наезде техники. Экранирование медной оплеткой или алюминиевой фольгой необходимо для защиты от электромагнитных помех и коротких замыканий.
Кабели с изоляцией из резины типа РПШ или КРПСН обладают высокой гибкостью, что удобно при прокладке на поворотах. Однако их срок службы в условиях постоянного увлажнения уступает полиэтиленовым аналогам. Для стационарной прокладки оптимальны кабели с XLPE-изоляцией, выдерживающие длительный нагрев до +90 °C.
Маршрутизация и способы прокладки
Трасса кабеля планируется таким образом, чтобы избежать зон активных горных работ, водосборов и участков с возможным обрушением. Минимальное расстояние от кабеля до рельсового пути — 1 метр, до конвейерной ленты — 0,5 метра. При параллельном следовании с низковольтными линиями зазор должен быть не менее 100 мм.

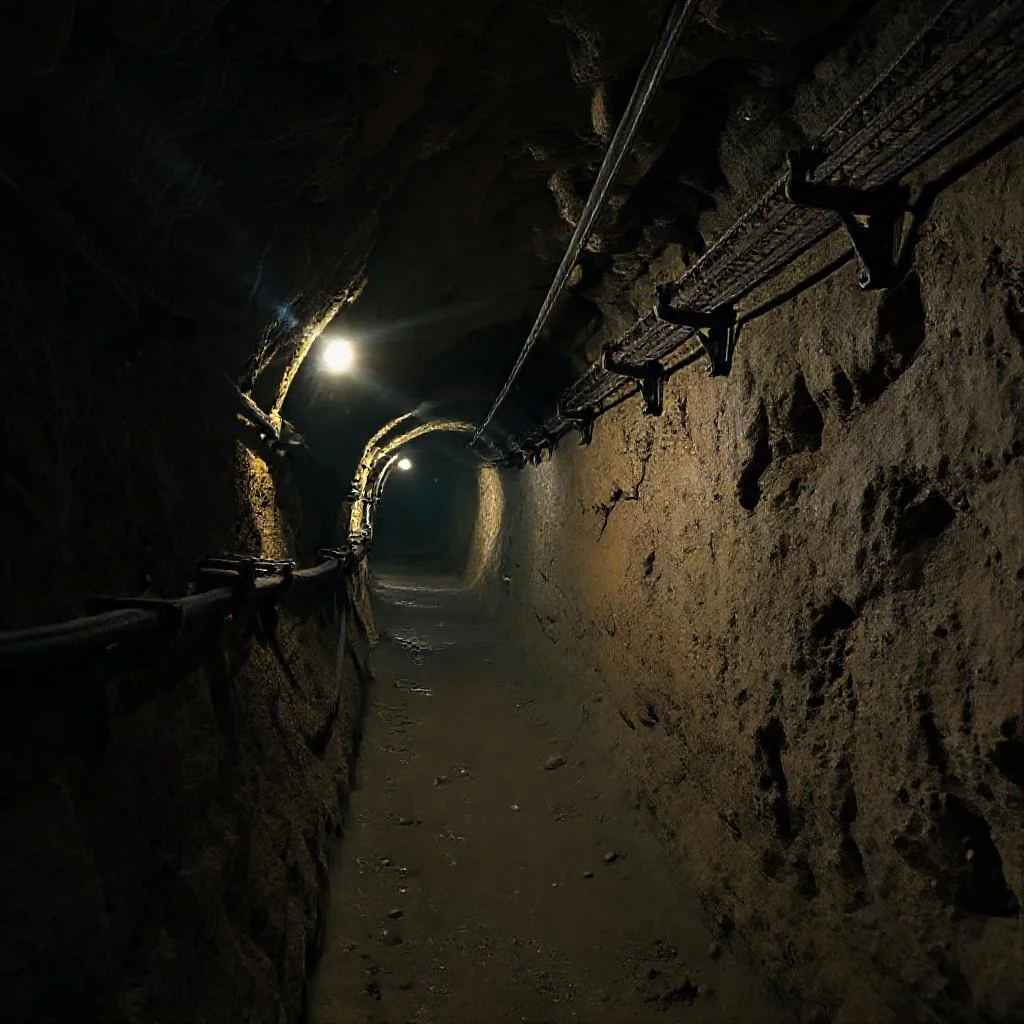

Основные способы прокладки: на кронштейнах по стенкам выработки, в лотках и в траншеях на полу выработки. Кронштейны изготавливаются из оцинкованной стали с диэлектрическими прокладками. Крепление кабеля производится кабельными клицами (скобами) с резиновыми вкладышами, чтобы не повредить оболочку.
Прокладка в лотках допускается при интенсивном движении техники. Лотки должны быть закрыты съемными крышками из рифленого металла или пластика. В траншеях кабель укладывается на песчаную подушку толщиной не менее 100 мм и сверху присыпается слоем песка. Затем траншея закрывается бетонными плитами для защиты от динамических нагрузок.
Требования к изоляции и вентиляции
В подземных выработках изоляция кабеля испытывается на заводе и перед монтажом. Мегаомметром на 2500 В проверяется сопротивление изоляции — оно должно быть не менее 0,5 МОм на 1 кВ рабочего напряжения. Для кабелей 6-10 кВ минимальное значение составляет 6-10 МОм соответственно.
Система вентиляции выработки напрямую влияет на допустимый ток нагрузки. При слабой вентиляции или высокой запыленности воздуха теплоотдача кабеля ухудшается. По нормам ПУЭ температурный класс изоляции учитывает как температуру среды, так и самонагрев. Например, для кабеля на 10 кВ с медной жилой сечением 95 мм² допустимый длительный ток в сухой среде +25 °C — 350 А, а в сырой шахте при +30 °C — уже около 300 А. Снижающие коэффициенты применяются обязательно.
Соединение и оконцевание жил
Соединительные муфты для подземных условий применяются термоусаживаемые или заливные компаундные. Термоусаживаемые муфты удобнее в монтаже, но требуют чистоты поверхности и равномерного прогрева. Заливные муфты на основе эпоксидной смолы обеспечивают герметичность даже при затоплении выработки.
Концевые муфты (кабельные воронки) устанавливаются на вводе в распределительное устройство. Они обязательно оснащаются экранирующими элементами для выравнивания электрического поля. Разделка бронированного кабеля выполняется с сохранением длины экранной сетки и бронелент для заземления. Заземление брони и экрана обязательно — это предотвращает опасный потенциал на поверхности кабеля.
Соединение алюминиевых и медных жил без переходных шайб запрещено — гальваническая коррозия разрушает контакт. Применяются латунные гильзы или специальные болтовые зажимы с защитным покрытием.
Организация заземления и уравнивания потенциалов
Заземление металлической брони и оболочки кабеля выполняется через заземляющие жилы или наружный контур. В шахтах используется система TN-S с раздельным нулевым рабочим и защитным проводниками. Сопротивление заземляющего устройства не должно превышать 4 Ом. Для уравнивания потенциалов на концах трассы устанавливаются перемычки между броней и общим контуром.
Кабельные линии большой протяженности (более 100 метров) требуют дополнительного заземления через каждые 50 метров. Это снижает риск появления блуждающих токов, которые ускоряют коррозию брони. Все подключения выполняются строго сваркой или болтовыми соединениями с антикоррозийной обработкой.
Испытания и приемка линии
Перед вводом в эксплуатацию выполняется комплекс испытаний повышенным напряжением. Для кабеля 6 кВ — 10 кВ, для кабеля 10 кВ — 17 кВ постоянного тока. Длительность приложения — 10 минут. Измеряется ток утечки, который не должен превышать нормируемых значений (обычно не более 1-2 мА на фазу).
Обязательно проводится повторное измерение сопротивления изоляции и проверка целостности жил по всей длине. Если кабель монтировался при отрицательных температурах (ниже -15 °C), его предварительно прогревают до положительной температуры. После монтажа документируется акт скрытых работ, где указывается трасса, способ крепления и результаты всех тестов.
Особенности эксплуатации и ремонта
В процессе эксплуатации высоковольтные кабельные линии в выработках осматриваются не реже одного раза в месяц. Проверяется отсутствие провисаний, механических повреждений оболочки и признаков перегрева (потемнение, деформация). Сопротивление изоляции измеряется сезонно и перед грозовым периодом.
При обнаружении повреждения изоляции (пробой на землю) используется метод импульсной рефлектометрии. Специальный прибор определяет расстояние до места дефекта с точностью до 1 метра. Ремонт производится вырезкой поврежденного участка и установкой ремонтной муфты. Не допускается скрутка жил или использование изоленты для восстановления изоляции.
Для влажных и агрессивных сред (кислотные шахтные воды) применяются кабели с усиленной свинцовой или полиэтиленовой оболочкой высокой плотности (HDPE). Срок службы таких линий может достигать 30 лет при соблюдении всех условий монтажа и эксплуатации.
Заключение
Прокладка высоковольтного кабеля в подземных выработках — это не просто техническая операция, а комплекс проектных решений. Учет всех факторов: выбор кабельной марки, способа трассировки, вентиляции, заземления и испытаний — обеспечивает безаварийную работу оборудования в тяжелых горно-геологических условиях. Каждый этап должен строго соответствовать нормам безопасности и выполняется с привлечением квалифицированных специалистов.
Сводная таблица данных
В приведенной ниже таблице систематизированы ключевые параметры, нормативные требования и технические характеристики, регламентирующие прокладку высоковольтных кабелей в подземных выработках согласно тексту статьи. Данные сгруппированы по категориям: марки кабелей, способы прокладки, электрические параметры и условия эксплуатации.
| Параметр / Характеристика | Значение / Описание | Дополнительные условия (из текста) |
|---|---|---|
| Марки и конструкция кабеля | ||
| Типы изоляции (рекомендуемые) | Сшитый полиэтилен (XLPE), резина | Бумажная маслопропитанная изоляция используется редко из-за гигроскопичности |
| Примеры марок кабеля | ВВГнг, ВБШв, КГВВ, ЭВТ, РПШ, КРПСН | Для стационарной прокладки оптимальны кабели с XLPE; гибкие (РПШ, КРПСН) — для поворотов |
| Материал оболочки | ПВХ пониженной горючести, резина (не распространяющая горение) | Для влажных и агрессивных сред — усиленная свинцовая или HDPE оболочка |
| Броня | Стальные оцинкованные ленты или проволоки (обязательна) | Защита от обрушения породы и наезда техники |
| Экранирование | Медная оплетка или алюминиевая фольга | Необходимо для защиты от электромагнитных помех и КЗ |
| Прокладка и маршрутизация | ||
| Минимальное расстояние до рельсового пути | 1 метр | — |
| Минимальное расстояние до конвейерной ленты | 0,5 метра | |
| Зазор при параллельном следовании с низковольтными линиями | Не менее 100 мм | — |
| Способы прокладки | На кронштейнах (с диэлектрическими прокладками), в лотках (с крышками), в траншеях | Крепление — кабельными клицами (скобами) с резиновыми вкладышами |
| Толщина песчаной подушки/присыпки (для траншей) | Не менее 100 мм | Сверху траншея закрывается бетонными плитами |
| Электрические параметры и испытания | ||
| Сопротивление изоляции (мегаомметр 2500 В) | Не менее 0,5 МОм на 1 кВ рабочего напряжения | Для кабелей 6-10 кВ: минимум 6-10 МОм соответственно |
| Допустимый длительный ток (пример: кабель 10 кВ, медь 95 мм²) | 350 А (в сухой среде +25 °C) | В сырой шахте при +30 °C — около 300 А (с применением снижающих коэффициентов) |
| Испытательное напряжение (постоянный ток) | Для кабеля 6 кВ: 10 кВ; для кабеля 10 кВ: 17 кВ | Длительность приложения: 10 минут |
| Допустимый ток утечки при испытаниях | Не более 1-2 мА на фазу | — |
| Сопротивление заземляющего устройства | Не более 4 Ом | Система TN-S; дополнительное заземление через каждые 50 м для линий длиннее 100 м |
| Условия эксплуатации | ||
| Температура в выработках (типичная) | Превышает +25 °C | Относительная влажность приближается к 100% |
| Максимальная рабочая температура жилы (XLPE) | До +90 °C (длительный нагрев) | Температурный класс изоляции учитывает самонагрев и среду |
| Ограничение по температуре монтажа | Ниже -15 °C (требуется предварительный прогрев кабеля) | — |
| Периодичность осмотра линии | Не реже одного раза в месяц | Сопротивление изоляции измеряется сезонно и перед грозовым периодом |
Частые вопросы по теме (FAQ)
Какие марки высоковольтных кабелей рекомендованы для прокладки в подземных выработках?
Для подземных выработок применяются кабели с изоляцией из сшитого полиэтилена (XLPE) или резины. Предпочтение отдается кабелям типа ВВГнг, ВБШв или специальным шахтным маркам (КГВВ, ЭВТ). Оболочки выполняются из ПВХ пониженной горючести или резины, не распространяющей горение. Обязательно наличие брони из стальных оцинкованных лент или проволок для защиты от механических повреждений, а также экранирование медной оплеткой или алюминиевой фольгой для защиты от помех и коротких замыканий.
Какой способ прокладки кабеля применяется в зонах интенсивного движения техники?
При интенсивном движении техники допускается прокладка в лотках. Такие лотки должны быть закрыты съемными крышками из рифленого металла или пластика. Альтернативный способ — прокладка в траншеях на полу выработки, где кабель укладывается на песчаную подушку толщиной не менее 100 мм, присыпается слоем песка и закрывается бетонными плитами для защиты от динамических нагрузок.
Какие требования предъявляются к сопротивлению изоляции для высоковольтных кабелей напряжением 6–10 кВ?
Сопротивление изоляции проверяется мегаомметром на 2500 В. Для кабелей 6-10 кВ минимальное значение сопротивления составляет 6-10 МОм соответственно. Перед монтажом и на заводе изоляция испытывается по нормативу: не менее 0,5 МОм на 1 кВ рабочего напряжения.
Какие требования к расстояниям при монтаже кабеля относительно рельсовых путей и конвейерных лент?
Минимальное расстояние от кабеля до рельсового пути составляет 1 метр, до конвейерной ленты — 0,5 метра. При параллельном следовании с низковольтными линиями зазор между ними должен быть не менее 100 мм.
Как часто проводится осмотр высоковольтного кабеля в процессе эксплуатации, и что проверяется?
Кабельные линии в выработках осматриваются не реже одного раза в месяц. Проверяется отсутствие провисаний, механических повреждений оболочки и признаков перегрева (потемнение, деформация). Сопротивление изоляции измеряется сезонно и перед грозовым периодом.
