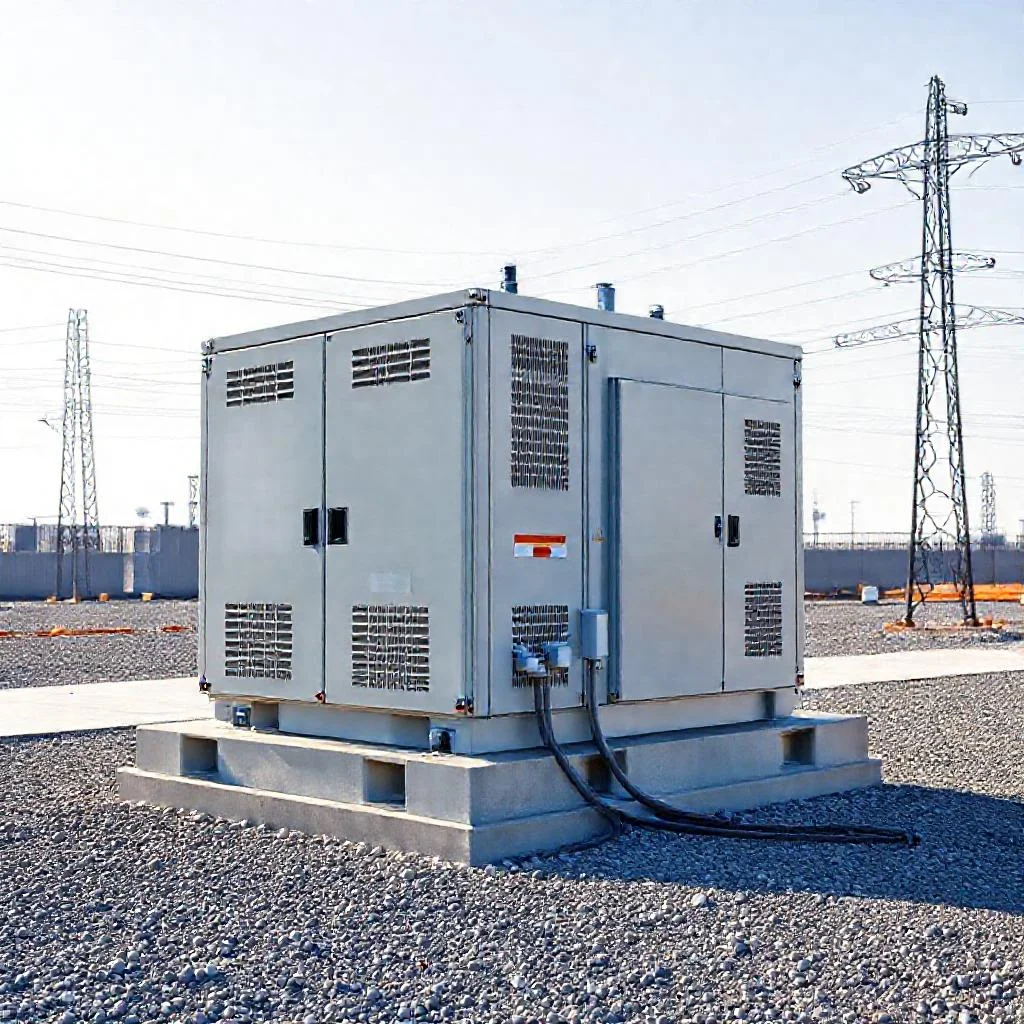

Особенности проектирования блочных комплектных трансформаторных подстанций (БКТП)
Блочные комплектные трансформаторные подстанции (БКТП) представляют собой законченные изделия заводской готовности, объединяющие силовой трансформатор, распределительные устройства высшего и низшего напряжения, а также вспомогательное оборудование в едином металлическом корпусе. Проектирование таких объектов принципиально отличается от традиционного строительства капитальных подстанций, поскольку требует учета не только электрических параметров, но и логистических ограничений, климатического воздействия и особенностей эксплуатации в динамичной городской или промышленной среде.
Конструктивные особенности и модульная архитектура
Основой любого проекта БКТП является выбор конструктивного исполнения корпуса. Современные подстанции выпускаются в трех основных вариантах: наземные киоскового типа, подземные (шахтные) и мачтовые. Наиболее распространены наземные конструкции, представляющие собой цельнометаллический шкаф с двумя или тремя отсеками. При проектировании необходимо обеспечить разделение отсека высокого напряжения (РУВН), отсека трансформатора и отсека низкого напряжения (РУНН) несгораемыми перегородками.
Габаритные размеры корпуса диктуются не только составом оборудования, но и требованиями транспортировки. Стандартная ширина БКТП редко превышает 2,5 метра, что позволяет перевозить блок на стандартной трапецеидальной платформе без специальных разрешений. Длина модуля варьируется от 3 до 6 метров, а высота обычно ограничена 3 метрами с учетом необходимости обслуживания. Проектировщик обязан заранее определить точки строповки и места крепления к фундаменту, чтобы исключить деформации корпуса при погрузочно-разгрузочных работах.
Особое внимание уделяется системе вентиляции. Потери мощности в силовом трансформаторе переходят в тепло, которое необходимо эффективно отводить. Проектом предусматривается естественная вентиляция через жалюзийные решетки с защитой от прямого попадания осадков. Расчет живого сечения воздуховодов выполняется исходя из температуры окружающей среды. В южных регионах может потребоваться принудительная вентиляция с термостатом, включающим вентилятор при достижении критической температуры внутри отсека.
Электрические решения и схемотехника
Выбор принципиальной электрической схемы БКТП начинается с определения номинальной мощности трансформатора. Типовой ряд для городских сетей включает номиналы 160, 250, 400, 630 и 1000 кВА. Для промышленных объектов возможны трансформаторы до 2500 кВА с принудительным охлаждением. Важно помнить, что мощность трансформатора определяет не только класс напряжения, но и сечение питающих кабелей, тип коммутационной аппаратуры и схему защиты.
На стороне высшего напряжения (6-10 кВ) применяются камеры КСО или элегазовые ячейки. В типовом проекте используется схема с блоком «разъединитель-предохранитель» (РП), которая считается оптимальной для подстанций мощностью до 1000 кВА. Для более мощных установок требуется установка силового выключателя с релейной защитой. Проектировщик должен рассчитать токи короткого замыкания, чтобы корректно выбрать уставки защиты и термическую стойкость аппаратов.
Распределительное устройство низшего напряжения (0,4 кВ) комплектуется вводным автоматическим выключателем, секционными аппаратами (для двухтрансформаторных схем) и группами отходящих линий. Каждая отходящая линия защищается автоматическим выключателем соответствующего номинала. Недопустимо использовать блоки контактных соединений без проверки на нагрев при номинальных токах нагрузки. В проекте обязательно указывается сечение нулевой рабочей и защитной шин (N и PE), которые выполняются из электротехнической меди.
Учет внешних условий и размещение
Место установки БКТП играет критическую роль в проектировании. Подстанция может располагаться как в плотной городской застройке, так и на открытой промышленной территории. В городских условиях часто применяются подстанции с кабельным вводом и выводом, что исключает воздушные линии и улучшает эстетику. Для таких проектов требуется точный расчет трасс канализации и глубины заложения кабелей.
Климатическое исполнение корпуса выбирается по ГОСТ 15150. Для умеренного климата (У1) достаточно толщины металла 2-2,5 мм и порошковой покраски. В условиях морского побережья или химических производств корпус должен быть изготовлен из нержавеющей стали или иметь специальное антикоррозионное покрытие. Степень защиты оболочки (IP) для наземных БКТП обычно принимается IP43 для отсека трансформатора и IP54 для отсеков с аппаратурой управления.
Основание под блок требует отдельного расчета. БКТП не имеет собственного фундамента — он опирается на железобетонную плиту или швеллерные балки, залитые в бетон. Проект должен содержать схему анкерных креплений и узел заземления. Контур заземления выполняется независимо от подстанции и соединяется с корпусом через сварные или болтовые соединения. Нормируемое сопротивление растеканию тока для подстанции не должно превышать 4 Ом в любое время года.
Система учета и автоматизации
Современные БКТП проектируются с возможностью коммерческого учета электроэнергии. В шкафу РУНН устанавливается трансформатор тока и счетчик прямого или полукосвенного включения. Место для счетчика должно быть оборудовано пломбируемой дверцей и иметь доступ только уполномоченного персонала. В проекте учитывается наличие цепей напряжения для счетчика, которые питаются от отдельного автоматического выключателя.
Для дистанционного мониторинга активно применяются контроллеры телемеханики. Они собирают данные о текущих токах, напряжениях, состоянии выключателей и температуре масла трансформатора. Передача данных осуществляется по протоколам Modbus или IEC 61850. При проектировании необходимо предусмотреть отдельный бокс для установки GSM-модема или оптического медиаконвертера, а также обеспечить питание этого оборудования от источника бесперебойного питания.
Важнейшим аспектом является безопасность эксплуатации. Проект включает в себя систему блокировок, не позволяющую открыть дверцу отсека высокого напряжения при включенном разъединителе. Механические блокировки должны дублироваться электрическими. На дверцах РУВН и РУНН устанавливаются ручки с возможностью навески замка. Для защиты от поражения электрическим током применяются устройства защитного отключения на вводе и, при необходимости, на отходящих линиях с питанием переносного инструмента.
Особенности проектирования для специфических условий
При установке БКТП в зонах с повышенной сейсмической активностью (более 7 баллов) корпус дополнительно усиливается ребрами жесткости. Трансформатор монтируется на виброопорах, а все элементы внутри шкафа фиксируются от смещения. Для северных регионов проектируется подогрев корпуса отсека управления, а также применяются нагреватели для предотвращения конденсата влаги на изоляторах. Проектировщик обязан провести расчет мощности обогревателей, чтобы избежать как обмерзания, так и перегрева аппаратуры.
Особое внимание уделяется молниезащите. Поскольку БКТП имеет компактный корпус, молниеотводы обычно не устанавливаются. Защита осуществляется подключением корпуса к общему контуру заземления здания или отдельно стоящего молниеприемника. В проекте проверяется, чтобы расстояние между металлическим корпусом подстанции и ближайшими заземлителями молниезащиты было не менее 3 метров, во избежание опасного шагового напряжения.
Долговечность работы трансформатора напрямую зависит от качества масла или сухой изоляции. При проектировании масляных БКТП предусматривается поддон аварийного слива масла объемом, превышающим полный объем трансформатора на 20%. В поддон засыпается гранитная крошка для гашения пламени в случае возгорания. Для сухих трансформаторов (с литой изоляцией) предусматривается менее строгие требования, что упрощает конструкцию и делает подстанцию более экологичной.
Документация и стадии проектирования
Проект БКТП разрабатывается в две стадии: проектная документация (ПД) и рабочая документация (РД). На стадии ПД обосновывается необходимость подстанции, выбирается место и мощность, согласовываются габариты с городскими архитекторами или промышленным заказчиком. В состав ПД входят принципиальные однолинейные схемы, ситуационный план и схема внешнего электроснабжения.
Рабочая документация уже содержит чертежи полной электрической схемы, компоновку оборудования в корпусе, кабельный журнал и спецификацию материалов. Каждый кабель на чертежах маркируется, и для него указывается марка, сечение, длина и способ прокладки. Расчет потерь напряжения производится для самого удаленного потребителя. Эти данные позволяют персоналу выполнить монтаж без ошибок и последующих переделок.
На финальном этапе проектирования составляется паспорт подстанции и программа заводских испытаний. Завод-изготовитель на основе рабочей документации изготавливает корпус, монтирует оборудование и проводит приемо-сдаточные испытания. Вся документация хранится в архиве и передается эксплуатирующей организации вместе с БКТП. Отсутствие полного комплекта чертежей делает невозможным ремонт и модернизацию оборудования в будущем.
Тенденции и инновации в проектировании
Современный рынок БКТП ориентируется на модульное построение с возможностью быстрой замены трансформатора. Проектировщики все чаще применяют элегазовые трансформаторы (SF6), которые отличаются компактностью и не требуют масляных поддонов. Однако применение этого типа оборудования ограничено экологическими требованиями к безопасности в больших городах.
Распространяется практика использования антивандальных корпусов с двойными стенками и системой охранной сигнализации. Проектом может быть предусмотрена установка датчиков удара, открывания дверей и датчиков протечки масла, которые интегрируются в систему диспетчеризации здания. Такие решения позволяют оперативно реагировать на несанкционированный доступ или аварийные ситуации.
Качество проектирования БКТП определяет не только надежность электроснабжения, но и безопасность людей, которые работают рядом с подстанцией. Соблюдение нормативов по охранным зонам, правильное заземление и продуманная защита от дуговых замыканий — это фундамент, на котором строится вся эксплуатация. Проектировщик должен работать в тесной связке с производителем и монтажной организацией, так как любое отклонение от заводских требований может привести к браку или аварии.
Сводная таблица данных
В таблице ниже приведены ключевые параметры и характеристики, используемые при проектировании блочных комплектных трансформаторных подстанций (БКТП), строго на основе данных из представленного текста статьи.
| Параметр / Характеристика | Значение / Описание (согласно статье) | Примечание / Источник в тексте |
|---|---|---|
| Конструктивные типы корпуса | Наземные киоскового типа, подземные (шахтные), мачтовые | Раздел «Конструктивные особенности» |
| Стандартная ширина корпуса | Редко превышает 2,5 метра | Раздел «Конструктивные особенности» |
| Длина модуля | От 3 до 6 метров | Раздел «Конструктивные особенности» |
| Ограничение высоты корпуса | Обычно 3 метра | Раздел «Конструктивные особенности» |
| Типовой ряд мощностей для городских сетей | 160, 250, 400, 630, 1000 кВА | Раздел «Электрические решения» |
| Мощность для промышленных объектов (с принудительным охлаждением) | До 2500 кВА | Раздел «Электрические решения» |
| Схема на стороне ВН для подстанций до 1000 кВА | Блок «разъединитель-предохранитель» (РП) | Раздел «Электрические решения» |
| Степень защиты оболочки (IP) для отсека трансформатора | IP43 | Раздел «Учет внешних условий» |
| Степень защиты оболочки (IP) для отсеков с аппаратурой управления | IP54 | Раздел «Учет внешних условий» |
| Толщина металла корпуса для умеренного климата (У1) | 2-2,5 мм | Раздел «Учет внешних условий» |
| Нормируемое сопротивление растеканию тока | Не более 4 Ом | Раздел «Учет внешних условий» |
| Объем поддона аварийного слива масла | Превышает полный объем трансформатора на 20% | Раздел «Особенности проектирования для специфических условий» |
| Материал нулевых шин (N и PE) | Электротехническая медь | Раздел «Электрические решения» |
| Минимальное расстояние до заземлителей молниезащиты | Не менее 3 метров | Раздел «Особенности проектирования для специфических условий» |
| Тип вентиляции в базовом проекте | Естественная через жалюзийные решетки | Раздел «Конструктивные особенности» |
| Условие для применения принудительной вентиляции | Южные регионы, при достижении критической температуры | Раздел «Конструктивные особенности» |
| Класс напряжения для РУВН | 6-10 кВ | Раздел «Электрические решения» |
| Класс напряжения для РУНН | 0,4 кВ | Раздел «Электрические решения» |
| Сейсмическая активность, требующая усиления корпуса | Более 7 баллов | Раздел «Особенности проектирования для специфических условий» |
Частые вопросы по теме (FAQ)
Какие существуют ограничения по габаритным размерам корпуса БКТП, связанные с транспортировкой?
Стандартная ширина БКТП редко превышает 2,5 метра, что позволяет перевозить блок на стандартной трапецеидальной платформе без специальных разрешений. Длина модуля варьируется от 3 до 6 метров, а высота обычно ограничена 3 метрами с учетом необходимости обслуживания.
Какие требования предъявляются к системе вентиляции отсека трансформатора?
Проектом предусматривается естественная вентиляция через жалюзийные решетки с защитой от прямого попадания осадков. Расчет живого сечения воздуховодов выполняется исходя из температуры окружающей среды. В южных регионах может потребоваться принудительная вентиляция с термостатом, включающим вентилятор при достижении критической температуры внутри отсека.
Как выбирается тип электрической схемы на стороне высокого напряжения (6-10 кВ) для подстанций разной мощности?
В типовом проекте используется схема с блоком «разъединитель-предохранитель» (РП), которая считается оптимальной для подстанций мощностью до 1000 кВА. Для более мощных установок требуется установка силового выключателя с релейной защитой.
Какие требования предъявляются к контуру заземления БКТП?
Контур заземления выполняется независимо от подстанции и соединяется с корпусом через сварные или болтовые соединения. Нормируемое сопротивление растеканию тока для подстанции не должно превышать 4 Ом в любое время года.
Какие конструктивные особенности проектируются для БКТП, устанавливаемых в зонах с повышенной сейсмической активностью?
При установке БКТП в зонах с повышенной сейсмической активностью (более 7 баллов) корпус дополнительно усиливается ребрами жесткости. Трансформатор монтируется на виброопорах, а все элементы внутри шкафа фиксируются от смещения.
