Организация замкнутого цикла оборотного водоснабжения завода с охлаждением через градирни
Современное промышленное производство невозможно представить без эффективных систем охлаждения. Технологические процессы, компрессорные установки, экструдеры, печи и конденсаторы генерируют огромное количество тепла. Прямоточное водоснабжение, при котором вода забирается из природного источника, используется один раз и сбрасывается обратно, является экологически опасным и экономически невыгодным. Решением этой проблемы выступает организация замкнутого цикла оборотного водоснабжения (ОЦВ), ключевым элементом которого являются градирни.
Замкнутый цикл представляет собой систему, в которой вода циркулирует по кольцу, многократно отводя тепло от оборудования. После нагрева она поступает на градирню, где охлаждается за счет испарения части воды и контакта с атмосферным воздухом. Охлажденная вода возвращается в производственный цикл. Это позволяет снизить потребление свежей воды из источника на 90–98% и полностью исключить тепловое загрязнение окружающей среды.
Принципиальная схема и физика процесса
Система оборотного водоснабжения с градирнями строится по строгой гидравлической логике. Нагретая технологическая вода (обычно с температурой 40–50°C) подается насосами на распределительную систему в верхней части градирни. Вода разбрызгивается через форсунки, образуя мелкодисперсный факел. Падая вниз, капли встречают восходящий поток воздуха, который создается вентиляторами (в вентиляторных градирнях) или за счет естественной тяги (в башенных конструкциях).
Процесс охлаждения идет по двум направлениям. Первое — конвективный теплообмен, когда разница температур между водой и воздухом заставляет тепло переходить в атмосферу. Второе — испарительное охлаждение, которое является основным. При испарении 1% воды температура оставшегося объема снижается примерно на 6°C. Воздух при этом насыщается водяным паром и выбрасывается в атмосферу в виде факела пара.
Собранная в поддоне градирни охлажденная вода (температура приближается к температуре мокрого термометра) самотеком или с помощью насосов второй ступени направляется обратно к теплообменному оборудованию завода. Таким образом формируется замкнутый контур, где потери воды восполняются только подпиткой из внешнего источника.
Ключевые компоненты системы
Надежность замкнутого цикла зависит от правильного подбора и согласованной работы нескольких функциональных узлов. Каждый из них выполняет критически важную задачу.
- Градирня: Основной аппарат для отвода тепла. Выбор типа (вентиляторная, башенная, сухая или гибридная) зависит от климатической зоны, требуемой глубины охлаждения и бюджета. Наиболее распространены вентиляторные градирни с принудительной тягой, обеспечивающие стабильную температуру воды на выходе (обычно 25–30°C при расчетных параметрах).
- Циркуляционные насосы: Обеспечивают движение воды в контуре. Обычно применяются насосы с частотным регулированием, что позволяет адаптировать расход под текущую тепловую нагрузку завода и экономить электроэнергию.
- Теплообменное оборудование: Пластинчатые или кожухотрубные теплообменники передают тепло от технологической среды (масла, пара, охлаждающей жидкости) в оборотную воду. Герметичность этих аппаратов критична для предотвращения утечек в контур.
- Система водоподготовки и фильтрации: Устанавливается на байпасной линии. Включает механические фильтры (от 100 до 500 микрон) для удаления взвесей, а также дозирующие станции для ввода реагентов против коррозии, накипи и биообрастаний.
- Подпиточный узел: Автоматический клапан с расходомером, восполняющий потери воды на испарение, капельный унос ветром и продувку (сброс части воды для стабилизации солевого состава).
Химия воды и управление солевым режимом
Замкнутый цикл сталкивается с фундаментальной проблемой. При испарении воды растворенные в ней соли (кальций, магний, хлориды, сульфаты) никуда не исчезают. Их концентрация в циркулирующей воде постоянно растет. Если не контролировать этот процесс, через несколько циклов вода станет перенасыщенной. Начнется выпадение карбоната кальция в виде твердой накипи на стенках теплообменников.
Для предотвращения этого применяется три основных метода. Первый — продувка системы, когда часть концентрированной воды сбрасывается в дренаж, а взамен добавляется свежая. Второй — подкисление воды серной кислотой для перевода бикарбонатов в более растворимые сульфаты. Третий — использование ингибиторов коррозии и антискалантов (диспергаторов), которые связывают ионы жесткости и не дают им кристаллизоваться.
Расчет режима продувки ведется через коэффициент упаривания (K). Например, если концентрация хлоридов в оборотной воде в 4 раза выше, чем в подпиточной, то K равен 4. Для большинства систем с открытыми градирнями нормальным считается упаривание от 2 до 5 раз. Превышение этого порога ведет к аварийным отложениям в конденсаторах и рубашках охлаждения.
Типы градирен и особенности выбора
Выбор градирни диктуется не только эстетикой, но и строгими теплотехническими расчетами. Неправильный подбор приводит к тому, что завод не может выйти на проектную мощность в летнюю жару, или наоборот — переплачивает за избыточную производительность зимой.
Вентиляторные градирни (противоточные или перекрестноточные) занимают основную долю рынка. Они компактны, позволяют регулировать температуру включением вентиляторов. Их недостаток — высокое энергопотребление вентиляторов (до 10–15% от общей циркуляционной мощности) и шум. Для заводов с жесткими требованиями к охлаждению (точность до 1°C) применяются двухскоростные вентиляторы или механизмы с изменяемым шагом лопастей.

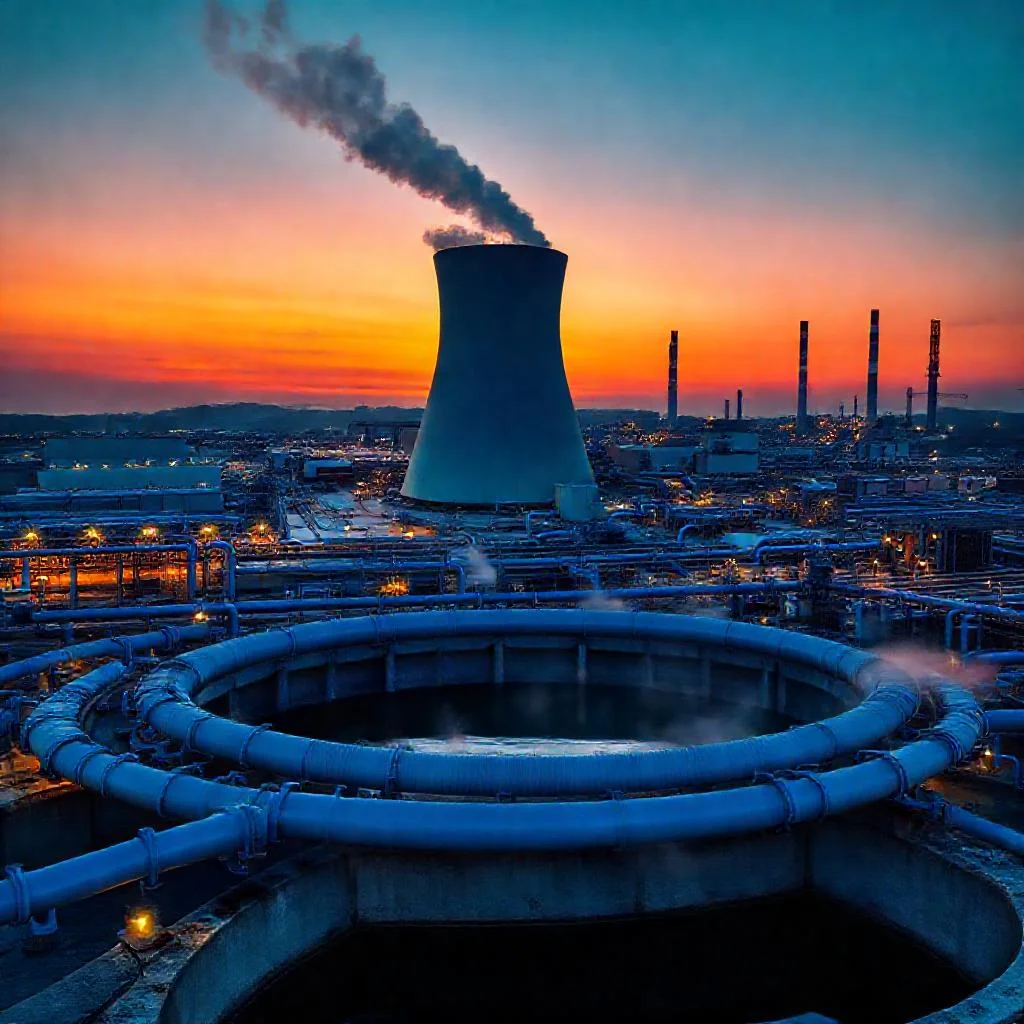

Башенные градирни работают за счет естественной тяги воздуха. Они огромны (высота может достигать 150 метров для ТЭЦ) и имеют высокую капитальную стоимость. Для обычного завода они нерациональны из-за большой площади застройки. Однако их эксплуатация дешевле в долгосрочной перспективе, так как не требует мощных вентиляторов, а потери воды на унос минимальны.
Сухие градирни (радиаторного типа) не используют испарение. Вода течет по трубам с оребрением, обдуваемым вентиляторами. Такие системы полностью исключают потери воды на испарение и облачный факел, но дают значительно меньшую глубину охлаждения. Особенно это критично для жаркого климата (юг России, Средняя Азия), где температура сухого воздуха может превышать 35°C, что делает такой метод охлаждения неэффективным без дополнительного дорогостоящего оборудования.
Энергоэффективность и эксплуатационные риски
Организация замкнутого цикла — это баланс между экономией воды и затратами электроэнергии. Насосное оборудование потребляет значительную мощность, особенно при подаче воды на высоту градирни (до 10–15 метров) и в теплообменники. Однако экономия на плате за водозабор и сброс загрязненных стоков многократно перекрывает эти расходы.
Ключевой риск в эксплуатации — это биообрастание. Теплая вода в поддоне градирни — идеальная среда для размножения легионеллы и других бактерий, а также водорослей. Биопленка на стенках трубок теплообменника резко снижает коэффициент теплопередачи. Для борьбы применяется периодическое хлорирование (дозирование гипохлорита натрия) и обработка ультрафиолетом. Важно помнить, что избыток хлора вызывает коррозию нержавеющей стали, поэтому дозировку контролируют по остаточному хлору на уровне 0.3–0.5 мг/л.
Коррозия металла является вторым по значимости риском. Высокая скорость циркуляции (1.5–2 м/с) и постоянная аэрация воды в градирне насыщают ее кислородом. В таких условиях углеродистая сталь разрушается быстро. Защита строится на двух уровнях: ингибирование (фосфаты, цинк, бензотриазол для меди) и использование коррозионностойких сплавов в критических узлах (теплообменники из нержавейки 304L или 316L).
Этапы внедрения на действующем производстве
Перевод завода с прямоточного водоснабжения на замкнутый цикл — это комплексная инженерная задача. Процесс нельзя пускать на самотек, импровизируя на ходу. Необходима поэтапная методология.
Первый этап — технический аудит. Фиксируются фактические расходы воды по каждому виду оборудования (компрессоры, печи, конденсаторы). Измеряются температуры на входе и выходе, перепады давления. На этом этапе часто выясняется, что 20% существующих теплообменников имеют малый запас по площади поверхности и требуют замены или добавления пластин.
Второй этап — гидравлический и тепловой расчет. Определяется производительность градирни по теплу (МВт). Ошибка здесь критична. Если занизить мощность, в летнюю жару оборудование будет перегреваться, и производство встанет. Стандартный запас тепловой производительности градирни принимается на уровне 10–15% от максимальной тепловой нагрузки завода.
Третий этап — проектирование и монтаж. Прокладываются циркуляционные трубопроводы большого диаметра (обычно стальные с антикоррозионным покрытием). Устанавливается фундамент под градирню, подводятся силовые кабели к вентиляторам и насосам. Монтируется станция химической водоподготовки. Завершаем этап — пусконаладка, включающая балансировку веток и настройку автоматики подпитки.
Автоматизация и мониторинг
Современная система замкнутого цикла не работает вслепую. Она требует постоянного контроля ключевых параметров. Автоматика на базе программируемого логического контроллера (ПЛК) решает следующие задачи:
- Поддержание температуры оборотной воды на заданном уровне путем включения/отключения вентиляторов градирни и изменения расхода через байпасные линии.
- Контроль электропроводности воды в контуре. При превышении заданного порога (например, 3000 мкСм/см) автоматика открывает клапан продувки, чтобы сбросить рассол и стабилизировать солевой состав.
- Мониторинг перепада давления на механических фильтрах. При загрязнении подается сигнал на обратную промывку или замену картриджей.
- Аварийная сигнализация при падении давления в контуре, перегреве воды выше критической отметки (например, 48°C) или превышении уровня в поддоне градирни.
Данные с контроллера передаются на верхний уровень АСУ ТП завода. Диспетчер видит текущее состояние системы, может скорректировать уставки и получит предупреждение о необходимости подвоза реагентов за несколько дней до их полной выработки.
Экономическая оценка и окупаемость
Инвестиции в строительство градирни и прокладку сетей оборотного водоснабжения на среднем заводе могут составлять от 5 до 20 миллионов рублей. Основные статьи расходов — сама градирня (около 30% бюджета), насосное оборудование (20%), трубопроводы и арматура (25%), водоподготовка и автоматика (15%), монтажные работы (10%).
Окупается система за счет снижения платежей за водопотребление и водоотведение. Если завод потреблял 500 кубометров воды в час из реки, то после перехода на замкнутый цикл подпитка сократится до 10–20 кубометров в час (за вычетом потерь на испарение и продувку). При тарифе 30–40 рублей за кубометр экономия составит около 8–10 млн рублей в год. Срок окупаемости, в зависимости от сложности объекта и стоимости подключения к сетям, составляет от 2 до 4 лет. Для производств с высокими требованиями к чистоте воды (пищевая, фармацевтика) добавляются затраты на доочистку, что удлиняет окупаемость до 5–6 лет.
Сводная таблица данных
В представленной ниже таблице систематизированы ключевые технические и экономические параметры системы замкнутого цикла оборотного водоснабжения с градирнями, описанные в статье. Приведены тепловые характеристики воды, допустимые режимы упаривания, эксплуатационные риски, этапы внедрения и данные по экономической эффективности. Все цифры строго соответствуют исходному тексту.
| Категория / Параметр | Значение / Описание | Примечание / Контекст из статьи |
|---|---|---|
| Тепловые и гидравлические характеристики процесса | ||
| Температура нагретой технологической воды на входе в градирню | 40–50 °C | Вода подается насосами на распределительную систему в верхней части градирни. |
| Температура охлажденной воды на выходе из вентиляторной градирни (при расчетных параметрах) | 25–30 °C | Наиболее распространены вентиляторные градирни с принудительной тягой. |
| Снижение температуры оставшегося объема при испарении 1% воды | ≈ 6 °C | Испарительное охлаждение является основным процессом. |
| Снижение потребления свежей воды из источника | 90–98% | По сравнению с прямоточным водоснабжением. |
| Высота подачи воды насосами на градирню | До 10–15 метров | Учитывается при расчете энергопотребления насосного оборудования. |
| Химия воды и солевой режим | ||
| Коэффициент упаривания (K) для систем с открытыми градирнями (норма) | От 2 до 5 раз | Рассчитывается как отношение концентрации хлоридов в оборотной воде к подпиточной. Превышение порога ведет к аварийным отложениям. |
| Пример рабочего коэффициента упаривания (K) | 4 | Концентрация хлоридов в оборотной воде в 4 раза выше, чем в подпиточной. |
| Методы предотвращения накипи | Продувка, подкисление серной кислотой, ингибиторы/антискаланты | Продувка — сброс части концентрированной воды; подкисление — перевод бикарбонатов в сульфаты. |
| Эксплуатационные риски и их контроль | ||
| Уровень остаточного хлора для борьбы с биообрастанием | 0.3–0.5 мг/л | Избыток хлора вызывает коррозию нержавеющей стали. |
| Скорость циркуляции воды в системе (риск коррозии) | 1.5–2 м/с | Высокая скорость и аэрация насыщают воду кислородом, ускоряя разрушение углеродистой стали. |
| Материалы для критических узлов (теплообменники) | Нержавейка 304L или 316L | Используются для защиты от коррозии. |
| Типы градирен (сравнение) | ||
| Энергопотребление вентиляторов (от общей циркуляционной мощности) для вентиляторных градирен | До 10–15% | Недостаток: высокое энергопотребление и шум. |
| Высота башенных градирен (для ТЭЦ) | До 150 метров | Имеют высокую капитальную стоимость, для обычного завода нерациональны. |
| Автоматизация и контроль | ||
| Порог электропроводности для открытия клапана продувки (пример) | 3000 мкСм/см | При превышении автоматика сбрасывает рассол для стабилизации солевого состава. |
| Критическая температура воды для аварийной сигнализации (пример) | 48 °C | Сигнализация при перегреве воды выше этой отметки. |
| Экономические показатели и этапы внедрения | ||
| Объем водопотребления завода до внедрения ОЦВ (пример) | 500 кубометров/час | Из реки (исходные данные для расчета окупаемости). |
| Объем подпитки после перехода на замкнутый цикл | 10–20 кубометров/час | За вычетом потерь на испарение и продувку. |
| Тариф на воду (пример для расчета) | 30–40 рублей/кубометр | Экономия составит около 8–10 млн рублей в год. |
| Стандартный запас тепловой производительности градирни | 10–15% | От максимальной тепловой нагрузки завода (для избежания перегрева в жару). |
| Срок окупаемости системы (стандартный) | От 2 до 4 лет | Для производств с высокими требованиями к чистоте воды (пищевая, фармацевтика) — до 5–6 лет. |
| Доля стоимости градирни в общем бюджете проекта | Около 30% | Основные статьи: градирня (30%), насосы (20%), трубопроводы (25%), водоподготовка и автоматика (15%), монтаж (10%). |
| Этапы внедрения на действующем производстве | ||
| Этап 1 | Технический аудит | Фиксация расходов, температур, перепадов давления. Выявление 20% теплообменников, требующих замены. |
| Этап 2 | Гидравлический и тепловой расчет | Определение производительности градирни по теплу (МВт) с запасом 10–15%. |
| Этап 3 | Проектирование, монтаж и пусконаладка | Прокладка трубопроводов, монтаж градирни, станции химводоподготовки, балансировка веток. |
Частые вопросы по теме (FAQ)
Какой процент потребления свежей воды позволяет сэкономить замкнутый цикл оборотного водоснабжения с градирнями?
Замкнутый цикл оборотного водоснабжения позволяет снизить потребление свежей воды из источника на 90–98% и полностью исключить тепловое загрязнение окружающей среды.
Какой коэффициент упаривания (K) считается нормальным для систем с открытыми градирнями и чем опасно его превышение?
Для большинства систем с открытыми градирнями нормальным считается упаривание от 2 до 5 раз. Превышение этого порога ведет к аварийным отложениям в конденсаторах и рубашках охлаждения.
Какой запас тепловой производительности градирни рекомендуется закладывать при проектировании, чтобы избежать перегрева оборудования?
Стандартный запас тепловой производительности градирни принимается на уровне 10–15% от максимальной тепловой нагрузки завода.
Какие ключевые параметры контролирует автоматика на базе ПЛК в системе замкнутого цикла?
Автоматика решает следующие задачи: поддержание температуры оборотной воды; контроль электропроводности (при превышении, например, 3000 мкСм/см, автоматика открывает клапан продувки); мониторинг перепада давления на механических фильтрах; аварийная сигнализация при падении давления, перегреве воды выше 48°C или превышении уровня в поддоне градирни.
Каков типичный срок окупаемости системы замкнутого цикла оборотного водоснабжения для среднего завода?
Срок окупаемости, в зависимости от сложности объекта и стоимости подключения к сетям, составляет от 2 до 4 лет. Для производств с высокими требованиями к чистоте воды (пищевая, фармацевтика) окупаемость удлиняется до 5–6 лет.
