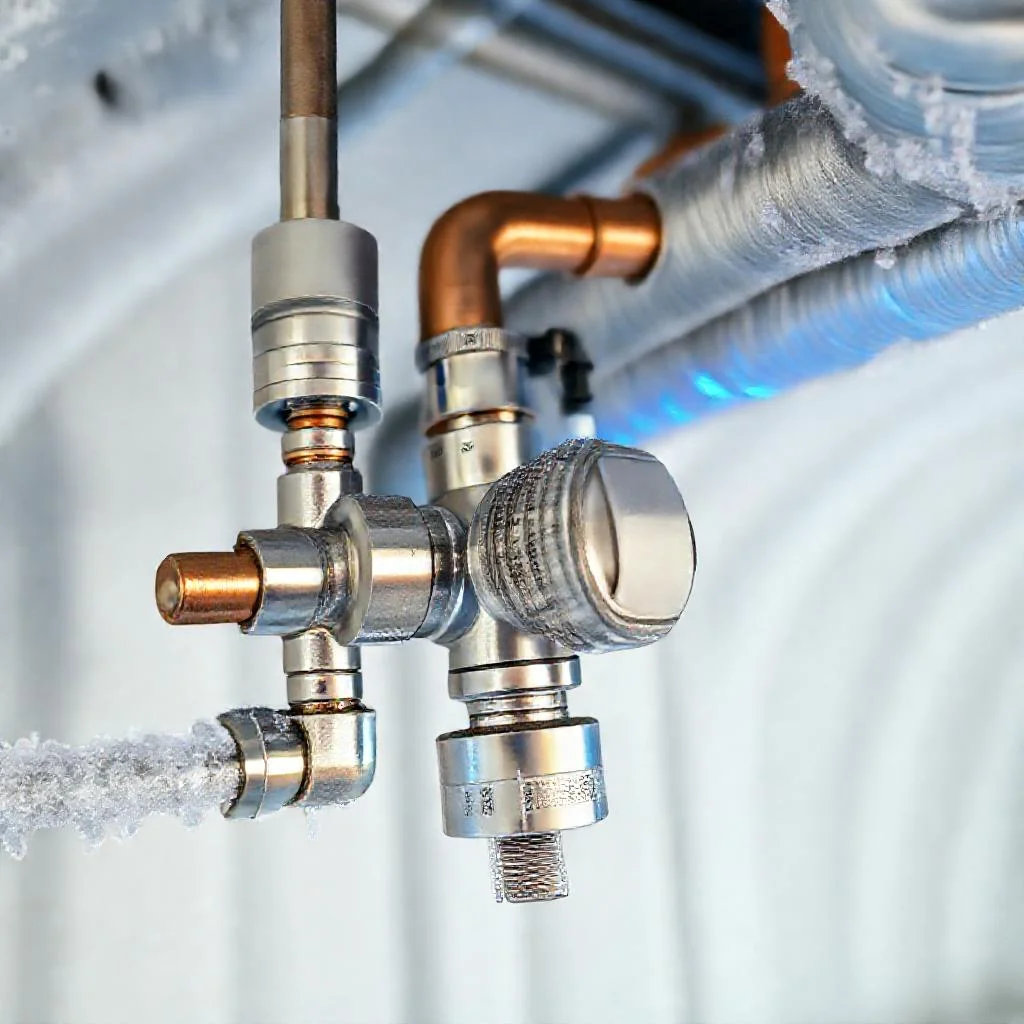

Обвязка водяного калорифера приточной вентиляции узлом смешения от замерзания
Водяной калорифер в системе приточной вентиляции является критическим элементом. Его задача — нагревать наружный воздух в холодное время года. Если температура теплоносителя или его расход снижаются ниже расчетных значений, существует высокая вероятность размораживания теплообменника. Это приводит к механическому разрушению трубок и выходу оборудования из строя. Для предотвращения аварийных ситуаций применяется специализированная обвязка — узел смешения с функцией защиты от замерзания.
Узел смешения позволяет поддерживать заданную температуру теплоносителя на входе в калорифер, независимо от температуры воды в центральной тепловой сети. Одновременно он обеспечивает минимально необходимую скорость циркуляции теплоносителя через калорифер. Это является физическим условием, предотвращающим образование ледяных пробок внутри трубок при контакте с морозным приточным воздухом.
Принцип работы трехходового клапана в узле смешения
Основным исполнительным механизмом узла смешения выступает регулирующий трехходовой клапан. В стандартной конфигурации клапан устанавливается на подающем трубопроводе перед калорифером. Один вход клапана подключается к подающему трубопроводу от источника тепла, второй — к обратному трубопроводу после калорифера. Выход клапана подает смешанный теплоноситель с заданной температурой на вход калорифера.
Принцип действия заключается в смешивании горячей воды из подающей магистрали с остывшей водой из обратной линии. Чем холоднее наружный воздух, тем больше клапан открывает доступ горячей воды и прикрывает поток из обратки. Когда температура на улице повышается, клапан увеличивает долю воды из обратного трубопровода. Это позволяет экономить тепловую энергию и снижать температуру поверхности калорифера до значений, исключающих перегрев вентиляционного воздуха в переходные периоды.
Работа клапана управляется контроллером автоматики. Контроллер получает сигнал от датчика температуры теплоносителя, установленного непосредственно на выходе из узла смешения перед калорифером. Если температура уходит ниже уставки, сервопривод приоткрывает клапан, добавляя горячую воду. Отсутствие такого регулирования приводит к замерзанию при малейшем снижении температуры наружного воздуха ниже расчетной.
Контур циркуляции и защита от замерзания
Критический момент обвязки — организация принудительной циркуляции теплоносителя через калорифер в любой момент времени. Даже при полностью закрытом клапане со стороны подающей магистрали, насос должен продолжать качать воду через внутренний контур калорифера. Для этого в обвязке применяется циркуляционный насос, который устанавливается на обратном трубопроводе после калорифера.
Насос работает непрерывно в течение всего отопительного сезона. Он создает постоянное движение воды внутри теплообменника. Если насос останавливается, вода в трубках калорифера может локально охладиться до нуля градусов и ниже. Даже при наличии горячей воды в подающей магистрали, неподвижная жидкость в трубках успевает замерзнуть. Поэтому в алгоритме контроллера заложена команда на принудительный пуск насоса при падении температуры обратного теплоносителя критического порога.
Дополнительной мерой защиты выступает байпасная линия. Байпас позволяет пропускать часть обратного теплоносителя помимо трехходового клапана напрямую в подачу. Это создает так называемый тупиковый контур, гарантирующий минимальную циркуляцию даже в аварийном режиме, когда клапан не открывается. Байпас часто используется в дешевых узлах смешения, но для ответственных систем лучше применять клапаны с функцией поддержания минимального расхода.
Компоненты обвязки: фильтры, запорная арматура, датчики
Качественная обвязка калорифера включает несколько обязательных элементов:
- Фильтр сетчатый — устанавливается на подающем трубопроводе от источника тепла. Защищает калорифер и трехходовой клапан от механических загрязнений, частиц ржавчины и окалины. Отсутствие фильтра приводит к быстрому засорению клапана, потере герметичности и выходу из строя сервопривода.
- Запорные шаровые краны — монтируются на подаче и обратке. Позволяют отсечь калорифер от системы для обслуживания, промывки или замены, не сливая теплоноситель из всей тепловой сети здания.
- Обратный клапан — устанавливается на байпасной линии или перед насосом. Препятствует самопроизвольной циркуляции теплоносителя в обратном направлении при отключении насоса.
- Датчик температуры подачи (после смешения) — монтируется в гильзе непосредственно на выходе из узла смешения. Сигнал с датчика используется для ПИД-регулирования положения клапана.
- Датчик температуры обратной линии — необходим для контроля минимально допустимой температуры на входе в обратную магистраль. Если температура обратки опускается ниже +5…+10°C, контроллер обязан форсировать работу насоса и приоткрыть клапан.
- Термоманометры — визуальный контроль давления и температуры до и после узла смешения. Упрощают диагностику при обслуживании.
Схемы подключения: классическая и с перепускным клапаном
Самая распространенная схема обвязки — установка трехходового смесительного клапана с сервоприводом на подаче перед калорифером. Насос при этом располагается на обратном трубопроводе за теплообменником. Такая схема называется насосно-смесительной. Она обеспечивает плавное регулирование температуры теплоносителя и поддержание постоянного расхода через калорифер.
Более сложная и дорогая схема включает дополнительный перепускной клапан или автоматический балансировочный клапан на байпасе. Это необходимо для крупных промышленных систем с большой протяженностью тепловых сетей. Перепускной клапан выравнивает давление в контуре и предотвращает кавитацию насоса при малом открытии трехходового клапана. Такая обвязка используется для калориферов мощностью более 150 кВт.
Для систем с постоянной температурой теплоносителя от источника, например от собственной котельной, возможно применение клапана с фиксированной настройкой. В этом случае регулятор температуры не используется, а смешение происходит механическим термостатическим клапаном. Такая обвязка менее гибкая, но значительно дешевле.
Температурные режимы и точки росы
Основная задача защиты от замерзания — не допустить снижения температуры поверхности трубок калорифера ниже +2…+3°C. При контакте с морозным приточным воздухом (например, -25°C) температура стенки трубки может значительно отличаться от температуры теплоносителя внутри. Если теплоноситель неподвижен, охлаждение происходит мгновенно.
Расчетный режим работы калорифера предполагает, что температура теплоносителя на входе должна быть не ниже +70…+80°C при экстремально низких температурах наружного воздуха. В переходные периоды (осень, весна) допускается снижение температуры смеси до +30…+40°C, но без риска охлаждения обратки ниже +10°C. Контроллер должен учитывать не только температуру смеси, но и разницу между подачей и обраткой.
Если разница превышает 20°C при низких наружных температурах, это сигнал о том, что расход теплоносителя недостаточен. Часть трубок в калорифере может работать в режиме застоя, что создает предпосылки для их замерзания. В такой ситуации автоматика должна увеличить производительность насоса или изменить положение клапана.
Настройка и пусконаладка узла смешения
После монтажа обвязки обязателен этап пусконаладки. Первоначально выполняется проверка направления вращения насоса. Далее заполняется система теплоносителем, стравливается воздух через автоматические воздухоотводчики, установленные в верхних точках контура. Заполнение производится медленно, с открытыми запорными кранами, чтобы избежать гидроударов.
Параметры ПИД-регулятора настраиваются индивидуально. Типичная заводская настройка может не подходить для конкретного калорифера из-за инерционности тепловой системы. Для точной настройки используется паспортная тепловая мощность калорифера, его гидравлическое сопротивление и фактический расход теплоносителя. Регулятору задается целевая температура смеси на выходе из узла смешения, которая на 10-15°C выше минимально допустимой температуры для предотвращения замерзания.
Важный параметр — время полного хода сервопривода. Для систем вентиляции стандартным является время 30-60 секунд при частоте вращения вала 50/60 Гц. Слишком быстрое закрытие клапана вызывает гидравлические удары. Слишком медленное не успевает компенсировать резкое похолодание наружного воздуха.
Диагностика неисправностей обвязки
Наиболее частые причины аварий — завоздушивание контура и отказ циркуляционного насоса. Если насос работает, но калорифер не греет, вероятно, забился сетчатый фильтр или неправильно настроен байпас. Характерный признак — холодная обратка при горячей подаче и работающем насосе. В этом случае проверяется температура корпуса насоса, снимается фильтр для промывки.
Другая типичная неисправность — отказ датчика температуры. Если датчик выдает некорректные данные, контроллер может не открыть клапан. Периодическая проверка сопротивления датчика и его изоляции относительно корпуса обязательна. Замена датчика производится без слива теплоносителя, при условии наличия гильзы с запорной арматурой.
Износ седел трехходового клапана со временем приводит к перетокам. Это проявляется в том, что температура смеси не опускается до заданной, даже при полностью закрытом положении. В этом случае клапан необходимо заменить или выполнить переборку уплотнителей.
Энергоэффективность и экономия
Корректно спроектированная обвязка с электронным регулированием позволяет экономить до 15-25% тепловой энергии по сравнению с постоянным потоком горячей воды через калорифер. В межсезонье объем потребляемого тепла снижается в разы за счет использования низкотемпературного теплоносителя. Также снижается риск перегрева приточного воздуха, что сокращает нагрузку на холодильное оборудование в летний период.
Экономия также достигается за счет продления срока службы калорифера. Отсутствие резких перепадов температуры и постоянная циркуляция препятствуют образованию накипи и коррозии. Системы, оснащенные узлами смешения, служат в среднем в 1.5-2 раза дольше, чем системы с прямым подключением без регулировки.
Заключение по требованиям к специалистам
Монтаж обвязки водяного калорифера узлом смешения должен выполняться только квалифицированными специалистами с допуском к работе в тепловых сетях. Ошибки в гидравлическом расчете, неправильный выбор диаметров труб и неверная настройка автоматики сводят на нет всю защиту от замерзания. Важно помнить, что аварийный останов приточной вентиляции в мороз может привести к полному разрушению калорифера в течение 20-30 минут. Только исправная, настроенная обвязка гарантирует надежную и безопасную работу системы вентиляции в зимний период.
Сводная таблица данных
В таблице ниже систематизированы ключевые параметры, пороговые значения и элементы обвязки, описанные в статье, необходимые для настройки и безопасной эксплуатации узла смешения водяного калорифера.
| Категория | Параметр / Компонент | Данные / Характеристика из статьи |
|---|---|---|
| Температурные режимы и защита | Критическая температура поверхности трубок калорифера (ниже которой начинается замерзание) | Ниже +2…+3°C |
| Расчетная температура теплоносителя на входе при экстремально низких температурах наружного воздуха | Не ниже +70…+80°C | |
| Допустимая температура смеси в переходные периоды | +30…+40°C | |
| Минимально допустимая температура обратного теплоносителя (порог срабатывания защиты) | +5…+10°C (контроллер форсирует работу насоса и приоткрывает клапан) | |
| Гидравлический режим и настройки | Критическая разница температур между подачей и обраткой при низких наружных температурах (сигнал недостаточного расхода) | Превышение 20°C |
| Типичное время полного хода сервопривода для систем вентиляции | 30-60 секунд | |
| Целевая температура смеси на выходе из узла смешения (относительно минимально допустимой) | На 10-15°C выше минимально допустимой температуры для предотвращения замерзания | |
| Энергоэффективность и срок службы | Экономия тепловой энергии при корректной обвязке с электронным регулированием | До 15-25% |
| Увеличение срока службы калорифера по сравнению с системами без регулировки | В 1.5-2 раза дольше | |
| Мощность и аварийные режимы | Мощность калорифера, при которой рекомендуется схема с перепускным клапаном | Более 150 кВт |
| Время полного разрушения калорифера при аварийном останове вентиляции в мороз | 20-30 минут | |
| Температура наружного воздуха | Пример расчетной температуры приточного воздуха | -25°C |
Частые вопросы по теме (FAQ)
Как именно узел смешения защищает калорифер от замерзания?
Защита от замерзания обеспечивается за счет двух ключевых факторов. Во-первых, узел смешения с трехходовым клапаном поддерживает заданную температуру теплоносителя на входе в калорифер, смешивая горячую воду из подающей магистрали с остывшей водой из обратной линии. Во-вторых, циркуляционный насос, установленный на обратном трубопроводе, работает непрерывно в течение всего отопительного сезона. Он создает постоянное движение воды внутри теплообменника, что является физическим условием, предотвращающим образование ледяных пробок. Дополнительно, в алгоритм контроллера заложена команда на принудительный пуск насоса при падении температуры обратного теплоносителя до критического порога, а также используется байпасная линия для гарантии минимальной циркуляции даже в аварийном режиме.
Почему насос в обвязке должен работать непрерывно, а не включаться по необходимости?
Насос работает непрерывно, чтобы создать постоянное движение воды внутри теплообменника. Если насос останавливается, вода в трубках калорифера может локально охладиться до нуля градусов и ниже. Даже при наличии горячей воды в подающей магистрали, неподвижная жидкость в трубках успевает замерзнуть при контакте с морозным приточным воздухом. Таким образом, постоянная циркуляция является критическим условием для предотвращения образования ледяных пробок.
Какие температурные режимы считаются критическими для предотвращения замерзания?
Основная задача — не допустить снижения температуры поверхности трубок калорифера ниже +2…+3°C. В расчетном режиме при экстремально низких температурах наружного воздуха температура теплоносителя на входе должна быть не ниже +70…+80°C. В переходные периоды допускается снижение температуры смеси до +30…+40°C, но без риска охлаждения обратки ниже +10°C. Если разница температур между подачей и обраткой превышает 20°C при низких наружных температурах, это сигнал о недостаточном расходе теплоносителя, что создает предпосылки для замерзания. Целевая температура смеси на выходе из узла смешения задается на 10-15°C выше минимально допустимой.
Что является наиболее частой причиной отказа обвязки, и как это диагностировать?
Наиболее частые причины аварий — завоздушивание контура и отказ циркуляционного насоса. Характерный признак неисправности — холодная обратка при горячей подаче и работающем насосе. В этом случае проверяется температура корпуса насоса, и снимается для промывки сетчатый фильтр. Другой типичной неисправностью является отказ датчика температуры, из-за чего контроллер может не открыть клапан. Также износ седел трехходового клапана приводит к перетокам, что проявляется в невозможности опустить температуру смеси до заданной даже при полностью закрытом положении клапана.
Какую экономию дает использование правильно спроектированной обвязки с узлом смешения?
Корректно спроектированная обвязка с электронным регулированием позволяет экономить до 15-25% тепловой энергии по сравнению с постоянным потоком горячей воды через калорифер. В межсезонье объем потребляемого тепла снижается в разы за счет использования низкотемпературного теплоносителя. Кроме того, системы, оснащенные узлами смешения, служат в среднем в 1.5-2 раза дольше, чем системы с прямым подключением без регулировки, что также дает экономический эффект за счет продления срока службы оборудования.
