Напорные водоводы являются ключевым элементом гидроэлектростанций (ГЭС), предназначенным для транспортировки воды из верхнего бьефа к гидротурбинам. Эти сооружения работают в условиях высокого давления и значительных колебаний расхода. Гидравлический удар, возникающий при резком изменении скорости потока, представляет собой одну из самых серьезных угроз для целостности водоводного тракта. Грамотное проектирование систем защиты от гидроудара является обязательным условием надежной и безопасной эксплуатации ГЭС.

Физическая природа гидроудара в водоводах ГЭС

Гидравлический удар представляет собой волновой процесс, возникающий вследствие резкого изменения кинетической энергии потока. При мгновенном закрытии затвора или остановке турбины импульс давления распространяется по водоводу со скоростью звука в данной среде. Скорость ударной волны в стальном водоводе может достигать 1000–1200 метров в секунду.

Прямой гидроудар, при котором время закрытия затвора меньше фазы удара, создает наибольшие нагрузки на стенки водовода. Повышение давления при таком ударе может в два и более раза превышать рабочее давление в трубопроводе. Непрямой гидроудар, возникающий при плавном изменении расхода, приводит к меньшим пиковым нагрузкам, но требует точного гидравлического расчета для прогнозирования переходных процессов.

Жуковский Николай Егорович в 1898 году вывел фундаментальную формулу для определения величины повышения давления при прямом гидроударе: Δp = ρ·c·v, где ρ — плотность воды, c — скорость распространения ударной волны, v — скорость изменения скорости потока. Эта формула остается основой всех современных расчетов защитных систем.

Типы напорных водоводов и их уязвимость

Металлические трубопроводы

Стальные водоводы обладают высокой прочностью, но подвержены коррозии и усталости металла при циклических нагрузках. Ударная волна в стальной трубе распространяется с высокой скоростью, что увеличивает жесткость гидравлического удара. Толщина стенки рассчитывается с запасом прочности, учитывающим возможные скачки давления.

Примером может служить случай на одной из российских ГЭС в 1980-х годах, когда разрушение сварного шва привело к аварийному сбросу воды и остановке станции на несколько месяцев. Причиной стало отсутствие своевременного обследования состояния металла в зоне концентрации напряжений.

Железобетонные водоводы

Преднапряженные железобетонные трубопроводы используются на ГЭС с относительно невысокими напорами до 100 метров. Они менее подвержены коррозии, но уязвимы к растягивающим нагрузкам при гидроударе. Образование трещин в бетоне при скачках давления приводит к фильтрации воды и постепенному разрушению арматуры.

На практике отмечены случаи, когда при пусковых операциях на ГЭС с бетонными водоводами возникали продольные трещины из-за недостаточного учета динамических нагрузок в проекте. Ремонт таких повреждений требует сложных технологий инъектирования эпоксидных смол.

Турбинные водоводы ГЭС

Водоводы большого диаметра, подводящие воду непосредственно к турбинам, наиболее критичны с точки зрения гидроудара. Диаметр таких водоводов на мощных ГЭС может достигать 10 метров и более. Время закрытия направляющего аппарата турбины должно быть строго согласовано с параметрами водовода.

Современные проекты предусматривают поэтапное закрытие направляющего аппарата в несколько стадий для снижения пиковых нагрузок. Первый этап — быстрое частичное закрытие, второй — замедленное до полной остановки. Такой алгоритм снижает амплитуду ударной волны на 30–40 процентов.

Методы защиты от гидроудара

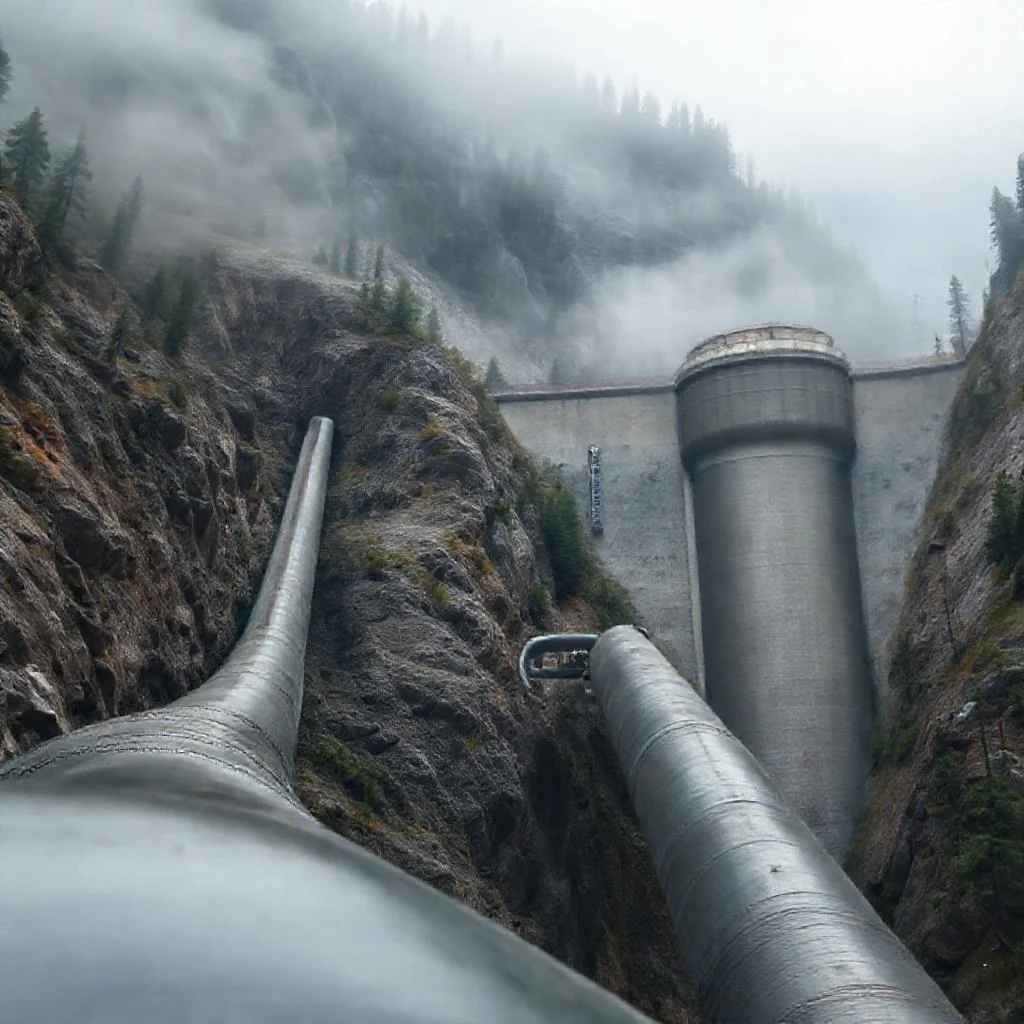

Уравнительные резервуары

Уравнительный резервуар представляет собой открытую емкость, соединенную с водоводом вблизи турбинной камеры. При гидроударе вода избыточного давления поступает в резервуар, гася энергию волны. Высота резервуара должна превышать максимальный уровень подъема воды при аварийном сбросе.

На практике высота уравнительных резервуаров на крупных ГЭС достигает 40–60 метров. Диаметр шахты рассчитывается таким образом, чтобы скорость подъема воды не приводила к переливу через край. В зимний период требуется обогрев резервуара для предотвращения образования ледяных пробок.

Недостатком уравнительных резервуаров является их высокая стоимость и необходимость в большом свободном пространстве. На горных ГЭС, где площадка ограничена, применяют камерные уравнительные резервуары с дроссельными отверстиями. Такие камеры занимают меньше места и обеспечивают эффективное гашение колебаний.

Воздушно-гидравлические колонны

Воздушная камера, установленная на водоводе, сжимается под действием ударной волны, поглощая избыточную энергию. Давление воздуха в камере поддерживается компрессорной установкой на уровне, близком к рабочему давлению водовода. При возникновении гидроудара воздух сжимается, а затем плавно расширяется, восстанавливая нормальный режим.

Объем воздушной камеры обычно составляет 5–10 процентов от объема водовода. Точный расчет объема выполняется на основе моделирования переходных процессов. Например, для водовода длиной 500 метров и диаметром 3 метра требуется камера объемом около 350–400 кубических метров.

Особое внимание уделяется поддержанию необходимого уровня воды в камере. При снижении уровня ниже допустимого возможен прорыв воздуха в турбину, что приведет к кавитации и повреждению лопаток. Автоматика станции контролирует уровень и включает компрессор для подкачки воздуха.

Предохранительные клапаны

Быстродействующие предохранительные клапаны сбрасывают избыточное давление в атмосферу при превышении заданного порога. Время срабатывания клапана не должно превышать 0,5–1,0 секунд для эффективной защиты. После срабатывания клапан автоматически закрывается, предотвращая потери воды.

На практике клапаны устанавливаются группами по 2–4 штуки для обеспечения резервирования. Расчет пропускной способности клапанов ведется по максимальному расходу воды при аварийном закрытии турбины. Клапаны диаметром 600–800 миллиметров способны пропускать до 10–15 кубометров воды в секунду каждый.

Недостатком клапанной защиты являются большие потери воды при срабатывании и необходимость регулярного технического обслуживания. За 3–5 лет эксплуатации до 15 процентов клапанов требуют замены уплотнений из-за коррозии и износа.

Защита с помощью обратных клапанов

Обратные клапаны применяются на напорных водоводах для предотвращения обратного тока воды при внезапной остановке турбины. Установка обратного клапана в нижней точке водовода позволяет разорвать столб жидкости и снизить амплитуду ударной волны.

Современные обратные клапаны с гидравлическим демпфером обеспечивают плавное закрытие створки за 2–5 секунд. Это уменьшает гидроудар в 2–3 раза по сравнению с быстрозакрывающимися клапанами. Демпфер работает на масле, которое перетекает через регулируемый дроссель, замедляя движение створки.

Важным параметром является скорость закрытия клапана, которая должна быть согласована с гидравлическими характеристиками всей системы. Слишком медленное закрытие приводит к значительному обратному току воды, что может вызвать раскручивание турбины в обратную сторону.

Защитные диафрагмы и мембраны

Разрывные мембраны представляют собой тонкие металлические диски, разрушающиеся при достижении критического давления. После разрушения мембраны вода сбрасывается в специальный отводной канал. Этот метод применяется как аварийная защита, когда другие средства не справляются с пиковым давлением.

Мембраны изготавливаются из алюминия, меди или нержавеющей стали толщиной 0,5–2,0 миллиметра. Расчетное давление разрушения задается с точностью до 5 процентов для надежного срабатывания. После активации мембраны требуется ее замена, что занимает от 2 до 8 часов в зависимости от конструкции.

На практике мембранная защита комбинируется с предохранительными клапанами. Клапаны работают при умеренных превышениях давления, в то время как мембраны срабатывают только при аварийных ситуациях, например, при отказе системы управления турбиной.

Расчет гидроудара и выбор средств защиты

Современные методы расчета основаны на численном моделировании переходных процессов с использованием метода характеристик или конечно-разностных схем. Программные комплексы, такие как MIKE 11, EPANET или специализированные гидравлические пакеты, позволяют с высокой точностью прогнозировать давление во всех точках водовода.

Для расчета необходимо знать следующие параметры: длина и диаметр водовода, толщина стенки и материал, начальная скорость потока, время закрытия затвора, упругие свойства воды и материала трубы. Учет волновых процессов в сложных разветвленных водоводах требует моделирования в трехмерной постановке.

На начальном этапе проектирования проводят упрощенные расчеты по формуле Жуковского для определения максимального давления при прямом ударе. Полученное значение сравнивают с прочностью водовода, после чего принимают решение о необходимости установки защитных устройств.

Пример расчета: для стального водовода диаметром 2 метра с толщиной стенки 20 миллиметров, длиной 800 метров, при скорости потока 4 метра в секунду и времени закрытия 2 секунды, максимальное повышение давления составит около 2,5–3,0 мегапаскаля. Это значение примерно в 1,5 раза превышает рабочее давление, что требует установки уравнительного резервуара или воздушной камеры.

Эксплуатационные требования и техническое обслуживание

Регулярный осмотр напорных водоводов включает визуальный контроль, ультразвуковую толщинометрию и измерение вибраций. Участки вблизи сварных швов и фланцевых соединений проверяются с повышенной периодичностью, не реже одного раза в год. Обнаружение коррозионных язв глубиной более 10 процентов от толщины стенки требует немедленного ремонта.

Системы защиты от гидроудара проходят обязательное испытание не реже одного раза в 3 года. Предохранительные клапаны проверяют на срабатывание при нормальном и пониженном давлении. Воздушные камеры подвергают опрессовке с контролем утечки воздуха через сальники и фланцы.

В зимний период особое внимание уделяется обогреву уравнительных резервуаров и водоводов на открытых участках. Замерзание воды в резервуаре может привести к полной потере функциональности системы защиты. Системы электрообогрева поддерживают температуру не ниже плюс 5 градусов Цельсия в самых холодных точках.

Важным элементом является автоматика управления защитой. Современные ГЭС оснащены системами SCADA, которые в реальном времени отслеживают давление, расход и уровень в уравнительных резервуарах. При отклонении параметров от нормы система автоматически корректирует режим работы турбин или запускает аварийные сценарии.

Опыт эксплуатации показывает, что до 70 процентов аварий на напорных водоводах связано с человеческим фактором: ошибками операторов при пуске и остановке агрегатов, несвоевременным обслуживанием защитных устройств, нарушением регламентов. Автоматизация процессов снижает риск аварий, но не устраняет его полностью.

Перспективные технологии защиты

Разработка новых материалов для водоводов позволяет повысить их устойчивость к гидроудару. Композитные трубы с полимерным внутренним покрытием демонстрируют высокую коррозионную стойкость и способность выдерживать циклические нагрузки. Срок службы таких труб достигает 50 лет и более.

Активное демпфирование гидроудара с помощью регулируемых клапанов с обратной связью по давлению набирает популярность на современных ГЭС. Такие системы способны изменять скорость закрытия клапана в зависимости от текущей величины давления в трубопроводе, обеспечивая оптимальное гашение волны.

Использование искусственного интеллекта для прогнозирования аварийных ситуаций позволяет перейти от реактивного обслуживания к предиктивному. Нейросетевые модели, обученные на исторических данных, способны за 10–15 минут до аварии предсказать критическое повышение давления и запустить защитные алгоритмы.

Пример внедрения новых технологий: на ГЭС в Норвегии внедрена система предиктивной защиты, которая анализирует вибрацию водовода в 48 точках и прогнозирует риск гидроудара с точностью до 95 процентов. За 2 года эксплуатации система предотвратила 3 потенциально аварийные ситуации.

Разработка и совершенствование методов защиты от гидроудара остаются актуальной задачей гидротехнического строительства. Комплексный подход, сочетающий качественное проектирование, надежные материалы и современные системы автоматики, позволяет свести риск аварий к минимуму и обеспечить долговременную безаварийную работу гидроэлектростанций.

Важно понимать, что защита от гидроудара — это не отдельное устройство, а целостная система, включающая конструкцию водовода, регулирующую арматуру и алгоритмы управления. Только при совместной работе всех элементов достигается надежная защита дорогостоящего оборудования и предотвращается угроза для персонала и окружающей среды.

Сводная таблица данных

В таблице ниже представлены ключевые параметры и характеристики напорных водоводов ГЭС, их уязвимости, а также сравнительный анализ основных методов защиты от гидроудара, основанные исключительно на данных из представленной статьи.

Параметр / Характеристика	Тип водовода / Метод защиты	Значение / Описание
Типы напорных водоводов и их уязвимость	Металлические (стальные)	Высокая прочность, подвержены коррозии и усталости металла. Скорость ударной волны — высокая.
	Железобетонные (преднапряженные)	Используются при напорах до 100 метров. Уязвимы к растягивающим нагрузкам при гидроударе (возникновение трещин).
	Турбинные (большого диаметра)	Диаметр на мощных ГЭС достигает 10 метров и более.
Физическая природа гидроудара	Скорость ударной волны (стальной водовод)	1000–1200 метров в секунду
	Повышение давления при прямом гидроударе	В два и более раза превышает рабочее давление
	Формула Жуковского (прямой гидроудар)	Δp = ρ·c·v (ρ — плотность воды, c — скорость ударной волны, v — скорость изменения скорости потока)
	Снижение амплитуды ударной волны (поэтапное закрытие)	30–40 процентов
Методы защиты: Уравнительные резервуары	Высота на крупных ГЭС	40–60 метров
	Недостаток	Высокая стоимость, необходимость в большом свободном пространстве
	Альтернатива для горных ГЭС	Камерные уравнительные резервуары с дроссельными отверстиями
Методы защиты: Воздушно-гидравлические колонны	Объем воздушной камеры (от объема водовода)	5–10 процентов
	Пример расчета объема (водовод: длина 500 м, диаметр 3 м)	350–400 кубических метров
	Риск при снижении уровня воды в камере	Прорыв воздуха в турбину, кавитация и повреждение лопаток
Методы защиты: Предохранительные клапаны	Время срабатывания	0,5–1,0 секунд
	Пропускная способность (диаметр 600–800 мм)	10–15 кубометров воды в секунду каждый
	Необходимость замены уплотнений (за 3–5 лет)	До 15 процентов клапанов
Методы защиты: Обратные клапаны	Время плавного закрытия (с гидравлическим демпфером)	2–5 секунд
	Снижение гидроудара (по сравнению с быстрозакрывающимися)	В 2–3 раза
	Место установки	В нижней точке водовода
	Риск при слишком медленном закрытии	Раскручивание турбины в обратную сторону
Методы защиты: Защитные диафрагмы и мембраны	Материал и толщина	Алюминий, медь или нержавеющая сталь толщиной 0,5–2,0 миллиметра
	Точность расчета давления разрушения	До 5 процентов
	Время замены после активации	От 2 до 8 часов
Расчет гидроудара (Пример)	Параметры водовода	Сталь, диаметр 2 м, толщина стенки 20 мм, длина 800 м, скорость потока 4 м/с, время закрытия 2 с
	Максимальное повышение давления	Около 2,5–3,0 мегапаскаля
	Соотношение с рабочим давлением	Примерно в 1,5 раза превышает рабочее давление
Эксплуатационные требования	Периодичность осмотра сварных швов и фланцев	Не реже одного раза в год
	Глубина коррозионных язв, требующая ремонта	Более 10 процентов от толщины стенки
	Периодичность испытаний систем защиты	Не реже одного раза в 3 года
Перспективные технологии	Срок службы композитных труб	50 лет и более
	Точность прогнозирования риска (система в Норвегии)	До 95 процентов

Частые вопросы по теме (FAQ)

Что такое прямой гидроудар и чем он опасен для напорных водоводов?

Прямой гидроудар возникает, когда время закрытия затвора или остановки турбины меньше так называемой фазы удара. По тексту, это создает наибольшие нагрузки на стенки водовода, и повышение давления может в два и более раза превышать рабочее давление в трубопроводе. Это критическая угроза целостности водовода.

Как работает поэтапное закрытие направляющего аппарата турбины для снижения гидроудара?

Согласно статье, современные проекты предусматривают закрытие направляющего аппарата в несколько стадий. Первый этап — это быстрое частичное закрытие, второй — замедленное до полной остановки. Текст утверждает, что такой алгоритм позволяет снизить амплитуду ударной волны на 30–40 процентов.

Каковы недостатки использования предохранительных клапанов для защиты от гидроудара?

В статье указано, что недостатками клапанной защиты являются большие потери воды при срабатывании и необходимость регулярного технического обслуживания. Также отмечается, что за 3–5 лет эксплуатации до 15 процентов клапанов требуют замены уплотнений из-за коррозии и износа.

Какой объем воздушной камеры требуется для защиты водовода, и от чего он зависит?

Текст сообщает, что объем воздушной камеры обычно составляет 5–10 процентов от объема водовода. Например, для водовода длиной 500 метров и диаметром 3 метра требуется камера объемом около 350–400 кубических метров. Точный расчет выполняется на основе моделирования переходных процессов.

Какой метод расчета используется для определения максимального давления при гидроударе на начальном этапе проектирования?

На начальном этапе, по тексту, проводят упрощенные расчеты по формуле Жуковского (Δp = ρ·c·v) для определения максимального давления при прямом ударе. Полученное значение сравнивают с прочностью водовода, после чего принимают решение о необходимости установки защитных устройств.
