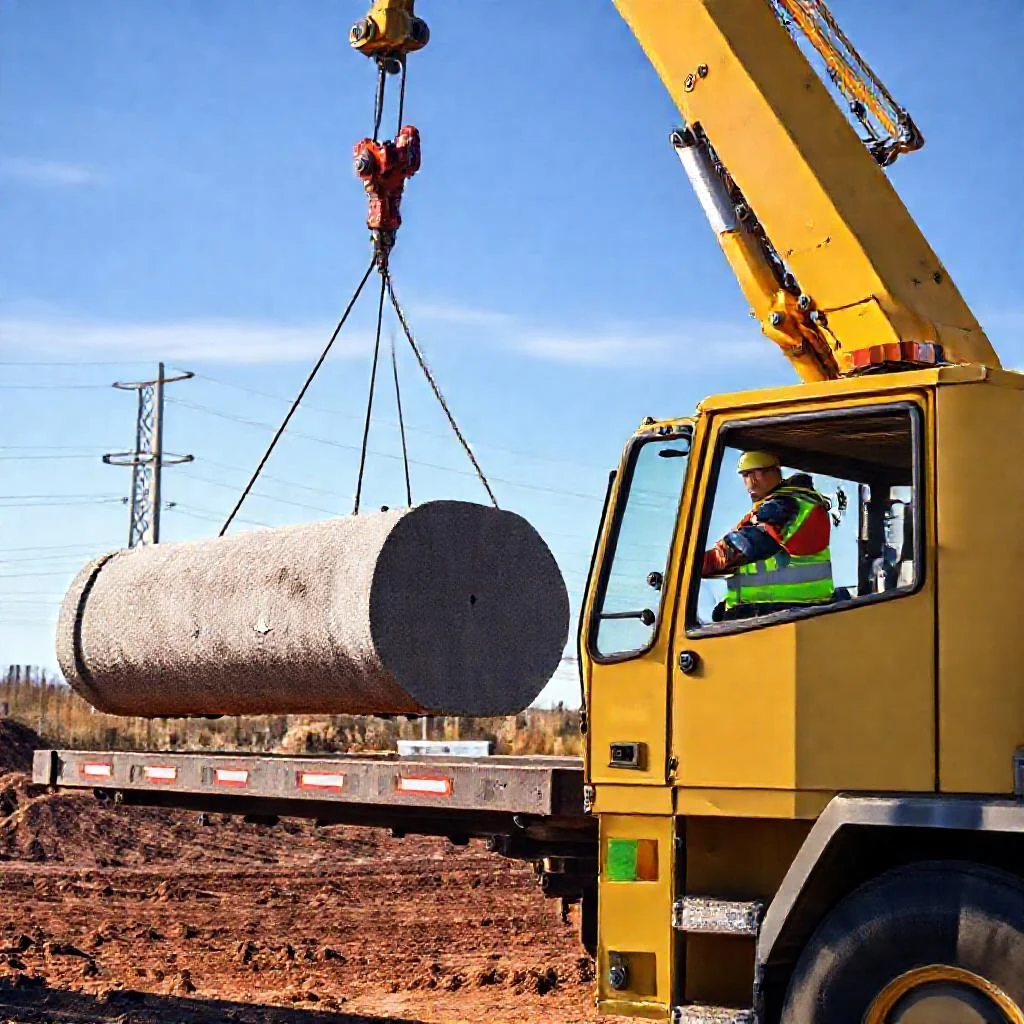

Машинист крана-манипулятора в энергетике: безопасная разгрузка железобетонных опор
Работа машиниста крана-манипулятора (КМУ) в энергетическом секторе — это не просто управление гидравликой. Это комплексная задача, где точность расчета сочетается со строгим соблюдением регламентов. Разгрузка железобетонных опор — одна из самых ответственных операций. Вес одной секции может достигать нескольких тонн, а геометрия изделия делает его крайне чувствительным к динамическим нагрузкам.
Ошибка на этапе строповки или подъема ведет не только к порче дорогостоящего оборудования, но и к риску травматизма. Данная статья рассматривает технические аспекты и процедуры безопасности, актуальные для специалистов, работающих с КМУ грузоподъемностью от 5 до 25 тонн в условиях энергостроительства.
Особенности железобетонных опор как груза
Железобетонные опоры (стойки) для ЛЭП имеют ряд критических характеристик, которые отличают их от стандартных строительных грузов. Во-первых, это центровка массы. Внутри опоры может быть неравномерное армирование, а наличие встроенных закладных деталей смещает центр тяжести относительно геометрического центра.
Во-вторых, это хрупкость бетона при растяжении. Хотя опора армирована, бетон не выдерживает точечных высоких напряжений. Если стропы пережаты или угол между ними слишком велик, происходит растрескивание защитного слоя, что в будущем приводит к коррозии арматуры и разрушению.
Типовая длина опор для ЛЭП 10-110 кВ составляет от 11 до 22,6 метра. Вес варьируется от 1,5 до 5 тонн. Такие габариты требуют использования траверс или специальных захватов. Машинист обязан знать паспортные данные опоры до начала работы, чтобы выбрать схему строповки, исключающую перекос и раскачивание.
Допуски и квалификация машиниста КМУ
К управлению краном-манипулятором при разгрузке опор допускается персонал, имеющий удостоверение на право управления КМУ с соответствующей группой по электробезопасности. В энергетике зона работы часто пересекается с действующими линиями или находится вблизи трансформаторных подстанций. Это накладывает повышенные требования к вниманию.
Машинист должен пройти стажировку под руководством опытного наставника. Важно понимать: навык управления крюком на стройплощадке не равен навыку работы с длинномерным грузом в стесненных условиях склада опор. Оператор обязан знать сигналы стропальщика. Работа в паре с одним стропальщиком — стандарт. Видеосвязь или система зеркал помогают, когда видимость из кабины ограничена высоким грузом.
Перед началом смены проводится осмотр крана-манипулятора. Проверяется состояние гидроцилиндров, устойчивость аутригеров, исправность ограничителя грузоподъемности (ОГМ). Нарушение работы ОГМ является основанием для запрета на эксплуатацию.
Организация места разгрузки: геометрия безопасности
Площадка для разгрузки железобетонных опор должна быть спланирована и уплотнена. Уклон площадки не должен превышать 3 градусов. Если грунт слабый (суглинок, торф), используются инвентарные плиты или настилы под опоры аутригеров. Распространенная ошибка — установка манипулятора на край только что отсыпанной насыпи, где нет уплотнения. Это ведет к опрокидыванию техники.
Зона складирования опор размечается заранее. Штабелирование (хранение) должно исключать касание бортов транспортного средства. Зазор между кабиной тягача и штабелем — не менее 1 метра. Машинист обязан убедиться, что в радиусе работы стрелы нет натянутых проводов временного освещения или кабелей. Безопасное расстояние до токоведущих частей — не менее 2 метров для напряжения до 1 кВ и более для высоковольтных линий (согласно ПОТЭЭ).
Строповка и выбор такелажа
Для разгрузки железобетонных опор запрещено использовать цепные стропы без мягких накладок. Цепь режет бетон. Оптимальный выбор — текстильные стропы с маркировкой грузоподъемности не ниже веса опоры. Угол между ветвями стропа не должен превышать 90 градусов. При большем угле нагрузка на каждую ветвь увеличивается лавинообразно, что гарантированно ведет к разрыву.
Схема строповки зависит от длины опоры:
- Короткие опоры (до 15 м): Строповка в двух точках с использованием траверсы. Расстояние от торца до места строповки — не менее 1,5 метра. Стропы фиксируются, чтобы не соскользнуть по гладкой поверхности бетона.
- Длинные опоры (свыше 15 м): Строповка в двух точках с обязательным использованием балансира или траверсы с регулируемой длиной ветвей. Запрещается брать опору в «удавку» — это гарантирует пережатие бетона.
Стропальщик обязан зафиксировать стропы от смещения. Для этого используются карабины или специальные зажимы. Машинист не должен начинать подъем, пока не получит визуальное подтверждение правильной строповки от стропальщика. Команда на подъем подается только после того, как люди покинут зону возможного падения груза.
Динамика подъема и погрузка на транспорт
Процесс подъема делится на три этапа: взятие на себя, подъем на высоту 0,5 метра и основной подъем. Первый этап — самый критичный. Кран-манипулятор выбирает слабину строп. В этот момент возникает пиковая нагрузка на гидравлику и металлоконструкцию. Машинист должен плавно подавать масло, избегая рывков. Полезно контролировать показания манометра.
После отрыва груза от площадки на 0,2-0,3 метра подъем останавливается для проверки:
- Положение строп (нет ли смещения).
- Отсутствие наледи или сцепления с соседним грузом.
- Устойчивость крана (замера крена по уровню).
Разгрузка железобетонных опор на лесовоз или специальную платформу требует синхронизации двух операторов при использовании двух манипуляторов. Категорически запрещается находиться в кузове автомобиля или на платформе в момент опускания опоры. Опора опускается на деревянные прокладки (подкладочные доски), которые исключают точечный контакт бетона с металлом. Высота падения груза при установке — не более 10 мм. Груз мягко входит в посадочное место, без удара.
Погодные условия и сезонные риски
Работа КМУ при ветре скоростью свыше 15 м/с запрещена. Железобетонная опора имеет большую парусность. При порывистом ветре она раскручивается на стропах, создавая неконтролируемый маятник. Машинист обязан остановить работу, если видит, что груз отклоняется от вертикали более чем на 5 градусов. Использование оттяжек (веревок) для стабилизации обязательно. Держать оттяжки должны двое рабочих, а не один.
В зимнее время бетон становится более хрупким. Увеличение нагрузки на изгиб при низких температурах критичнее. Зимой увеличивают время выдержки груза в статическом положении перед началом движения. Стропы должны быть очищены от наледи. Капли воды, замерзая в проушинах строп, снижают их разрывную нагрузку до 20%.
Типовые нарушения при разгрузке опор
Статистика показывает, что большинство аварий происходит из-за трех факторов: игнорирование ОГМ, неправильная установка аутригеров и скольжение строп. Машинист не должен полагаться на «опыт» и отключать ограничитель грузоподъемности при работе с тяжелой опорой. Попытка «чуть-чуть поднять» при сигнале ОГМ о перегрузе ведет к опрокидыванию.
Второе частое нарушение — работа на не полностью выдвинутых аутригерах. Экономия времени на установку выдвижных опор приводит к боковой неустойчивости. Третье — использование металлических тросов без накладок. Трос оставляет борозды на бетоне, что является браком изделия.
Перед началом разгрузки машинист обязан провести инструктаж на рабочем месте с такелажниками. Алгоритм действий в аварийной ситуации (обрыв стропа, падение стрелы) отрабатывается на полигоне раз в год. Наличие схемы строповки на рабочем месте — обязательное условие.
Заключение
Безопасная разгрузка железобетонных опор — это результат дисциплины и технической грамотности персонала. Машинист крана-манипулятора в энергетике должен быть не просто оператором, а диагностом техники и организатором безопасности. Каждый этап — от проверки стабилизаторов до команды «пошел» — должен выполняться по регламенту, исключающему спешку. Соблюдение правил строповки, учет погоды и строгий контроль за такелажем снижают риск травматизма до минимума. Энергетика не прощает халатности, и именно на этапе разгрузки закладывается ресурс безопасной эксплуатации будущей опоры ЛЭП.
Сводная таблица данных
В таблице ниже представлены ключевые технические параметры, требования безопасности и регламентные ограничения, описанные в статье для машиниста крана-манипулятора при разгрузке железобетонных опор в энергетике. Все данные строго соответствуют тексту.
| Параметр / Характеристика | Значение / Требование | Примечание (из текста статьи) |
|---|---|---|
| Грузоподъемность КМУ | от 5 до 25 тонн | Техника, актуальная для условий энергостроительства. |
| Типовая длина опор (ЛЭП 10-110 кВ) | от 11 до 22,6 метра | Габариты требуют использования траверс или спецзахватов. |
| Вес опор (стойки) | от 1,5 до 5 тонн | Паспортные данные опоры должны быть известны до начала работ. |
| Допустимый уклон площадки | не более 3 градусов | Площадка для разгрузки должна быть спланирована и уплотнена. |
| Максимальный угол между ветвями стропа | не более 90 градусов | При превышении нагрузка на ветвь растет лавинообразно. |
| Расстояние от торца до места строповки (короткие опоры до 15 м) | не менее 1,5 метра | Строповка в двух точках с траверсой. |
| Высота осмотра груза после отрыва | 0,2-0,3 метра | Остановка для проверки строп, устойчивости, отсутствия наледи. |
| Максимальная высота падения груза при установке | не более 10 мм | Мягкая посадка на деревянные прокладки, без удара. |
| Запрещающая скорость ветра | свыше 15 м/с | Большая парусность опоры ведет к раскачиванию. |
| Критическое отклонение груза от вертикали | более 5 градусов | При порывистом ветре работа немедленно останавливается. |
| Снижение разрывной нагрузки строп из-за наледи | до 20% | Зимой стропы должны быть очищены от наледи. |
| Безопасное расстояние до токоведущих частей (до 1 кВ) | не менее 2 метров | Согласно ПОТЭЭ, расстояние увеличивается для ВВЛ. |
| Минимальный зазор между кабиной тягача и штабелем | не менее 1 метра | Правило зоны складирования опор. |
| Количество рабочих для оттяжки груза | 2 человека | Обязательное использование оттяжек для стабилизации. |
| Требования к такелажу | Текстильные стропы с мягкими накладками | Цепные стропы запрещены (режут бетон). |
Частые вопросы по теме (FAQ)
Какое требование предъявляется к углу между ветвями стропа при строповке железобетонной опоры?
Угол между ветвями стропа не должен превышать 90 градусов. При большем угле нагрузка на каждую ветвь увеличивается лавинообразно, что гарантированно ведет к разрыву стропа.
На каком этапе подъема возникает пиковая нагрузка на гидравлику крана-манипулятора?
Первый этап — «взятие на себя» (выбор слабины строп) — является самым критичным. Именно в этот момент возникает пиковая нагрузка на гидравлику и металлоконструкцию крана.
Какое расстояние необходимо выдержать между кабиной тягача и штабелем опор при организации зоны складирования?
Зазор между кабиной тягача и штабелем должен составлять не менее 1 метра.
Почему запрещается использовать цепные стропы без мягких накладок для разгрузки железобетонных опор?
Цепь режет бетон, оставляя борозды на поверхности, что является браком изделия. Оптимальным выбором являются текстильные стропы с соответствующей маркировкой грузоподъемности.
При какой скорости ветра работа крана-манипулятора с железобетонными опорами запрещена?
Работа КМУ запрещена при скорости ветра свыше 15 м/с, так как опора имеет большую парусность и может стать неконтролируемой.
