Криогенные накопители на основе жидкого углекислого газа: замкнутый цикл (Energy Dome)
Проблема хранения больших объемов электроэнергии остается одним из главных препятствий на пути к декарбонизации мировой энергетики. Солнечные и ветровые электростанции генерируют энергию нестабильно, создавая дисбаланс между производством и потреблением. Традиционные решения, такие как гидроаккумулирующие станции (ГАЭС) или литий-ионные батареи, имеют существенные ограничения — от географической привязки до высокого уровня деградации и проблем с утилизацией.
Итальянский стартап Energy Dome предложил альтернативу, основанную на термодинамическом цикле с использованием жидкого диоксида углерода (CO₂). Технология получила название «CO₂ Battery». Это замкнутый криогенный накопитель, который претендует на роль «бриджа» между дешевыми, но медленными ГАЭС и дорогими, но быстрыми литий-ионными системами. Установка демонстрирует КПД на уровне 75–80% и срок службы более 25 лет без деградации.
Физический принцип: цикл Ренкина на CO₂
В основе работы лежит обратимый термодинамический цикл. Углекислый газ выбран не случайно. Он нетоксичен, негорюч, химически инертен и доступен в промышленных масштабах. Критическая точка CO₂ находится при 31°C и давлении 73,8 бар. Это означает, что при комнатной температуре и высоком давлении газ легко переходит в жидкую фазу. Именно это свойство используется для плотного хранения энергии.
Система работает в двух режимах: зарядка (потребление электроэнергии) и разрядка (генерация). В режиме зарядки избыточная энергия из сети приводит в действие компрессор. Он отбирает углекислый газ из газгольдера (хранилища низкого давления, работающего при атмосферных условиях), сжимает его и охлаждает. На выходе получается жидкий CO₂ при температуре около 15–20°C и давлении 70–80 бар. Этот процесс является эндотермическим — теплота сжатия отводится в теплообменнике и может быть утилизирована или сброшена.
Жидкость сливается в резервуар высокого давления, который занимает значительно меньший объем, чем газгольдер. Плотность энергии на кубический метр хранения здесь на порядок выше, чем у сжатого воздуха (CAES). Когда энергия требуется обратно, клапан открывается. Жидкий CO₂ нагревается, испаряется и расширяется, приводя в движение турбину, соединенную с генератором. После турбины газ низкого давления возвращается в газгольдер. Цикл замыкается. Рабочее тело не расходуется — система работает герметично без выбросов.
Ключевые компоненты CO₂-батареи
Для понимания инженерной реализации необходимо рассмотреть четыре основных узла накопителя. Каждый из них является стандартным промышленным компонентом, что удешевляет производство и упрощает масштабирование.

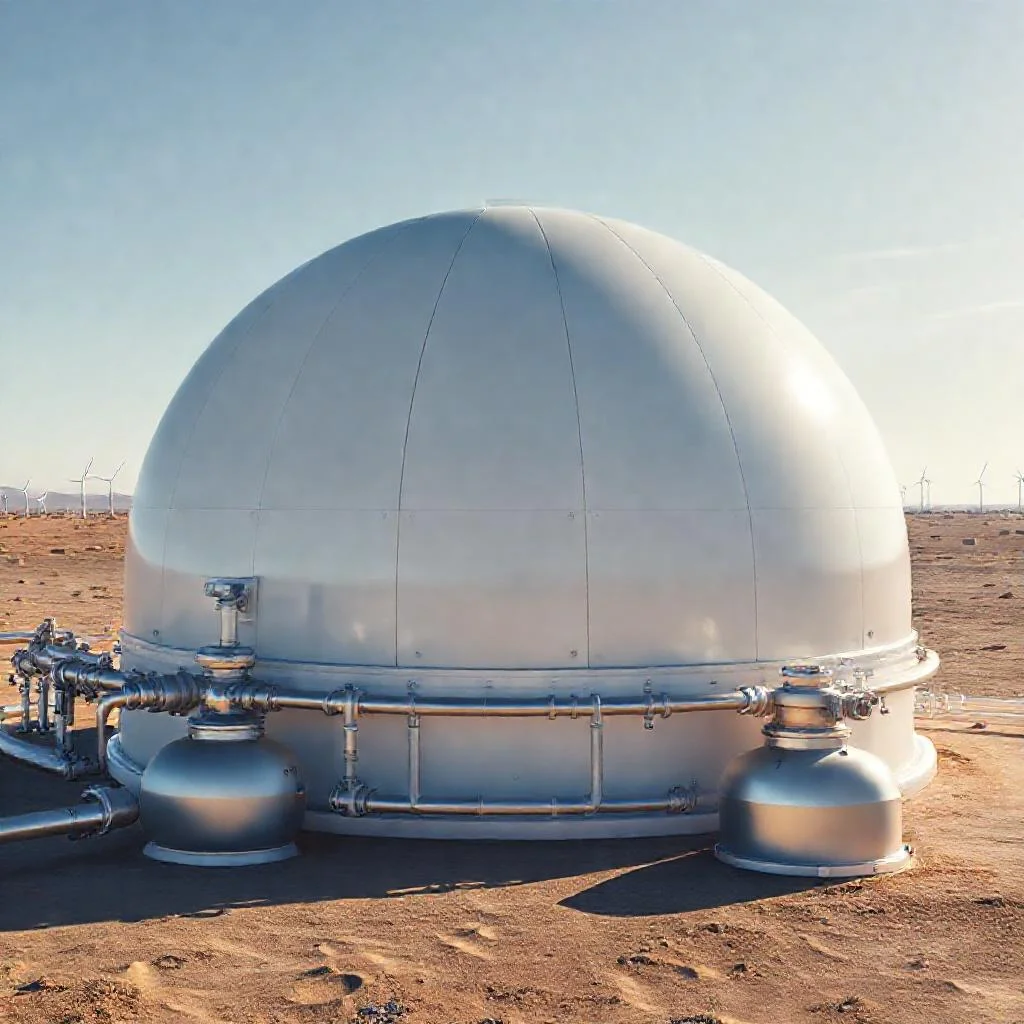

- Газгольдер низкого давления (Dome). Куполообразная мембранная конструкция из стали и полимерных материалов. Она расширяется и сжимается подобно легкому человека. Внутри находится газообразный CO₂ при атмосферном давлении. Размер газгольдера определяет общую энергоемкость станции.
- Компрессорная группа. Многоступенчатый компрессор с промежуточным охлаждением. Переводит газ из газгольдера в жидкую фазу. Потребляет электроэнергию на этапе зарядки.
- Резервуар высокого давления. Толстостенный стальной сосуд для хранения жидкого CO₂. Теплоизолирован для минимизации теплопритока и снижения потерь на испарение в режиме ожидания.
- Турбогенератор. Осевая или радиальная турбина, рассчитанная на работу с углекислым газом. Запускается мгновенно, время выхода на полную мощность составляет менее 15 секунд. Это критически важно для балансировки сети.
Эффективность и сравнение с аналогами
Ключевым показателем эффективности для накопителей является Round-Trip Efficiency (RTE) — отношение отданной энергии к потребленной. У технологии Energy Dome RTE составляет 75–80% в зависимости от конфигурации. Для сравнения: у литий-ионных батарей этот показатель достигает 85–95%, но они теряют емкость каждые 2000–3000 циклов. Гидроаккумуляторы (ГАЭС) имеют КПД 65–75%, но их строительство требует уникальных географических условий и занимает 5–7 лет.
CO₂-батарея выигрывает за счет долговечности. Рабочее тело не деградирует. Единственный изнашиваемый элемент — турбина и компрессор, которые имеют моторесурс 30 лет и более. Система не требует замены дорогостоящих электролитов или батарейных модулей. Стоимость хранения энергии (LCOS) оценивается в 50–60 долларов за МВт·ч, что вдвое дешевле литий-ионных решений для систем длительного хранения (от 4 до 24 часов).
Эксплуатационные характеристики: скорость, масштаб и безопасность
Система модульная. Первая промышленная установка мощностью 4 МВт и емкостью 10 МВт·ч была подключена к сети на Сардинии в 2022 году. Она занимает площадь 2000 квадратных метров. Инженеры утверждают, что масштабирование до единичных блоков мощностью 50–100 МВт не требует новых изобретений. Достаточно увеличить объем газгольдера и добавить параллельно работающие турбокомпрессоры.
Важной особенностью является время хранения: жидкий CO₂ в изолированном резервуаре может находиться неделями без существенных потерь. Испарение за счет теплопритока составляет менее 0,1% в сутки. В отличие от аккумуляторов, которые разряжаются (деградируют) даже в состоянии покоя, CO₂-батарея хранит энергию устойчиво. Она подходит для сезонного хранения с малым количеством циклов заряд-разряд в год.
Безопасность технологии высокая. Углекислый газ не взрывоопасен. Однако необходимо учитывать риск утечек. CO₂ не токсичен в малых дозах, но в высокой концентрации способен вытеснять кислород. Поэтому все промышленные установки оснащаются датчиками утечки и системами вентиляции. Рабочее давление (70–80 бар) является стандартным для многих газовых сетей, что исключает необходимость применения уникального сверхвысокого оборудования.
Термодинамические нюансы замкнутого цикла
В открытых системах CAES (сжатый воздух) после расширения воздух выбрасывается в атмосферу. Это снижает КПД, так как энергия, затраченная на сжатие, частично теряется. В замкнутом цикле CO₂ рабочее тело остается в системе. Газ, прошедший через турбину, собирается обратно в газгольдер. При следующем цикле он снова сжимается. Единственные энергетические потери связаны с тепловыделением при сжатии и трением в турбине.
Чтобы повысить эффективность, компания Energy Dome применяет рекуперацию тепла. Тепло, выделяемое при сжатии CO₂, накапливается в тепловом аккумуляторе (термальном блоке). Затем это тепло используется для нагрева жидкого CO₂ перед турбиной. Такой метод увеличивает КПД на 15–20 процентных пунктов по сравнению с простым прямым циклом. Этот прием является ключевым ноу-хау, позволяющим достичь заявленного показателя в 80%.
Экономика и перспективы внедрения
Основное преимущество CO₂-батарей — низкая стоимость при длительном хранении (от 4 до 24 часов). Литий-ионные батареи выгодны для кратковременного хранения (до 2 часов) из-за высокой скорости реакции. Для ночных или суточных циклов CO₂ становится дешевле как по капитальным затратам, так и по стоимости эквивалентного киловатт-часа.
Строительство таких накопителей возможно вблизи промышленных зон и солнечных парков. Географических ограничений нет. Газгольдер низкого давления не требует скального основания или водохранилища, как ГАЭС. CO₂ можно закупать у химических заводов или улавливать из атмосферы. Это открывает путь к технологии «отрицательного углерода», если использовать CO₂, извлеченный из дымовых газов ТЭС.
Рынок уже реагирует. Energy Dome привлекла инвестиции от Европейского инвестиционного банка и фондов. Планируется строительство установок мощностью 50 МВт в Европе и на Ближнем Востоке. Технология рассматривается как один из кандидатов для реализации национальных программ по накоплению энергии в Италии и Испании. Интеграция с солнечной генерацией является приоритетным сценарием: днем энергия запасается, вечером и ночью отдается в сеть.
Ограничения и вызовы
Несмотря на очевидные плюсы, технология не лишена недостатков. КПД 80% ниже, чем у новых литий-ионных систем. Для сравнения: современные LFP-батареи на крупных станциях показывают RTE 90% и выше. Однако этот разрыв компенсируется долговечностью и низкой стоимостью цикла.
Второй момент — масштаб. Для хранения 100 МВт·ч энергии потребуется газгольдер объемом около 50–60 тысяч кубометров. Это сравнимо по размерам с футбольным стадионом. Землеотвод под станцию может составлять 2–3 гектара. Для плотной городской застройки такое решение не годится. Однако для промзон или сельской местности — это приемлемо.
Третий вызов связан с герметичностью. Утечки CO₂ в атмосферу снижают экономическую эффективность системы. Каждая утечка рабочего тела требует его восполнения, что увеличивает эксплуатационные расходы. Современные мембранные технологии и сварные соединения позволяют свести утечки к минимуму, но полностью исключить их пока невозможно. Реальный уровень утечек оценивается в 0,5–1% от общего объема в год.
Выводы
Криогенные накопители на основе жидкого CO₂ (Energy Dome) представляют собой инженерную реализацию идеи замкнутого цикла с использованием доступного и безопасного рабочего тела. Технология закрывает нишу длительного хранения (4–12 часов), которая является слабым местом как для аккумуляторов, так и для ГАЭС. Низкий уровень капитальных затрат на единицу емкости, высокая цикличность и отсутствие деградации делают систему привлекательной для операторов возобновляемой энергетики.
Коммерческий запуск и наличие работающего прототипа подтверждают жизнеспособность концепции. Дальнейшее развитие будет зависеть от темпов масштабирования и снижения стоимости газгольдеров. Для специалистов в области энергетики и инвестиционных аналитиков технология CO₂ Battery является одним из наиболее перспективных и зрелых решений в сегменте «зеленого» хранения энергии на ближайшее десятилетие.
Сводная таблица данных
В таблице ниже приведены ключевые параметры криогенного накопителя на основе жидкого углекислого газа (CO₂ Battery) по данным текста. Данные включают физические свойства рабочего тела, эксплуатационные характеристики (КПД, срок службы, скорость отклика), экономические показатели (LCOS), а также требования к площади и объёму хранения. Для наглядности добавлено сравнение с альтернативными технологиями хранения, указанными в статье.
| Параметр / Характеристика | Значение / Описание (на основе статьи) | Сравнение с аналогами (по данным статьи) |
|---|---|---|
| Тип системы | Замкнутый криогенный накопитель (CO₂ Battery, цикл Ренкина на CO₂) | Альтернатива ГАЭС и Li-ion батареям |
| Рабочее тело | Жидкий диоксид углерода (CO₂): нетоксичен, негорюч, инертен | — |
| Критическая точка CO₂ | 31°C, 73,8 бар | — |
| Температура хранения жидкого CO₂ | около 15–20°C | — |
| Рабочее давление | 70–80 бар (стандартное для газовых сетей) | — |
| Round-Trip Efficiency (RTE / КПД) | 75–80% (в зависимости от конфигурации) | Li-ion: 85–95%; ГАЭС: 65–75% |
| Срок службы (без деградации) | более 25 лет | Li-ion: потеря емкости каждые 2000–3000 циклов |
| Ресурс турбины и компрессора | 30 лет и более | — |
| Стоимость хранения (LCOS) | 50–60 долларов за МВт·ч | Вдвое дешевле Li-ion для систем длительного хранения (4–24 ч) |
| Время выхода на полную мощность (отклик) | менее 15 секунд | Критически важно для балансировки сети |
| Мощность первой промышленной установки (Сардиния, 2022) | 4 МВт | — |
| Емкость первой промышленной установки | 10 МВт·ч | — |
| Площадь первой установки | 2000 квадратных метров | — |
| Масштабирование до единичных блоков | 50–100 МВт | — |
| Время хранения без потерь | Недели (испарение за счет теплопритока менее 0,1% в сутки) | Li-ion: деградируют в состоянии покоя |
| Тип цикла | Замкнутый (рабочее тело не расходуется) | Открытые CAES: сброс воздуха в атмосферу |
| Метод повышения КПД (ноу-хау) | Рекуперация тепла сжатия (увеличение КПД на 15–20 п.п.) | — |
| Уровень утечек CO₂ | 0,5–1% от общего объема в год | — |
| Требования к месту размещения | Географических ограничений нет; не требует скального основания или водохранилища | ГАЭС требуют уникальных географических условий |
| Размер газгольдера для 100 МВт·ч | около 50–60 тысяч кубометров | — |
| Землеотвод (площадь станции) | 2–3 гектара | — |
Частые вопросы по теме (FAQ)
Каков физический принцип работы криогенного накопителя Energy Dome?
В основе лежит обратимый термодинамический цикл (цикл Ренкина на CO₂). В режиме зарядки избыточная электроэнергия приводит в действие компрессор, который сжимает и охлаждает газообразный CO₂ из газгольдера, превращая его в жидкий CO₂ при температуре около 15–20°C и давлении 70–80 бар для хранения. В режиме разрядки жидкий CO₂ нагревается, испаряется и расширяется, приводя в движение турбину с генератором. После турбины газ низкого давления возвращается в газгольдер, замыкая герметичный цикл.
Какова эффективность и срок службы CO₂-батареи по сравнению с литий-ионными аналогами?
Главное преимущество — долговечность: срок службы системы составляет более 25 лет без деградации, тогда как литий-ионные батареи теряют емкость каждые 2000–3000 циклов. Round-Trip Efficiency (RTE) технологии Energy Dome составляет 75–80% в зависимости от конфигурации, что ниже, чем у литий-ионных систем (85–95%). Однако стоимость хранения энергии (LCOS) оценивается в 50–60 долларов за МВт·ч, что вдвое дешевле литий-ионных решений для систем длительного хранения (от 4 до 24 часов).
Как обеспечивается высокая эффективность накопителя (ноу-хау компании)?
Ключевым ноу-хау является применение рекуперации тепла. Тепло, выделяемое при сжатии CO₂ на этапе зарядки, накапливается в тепловом аккумуляторе (термальном блоке). Затем это тепло используется для нагрева жидкого CO₂ перед турбиной на этапе разрядки. Этот прием увеличивает КПД на 15–20 процентных пунктов по сравнению с простым прямым циклом, позволяя достичь заявленного показателя в 80%.
Насколько безопасна эксплуатация CO₂-батареи и каковы риски утечек?
Технология обладает высокой безопасностью, так как углекислый газ негорюч и невзрывоопасен. Риск связан с утечками CO₂: в высокой концентрации он способен вытеснять кислород, поэтому установки оснащаются датчиками утечки и системами вентиляции. Рабочее давление (70–80 бар) является стандартным для газовых сетей. Реальный уровень утечек рабочего тела оценивается в 0,5–1% от общего объема в год, что требует восполнения и увеличивает эксплуатационные расходы.
Какие существуют ограничения по масштабированию и размещению установок?
Технология модульная, но требует значительных площадей. Для хранения 100 МВт·ч энергии потребуется газгольдер объемом около 50–60 тысяч кубометров, а землеотвод под станцию может составлять 2–3 гектара, что делает её непригодной для плотной городской застройки. Система не имеет географических ограничений (как ГАЭС), и её строительство возможно вблизи промышленных зон и солнечных парков. Первая промышленная установка мощностью 4 МВт и емкостью 10 МВт·ч была подключена к сети на Сардинии в 2022 году.
