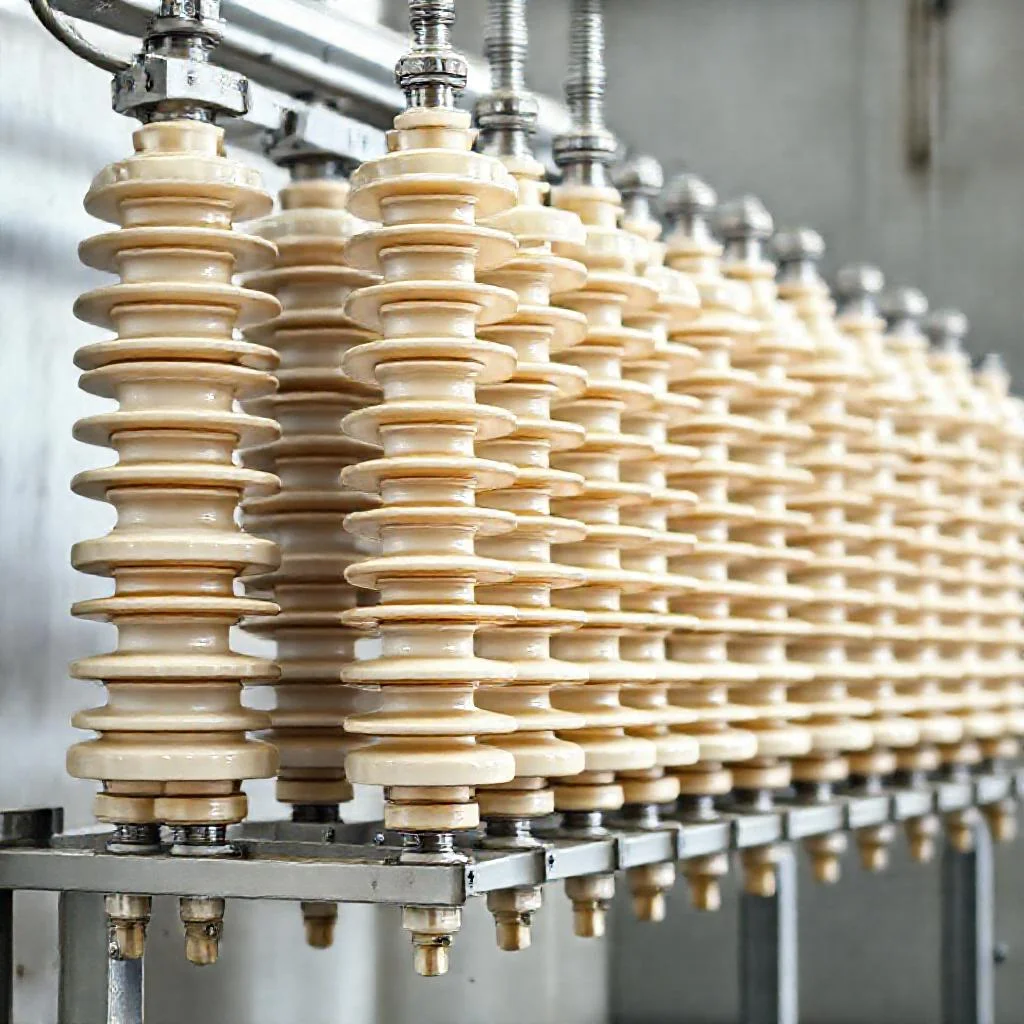

Керамические проходные изоляторы ИПУ для сборных шин распределительных устройств
Проходные изоляторы серии ИПУ (Изолятор Проходной Усиленный) представляют собой ключевой элемент электротехнического оборудования, используемый для фиксации и изоляции токоведущих шин в местах их прохождения через стеновые перегородки, перекрытия или корпуса распределительных устройств (РУ). Эти изделия обеспечивают надежное электрическое соединение между частями установки, разделенными конструктивным барьером, и одновременно предотвращают возможность возникновения короткого замыкания на заземленные элементы здания или оборудования.
Конструктивные особенности и назначение
Основная задача изолятора ИПУ — удерживать сборную шину в строго фиксированном положении относительно заземленных частей. Конструктивно изделие состоит из трех основных частей: корпуса (изоляционной части), токоведущего стержня и фланца для крепления. Токоведущий стержень изготавливается из меди или латуни и рассчитан на прохождение номинального тока без перегрева. Фланец, как правило, выполнен из чугуна или стали и имеет отверстия для болтового крепления к металлоконструкции.
Изоляционная часть изготавливается из высококачественного электротехнического фарфора. Выбор керамики обусловлен ее уникальными свойствами: высокой электрической прочностью, стойкостью к воздействию дуги, атмосферостойкостью и механической жесткостью. Фарфор не подвержен старению под воздействием ультрафиолета и臭氧, что критически важно для наружной установки. Внутренняя полость изолятора заполняется изоляционным материалом или остается полой в зависимости от модификации.
В контексте распределительных устройств проходные изоляторы выполняют функцию развязки. Они позволяют физически разделить помещение трансформаторов и распределительное устройство, не разрывая электрическую цепь. Это повышает пожарную безопасность и упрощает эксплуатацию. Ключевое преимущество керамических изоляторов — способность выдерживать значительные механические нагрузки при электродинамических усилиях, возникающих при токах короткого замыкания.
Технические параметры и стандарты
Изоляторы ИПУ производятся в строгом соответствии с требованиями ГОСТ и международных стандартов МЭК. Основные параметры, определяющие выбор конкретной модели, включают номинальное напряжение (от 6 до 35 кВ и выше), номинальный ток (от 400 до 4000 А), а также испытательное напряжение промышленной частоты и грозового импульса.
Механические характеристики нормируются по разрушающей нагрузке на изгиб. Этот параметр критически важен, поскольку шины в момент короткого замыкания испытывают колоссальные электродинамические усилия. Для изоляторов ИПУ разрушающая нагрузка на изгиб обычно составляет от 4 до 20 кН и выше. Чем выше ток КЗ в сети, тем больший запас прочности требуется от изолятора.
Условия окружающей среды также диктуют выбор. Для нормальной и загрязненной атмосферы выпускаются изоляторы с разной длиной пути утечки. Стандартная длина утечки для категории II (нормальная среда) составляет не менее 1,6–2,0 см/кВ. Для зон с промышленным загрязнением или морским климатом применяются изоляторы с увеличенной длиной пути утечки (категория III и IV). Конструкция ребер фарфорового корпуса разрабатывается так, чтобы дождь и пыль не образовывали сплошной проводящий мостик.
Монтаж и эксплуатация в распределительных устройствах
Установка проходных изоляторов ИПУ требует точного соблюдения геометрии. Отверстие в стене или плите перекрытия должно быть строго соосно с фланцем изолятора. Крепление осуществляется через резиновые или паронитовые прокладки для компенсации неровностей и вибрации. Момент затяжки болтов строго регламентируется — избыточное усилие может привести к растрескиванию фарфора, недостаточное — к ослаблению крепления.
Особое внимание уделяется соединению токоведущего стержня с шиной. Для компенсации теплового расширения шин и предотвращения передачи механических усилий на керамику применяются компенсаторы (гибкие связи) или специальные скользящие опоры. Прямое жесткое крепление шины к изолятору ИПУ без компенсатора допускается только в конструкциях с короткими пролетами и незначительными температурными перепадами.
В распределительных устройствах 6–10 кВ изоляторы ИПУ часто устанавливаются на вводе кабельной линии или на секционном соединении. Правильный монтаж изолятора ИПУ гарантирует, что электрическая дуга при пробое не перекинется на заземленную конструкцию, и авария будет локализована в пределах одной ячейки.
Экспертный взгляд на преимущества и ограничения
Несмотря на появление полимерных изоляторов, керамические проходные изоляторы ИПУ остаются стандартом для ответственных объектов. Их главный плюс — термическая и химическая инертность. Керамика не поддерживает горение, не выделяет токсичных газов при нагреве и не подвержена образованию токопроводящих дорожек (трекингу) в условиях высокой влажности.
Ограничением является хрупкость. Фарфор не терпит точечных ударов и раскалывается при резких перепадах температуры (например, при попадании струи холодной воды на нагретый изолятор). Однако современные технологии глазурования и контроль качества обеспечивают высокую повторяемость свойств. Типовой срок службы керамического изолятора ИПУ при правильной эксплуатации составляет 25–30 лет и более.
При выборе изолятора для конкретного проекта необходимо учитывать не только рабочий ток и напряжение, но и величину тока короткого замыкания в сети, а также тип системы заземления. Для сетей с изолированной нейтралью требования к изоляции могут отличаться от сетей с глухозаземленной нейтралью. Проектный расчет обычно выполняется с коэффициентом запаса не менее 1.5 по напряжению и 2.5 по механической нагрузке.
Типовые ошибки при эксплуатации
Одной из распространенных ошибок является использование изоляторов с недостаточной длиной пути утечки в зонах загрязнения. Пыль и влага создают на поверхности проводящую пленку, что приводит к перекрытию изолятора. Второй частой проблемой становится превышение допустимого усилия на изгиб из-за неправильного расчета шинного моста или отсутствия компенсаторов.
Также нередки случаи повреждения фарфора при монтаже из-за перекоса фланца или использования метизов несоответствующего размера. Микротрещины, невидимые невооруженным глазом, со временем приводят к пробою. Осмотр изоляторов ИПУ должен проводиться при каждом плановом отключении оборудования с обязательной проверкой целостности глазури и отсутствия сколов.
На практике замена одного изолятора в секции должна производиться изделием той же марки и серии. Разница в высоте или механических характеристиках перераспределит нагрузку и может вызвать аварию в соседнем пролете. Использование проходных изоляторов ИПУ в составе комплектных распределительных устройств (КРУ) регламентируется паспортом ячейки и заводскими инструкциями.
Заключение
Керамические проходные изоляторы ИПУ являются надежным и проверенным решением для построения распределительных устройств любого класса напряжения. Их конструкция отражает десятилетия инженерного опыта, а физико-химические свойства фарфора делают их незаменимыми в условиях высоких требований к пожарной безопасности и долговечности. Грамотный учет условий эксплуатации, соблюдение технологии монтажа и регулярное техническое обслуживание позволяют обеспечить бесперебойную работу энергосистемы на протяжении всего срока службы оборудования. При выборе конкретной модели всегда необходимо руководствоваться актуальными проектными данными по токам нагрузки и токам короткого замыкания конкретного объекта.
Сводная таблица данных
В таблице ниже представлены ключевые технические параметры, классификация по условиям эксплуатации и требования к монтажу керамических проходных изоляторов ИПУ для сборных шин распределительных устройств, строго на основе приведенного текста.
| Параметр / Характеристика | Значение / Диапазон | Примечание (из текста) |
|---|---|---|
| Номинальное напряжение | от 6 до 35 кВ и выше | Основной параметр выбора модели |
| Номинальный ток | от 400 до 4000 А | Основной параметр выбора модели |
| Разрушающая нагрузка на изгиб | от 4 до 20 кН и выше | Критически важно для токов КЗ |
| Материал токоведущего стержня | Медь или латунь | Рассчитан на номинальный ток без перегрева |
| Материал изоляционной части | Высококачественный электротехнический фарфор | Керамика (атмосферостойкость, высокая электрическая прочность) |
| Материал фланца | Чугун или сталь | С отверстиями для болтового крепления |
| Стандарты производства | ГОСТ и международные стандарты МЭК | Строгое соответствие |
| Испытательное напряжение | Промышленной частоты и грозового импульса | Регламентируется стандартами |
| Длина пути утечки (категория II) | Не менее 1,6–2,0 см/кВ | Для нормальной (чистой) атмосферы |
| Категории по длине пути утечки | II, III, IV | Для нормальной, загрязненной среды и морского климата |
| Типовой срок службы | 25–30 лет и более | При правильной эксплуатации |
| Коэффициент запаса по напряжению | Не менее 1.5 | Проектный расчет |
| Коэффициент запаса по механической нагрузке | Не менее 2.5 | Проектный расчет |
