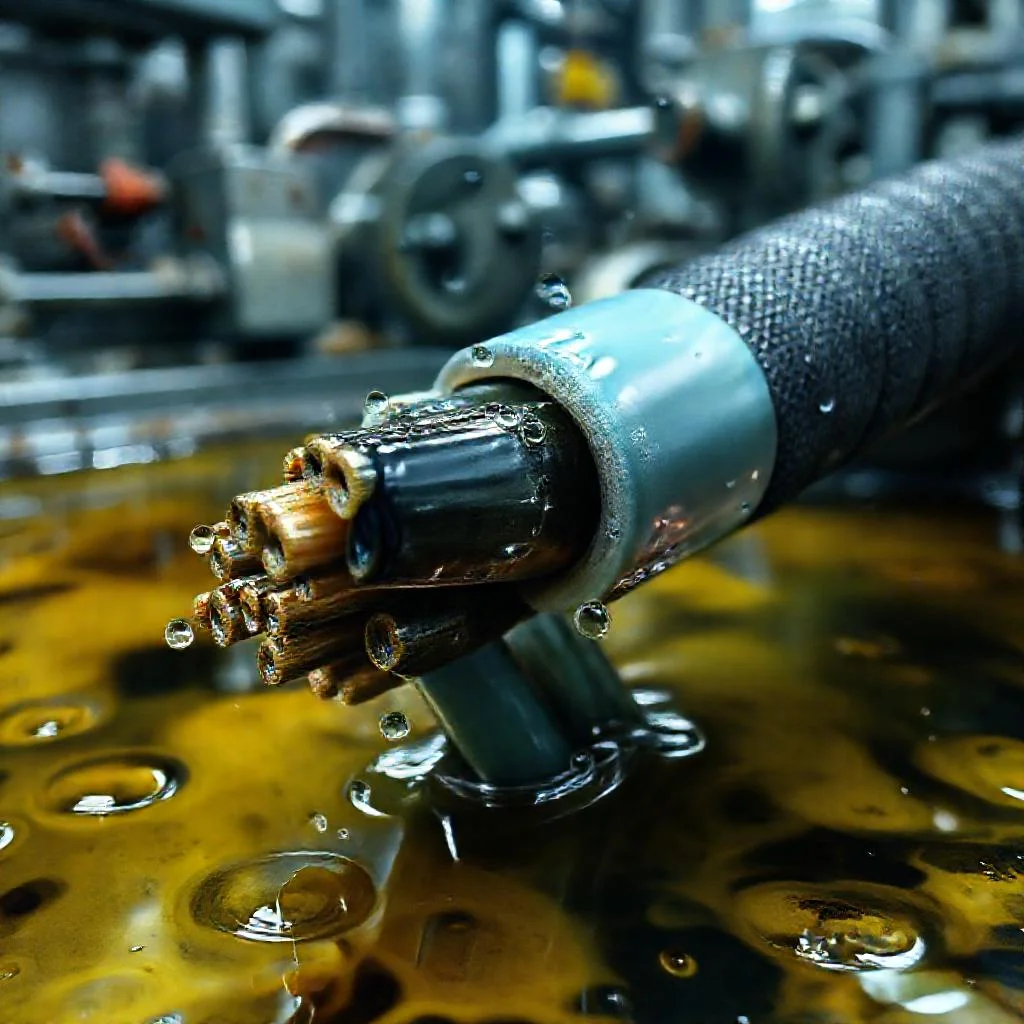

Как защитить кабельные линии на заводах от агрессивных химических веществ и масел: оболочка из полиуретана
Промышленные предприятия, особенно в сфере нефтехимии, металлообработки и производства масел, сталкиваются с жесткой эксплуатацией кабельных трасс. Проливы кислот, щелочей, растворителей и технических масел — не аномалия, а повседневная реальность. В таких условиях традиционный ПВХ теряет свои свойства за считанные недели. Оптимальным инженерным решением становится использование кабелей в оболочке из полиуретана. Однако даже самый стойкий материал требует правильного выбора, монтажа и защиты. В этом материале разбираются ключевые аспекты защиты кабельных линий в агрессивных средах с акцентом на полиуретановые оболочки.
Почему полиуретан: химическая стойкость и механика
Основное преимущество полиуретана (PUR) перед ПВХ или резиной — высокая стойкость к маслам, жирам и алифатическим углеводородам. Полиуретан практически не набухает при контакте с минеральными маслами и не разрушается под действием озона. Это делает его идеальным для прокладки в зонах работы гидравлического оборудования, станков с ЧПУ и насосных станций.
Однако полиуретан не является универсальным. При выборе кабеля необходимо точно знать химический состав среды. Полиуретан нестоек к некоторым сложным эфирам, кетонам (например, ацетону), концентрированным кислотам и фенолам. Для таких агрессивных сред потребуются оболочки из политетрафторэтилена (PTFE) или фторполимеров. Экспертная оценка химической совместимости проводится по таблицам производителя или на основе тестов ASTM D543.
Критерии выбора кабеля с оболочкой из полиуретана
Температурный режим и класс защиты
Полиуретановые оболочки делятся на классы по термостойкости. Стандартные марки PUR выдерживают диапазон от -40 до +80 градусов Цельсия. Специальные модификации (PUR-HF) способны работать при пиковых температурах до +125°C. Если температура в зоне прокладки превышает +100°C, необходимо выбирать кабель с индексом температуры жил не ниже +125°C и оболочкой из термопластичного полиуретана высокой стойкости.
Устойчивость к гидролизу и микроорганизмам
Влажные цеха с постоянным контактом с водой и маслами создают риск гидролизного разрушения оболочки. Полиэфирные полиуретаны подвержены гидролизу. Для нефтехимических заводов и пищевых производств применяются полиуретаны на полиэфирной основе — они устойчивы к грибку, плесени и горячей воде. Маркировка таких кабелей обычно содержит индекс «PUR-PE» или «PUR-HF». Перед закупкой запрашивается сертификат на стойкость к гидролизу по стандарту VDE 0472.
Гибкость и радиус изгиба
В условиях ограниченного пространства или подвижных соединений важен минимальный радиус изгиба. Кабели в полиуретановой оболочке обычно допускают радиус изгиба 4–5 внешних диаметров при статической прокладке и 7–10 диаметров при динамической (в кабельных цепях). Это лучше, чем у резиновых шлангов, но хуже, чем у силикона. Для постоянно движущихся механизмов рекомендуется использовать кабели с шагом скрутки в полиуретане, сертифицированные для 2–5 миллионов циклов изгиба.
Методы дополнительной защиты кабельных линий
Даже идеально подобранная оболочка из полиуретана не гарантирует вечной службы. На заводах с постоянным воздействием абразивных частиц или высоких температур необходима многоуровневая защита.
Гофрированные трубы и рукава
При прокладке в агрессивных химических зонах кабель помещается в гофрированный рукав из полиэтилена (PE) или полипропилена (PP). Для маслостойких участков используется рукав из полиамида (PA) с армированием. Если есть риск перегрева, выбирается силиконовый рукав. Основной недостаток такого метода — возможное перегревание кабеля при плохой вентиляции. Для снижения температуры на 15–20% в рукаве оставляется запас воздушного пространства около 20–30% от внутреннего диаметра.
Бронирование и стальная оплетка
Там, где кабель может быть механически поврежден (падающие детали, переносные лестницы, движение тележек), необходима бронированная оболочка. Полиуретановый кабель с оплеткой из стальной оцинкованной проволоки (SWA) или стальной ленты (STA) защищен от раздавливания до 5–6 кН. Для химически агрессивных сред стальная оплетка покрывается дополнительным слоем полиуретана или эпоксидной краской, чтобы предотвратить коррозию металла при контакте с кислотами.
Кабельные каналы и желоба
Прокладка в кабельных лотках из оцинкованной стали с пеналом из нержавейки или пластика оставляет кабель видимым, но защищает его от прямого попадания химикатов. Лотки обязательно имеют уклон 2–3 градуса для стока жидкостей и дренажные отверстия. В зонах с кислотными парами применяются лотки из стеклопластика или полипропилена. Металлические лотки без покрытия в таких цехах разрушаются за 1–2 года.
Герметичные вводы и уплотнения
Самая слабая часть кабельной линии — точки ввода в оборудование и распределительные коробки. Через эти места масла и химикаты проникают внутрь изоляции. Используются кабельные вводы с IP68 из никелированной латуни или нержавеющей стали с резиновыми уплотнениями из нитрильного каучука (NBR) или фторкаучука (FKM). Для полиуретановых кабелей важно, чтобы уплотнительное кольцо не разрушало саму оболочку — применяются кольца с усилием затяжки не более 5 Нм.
Проектирование трассы и минимизация рисков
Эффективная защита начинается на стадии архитектуры кабельной сети. Ошибки в маршруте сводят на нет преимущества любой оболочки. Для заводов с агрессивными средами применяются следующие правила:
- Подъем трассы над уровнем пола. Кабель прокладывается на высоте не менее 300–400 мм от пола, чтобы избежать контакта с лужами масла и воды. Используются стоечные лотки или кронштейны.
- Обход зон прямого пролива. Если можно обойти участок, где постоянно льется соляная кислота, это дешевле и надежнее, чем бронировать оболочку. Кабель направляется в обход по стенам или под перекрытиями.
- Защитные кожухи над соединениями. Все муфты и соединения помещаются в защитные короба из кислотостойкого полиэфира или нержавейки. Внутри муфты не должно быть натяжения — запас кабеля до муфты составляет не менее 1,5 метра для повторной заделки.
- Маркировка стойкости. Каждый участок кабеля маркируется биркой с указанием типа оболочки, даты прокладки и максимальной температуры эксплуатации. Это упрощает ремонт и контроль износа.
Эксплуатация и контроль состояния
Даже самые стойкие полиуретановые оболочки со временем стареют под действием ультрафиолета, тепла и циклических нагрузок. На заводах с агрессивными химикатами проводится визуальный осмотр кабельных линий не реже одного раза в месяц. Признаки разрушения оболочки: появление микротрещин на изгибах, изменение цвета (пожелтение или потемнение), потеря эластичности (оболочка становится хрупкой).
Для контроля применяется неразрушающий метод — измерение сопротивления изоляции мегомметром при напряжении 500 В два раза в год. Если сопротивление падает ниже 0,5 МОм, участок подлежит замене, даже если внешних признаков разрушения нет. При наличии масляных пятен на оболочке проверяется адгезия масла — если масло не смывается водой, требуется замена участка на более стойкий полиуретан.
Типичные ошибки при защите кабелей из полиуретана
- Использование одного типа оболочки для всех зон. Универсального материала не существует. Например, в зоне контакта с эфирами (растворители) полиуретан заменяют на фторкаучук.
- Перегревание кабеля внутри защитного рукава. Если гофра или кожух заполнены плотно без зазора, температура жил может подняться на 10–15°C, что приводит к ускоренному старению. Требуется запас 20–30% свободного пространства.
- Пренебрежение заземлением брони. Если кабель со стальной оплеткой защищен от химикатов, но броня не заземлена, при повреждении изоляции возникает риск электрической дуги и возгорания. Броня заземляется на обеих сторонах.
- Ошибки в монтаже вводов. Сильная затяжка кабельного ввода деформирует полиуретановую оболочку, создавая зону концентрации напряжений и возможной разгерметизации. Используется динамометрический ключ с усилием 4–6 Нм.
Заключение
Защита кабельных линий от химических веществ и масел на заводах — комплексная задача. Основой правильного решения служит грамотный выбор материала оболочки, где полиуретан занимает первое место по сочетанию маслостойкости и механической прочности. Однако никакой материал не работает без корректного проектирования трассы, применения дополнительных рукавов, бронирования и качественной герметизации вводов. Регулярный мониторинг состояния оболочки и сопротивления изоляции предотвращает аварии и дорогостоящие простои. Кабель в полиуретане — это современный стандарт для агрессивных промышленных сред, но только при соблюдении всей цепочки мер по защите и обслуживанию.
Сводная таблица данных
В таблице ниже представлены ключевые характеристики и параметры защиты кабельных линий с оболочкой из полиуретана, основанные строго на данных статьи. Приведены сравнительные данные по термостойкости, условиям монтажа, механической защите и критическим ограничениям для различных типов полиуретановых оболочек и вспомогательных материалов.
| Параметр / Характеристика | Категория / Материал | Значение / Описание | Примечания / Ограничения (из текста) |
|---|---|---|---|
| Температурный режим оболочки | Стандартный PUR | от -40°C до +80°C | Стандартные марки полиуретана. |
| PUR-HF (специальные модификации) | Пиковые температуры до +125°C | Необходим индекс температуры жил не ниже +125°C. | |
| Минимальный радиус изгиба | Статическая прокладка | 4–5 внешних диаметров | Для неподвижных участков. |
| Динамическая прокладка (кабельные цепи) | 7–10 внешних диаметров | Для подвижных соединений и механизмов. | |
| Сертификация для циклов изгиба | 2–5 миллионов циклов | Для постоянно движущихся механизмов. | |
| Механическая защита (бронирование) | Стальная оплетка (SWA) / Стальная лента (STA) | Защита от раздавливания до 5–6 кН | Для химически агрессивных сред оплетка покрывается дополнительным слоем полиуретана или эпоксидной краской. |
| Защитные рукава (гофра) | Полиэтилен (PE) / Полипропилен (PP) | Для агрессивных химических зон | Основной недостаток: возможное перегревание кабеля при плохой вентиляции. |
| Полиамид (PA) с армированием | Для маслостойких участков | — | |
| Запас воздушного пространства в рукаве | 20–30% от внутреннего диаметра | Снижает температуру на 15–20%. | |
| Кабельные лотки и желоба | Уклон лотка | 2–3 градуса | Для стока жидкостей. Обязательно наличие дренажных отверстий. |
| Материал для зон с кислотными парами | Стеклопластик или полипропилен | Металлические лотки без покрытия разрушаются за 1–2 года. | |
| Герметичные вводы (IP68) | Материал уплотнения | Нитрильный каучук (NBR) или фторкаучук (FKM) | Для полиуретановых кабелей. |
| Усилие затяжки уплотнительного кольца | Не более 5 Нм | Чтобы не разрушить оболочку кабеля. | |
| Проектирование трассы | Высота прокладки над уровнем пола | Не менее 300–400 мм | Для избежания контакта с лужами масла и воды. |
| Запас кабеля до муфты | Не менее 1,5 метра | Для повторной заделки. | |
| Эксплуатационный контроль | Периодичность визуального осмотра | Не реже одного раза в месяц | Признаки разрушения: микротрещины, изменение цвета, потеря эластичности. |
| Измерение сопротивления изоляции (мегомметр) | 500 В, два раза в год | Участок подлежит замене при падении сопротивления ниже 0,5 МОм. | |
| Типичные ошибки монтажа | Усилие затяжки кабельного ввода (динамометрический ключ) | 4–6 Нм | Сильная затяжка деформирует оболочку. |
| Заполнение защитного рукава | Требуется запас 20–30% свободного пространства | Иначе температура жил поднимается на 10–15°C. |
Частые вопросы по теме (FAQ)
1. Какие химические вещества разрушают полиуретановую оболочку кабеля, даже если она считается стойкой?
Полиуретан (PUR) не является универсальным материалом. Он нестоек к некоторым сложным эфирам, кетонам (например, ацетону), концентрированным кислотам и фенолам. Для таких агрессивных сред требуются оболочки из политетрафторэтилена (PTFE) или фторполимеров. Экспертная оценка химической совместимости проводится по таблицам производителя или на основе тестов ASTM D543.
2. Какой максимальный температурный диапазон для полиуретановых оболочек и когда нужны спецмодификации?
Стандартные марки PUR выдерживают диапазон от -40 до +80 градусов Цельсия. Специальные модификации (PUR-HF) способны работать при пиковых температурах до +125°C. Если температура в зоне прокладки превышает +100°C, необходимо выбирать кабель с индексом температуры жил не ниже +125°C и оболочкой из термопластичного полиуретана высокой стойкости.
3. Какой рекомендуемый запас воздушного пространства в гофрированном рукаве, чтобы избежать перегрева кабеля?
Для снижения температуры на 15–20% в рукаве оставляется запас воздушного пространства около 20–30% от внутреннего диаметра. Заполнение рукава плотно без зазора приводит к тому, что температура жил может подняться на 10–15°C, вызывая ускоренное старение.
4. Как правильно затягивать кабельный ввод на полиуретановой оболочке, чтобы не повредить её?
Сильная затяжка кабельного ввода деформирует полиуретановую оболочку, создавая зону концентрации напряжений и возможной разгерметизации. Используется динамометрический ключ с усилием 4–6 Нм. Для полиуретановых кабелей важно, чтобы уплотнительное кольцо не разрушало саму оболочку — применяются кольца с усилием затяжки не более 5 Нм.
5. Каким должно быть сопротивление изоляции полиуретанового кабеля, чтобы считать его пригодным, и как часто его проверять?
Для контроля применяется неразрушающий метод — измерение сопротивления изоляции мегомметром при напряжении 500 В два раза в год. Если сопротивление падает ниже 0,5 МОм, участок подлежит замене, даже если внешних признаков разрушения нет.
