Как выявить скрытые протечки горячей воды под землей с помощью тепловизора
Протечка горячего водоснабжения (ГВС) или отопления, скрытая в грунте, представляет собой сложную аварийную ситуацию. Визуальные признаки, такие как мокрое пятно или парение, часто проявляются только на поздней стадии, когда объем потерянной воды и ущерб для ландшафта становятся значительными. Тепловизионная диагностика (термография) является наиболее эффективным неразрушающим методом точной локализации места разрыва трубы. В отличие от акустических методов, тепловизор позволяет видеть не шум, а прямое тепловое поле, создаваемое утечкой.
Физический принцип обнаружения утечки
Метод основан на разнице температур между вытекающей горячей водой и окружающим грунтом. Температура теплоносителя в системе центрального отопления или ГВС обычно составляет от +60 °C до +90 °C. Температура грунта на глубине промерзания (1.5–2 м) в холодное время года редко превышает +5 °C. Разница в 55–85 °C создает мощный контраст, который фиксируется инфракрасной матрицей тепловизора. Даже если утечка не выходит на поверхность, горячая вода, просачиваясь сквозь почву, нагревает вышележащие слои. Этот нагретый «столб» грунта становится видимым на тепловом снимке в виде аномальной зоны.
В летний период диагностика сложнее из-за солнечного нагрева поверхности земли. Однако горячая вода (выше +40 °C) все равно создает измеримый контраст, особенно в ночное время или на фоне охлажденной после заката поверхности. Для успешной диагностики необходим тепловизор с температурной чувствительностью (NETD) не хуже 0.03 °C (30 мК). Оптимальное разрешение — 320×240 пикселей и выше.
Общие требования к условиям съемки
Качество тепловизионного обследования подземных трубопроводов сильно зависит от внешних факторов. Необходимо выдерживать следующие стандартные условия для получения достоверных данных:
- Влажность поверхности: Осматриваемый участок должен быть сухим. Мокрая земля имеет более низкую температуру за счет испарения, что имитирует сигнал от утечки или, наоборот, маскирует его.
- Ветер: Скорость ветра не должна превышать 5 м/с. Сильный ветер быстро охлаждает нагретый участок поверхности, рассеивая тепловой след.
- Тип покрытия: Асфальт и бетон имеют высокую теплоинерцию. Диагностика протечек под твердым покрытием эффективна только в отопительный сезон при разнице температур более 40 °C. Газон или открытый грунт дают наилучшие результаты.
- Время суток: Оптимальное время — за 2 часа до рассвета (с 3 до 5 часов утра). В это время грунт максимально остывает, а отраженное солнечное излучение отсутствует.
Подготовка системы перед диагностикой
Перед началом термографирования необходимо обеспечить принудительную циркуляцию воды в проблемной ветке. Если система отопления или ГВС была отключена, требуется запустить насос как минимум за 30–60 минут до начала съемки. За это время утечка разогреет окружающий грунт до установившейся температуры. Рекомендуется перекрыть запорную арматуру на обратном трубопроводе или на подаче (в зависимости от схемы), чтобы создать максимальный перепад давления на предполагаемом месте повреждения. Чем выше скорость потока в месте свища, тем быстрее прогревается грунт.
Техника сканирования и поиск аномалий
Специалист движется по трассе трубопровода медленно, со скоростью не более 1–2 км/ч. Угол наклона тепловизора к поверхности должен составлять 90 градусов для минимизации искажений. Оператор последовательно осматривает землю полосами, перекрывая каждую следующую область на 20% от предыдущего кадра. Это гарантирует, что ни один участок трассы не будет пропущен.

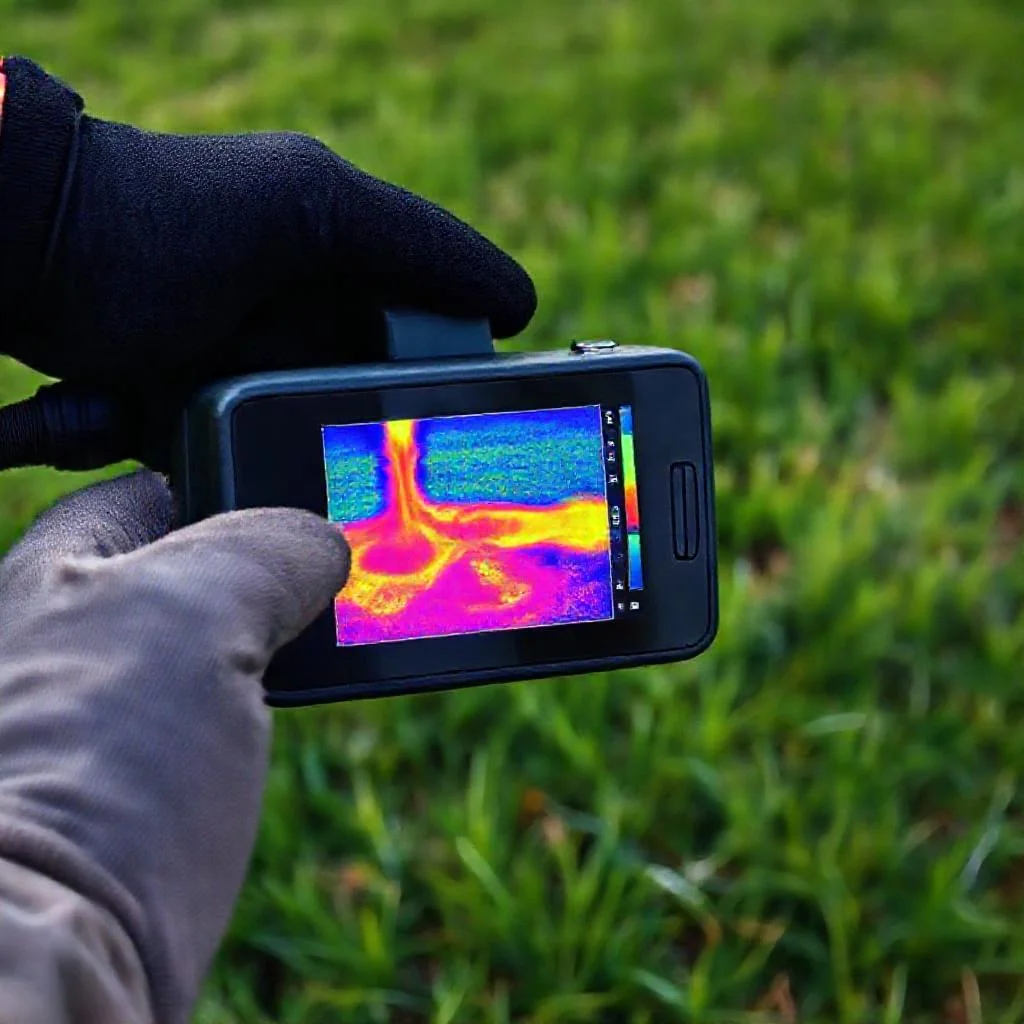

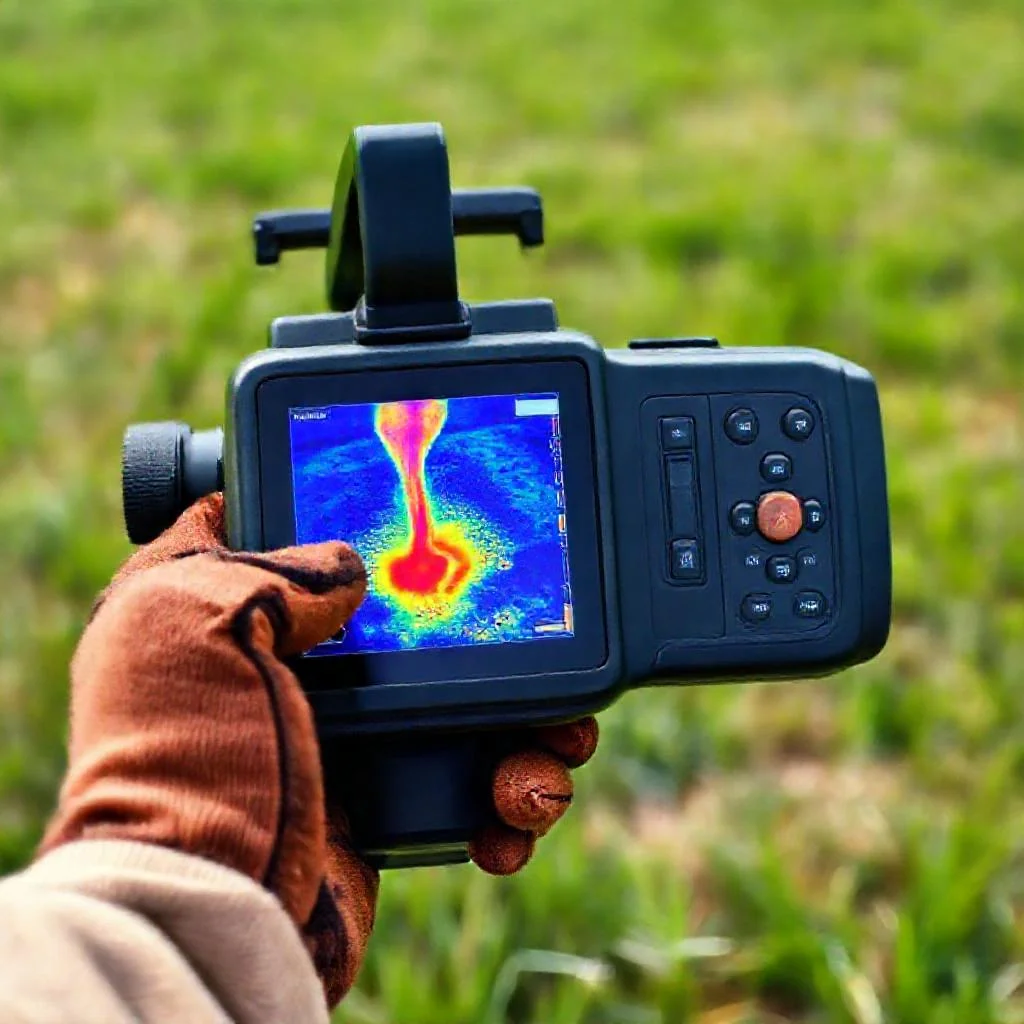

Типичная термограмма утечки горячей воды выглядит как яркое (теплое) пятно неправильной формы. В отличие от точечного нагрева от кабеля (который имеет четкие границы), пятно от утечки характеризуется размытыми краями и градиентом температуры — наиболее горячая зона находится непосредственно над местом выхода воды. Если утечка струйная, на термограмме можно наблюдать «факел» или «язык» тепла, вытянутый в сторону уклона местности, так как вода стекает по уклону под землей.
Показатель температуры точки росы не применяется для грунта. Решающим критерием является разница температур между фоном и аномалией. Перепад более чем на 1.5–2 °C при спокойной погоде является достаточным основанием для разметки места раскопок.
Особенности для труб в изоляции (ППУ)
Трубы в пенополиуретановой изоляции (ППУ) и с системой оперативного дистанционного контроля (ОДК) требуют особого подхода. ППУ является отличным теплоизолятором, поэтому утечка воды из стальной трубы внутри изоляции не будет напрямую передавать тепло на поверхность. В данном случае тепловизор фиксирует не воду, а нагрев кожуха трубы в месте повреждения изоляции, либо нагрев грунта в зоне, где вода вышла за пределы ППУ-скорлупы через порыв гидроизоляции.
Если утечка произошла в трубе, но теплоизоляция не нарушена, термография может быть неэффективна. Однако параллельно с термосъемкой необходимо провести анализ данных ОДК — падение сопротивления изоляции между сигнальным проводником и трубой. Комбинация данных ОДК и тепловизионной съемки повышает точность локализации до 95%.
Типичные ошибки и артефакты
Некорректная интерпретация термограммы может привести к лишним земляным работам. Критически важно отличать тепловой след от утечки от других источников тепла:
- Солнечные зайчики: Участки, освещенные солнцем, всегда теплее. Съемка должна проводится только в тени или в пасмурную погоду.
- Прокладка кабелей: Силовые кабели и кабели связи греются под нагрузкой. Однако их трасса прямая, а температура поверхности не превышает +30 °C, в то время как утечка ГВС создает температуру +40 °C и выше.
- Автостоянки: Тепло от выпускных труб и радиаторов прогревает асфальт. Паркующийся автомобиль оставляет тепловой след, который сохраняется до 30–40 минут.
- Биологическая активность: Участки гниения корней или скопления компоста выделяют тепло (компостирование). Их температура обычно не превышает +35 °C и не имеет четкой связи с трассой трубопровода.
Порядок действий при подтверждении утечки
Когда оператор идентифицировал тепловую аномалию, необходимо выполнить процедуру триангуляции. Специалист делает несколько снимков под разными углами и с разных точек (не менее трех). Программное обеспечение тепловизора или анализ снимков на компьютере позволяет вычислить центр зоны максимального нагрева. Этот центр маркируется на местности вешкой или краской.
После разметки необходимо провести шурфление (ручное или механическое) с отступом 0.5–1 метр от центральной точки для предотвращения повреждения трубы ковшом экскаватора. Точное вскрытие места свища позволяет выполнить ремонт с минимальным объемом земляных работ, что снижает стоимость восстановления благоустройства.
Ограничения метода
Тепловизионная диагностика не является панацеей. Скрытые протечки холодной воды данным методом обнаружить практически невозможно, так как разница температур между водой и грунтом минимальна. Для холодной воды применяются акустические корреляторы или трассеры (газовые течеискатели). Также термография бесполезна при утечках с очень малым расходом (менее 0.2–0.5 л/мин), если система находится под давлением, но не эксплуатируется (нет движения теплоносителя) — вода остывает в трубе, не успевая прогревать грунт.
Несмотря на эти ограничения, для горячего водоснабжения и отопления тепловизор остается самым быстрым, безопасным и точным инструментом, позволяющим найти аварию с точностью до 10–20 см за один выезд специалиста.
Сводная таблица данных
В представленной ниже таблице систематизированы ключевые физические параметры, технические требования к оборудованию, условия съемки и критерии диагностики для выявления скрытых утечек горячей воды под землей с помощью тепловизора. Все данные строго соответствуют приведенному тексту статьи.
| Категория | Параметр / Условие | Значение / Характеристика |
|---|---|---|
| Физический принцип | Температура теплоносителя (ГВС/отопление) | От +60 °C до +90 °C |
| Температура грунта на глубине промерзания (1.5–2 м) в холода | Редко превышает +5 °C | |
| Требования к тепловизору | Температурная чувствительность (NETD) | Не хуже 0.03 °C (30 мК) |
| Оптимальное разрешение матрицы | 320×240 пикселей и выше | |
| Минимальный контраст для диагностики летом | Горячая вода выше +40 °C | |
| Условия съемки | Влажность поверхности | Участок должен быть сухим (мокрая земля искажает сигнал) |
| Максимальная скорость ветра | Не более 5 м/с | |
| Оптимальное время суток | За 2 часа до рассвета (с 3 до 5 часов утра) | |
| Условие для твердого покрытия (асфальт/бетон) | Эффективно только в отопительный сезон при разнице температур более 40 °C | |
| Техника сканирования | Скорость движения оператора | Не более 1–2 км/ч |
| Угол наклона тепловизора к поверхности | 90 градусов | |
| Перекрытие кадров | 20% от предыдущего кадра | |
| Критерии диагностики | Решающий критерий для разметки раскопок (перепад температур) | Более чем на 1.5–2 °C при спокойной погоде |
| Точность локализации (комбинация с ОДК для ППУ) | До 95% | |
| Ограничения и артефакты | Минимальный расход для обнаружения утечки | Не менее 0.2–0.5 л/мин |
| Температура следа от силовых кабелей (ложная цель) | Не превышает +30 °C | |
| Температура зоны биологической активности (компостирование) | Обычно не превышает +35 °C | |
| Подготовка и разметка | Время принудительной циркуляции перед съемкой | За 30–60 минут до начала |
| Отступ от центральной точки при шурфлении | 0.5–1 метр |
Частые вопросы по теме (FAQ)
Какая минимальная разница температур между грунтом и водой необходима для успешного обнаружения утечки?
Для успешной диагностики необходима разница температур между вытекающим теплоносителем и окружающим грунтом. Температура теплоносителя обычно составляет от +60 °C до +90 °C, в то время как температура грунта на глубине промерзания в холодное время года редко превышает +5 °C. Таким образом, контраст в 55–85 °C является достаточным для фиксации инфракрасной матрицей. Решающим критерием при анализе термограммы является разница между фоном и аномалией: перепад более чем на 1.5–2 °C при спокойной погоде считается достаточным основанием для разметки места раскопок.
Каковы оптимальные внешние условия для проведения тепловизионной съемки подземных труб?
Качество обследования критически зависит от внешних факторов. Осматриваемый участок должен быть сухим, так как мокрая земля маскирует сигнал. Скорость ветра не должна превышать 5 м/с, иначе он рассеивает тепловой след. Оптимальное время съемки — за 2 часа до рассвета (с 3 до 5 часов утра), когда грунт максимально остывает, а отраженное солнечное излучение отсутствует. Для твердых покрытий (асфальт, бетон) диагностика эффективна только в отопительный сезон при разнице температур более 40 °C.
Как отличить тепловую аномалию от утечки горячей воды от других источников тепла (кабели, автомобили)?
Существует несколько типичных артефактов. Силовые кабели греются под нагрузкой, однако их трасса прямая, а температура поверхности не превышает +30 °C, в то время как утечка ГВС создает температуру +40 °C и выше. Автомобили оставляют тепловой след, который сохраняется до 30–40 минут. Участки гниения корней выделяют тепло (компостирование), но их температура обычно не превышает +35 °C и не имеет четкой связи с трассой трубопровода. Сама термограмма утечки выглядит как яркое пятно с размытыми краями и градиентом температуры, в отличие от точечного нагрева с четкими границами.
Почему тепловизор может не найти утечку из труб в пенополиуретановой изоляции (ППУ)?
ППУ является отличным теплоизолятором. Если утечка произошла внутри ППУ-скорлупы, а гидроизоляция не повреждена, тепло от воды не передается на поверхность, и термография может быть неэффективна. В данном случае тепловизор фиксирует нагрев кожуха трубы в месте повреждения изоляции или нагрев грунта там, где вода вышла за пределы скорлупы через порыв гидроизоляции. Для повышения точности до 95% рекомендуется комбинировать термосъемку с анализом данных системы оперативного дистанционного контроля (ОДК) — падением сопротивления изоляции между сигнальным проводником и трубой.
Какова точность метода и насколько быстро нужно проводить диагностику после аварии?
Тепловизор позволяет найти место утечки с точностью до 10–20 см за один выезд специалиста. Однако перед началом диагностики необходимо обеспечить циркуляцию: если система была отключена, требуется запустить насос минимум за 30–60 минут до съемки, чтобы утечка успела разогреть грунт. Следует учитывать, что метод бесполезен при утечках с расходом менее 0.2–0.5 л/мин или при отсутствии движения теплоносителя, когда вода остывает в трубе, не успевая прогревать грунт.
