Система радиационного мониторинга: архитектура и принцип действия
Любая атомная электростанция, независимо от её типа (ВВЭР, РБМК или PWR), окружена многоуровневой системой контроля радиационной обстановки. Эта система не ограничивается территорией промплощадки. Она обязательно включает сеть датчиков, расположенных в близлежащих населенных пунктах. Основная задача этой сети — не столько регистрация аварийного выброса, сколько непрерывное подтверждение безопасности и отсутствия превышения естественного радиационного фона.
Работа датчиков основана на регистрации ионизирующего излучения. В населенных пунктах, как правило, контролируется два ключевых параметра: мощность амбиентной дозы гамма-излучения (МАД, мкЗв/ч) и, в некоторых случаях, объемная активность радиоактивных аэрозолей в воздухе. Эти системы спроектированы по принципу избыточности: отказ одного датчика не может нарушить общую картину мониторинга.
Детекторы: от счетчиков Гейгера до сцинтилляторов
Сердцем любого датчика является детектор излучения. Для целей гражданской обороны и экологического мониторинга вблизи АЭС применяются три основных типа детекторов. Выбор конкретного типа зависит от требуемой чувствительности, диапазона измерений и условий эксплуатации.
- Газоразрядные счетчики (счетчики Гейгера-Мюллера). Это самый распространенный и бюджетный вариант. Принцип действия основан на возникновении самостоятельного газового разряда при попадании заряженной частицы в объем счетчика. Эти датчики надежны, долговечны и способны работать в широком диапазоне температур. Однако их чувствительность ограничена: они не различают типы излучения и имеют «мертвое время» после каждого импульса.
- Сцинтилляционные детекторы. Обеспечивают гораздо более высокую чувствительность и точность. Внутри такого датчика находится кристалл (например, йодид натрия, активированный таллием, NaI(Tl)), который испускает вспышки света при взаимодействии с гамма-квантами. Свет регистрируется фотоэлектронным умножителем. Эти датчики способны измерять не только мощность дозы, но и спектр излучения, что позволяет идентифицировать конкретные радионуклиды. Для населенных пунктов это особенно важно для отличия техногенного загрязнения от природного (например, радона).
- Ионизационные камеры. Используются реже, в основном на самих промплощадках, так как требуют более сложного обслуживания. Они измеряют ионизационный ток, создаваемый излучением в газе, и обеспечивают высочайшую точность при высоких уровнях радиации. В населенных пунктах их применение избыточно для фоновых значений.

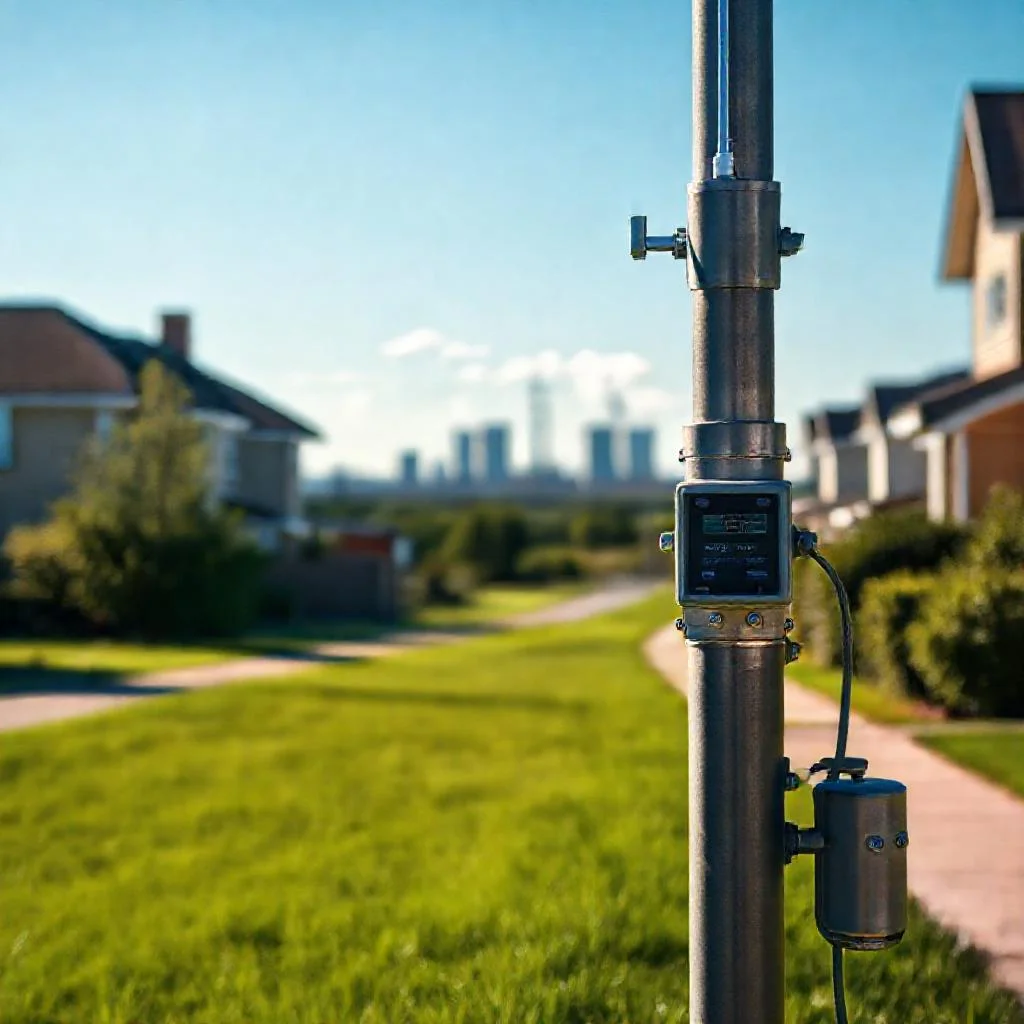

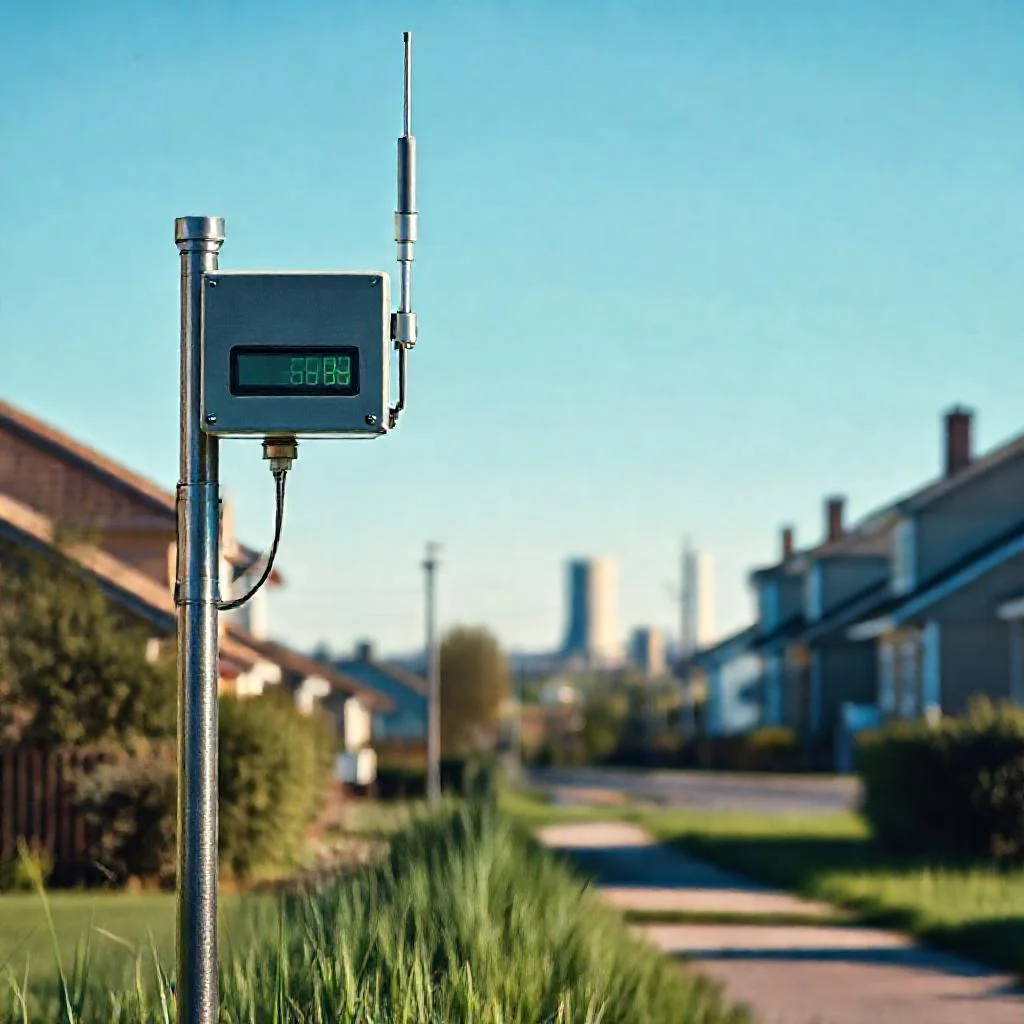

Типичная станция контроля в населенном пункте оснащена двумя независимыми детекторами: газоразрядным для общего контроля и сцинтилляционным для спектрометрического анализа. Это обеспечивает надежность регистрации даже минимальных отклонений от нормы.
Сеть передачи данных: от точки замера до диспетчерской
Информация с датчиков не имеет ценности без системы передачи и обработки. Данные поступают в реальном времени на центральный пульт управления АЭС и в региональный центр МЧС. Архитектура сети строится по иерархическому принципу, исключающему потерю информации при локальных сбоях.
Каждый датчик оснащен контроллером, который оцифровывает сигнал. Передача данных осуществляется по нескольким независимым каналам связи. Основной канал — это проводная связь (витая пара или оптоволокно), обеспечивающая максимальную скорость и помехозащищенность. Резервные каналы — это радиоканал (специализированный протокол передачи данных) и спутниковая связь. В некоторых системах используется сотовая связь стандарта LTE, но она считается менее надежной из-за возможной перегрузки сети при чрезвычайной ситуации.
Интервал опроса датчиков устанавливается в соответствии с нормативными документами. Для гамма-датчиков он составляет не более 10 секунд. Для аэрозольных мониторов, которые требуют времени на накопление пробы, интервал измерения может составлять от 15 минут до 1 часа. Система автоматически аппроксимирует данные между замерами, создавая непрерывный график. Если уровень излучения превышает заданный порог (обычно 0.3 мкЗв/ч для фоновых значений, но порог может быть скорректирован под местные природные особенности), система переключается в аварийный режим с увеличением частоты опроса.
Аэрозольный мониторинг: контроль невидимой угрозы
Гамма-излучение — это прямое доказательство наличия радионуклидов. Но гораздо более опасной является возможность попадания радиоактивных частиц в организм человека через дыхание. Для контроля этого пути облучения в населенных пунктах устанавливаются специальные аэрозольные мониторы.
Принцип их работы заключается в прокачке большого объема воздуха через фильтрующий элемент (обычно из ткани Петрянова или стекловолокна) в течение заданного времени. Взвешенные в воздухе частицы, в том числе радиоактивные, оседают на фильтре. После периода накопления фильтр автоматически подается к детектору (чаще всего сцинтилляционному или полупроводниковому), который измеряет активность осадка. Это позволяет зафиксировать наличие таких опасных изотопов, как йод-131, цезий-137, стронций-90 и плутоний-239, даже при их концентрациях на уровне тысячных долей беккереля на кубический метр.
Ключевой особенностью аэрозольного монитора является способность различать естественную радиоактивность. Природные аэрозоли содержат дочерние продукты распада радона и торона, которые создают фоновый сигнал. Современные алгоритмы анализа вычитают этот природный «шум», оставляя только техногенную составляющую. Это требует высокой вычислительной мощности, так как соотношение природной и техногенной активности может составлять 1000 к 1. Развертывание таких систем в населенных пунктах регламентируется требованиями к постам радиационного контроля, расположенным в санитарно-защитной зоне и зоне наблюдения АЭС (обычно радиус до 30 километров).
Калибровка, метрология и метрологическое обеспечение
Датчик радиации — это средство измерения, и его показания должны быть точными и воспроизводимыми. Для этого вся аппаратура проходит обязательную первичную и периодическую поверку в аккредитованных лабораториях. Процесс поверки включает облучение детектора эталонным источником гамма-излучения (обычно цезий-137 или кобальт-60) с известной активностью и энергией. Сравнивая показания датчика с эталоном, техники корректируют коэффициент преобразования и проверяют линейность характеристики во всем рабочем диапазоне.
Калибровка производится не реже одного раза в год. Кроме того, проводится ежедневный автоматический самоконтроль датчика. В корпусе многих моделей встроен контрольный источник слабой активности (например, изотоп америций-241). По команде контроллера шторка с источником открывается, и датчик измеряет известную дозу. Если отклонение превышает 5%, система выдает предупреждение о необходимости внепланового обслуживания. Именно поэтому данные с постов наблюдения принято считать эталонными для данной местности.
Метрологическое обеспечение гарантирует, что показания датчика в деревне у АЭС тождественны показаниям датчика в Москве или Нью-Йорке. Без этой унификации невозможно было бы создавать объективную карту радиационной обстановки. Все системы, используемые на атомных станциях, сертифицируются по стандартам безопасности МАГАТЭ (IAEA Safety Standards) и национальным стандартам.
Прогнозирование рассеивания и автоматика реагирования
Сеть датчиков в населенных пунктах не пассивна. Она интегрирована в автоматизированную систему управления радиационной безопасностью (АСУ РБ). Данные с постов поступают в прогностические модели. Если датчик фиксирует повышение уровня гамма-фона, компьютерная модель, учитывающая скорость и направление ветра, температуру, влажность и вертикальную стратификацию атмосферы, мгновенно строит прогноз распространения радиоактивного облака. Это позволяет определить, какие населенные пункты могут попасть в зону потенциального загрязнения.
Важно понимать, что датчики работают на основе физики, а не политики. Система устроена так, что скрыть факт выброса невозможно. Даже если отключить один датчик, остальные посты, расположенные по розе ветров вокруг АЭС, зафиксируют изменение. Данные дублируются в несколько центров обработки, включая независимые структуры Росгидромета или МЧС. Это создает «эшелонированную защиту», как принято говорить в сфере ядерной безопасности. В случае аварии, квалифицируемой по шкале INES выше 3 уровня, система автоматически запускает сирены в радиусе 5-10 километров и передает данные для расчета доз облучения населения.
Именно благодаря такой архитектуре и строгим процедурам регламентного обслуживания, большая часть сигналов о превышении фона оказывается ложной и вызвана, например, проездом пациента после радиотерапии или проведением дефектоскопии на соседнем заводе. Способность системы отсекать такие локальные аномалии от глобальной угрозы — прямое следствие грамотной математической обработки и высокой плотности сети датчиков. В населенных пунктах возле АЭС плотность размещения постов составляет одну единицу на 10-20 квадратных километров в зоне наблюдения.
Сводная таблица данных
В таблице ниже приведены ключевые характеристики системы радиационного мониторинга в населенных пунктах возле АЭС. Данные строго соответствуют статье и отражают типы датчиков, их параметры, а также архитектуру сети. Все цифры и наименования взяты непосредственно из текста.
| Параметр / Характеристика | Значение / Описание | Примечание / Детали |
|---|---|---|
| Контролируемые параметры | Мощность амбиентной дозы гамма-излучения (МАД, мкЗв/ч); Объемная активность радиоактивных аэрозолей в воздухе | Два ключевых параметра для населенных пунктов |
| Типы детекторов (основные) | Газоразрядные счетчики (Гейгера-Мюллера); Сцинтилляционные детекторы; Ионизационные камеры | Ионизационные камеры используются реже, в основном на промплощадках |
| Типовая комплектация станции в населенном пункте | Два независимых детектора: газоразрядный + сцинтилляционный | Обеспечивает надежность и возможность спектрометрического анализа |
| Интервал опроса (гамма-датчики) | Не более 10 секунд | Для обеспечения непрерывного контроля |
| Интервал измерения (аэрозольные мониторы) | От 15 минут до 1 часа | Требуется время на накопление пробы на фильтре |
| Порог срабатывания аварийного режима (фоновый) | 0.3 мкЗв/ч | Может быть скорректирован под местные природные особенности |
| Типы фильтров (аэрозольные мониторы) | Ткань Петрянова; Стекловолокно | Используются для прокачки воздуха и осаждения частиц |
| Каналы связи (передача данных) | Проводная связь (витая пара/оптоволокно); Радиоканал; Спутниковая связь; Сотовая связь (LTE) | Проводной — основной, LTE — менее надежный |
| Периодичность калибровки | Не реже одного раза в год | С использованием эталонных источников (Cs-137, Co-60) |
| Допустимое отклонение при самоконтроле | Не более 5% | При превышении — предупреждение о внеплановом обслуживании |
| Встроенный источник для самоконтроля | Америций-241 (Am-241) | Слабой активности, открывается по команде контроллера |
| Зона наблюдения (радиус) | Обычно до 30 километров | Зона развертывания постов радиационного контроля |
| Плотность размещения постов в зоне наблюдения | Одна единица на 10-20 квадратных километров | Для создания объективной карты обстановки |
| Радиус запуска сирен при аварии (выше 3 уровня INES) | 5-10 километров | Автоматический запуск системы оповещения |
| Контролируемые изотопы (аэрозольный мониторинг) | Йод-131, Цезий-137, Стронций-90, Плутоний-239 | Фиксируются даже при концентрациях на уровне тысячных долей Бк/м³ |
| Обработка фона (природный «шум») | Дочерние продукты распада радона и торона | Вычитаются алгоритмами; соотношение природной/техногенной активности может быть 1000 к 1 |
Частые вопросы по теме (FAQ)
Какие именно датчики стоят в населенных пунктах возле АЭС и чем они отличаются?
В населенных пунктах, как правило, применяются два основных типа детекторов. Для общего контроля и регистрации гамма-излучения используются газоразрядные счетчики (счетчики Гейгера-Мюллера) — самый надежный и бюджетный вариант. Однако для более точного спектрометрического анализа и идентификации конкретных радионуклидов (например, чтобы отличить техногенное загрязнение от природного радона) применяются сцинтилляционные детекторы. Типичная станция контроля в населенном пункте обычно оснащена двумя независимыми детекторами: газоразрядным и сцинтилляционным для обеспечения надежности и точности.
Как часто обновляются данные с датчиков радиации?
Интервал опроса датчиков строго регламентирован. Для гамма-датчиков, контролирующих мощность амбиентной дозы, он составляет не более 10 секунд. Для аэрозольных мониторов, которым требуется время на накопление пробы воздуха на фильтре, интервал измерения может составлять от 15 минут до 1 часа. При превышении заданного порога (обычно 0.3 мкЗв/ч) система автоматически переключается в аварийный режим с увеличением частоты опроса. Система также автоматически аппроксимирует данные между замерами для создания непрерывного графика.
Может ли датчик радиации ошибаться или показывать ложное превышение фона?
Да, система спроектирована для отсеивания локальных аномалий. Большая часть сигналов о превышении фона оказывается ложной и вызвана, например, проездом пациента после радиотерапии или проведением дефектоскопии на соседнем заводе. Способность системы отсекать такие случаи от глобальной угрозы достигается за счет грамотной математической обработки и высокой плотности сети датчиков. Кроме того, ежедневный автоматический самоконтроль датчика с помощью встроенного контрольного источника выявляет неисправности: если отклонение превышает 5%, система выдает предупреждение о необходимости внепланового обслуживания.
Как система мониторинга отличает техногенное загрязнение от природного радиационного фона (например, радона)?
Для этого используются возможности сцинтилляционных детекторов, которые способны измерять не только мощность дозы, но и спектр излучения. Это позволяет идентифицировать конкретные радионуклиды. В случае аэрозольных мониторов ключевую роль играют алгоритмы анализа: современные системы вычитают природный «шум» (от дочерних продуктов распада радона и торона), оставляя только техногенную составляющую, даже если соотношение природной и техногенной активности составляет 1000 к 1.
Какие меры принимаются, если датчики в населенном пункте зафиксируют реальный выброс?
Сеть датчиков интегрирована в автоматизированную систему управления радиационной безопасностью (АСУ РБ). При фиксации повышения уровня гамма-фона компьютерная модель, учитывающая скорость и направление ветра, мгновенно строит прогноз распространения радиоактивного облака. Данные дублируются в несколько центров обработки, включая независимые структуры Росгидромета или МЧС. В случае аварии, квалифицируемой по шкале INES выше 3 уровня, система автоматически запускает сирены в радиусе 5-10 километров и передает данные для расчета доз облучения населения.
