Принцип работы вакуумного выключателя 10 кВ в распределительных ячейках КРУ
Вакуумный выключатель (ВВ) является основным коммутационным аппаратом в распределительных устройствах 10 кВ. Его задача заключается в надежном замыкании и размыкании электрической цепи как в нормальных режимах, так и при возникновении аварийных токов короткого замыкания. В отличие от масляных или элегазовых аналогов, вакуумный выключатель использует для гашения электрической дуги среду с предельно низким давлением, что обеспечивает высокую износостойкость и взрывопожаробезопасность.
Устройство вакуумной дугогасительной камеры (ВДК)
Центральным элементом любого вакуумного выключателя является дугогасительная камера. Она представляет собой герметичный керамический колпак, внутри которого создан глубокий вакуум с остаточным давлением порядка 1·10⁻⁵ — 1·10⁻⁷ мм рт. ст. Основные компоненты ВДК включают неподвижный контакт, подвижный контакт, сильфон (гофрированную металлическую трубку) и металлический экран.
Сильфон обеспечивает герметичность камеры при перемещении подвижного контакта. Он способен выдержать тысячи циклов включения-отключения без потери вакуумной плотности. Контакты изготавливаются из специальной композиции на основе хрома и меди, что позволяет минимизировать сварочный эффект и обеспечить стабильное сопротивление электрическому току.
Физика гашения дуги в глубоком вакууме
Когда контакты выключателя расходятся, между ними возникает электрическая дуга. В заполненных маслом или воздухом средах дуга поддерживается за счет ионизации газов. В вакууме ситуация кардинально иная. Источником дуги является не газ, а ионизированные пары металла, которые испаряются с поверхности контактов под воздействием высокой температуры.
При прохождении синусоидального тока через естественный ноль (нулевое значение) плотность плазмы мгновенно падает. Ионы и электроны разлетаются в стороны, конденсируясь на внутренних стенках экрана и контактах. Из-за отсутствия молекул газа, способных повторно поддерживать горение, дуга гаснет за микросекунды. Этот процесс называется «высокой восстанавливающейся электрической прочностью вакуумного промежутка».

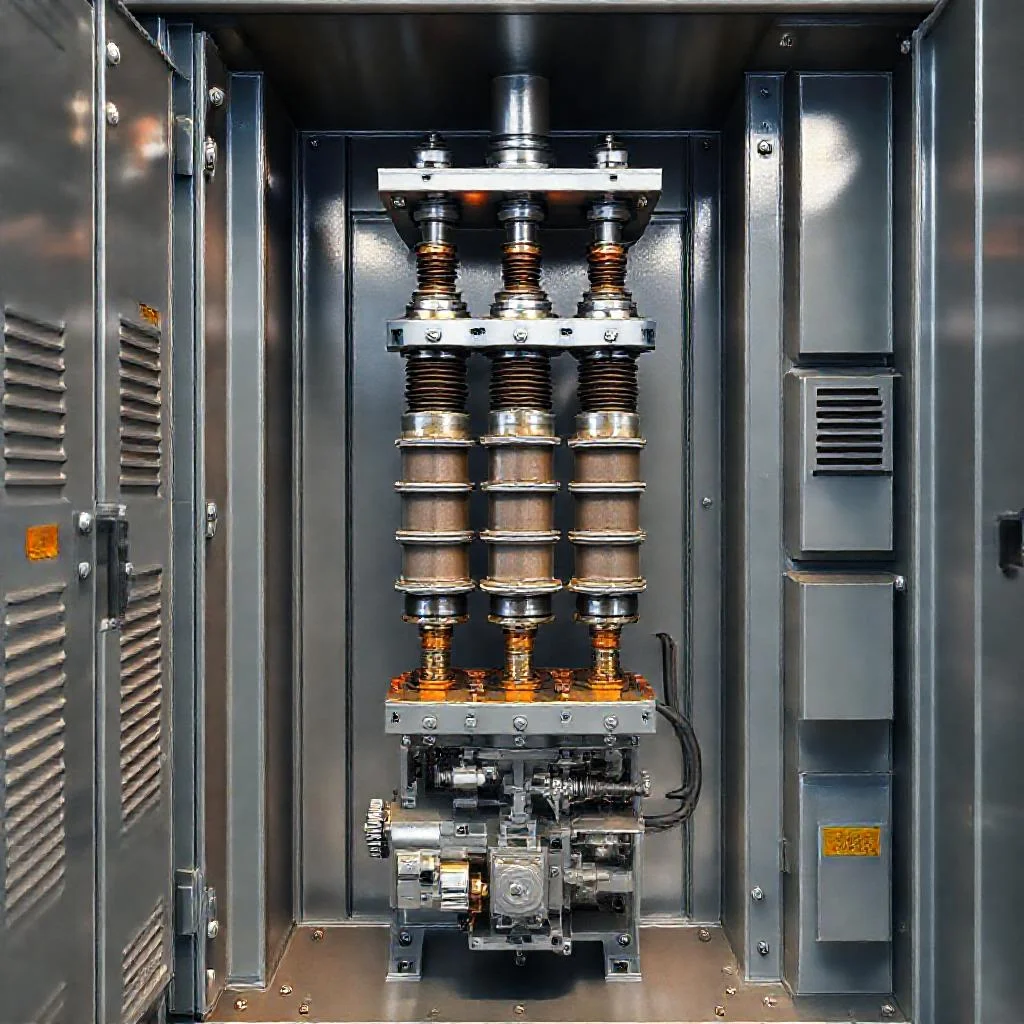

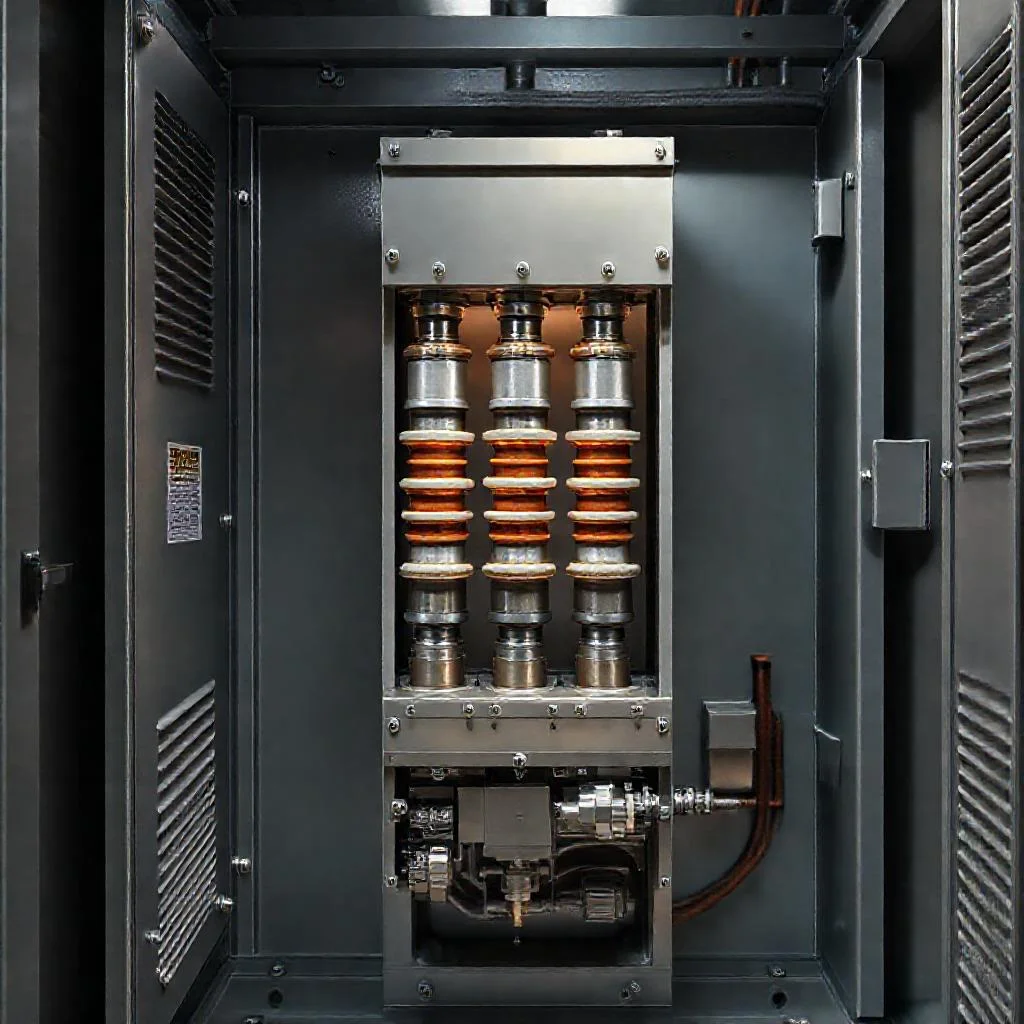

Конструкция ячейки КРУ с вакуумным выключателем
Выключатель 10 кВ встраивается в металлический шкаф распределительного устройства. Стандартное исполнение предусматривает выкатной элемент — тележку, на которой закреплен вакуумный выключатель. Это позволяет быстро заменять аппарат без доступа к силовым шинам. Механизм управления чаще всего использует пружинный привод, реже электромагнитный или моторный пружинный.
Пружинный привод накапливает энергию за счет сжатия мощных пружин. Операция включения высвобождает эту энергию, что гарантирует стабильную скорость движения контактов независимо от действий оператора. При исчезновении оперативного тока пружины могут быть взведены вручную. Это делает КРУ с пружинным приводом особенно надежным в условиях нестабильного электроснабжения.
Этапы работы при коммутации
- Включение. При подаче команды на включение включающий электромагнит освобождает защелку привода. Предварительно сжатые пружины резко перемещают подвижный контакт ВДК к неподвижному. Скорость сближения составляет около 0,5 — 0,8 м/с. В конце хода контакты с усилием прижимаются друг к другу, обеспечивая надежный электрический контакт с малым переходным сопротивлением.
- Проведение тока в замкнутом состоянии. После включения контакты удерживаются под давлением за счет механизма фиксации привода. Вакуумный выключатель способен длительно пропускать номинальный ток до 630 А и кратковременно выдерживать токи термической стойкости до 20 — 40 кА в течение 3 — 4 секунд. Нагревание контактов при этом остается в пределах, допустимых для изоляции.
- Отключение. При срабатывании защиты отключающий электромагнит воздействует на расцепляющий механизм. Подвижный контакт начинает движение назад под действием отключающей пружины. Уже при зазоре в несколько миллиметров между контактами возникает дуга. Ее интенсивность и длительность напрямую зависят от величины коммутируемого тока и момента расхождения контактов.
- Гашение и восстановление изоляции. Дуга существует не более 5 — 15 миллисекунд. После перехода тока через ноль металлическая плазма полностью деионизируется, и зазор приобретает диэлектрическую прочность, значительно превышающую номинальное напряжение сети. Выключатель готов к повторному включению или остается в отключенном положении.
Роль управления и защиты
Вакуумный выключатель 10 кВ управляется через релейную защиту и автоматику. При возникновении короткого замыкания токовые реле фиксируют превышение уставки и подают импульс на электромагнит отключения. Время срабатывания собственно выключателя составляет примерно 0,03 — 0,06 секунды, а полный цикл отключения вместе с защитой редко превышает 0,1 секунды.
Для высоковольтных двигателей используется синхронная или опережающая коммутация, когда момент отключения смещается таким образом, чтобы разрыв происходил при минимальной энергии дуги. Это предотвращает возникновение перенапряжений, опасных для изоляции обмоток. Современные микропроцессорные терминалы позволяют тонко настраивать алгоритмы работы выключателя под конкретный тип нагрузки.
Особенности эксплуатации и технического обслуживания
Вакуумные выключатели считаются обслуживаемыми аппаратами с увеличенным межремонтным интервалом. В отличие от масляных выключателей, которые требуют контроля уровня и качества масла, вакуумные камеры герметичны на весь срок службы. Контроль состояния сводится к измерению сопротивления изоляции и проверке хода контактов.
Основным параметром, требующим периодического контроля, является вакуумная плотность. Для этого проводят испытания повышенным напряжением. Если вакуум потерян, камера не способна погасить дугу, и выключатель выходит из строя. В распределительных ячейках КРУ обычно предусмотрена блокировка, запрещающая выполнение операций при неисправности выключателя или откате тележки.
Типовые неисправности и способы их устранения
- Отказ включения или отключения. Причина часто кроется в залипании механизма свободного расцепления или в отсутствии запасенной энергии в пружинном приводе. Рекомендуется проверка взвода пружин и целостности обмоток электромагнитов.
- Повышенное сопротивление контактов. Со временем контактные поверхности могут окисляться или покрываться нагаром. Это выявляется по нагреву контактного соединения с помощью тепловизора. Требуется зачистка или замена контактных элементов.
- Разгерметизация ВДК. Критическая неисправность, при которой камера теряет вакуум. Признаком служит характерное мерцание дуги и резкое снижение изоляционных свойств. Камера подлежит обязательной замене в сборе.
Сравнение с альтернативными коммутационными аппаратами
В распределительных устройствах 10 кВ применяются также элегазовые и вакуумные выключатели. Вакуумные не имеют в составе газа, содержащего фтор, что делает их более экологичными. Они устойчивы к низким температурам, тогда как элегаз при высоком давлении может конденсироваться. Масляные выключатели для 10 кВ морально устарели из-за высокой пожарной опасности и сложности утилизации масла.
Вакуумные выключатели отличаются низким износом дугогасительных камер, благодаря чему ресурс по коммутационной стойкости достигает 30 000 — 50 000 операций включения-отключения номинального тока и 30 — 50 циклов отключения тока короткого замыкания. Это значительно превосходит возможности масляных выключателей, которые требовали замены масла после каждых 5 — 10 отключений коротких замыканий.
Перспективы применения в современных КРУ
В условиях цифровой трансформации энергетики вакуумные выключатели 10 кВ все чаще оснащаются интеллектуальными приводами. Такие приводы имеют встроенные контроллеры, которые отслеживают состояние износа механизма, измеряют время срабатывания и прогнозируют остаточный ресурс. Ячейки КРУ комплектуются датчиками частичных разрядов, что позволяет выявлять развивающиеся дефекты на ранней стадии без отключения оборудования.
Современные разработки направлены на повышение быстродействия и снижение ударных механических нагрузок. Применение новых материалов для контактов и керамики для корпусов ВДК позволяет увеличить номинальные токи до 1250 А и тем самым расширить область применения вакуумных выключателей в сетях с высокой плотностью нагрузки.
Для корректной эксплуатации вакуумного выключателя 10 кВ необходимо строго соблюдать требования заводской документации в части регулировки хода контактов, усилия нажатия и испытательного напряжения. Любое отклонение от регламента может привести к преждевременному износу камеры или отказам при отключении аварийных токов.
В итоге, современный вакуумный выключатель в ячейке КРУ представляет собой надежное устройство, обеспечивающее безопасность персонала и оборудования. Его безаварийная работа достигается за счет продуманной физики гашения дуги, качественного изготовления компонентов и своевременного контроля параметров в процессе эксплуатации.
Сводная таблица данных
В таблице ниже систематизированы основные технические характеристики, параметры функционирования, этапы коммутации и сравнительные данные вакуумного выключателя 10 кВ, работающего в распределительных ячейках КРУ, в строгом соответствии с приведенным текстом статьи.
| Категория/Параметр | Значение/Характеристика | Примечание (из текста) |
|---|---|---|
| Параметры вакуума в ВДК | 1·10⁻⁵ — 1·10⁻⁷ мм рт. ст. | Глубокий вакуум внутри дугогасительной камеры |
| Среда гашения дуги | Ионизированные пары металла (хром, медь) | |
| Номинальные токи и стойкость | Длительный номинальный ток: до 630 А | Способен длительно пропускать |
| Ток термической стойкости: 20 — 40 кА | Кратковременно выдерживает | |
| Время термической стойкости: 3 — 4 секунды | Длительность воздействия тока КЗ | |
| Временные характеристики | Скорость сближения контактов при включении: 0,5 — 0,8 м/с | Этап включения |
| Время горения дуги: не более 5 — 15 миллисекунд | Этап гашения и восстановления изоляции | |
| Собственное время срабатывания выключателя: 0,03 — 0,06 секунды | Время от подачи импульса до размыкания | |
| Тип привода | Пружинный (основной) | Накапливает энергию сжатием мощных пружин |
| Реже: электромагнитный или моторный пружинный | Альтернативные варианты исполнения | |
| Коммутационный ресурс | 30 000 — 50 000 операций включения-отключения | Ресурс по номинальному току |
| 30 — 50 циклов отключения тока короткого замыкания | Ресурс по току КЗ | |
| Полный цикл отключения (с защитой) | Редко превышает 0,1 секунды | Совместное время работы защиты и выключателя |
| Материал контактов ВДК | Композиция на основе хрома и меди | Минимизация сварочного эффекта |
| Типовые неисправности | Отказ включения/отключения | Залипание механизма, отсутствие энергии в приводе |
| Повышенное сопротивление контактов | Окисление или нагар | |
| Разгерметизация ВДК | Потеря вакуума, камера подлежит замене | |
| Сравнение с альтернативами | Экологичность: не содержит фтор (в отличие от элегаза) | Вакуумный выключатель |
| Устойчивость к низким температурам (в отличие от элегаза) | Вакуумный выключатель |
Частые вопросы по теме (FAQ)
Как происходит гашение электрической дуги в вакуумном выключателе 10 кВ, если в камере нет газа?
В вакуумной дугогасительной камере (ВДК) дуга возникает не за счет ионизации газа, а из-за ионизированных паров металла, которые испаряются с поверхности контактов под воздействием высокой температуры. Когда ток проходит через естественный ноль, плотность плазмы мгновенно падает, ионы и электроны разлетаются, конденсируясь на стенках камеры. Из-за отсутствия молекул газа дуга гаснет за микросекунды. Этот процесс называется высокой восстанавливающейся электрической прочностью вакуумного промежутка.
Какой тип привода используется в вакуумном выключателе 10 кВ для ячеек КРУ и почему?
В стандартном исполнении чаще всего используется пружинный привод. Он накапливает энергию за счет сжатия мощных пружин. Операция включения высвобождает эту энергию, что гарантирует стабильную скорость движения контактов независимо от действий оператора. При исчезновении оперативного тока пружины могут быть взведены вручную, что делает КРУ с пружинным приводом особенно надежным в условиях нестабильного электроснабжения.
Каковы сроки и скорость срабатывания вакуумного выключателя 10 кВ при отключении короткого замыкания?
Время срабатывания самого выключателя составляет примерно 0,03–0,06 секунды. Полный цикл отключения вместе с релейной защитой редко превышает 0,1 секунды. Длительность горения дуги при этом составляет не более 5–15 миллисекунд. После перехода тока через ноль металлическая плазма полностью деионизируется, и зазор приобретает диэлектрическую прочность, значительно превышающую номинальное напряжение сети.
Каков ресурс вакуумного выключателя 10 кВ по коммутационной стойкости?
Ресурс вакуумных выключателей по коммутационной стойкости достигает 30 000–50 000 операций включения-отключения номинального тока и 30–50 циклов отключения тока короткого замыкания. Это значительно превосходит возможности масляных выключателей, которые требовали замены масла после каждых 5–10 отключений коротких замыканий.
Какая критическая неисправность может возникнуть у вакуумного выключателя и как она выявляется?
Критической неисправностью является разгерметизация вакуумной дугогасительной камеры (ВДК). Признаком служит характерное мерцание дуги и резкое снижение изоляционных свойств. Вакуумная камера герметична на весь срок службы, а её проверка сводится к измерению сопротивления изоляции и хода контактов. Для контроля вакуумной плотности проводят испытания повышенным напряжением. При потере вакуума камера не способна погасить дугу и подлежит обязательной замене в сборе.
