Принцип действия нефтеловушки: гравитационное разделение фаз
В основе работы нефтеловушки на промышленных очистных сооружениях нефтеперерабатывающего завода лежит фундаментальный закон физики — разница в плотности между нефтепродуктами и водой. Плотность сырой нефти и её производных (мазут, дизель, керосин) составляет от 730 до 950 кг/м³, в то время как плотность воды близка к 1000 кг/м³. Эта разница заставляет капли нефти и масла всплывать на поверхность, а механические примеси (песок, окалина) — оседать на дно. Нефтеловушка, также известная как отстойник гравитационного типа или тангенциальный сепаратор, проектируется так, чтобы создать идеальные гидравлические условия для завершения этого процесса за минимальное время.
Сточные воды НПЗ поступают в приёмную камеру нефтеловушки, где происходит первичное гашение напора и усреднение потока. Крупные фракции загрязнений задерживаются решётками или ситами на входе. После этого вода направляется в основную отстойную зону, где скорость потока искусственно снижается до 3–5 мм/с. При такой низкой турбулентности мелкодисперсные капли нефти (диаметром от 80 до 200 мкм) успевают всплыть на поверхность. Время пребывания воды в отстойной зоне составляет от 1,5 до 3 часов в зависимости от производительности сооружения и расчётной степени очистки.
Конструктивные элементы и гидравлический режим

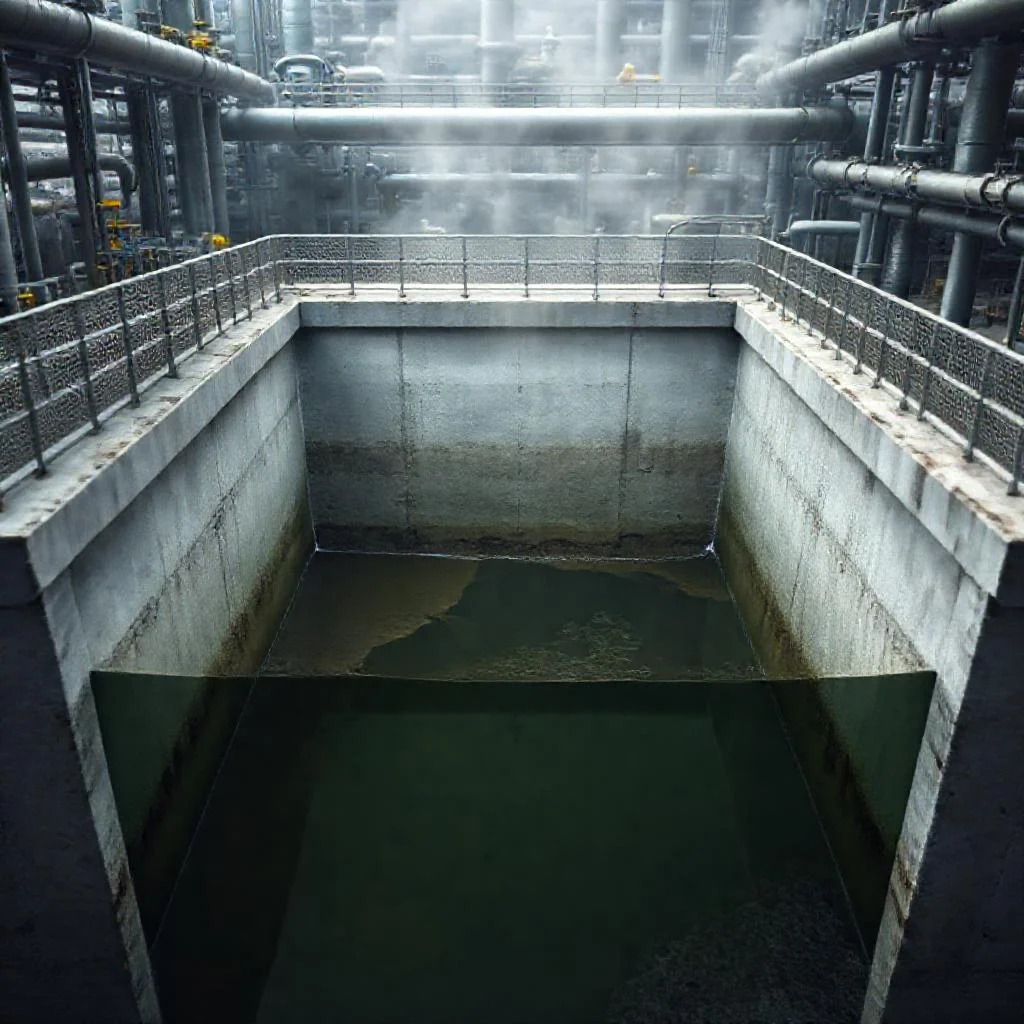

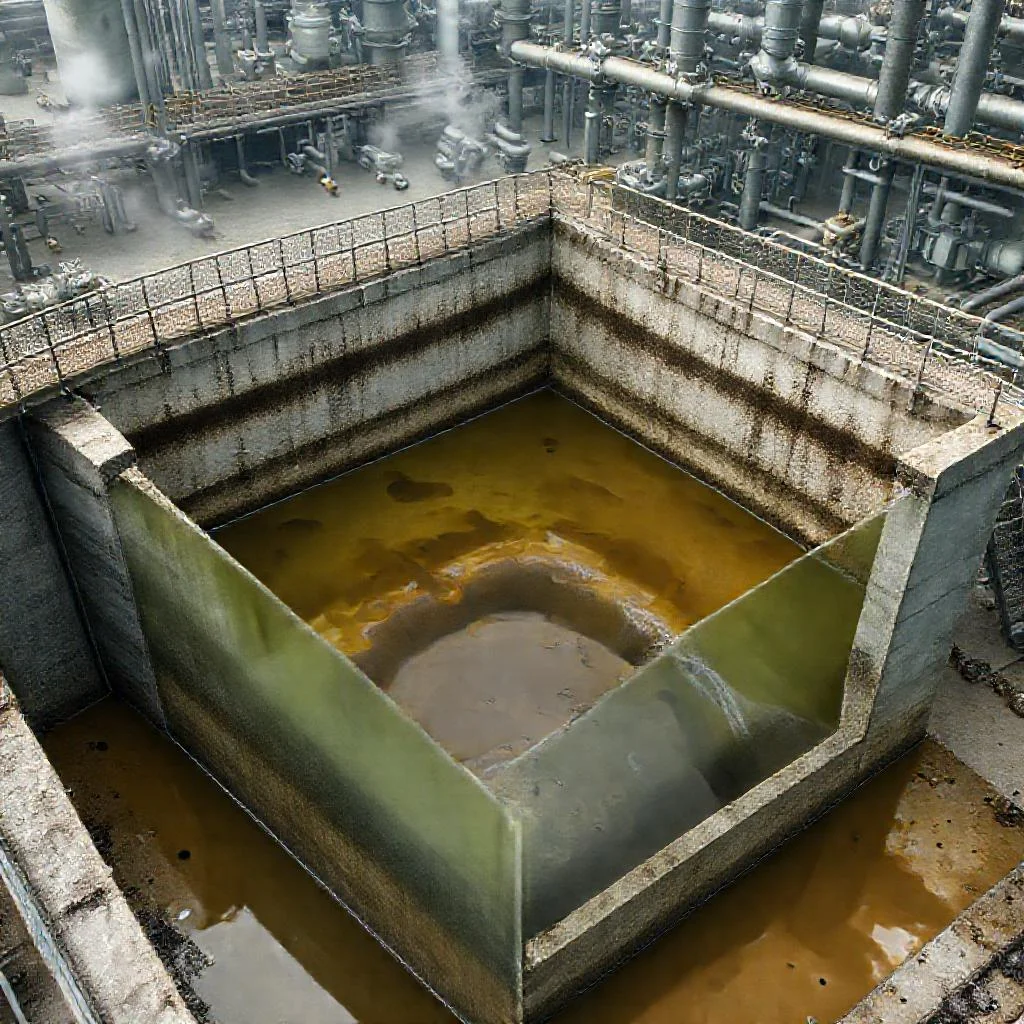

Типовая горизонтальная нефтеловушка представляет собой железобетонный или стальной резервуар прямоугольной формы, разделённый на несколько секций. Глубина рабочей зоны обычно составляет 2–4 метра, ширина — от 6 до 12 метров, длина может достигать 30–50 метров и более. Эти габариты диктуются необходимостью обеспечить ламинарный режим течения без зон застойных течений и вихрей. Для равномерного распределения потока по ширине ловушки в начале и в конце отстойной зоны устанавливают распределительные и сборные перегородки — щиты с затопленными отверстиями или водосливами с зубчатым краем.
Ключевым элементом конструкции является система сбора всплывшей нефти. Поверхностный слой нефтепродуктов толщиной от нескольких миллиметров до десятков сантиметров удаляется с помощью поворотных или стационарных скребковых механизмов, а также вращающихся щелевых труб (нефтесборных лотков). Эти устройства работают по принципу тонкослойного слива верхнего слоя жидкости. Скорость вращения или движения скребков синхронизирована с уровнем воды в ловушке. Собранная нефть по самотёчным или напорным трубопроводам направляется в резервуары-накопители для последующей утилизации или возврата в технологический процесс.
Одновременно с нефтепродуктами на дне ловушки накапливается осадок — тяжёлые механические примеси. Для его удаления применяются цепные или скребковые транспортёры, которые перемещают ил к приямкам в начале сооружения. Глубина приямков обычно на 0,5–1,5 метра ниже основной отметки дна. Из приямков осадок удаляется гидроэлеваторами, насосами или эрлифтами. Правильная работа системы удаления осадка критически важна, так как его скопление уменьшает полезный объём ловушки и ухудшает качество отстаивания.
Тонкослойные модули и интенсификация процесса
Современные нефтеловушки на крупных НПЗ редко работают как классические гравитационные отстойники без дополнительных средств интенсификации. Для повышения эффективности и сокращения времени отстаивания внутри отстойной зоны устанавливают тонкослойные модули — блоки из гофрированных пластин или труб малого диаметра (30–50 мм). Такие модули создают параллельные каналы с фиксированным зазором, что позволяет значительно уменьшить высоту осаждения капли нефти. Эффективность тонкослойного отстаивания для частиц нефти размером до 50 мкм возрастает на 40–60% по сравнению с обычным отстойником.
Принцип работы тонкослойного блока основан на том, что мелкие капли нефти проходят меньший путь до контакта с наклонной поверхностью пластины. Поднявшись до верхней стенки канала, капли сливаются в тонкую плёнку и направляются вверх, к зоне сбора. Блоки устанавливаются под углом 45–60 градусов к горизонту для обеспечения самопроизвольного скатывания осадка вниз. Материалом для изготовления пластин служит полипропилен или полиэтилен высокой плотности, устойчивый к агрессивной среде сточных вод НПЗ. Такая модернизация позволяет увеличить пропускную способность сооружения в 1,5–2 раза без расширения его габаритов.
Гидродинамика и расчёт эффективности
Инженерный расчёт нефтеловушки базируется на законе Стокса, который описывает скорость всплытия шарообразной капли в вязкой среде. Эксплуатационная эффективность зависит от вязкости сточной воды, которая сильно меняется в зависимости от температуры и концентрации эмульгаторов. Свежие сточные воды НПЗ (температурой 30–40 °C) имеют вязкость в 1,5–2 раза ниже, чем охлаждённые до 10 °C, что напрямую влияет на скорость разделения фаз. Номинальная эффективность улавливания свободных нефтепродуктов в правильно спроектированной гравитационной ловушке достигает 85–95% по нефтепродуктам.
Однако критически важно понимать, что нефтеловушка не способна удалять растворённые углеводороды (фенолы, бензол, толуол) и стойкие эмульсии. Для этих целей после ловушки устанавливают флотаторы, сорбционные фильтры или биохимические пруды. На современных НПЗ комбинация из двух последовательно установленных нефтеловушек позволяет снизить концентрацию нефтепродуктов с исходных 500–3000 мг/л до 50–100 мг/л. Далее вода проходит через механические фильтры и блоки тонкой очистки.
Особенности эксплуатации на НПЗ
Специфика нефтеловушек на нефтеперерабатывающих заводах связана с высокой изменчивостью состава стоков. В зависимости от производственного цикла, в воду могут попадать тяжёлые смолы, полиароматические углеводороды, сероводород, а также реагенты для деэмульсации. Для поддержания стабильной работы нефтеловушки на входе часто устанавливают камеры хлопьеобразования, где дозируются коагулянты (сульфат алюминия или хлорид железа) и флокулянты. Это позволяет разрушать эмульсии и увеличивать размер капель нефти, что значительно повышает скорость всплытия и общую степень очистки.
Контроль за работой ловушки включает постоянный мониторинг уровня слоя нефтепродуктов и осадка. Автоматизированные системы управления на базе ультразвуковых и ёмкостных датчиков позволяют оперативно включать скребковые механизмы и насосы при накоплении определённого слоя. Нормативной документацией (например, ГОСТ Р 58540–2019) регламентируется периодичность очистки ловушки от осадка — не реже одного раза в 10–15 суток при нормальной нагрузке. Нарушение графика удаления осадка приводит к его закисанию, выделению сероводорода и ухудшению санитарно-гигиенических условий на территории очистных сооружений.
Эффективность и экономическая целесообразность
Несмотря на кажущуюся простоту, гравитационная нефтеловушка остаётся наиболее экономичным методом первичной очистки нефтесодержащих стоков на НПЗ. Капитальные затраты на её строительство относительно невысоки, а эксплуатационные расходы сводятся в основном к затратам на электроэнергию для привода скребков и насосов, а также на утилизацию собранного нефтешлама. Современные конструкции с тонкослойными модулями позволяют достичь эффекта, сопоставимого с более дорогими методами (напорная флотация), но без использования химических реагентов и сжатого воздуха.
Собранные нефтепродукты после отстоя в специальных резервуарах (отстойниках-разделителях) могут быть направлены на вторичную переработку или использованы как компонент топлива. Содержание воды в собранной ловушкой нефти обычно не превышает 1–5%. Уловленный осадок обезвоживается на центрифугах или шнековых прессах и вывозится на полигоны захоронения либо сжигается в специальных печах. Таким образом, нефтеловушка выполняет не только экологическую, но и ресурсосберегающую функцию, возвращая ценный продукт в производственный цикл.
- Типовая концентрация нефтепродуктов на входе в нефтеловушку НПЗ — от 200 до 3000 мг/л в зависимости от технологического узла.
- Рекомендуемая скорость потока в отстойной зоне для гарантированного осаждения частиц нефти диаметром более 100 мкм — не выше 5 мм/с.
- Нормативный остаток нефтепродуктов на выходе из гравитационного отстойника первой ступени — не более 100 мг/л для подачи на флотатор.
- КПД удаления взвешенных веществ в гравитационной ловушке достигает 70–80% при корректном гидравлическом режиме.
Аварийные режимы и резервирование
На промышленных очистных сооружениях НПЗ всегда предусматривается резервирование нефтеловушек — минимум два параллельных канала или две секции общей производительностью не ниже расчётного максимального притока. Это необходимо для проведения планового технического обслуживания и ремонтов без остановки очистки сточных вод. В случае аварийного сброса высококонцентрированных нефтепродуктов (прорыв эмульсии из технологических аппаратов) ловушка может не справиться с пиковой нагрузкой. Для таких ситуаций проектируются аварийные буферные пруды-отстойники, способные аккумулировать загрязнённый сток до момента нормализации работы основной линии.
Современные тенденции модернизации нефтеловушек направлены на внедрение автоматизированных систем управления с прогнозирующими алгоритмами. Датчики анализа углеводородов в режиме реального времени передают данные на центральный пульт управления, что позволяет оперативно регулировать расход сточных вод или подпитывать поток свежей технической водой для снижения концентрации. Полностью автономная работа нефтеловушки без участия оператора достигается редко из-за необходимости контроля за состоянием движущихся частей скребковых механизмов и цепей, подверженных коррозии и абразивному износу.
Сводная таблица данных
В таблице ниже представлены ключевые параметры, характеристики и режимы работы нефтеловушки на промышленных очистных сооружениях НПЗ, систематизированные на основе данных из приведенной статьи.
| Параметр / Характеристика | Значение / Диапазон | Примечание / Детали |
|---|---|---|
| Плотность нефтепродуктов (сырая нефть, мазут, дизель, керосин) | 730–950 кг/м³ | Обеспечивает гравитационное всплытие относительно воды |
| Плотность воды | ~1000 кг/м³ | — |
| Скорость потока в отстойной зоне | 3–5 мм/с | Условие для всплытия капель нефти диаметром 80–200 мкм |
| Время пребывания воды в отстойной зоне | 1,5–3 часа | Зависит от производительности и требуемой степени очистки |
| Глубина рабочей зоны | 2–4 метра | — |
| Ширина нефтеловушки | 6–12 метров | — |
| Длина нефтеловушки | 30–50+ метров | — |
| Температура свежих сточных вод НПЗ | 30–40 °C | Вязкость в 1,5–2 раза ниже, чем при 10 °C |
| Номинальная эффективность улавливания свободных нефтепродуктов | 85–95% | Для правильно спроектированной гравитационной ловушки |
| Концентрация нефтепродуктов на входе (характерный диапазон) | 200–3000 мг/л | Зависит от технологического узла |
| Концентрация нефтепродуктов на выходе (после двух нефтеловушек) | 50–100 мг/л | — |
| Увеличение эффективности тонкослойного отстаивания для частиц до 50 мкм | 40–60% | По сравнению с обычным отстойником |
| Диаметр труб тонкослойных модулей | 30–50 мм | — |
| Угол установки тонкослойных блоков к горизонту | 45–60 градусов | Для самопроизвольного скатывания осадка |
| Увеличение пропускной способности при установке тонкослойных модулей | в 1,5–2 раза | Без расширения габаритов сооружения |
| Рекомендуемая скорость потока для осаждения частиц нефти диаметром более 100 мкм | не выше 5 мм/с | — |
| Нормативный остаток нефтепродуктов на выходе из ловушки первой ступени | не более 100 мг/л | Для подачи на флотатор |
| КПД удаления взвешенных веществ | 70–80% | При корректном гидравлическом режиме |
| Периодичность очистки ловушки от осадка (по ГОСТ Р 58540–2019) | не реже 1 раза в 10–15 суток | При нормальной нагрузке |
| Содержание воды в собранной нефти | 1–5% | — |
| Глубина приямков ниже основной отметки дна | 0,5–1,5 метра | Для сбора осадка |
Частые вопросы по теме (FAQ)
Какой физический принцип лежит в основе работы нефтеловушки на НПЗ?
В основе работы нефтеловушки лежит гравитационное разделение фаз за счет разницы в плотности. Плотность сырой нефти и её производных составляет от 730 до 950 кг/м³, в то время как плотность воды близка к 1000 кг/м³. Эта разница заставляет капли нефти и масла всплывать на поверхность, а механические примеси — оседать на дно. Процесс интенсифицируется за счет снижения скорости потока в отстойной зоне до 3–5 мм/с.
Какая номинальная эффективность очистки достигается в гравитационной нефтеловушке?
Номинальная эффективность улавливания свободных нефтепродуктов в правильно спроектированной гравитационной ловушке достигает 85–95% по нефтепродуктам. На современных НПЗ комбинация из двух последовательно установленных нефтеловушек позволяет снизить концентрацию нефтепродуктов с исходных 500–3000 мг/л до 50–100 мг/л.
Как тонкослойные модули улучшают работу нефтеловушки?
Тонкослойные модули (блоки из гофрированных пластин или труб диаметром 30–50 мм) создают параллельные каналы с фиксированным зазором, что значительно уменьшает высоту осаждения капли нефти. Эффективность тонкослойного отстаивания для частиц нефти размером до 50 мкм возрастает на 40–60% по сравнению с обычным отстойником. Такая модернизация позволяет увеличить пропускную способность сооружения в 1,5–2 раза без расширения его габаритов.
Какие загрязнения нефтеловушка НПЗ не способна удалить?
Нефтеловушка не способна удалять растворённые углеводороды (фенолы, бензол, толуол) и стойкие эмульсии. Для этих целей после ловушки устанавливают флотаторы, сорбционные фильтры или биохимические пруды. Нормативный остаток нефтепродуктов на выходе из гравитационного отстойника первой ступени для подачи на флотатор составляет не более 100 мг/л.
Как часто необходимо удалять осадок из нефтеловушки на НПЗ?
Согласно нормативной документации (например, ГОСТ Р 58540–2019), периодичность очистки ловушки от осадка регламентируется не реже одного раза в 10–15 суток при нормальной нагрузке. Нарушение графика удаления осадка приводит к его закисанию, выделению сероводорода и ухудшению санитарно-гигиенических условий на территории очистных сооружений.
