Автоматический воздухоотводчик на котле: устройство, принцип работы и технические нюансы
Эффективная работа отопительного контура невозможна без удаления воздуха, который неизбежно попадает в систему при заполнении теплоносителем и в процессе эксплуатации. Воздушные пробки становятся причиной кавитации насоса, неравномерного прогрева радиаторов, коррозии металла и снижения теплоотдачи. Наиболее технологичным решением этой задачи является автоматический воздухоотводчик — клапан, не требующий ручного вмешательства для стравливания газов. В контексте настенных и напольных котлов это устройство часто называют краном Маевского, хотя технически кран Маевского — это ручная игольчатая арматура. Автоматический аналог работает по иному физическому принципу и имеет более сложную конструкцию.
Конструкция автоматического воздухоотводчика

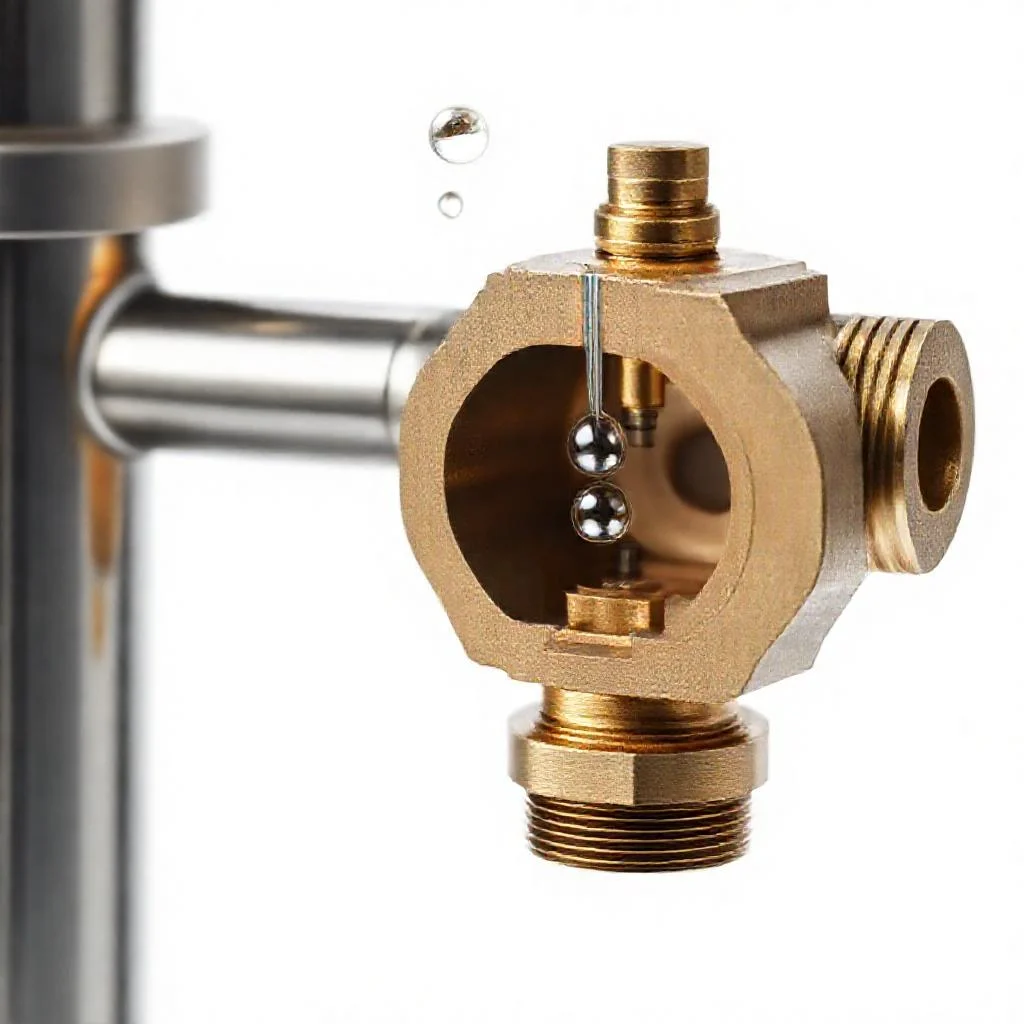

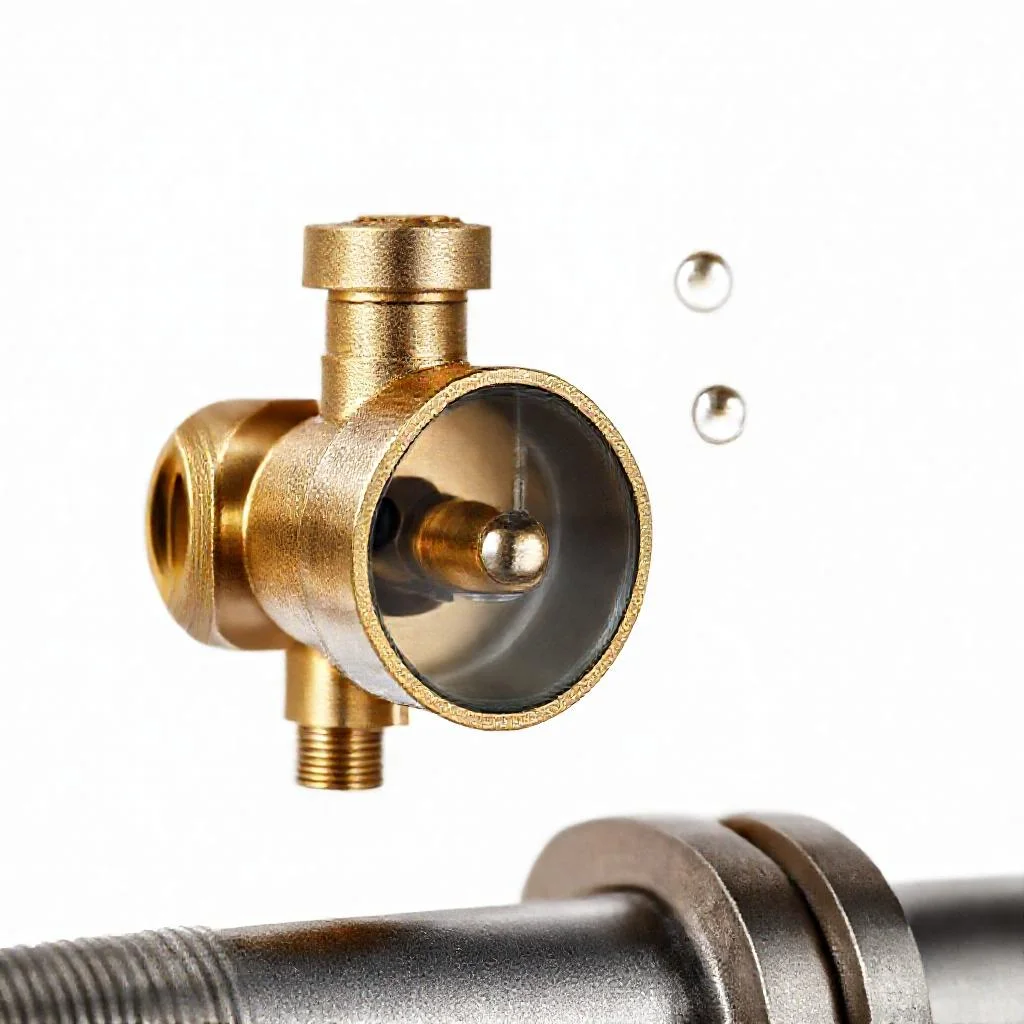

Типовой автоматический воздухоотводчик для котла состоит из корпуса, поплавкового механизма, рычага, подпружиненного золотника и выпускного ниппеля. Корпус чаще всего изготавливается из латуни, реже — из нержавеющей стали или никелированной бронзы. Внутри корпуса размещается полый поплавок из полипропилена или другого материала с плотностью ниже плотности воды. Этот поплавок шарнирно соединен с рычажным механизмом, который управляет запорным элементом — иглой или резиновой мембраной. Сверху устройство закрывается колпачком с отверстием для выхода воздуха, который выполняет одновременно функцию защиты от пыли и регулировки.
Ключевой элемент системы — золотник с пружиной. В зависимости от производителя и класса арматуры, пружина может быть выполнена из нержавейки или латуни с антикоррозийным покрытием. Усилие пружины рассчитано таким образом, чтобы золотник надежно закрывал седло при нормальном давлении теплоносителя и открывался только при накоплении воздуха в верхней части камеры. Размеры корпуса стандартизированы: наиболее распространены модели с присоединительной резьбой 1/2 дюйма (15 мм) или 3/8 дюйма (10 мм). Подключение к котлу осуществляется вертикально, строго в верхней точке теплообменника или гидравлической группы.
Механизм работы: роль закона Архимеда
Принцип действия автоматического воздухоотводчика основан на вытеснении жидкости газом и использовании разницы плотностей. Вода плотнее воздуха, поэтому в камере отводчика, расположенной в высшей точке контура, через некоторое время работы системы скапливаются пузырьки газа. Эти пузырьки поднимаются вверх корпуса и постепенно вытесняют теплоноситель из внутренней полости. Уровень воды в камере падает, и поплавок опускается вслед за уровнем жидкости. В нижнем положении поплавок через рычаг надавливает на толкатель игольчатого клапана, который открывается.
Как только клапан открывается, сжатый воздух под давлением теплоносителя (обычно 1,5–2,5 бара в бытовых системах) устремляется наружу через выпускной ниппель. Процесс стравливания продолжается до тех пор, пока из полости не выйдет практически весь газ. Когда воздух полностью удален, свободное пространство вновь заполняется водой из системы. Вода поднимает поплавок вверх, рычаг освобождает золотник, и пружина закрывает клапан. Этот цикл повторяется каждый раз, когда в контуре образуется новая порция воздуха — при доливе теплоносителя, нагреве воды или химической реакции выделения водорода.
Важная особенность: автоматический воздухоотводчик не является идеальным герметизатором. Даже в закрытом положении возможно микропропускание воды через уплотнение золотника при загрязнении. Поэтому современные модели оснащаются дополнительным резиновым или силиконовым уплотнителем на игле, а некоторые производители применяют мембранный затвор вместо игольчатого, что повышает надежность.
Классификация воздухоотводчиков для котлов
По конструктивному исполнению различают прямые, угловые и радиаторные модели. Для встраивания непосредственно в котел чаще всего используются прямые воздухоотводчики с вертикальным выходом. При горизонтальной прокладке трубопровода или ограниченном пространстве применяются угловые варианты, у которых выпускное отверстие повернуто на 90 градусов. Отдельно стоят специализированные отводчики для котлов с принудительной циркуляцией — они имеют усиленный золотник, способный выдерживать высокое давление и частые циклы срабатывания. В дорогих моделях используется прецизионная обработка седла клапана, что исключает прикипание иглы к корпусу.
По материалу уплотнений воздухоотводчики делятся на латунные с полимерным поплавком (основная масса на рынке) и стальные с тефлоновым покрытием. Некоторые производители, например компания Spirax Sarco или Ventomat, выпускают модели с термостатическим запорным элементом, который перекрывает выход воздуха при контакте с паром, предотвращая выброс горячего теплоносителя при аварийном вскипании воды. Для котлов на твердом топливе с открытой системой отопления рекомендуется выбирать модели с максимально большим проходным сечением, чтобы обеспечить быстрое сброс больших объемов воздуха при растопке.
Установка и особенности эксплуатации
Автоматический воздухоотводчик монтируется на котле строго в вертикальном положении, с выпускным отверстием, направленным вверх. Допустимое отклонение от вертикали не превышает 10-15 градусов, иначе поплавок заклинивает в неправильном положении, и устройство перестает работать. Место установки — самая высокая точка теплообменника или группа безопасности котла, где воздух скапливается в первую очередь. Для защиты от загрязнений перед отводчиком обязательно устанавливается запорный шаровый кран или специальный отсекающий клапан (MV-клапан). Это позволяет отключать и демонтировать устройство для очистки или замены без слива теплоносителя из всей системы.
При монтаже на настенных газовых котлах часто используется комбинированные группы безопасности, где воздухоотводчик объединен с манометром и предохранительным клапаном. Не рекомендуется размещать между котлом и отводчиком участки труб с резким сужением или фильтры грубой очистки — это создает зону пониженного давления и способствует выделению растворенного воздуха. Рабочее давление для большинства бытовых моделей составляет от 0,5 до 6 бар. Максимальная температура теплоносителя не должна превышать 110-120°C. В системах с антифризом на основе этиленгликоля воздухоотводчики работают хуже из-за повышенной вязкости жидкости, что требует увеличения диаметра отводного канала.
Неисправности и методы их устранения
Наиболее частая проблема — залипание поплавка из-за загрязнения или коррозии. Признаками служат постоянное подтекание воды из ниппеля или полное отсутствие стравливания воздуха. Решение: отсечь клапан запорным краном, открутить колпачок, извлечь и промыть поплавок и камеру от накипи в лимонной кислоте. Если прокладка золотника потеряла эластичность, следует заменить воздухоотводчик целиком. Вторая распространенная неисправность — разрушение поплавка при гидроударе или замерзании. В этом случае поплавок теряет герметичность, заполняется водой и перестает всплывать, клапан остается постоянно открытым. Замена поплавка возможна, но проще купить новый отводчик.
Третья ситуация — образование отложений на седле клапана, что приводит к постоянной утечке теплоносителя. В запущенных случаях грязь забивает выпускное отверстие ниппеля, и воздух перестает выходить. Чистка ниппеля иглой или тонкой проволокой временно решает проблему. Если система отопления регулярно заполняется жесткой водой с высоким содержанием солей, срок службы автоматического воздухоотводчика сокращается до 1-2 лет. В таких условиях рекомендуется установка магнитных или полифосфатных фильтров на входе в котел. Также стоит учитывать, что при утечке теплоносителя через воздухоотводчик расход воды невелик (обычно не превышает 1-2 литров в сутки), но это приводит к падению давления в контуре и регулярному включению подпитки.
Отличие автоматического воздухоотводчика от крана Маевского
Важно понимать разницу между этими двумя устройствами, так как в быту их часто путают. Кран Маевского — это ручной игольчатый клапан, который открывается поворотом винта (ключом или отверткой). После стравливания воздуха его необходимо закрыть вручную. Такой кран ставится на каждом радиаторе для локального удаления воздуха при заполнении системы. Автоматический же отводчик не требует участия человека — он работает по описанному поплавковому механизму и нужен для непрерывной деаэрации высоких точек котла и главных стояков. Многие современные котлы уже имеют встроенный автоматический отводчик в верхней части теплообменника, и дополнительная установка не требуется. Однако в процессе замены или ремонта котла специалисты часто ставят внешний воздухоотводчик на подающую линию для надежности.
Выбор и рекомендации
При покупке автоматического воздухоотводчика для котла стоит обращать внимание на бренд и страну производства. Качественные устройства выпускают компании Danfoss, Valtec, Watts, Spirax Sarco и Ventomat. Китайские аналоги дешевле, но часто имеют нестабильное качество пластика поплавка и негерметичные уплотнения. Желательно выбирать модели со съемным верхним колпачком — это облегчает чистку. Для котлов с давлением выше 3 бар подходят только отводчики с рабочим давлением не менее 6 бар. В системах с температурой теплоносителя выше 110°C (например, в твердотопливных котлах) необходимо применять высокотемпературные версии с металлическим поплавком и термостойкой мембраной.
Оптимальный диаметр подключения для бытового газового котла — 1/2 дюйма. Не следует устанавливать воздухоотводчик на обратке котла, где температура ниже — воздух в этой зоне почти не выделяется из воды, и устройство будет бесполезно. Место установки должно быть доступно для осмотра, так как при запуске системы может потребоваться принудительное открытие клапана нажатием на ниппель. Один раз в год рекомендуется проводить профилактику: отключать клапан, промывать поплавок и проверять уплотнение золотника. При появлении признаков коррозии на корпусе устройство подлежит замене, так как проржавевшая латунь может треснуть при температурном расширении и вызвать аварийный выброс горячей воды.
Заключение
Автоматический воздухоотводчик — это компактное, но критически важное устройство для стабильной работы котла. Его безотказность напрямую влияет на долговечность теплообменника, эффективность циркуляции и уровень шума системы. Несмотря на простоту принципа, основанного на законе Архимеда, качество исполнения, материал корпуса и точность подгонки подвижных деталей решающим образом определяют ресурс работы. Правильный выбор модели, корректный монтаж в высшей точке контура и регулярный осмотр позволяют избежать большинства проблем с воздушными пробками и продлить срок службы отопительного оборудования на 10-15% при стандартной интенсивности эксплуатации.
Сводная таблица данных
В таблице ниже представлены ключевые характеристики, параметры и классификация автоматических воздухоотводчиков, используемых в котлах, основанные исключительно на данных из статьи. Данные структурированы для наглядного сравнения технических нюансов, материалов, условий эксплуатации и отличий от ручного крана Маевского.
| Параметр / Характеристика | Описание / Значение / Категория |
|---|---|
| Основной принцип работы | Основан на законе Архимеда (вытеснение жидкости газом, разница плотностей воды и воздуха) |
| Рабочее давление (бытовые системы) | 1,5–2,5 бар |
| Диапазон рабочего давления (большинство моделей) | от 0,5 до 6 бар |
| Максимальная температура теплоносителя | не превышать 110–120°C |
| Присоединительная резьба (распространенные модели) | 1/2 дюйма (15 мм) или 3/8 дюйма (10 мм) |
| Материал корпуса | Латунь (чаще всего), реже нержавеющая сталь или никелированная бронза |
| Материал поплавка | Полипропилен (или другой материал с плотностью ниже плотности воды) |
| Материал пружины золотника | Нержавейка или латунь с антикоррозийным покрытием |
| Тип затвора (уплотнения) | Игольчатый клапан (с резиновым/силиконовым уплотнителем) или мембранный затвор |
| Классификация по конструктивному исполнению | Прямые (с вертикальным выходом) |
| Угловые (выпускное отверстие повернуто на 90 градусов) | |
| Радиаторные | |
| Классификация по материалу уплотнений | Латунные с полимерным поплавком (основная масса) |
| Стальные с тефлоновым покрытием | |
| Особые модели (производители Spirax Sarco, Ventomat) | С термостатическим запорным элементом (перекрывает выход при контакте с паром) |
| Допустимое отклонение от вертикали при монтаже | Не превышает 10–15 градусов |
| Рекомендации для котлов на твердом топливе | Модели с максимально большим проходным сечением |
| Утечка теплоносителя при неисправности (расход) | Обычно не превышает 1–2 литров в сутки |
| Срок службы в системе с жесткой водой | Сокращается до 1–2 лет |
| Тип управления (в сравнении с краном Маевского) | Автоматический (не требует ручного вмешательства, работает по поплавковому механизму) |
| Назначение (в сравнении с краном Маевского) | Непрерывная деаэрация высоких точек котла и главных стояков (в отличие от крана Маевского для локального удаления воздуха на радиаторах) |
| Рекомендуемый бренд (качественные устройства) | Danfoss, Valtec, Watts, Spirax Sarco, Ventomat |
| Оптимальный диаметр подключения для бытового газового котла | 1/2 дюйма |
| Влияние на срок службы оборудования | Продлевает срок службы отопительного оборудования на 10–15% при стандартной интенсивности эксплуатации |
Частые вопросы по теме (FAQ)
Как работает поплавковый механизм автоматического воздухоотводчика?
Принцип действия основан на законе Архимеда и разнице плотностей воды и воздуха. В камере, расположенной в верхней точке котла, скапливаются пузырьки газа, которые вытесняют теплоноситель из внутренней полости. Уровень воды падает, поплавок опускается и через рычаг открывает подпружиненный золотник. Сжатый воздух под давлением 1,5–2,5 бар выходит через ниппель, пока газ не удалится полностью. После этого вода вновь заполняет полость, поднимает поплавок, и пружина закрывает клапан.
В чем разница между автоматическим воздухоотводчиком и краном Маевского?
Кран Маевского — это ручной игольчатый клапан, который открывается и закрывается вручную поворотом винта. Автоматический воздухоотводчик, установленный на котле, работает без участия человека: он использует поплавковый механизм для непрерывной деаэрации высоких точек теплообменника и главных стояков. Кран Маевского ставится на каждом радиаторе для локального удаления воздуха при заполнении системы, а автоматический отводчик предназначен для постоянного удаления газов без ручного вмешательства.
Почему из ниппеля воздухоотводчика постоянно подтекает вода?
Наиболее частая причина — залипание поплавка из-за загрязнения или коррозии. Также возможно образование отложений на седле клапана или разрушение поплавка при гидроударе, из-за чего клапан остается постоянно открытым. Для устранения проблемы следует отсечь клапан запорным краном, открутить колпачок, извлечь и промыть поплавок и камеру от накипи в лимонной кислоте. Если прокладка золотника потеряла эластичность, устройство необходимо заменить целиком.
Как правильно установить воздухоотводчик на котел?
Устройство монтируется строго вертикально, с выпускным отверстием, направленным вверх. Допустимое отклонение от вертикали — не более 10–15 градусов, иначе поплавок заклинивает. Место установки — самая высокая точка теплообменника или группа безопасности котла. Для бытового газового котла оптимальный диаметр подключения — 1/2 дюйма. Перед отводчиком обязательно устанавливается запорный шаровый кран для возможности демонтажа без слива теплоносителя. Не рекомендуется устанавливать устройство на обратке котла, где воздух почти не выделяется.
Какой срок службы автоматического воздухоотводчика и как его продлить?
При заполнении системы жесткой водой с высоким содержанием солей срок службы сокращается до 1–2 лет. Для продления ресурса рекомендуется установка магнитных или полифосфатных фильтров на входе в котел. Один раз в год необходимо проводить профилактику: отключать клапан, промывать поплавок и проверять уплотнение золотника. При появлении коррозии на корпусе устройство подлежит замене, так как проржавевшая латунь может треснуть при температурном расширении.
