Организация хранения диэлектрических средств защиты в ЗРУ: нормативы и практика
Хранение диэлектрических средств защиты в закрытых распределительных устройствах (ЗРУ) напрямую влияет на безопасность персонала и срок службы оборудования. Несоблюдение условий приводит к потере эластичности резины, образованию микротрещин и снижению электрической прочности. Каждое нарушение целостности изоляции — это риск электротравмы или короткого замыкания. Ниже приведены требования, основанные на действующих правилах технической эксплуатации электроустановок (ПТЭЭП) и инструкциях по охране труда (ИОТ).
Общие принципы размещения инвентаря
Помещение ЗРУ само по себе является зоной повышенной опасности. Поэтому средства защиты нельзя располагать в проходах, у нагревательных приборов или вблизи токоведущих частей. Температура в зоне хранения должна быть в пределах от 0 до 25 градусов Цельсия. Относительная влажность воздуха не должна превышать 70 процентов. Прямое попадание солнечного света на диэлектрическую резину категорически исключается. Ультрафиолет разрушает каучук, делая его хрупким.

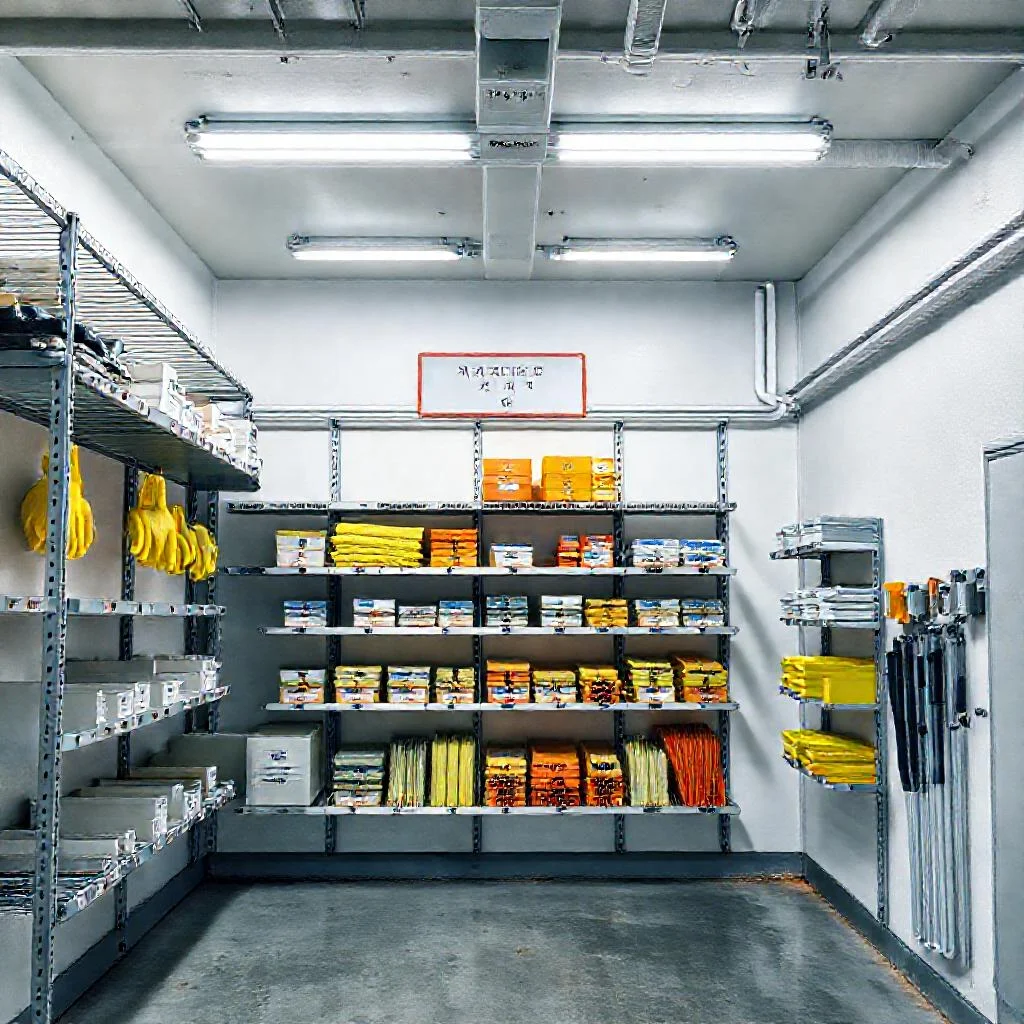

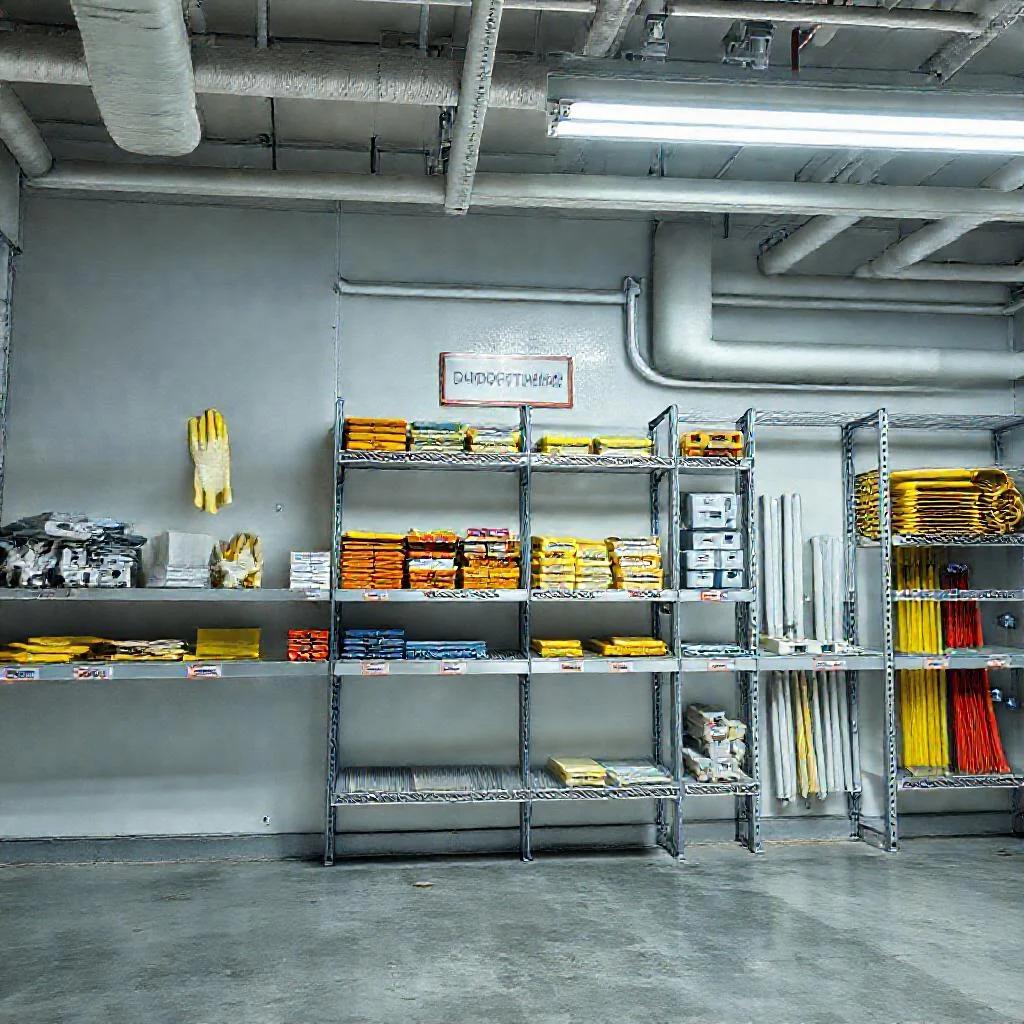

Правильная организация хранения начинается с выделения отдельного шкафа или стеллажа. Этот участок маркируется знаком безопасности «Средства защиты». Дверцы шкафа должны открываться полностью, чтобы обеспечить свободный доступ. Нельзя хранить диэлектрические изделия вплотную к стенам, особенно если штукатурка отсыревает. Зазор от стены до стеллажа должен быть не менее 10-15 сантиметров для вентиляции.
Требования к диэлектрическим перчаткам
Перчатки — самый часто используемый элемент защиты в ЗРУ напряжением до 1000 В и выше. Исключение составляют операции с токоведущими частями, находящимися под напряжением выше 1000 В, где перчатки применяются как дополнительная защита вместе с изолирующими штангами. Основной враг перчаток — механические повреждения: проколы, порезы, разрывы.
- Положение при хранении. Перчатки хранятся только в расправленном виде. Запрещается сворачивать их в рулон, складывать пополам или загибать края.
- Специфика размещения. Для хранения используются специальные держатели или полки, исключающие касание перчаток друг с другом. Если держателей нет, каждую пару кладут на отдельную полку манжетами вверх.
- Защита от внешних факторов. Внутрь перчаток нельзя вкладывать посторонние предметы (ключи, бирки). Это растягивает резину и создает локальные напряжения.
- Контроль состояния. Резиновые перчатки перед укладкой на хранение должны быть сухими. Влажная внутренняя поверхность приводит к размножению грибка и потери диэлектрических свойств.
Особенности хранения диэлектрических бот и галош
Обувь в электроустановках защищает от шагового напряжения и напряжения прикосновения. Боты применяются в установках от 1000 В и выше, галоши — до 1000 В. Основное требование — сохранение формы подошвы и отсутствие складок на голенище.
- Форма укладки. Галоши и боты хранятся на стеллажах в вертикальном положении. Голенище не должно быть загнуто или смято. Для фиксации формы внутрь можно вставлять легкие каркасные вкладыши из плотного картона (не оставляющего следов краски).
- Расстояние между парами. Каждая пара размещается так, чтобы не касаться соседней. Между рядами оставляется зазор для циркуляции воздуха.
- Условия для подошвы. Нельзя ставить обувь на ребристые или острые поверхности. Опорная площадь подошвы должна быть полностью свободна.
Изолирующие штанги и клещи: линейные и стационарные
Изолирующие штанги (оперативные, измерительные) и клещи относятся к основным средствам защиты. Они имеют значительную длину, поэтому требуют специальных условий хранения в ЗРУ. Основная задача — предотвратить изгиб рабочей части и повреждение изолирующего покрытия.
- Вертикальное размещение. Штанги длиной до 3 метров хранят в вертикальном положении. Для этого используются гнезда в полу или подвесные фиксаторы на стене. Верхний конец штанги не должен упираться в потолок.
- Горизонтальное хранение. Если высота помещения мала, допускается горизонтальное хранение на кронштейнах. Штанга должна лежать на двух опорах без провисания. Шаг опор — не более 1,5 метра.
- Изолирующие клещи. Хранятся в собранном состоянии, но в разжатом положении. Губки клещей не должны соприкасаться. Футляр для клещей должен иметь мягкую внутреннюю облицовку.
- Защита изоляции. Рабочая часть штанг и губки клещей закрываются чехлами из диэлектрической резины. Чехлы необходимо периодически (раз в квартал) встряхивать и проветривать.
Диэлектрические ковры и изолирующие подставки
Ковры применяются как дополнительная изолирующая защита в местах обслуживания электрооборудования. Подставки используются в сырых и неотапливаемых помещениях. Хранение ковров в ЗРУ имеет свои нюансы.
- Сворачивание в рулон. Ковры хранят свернутыми в рулон. Сгибать резину под прямым углом или складывать конвертом строго запрещено. Рулон должен быть свободным, без тугой намотки.
- Положение рулона. Рулон устанавливается вертикально или укладывается горизонтально на полку. При вертикальном хранении рулон не должен опираться на край стеллажа.
- Отсутствие нагрузки. На ковры нельзя ставить тяжелые предметы (инструмент, запасные части, книги). Давление выдавливает резину, снижая ее толщину и пробивное напряжение.
- Изолирующие подставки. Хранятся в разобранном виде (изоляторы отдельно, деревянный настил отдельно) в сухом проветриваемом месте. Фарфоровые изоляторы не должны соприкасаться друг с другом.
Указатели напряжения и переносные заземления
Указатели напряжения (УВН, УНН) относятся к контрольно-измерительным приборам. Их хранение в ЗРУ требует особой аккуратности из-за наличия электронных компонентов в современных моделях. Переносные заземления относятся к защитным средствам от наведенного напряжения.
- Указатели напряжения. Хранятся в защитных чехлах или кейсах. Датчики (щупы) закрываются колпачками. Элементы питания (батарейки) извлекаются, если прибор не используется более 1 месяца. Хранение рядом с силовыми кабелями не рекомендуется из-за наводок.
- Изолирующая часть указателя. Проверяется на отсутствие царапин. При хранении нельзя перетягивать корпус шнурами или веревками.
- Переносные заземления. Хранятся в разобранном состоянии. Штанги (штыри) отдельно, зажимы отдельно. Провода заземления наматываются на катушки. Категорически запрещается хранить заземления в свернутом состоянии без катушки — это приводит к излому медных жил.
- Маркировка мест. Каждое место хранения переносных заземлений должно быть подписано с указанием сечения провода и номинального напряжения.
Периодичность проверки и браковка
Даже идеально организованное хранение не отменяет обязательных проверок. Все диэлектрические средства защиты подлежат осмотру перед каждым использованием и плановым испытаниям повышенным напряжением. Периодичность испытаний регламентирована.
- Перчатки и боты. Испытываются 1 раз в 6 месяцев. Перед хранением после испытаний наносятся штампы с датой следующего испытания.
- Штанги и клещи. Проверяются 1 раз в 12 месяцев. Регистрируются в журнале учета средств защиты.
- Ковры. Испытываются 1 раз в 12 месяцев. Осмотр на наличие трещин и разрывов проводится перед заступлением на смену.
- Указатели напряжения. Проверка работоспособности проводится перед использованием. Полное освидетельствование — 1 раз в 12 месяцев.
Браковка проводится при любом повреждении: прокол, порез, расслоение резины, неотмывающиеся загрязнения (масло, кислота), отсутствие штампа об испытании. Бракованное средство защиты изымается из ЗРУ полностью. Хранение дефектных средств вместе с исправными в одном шкафу не допускается. Для брака устанавливается отдельный ящик с красной отметкой.
Влияние химической среды и влажности
ЗРУ могут располагаться вблизи химических производств или на территории подстанций с открытыми аккумуляторными батареями. Пары кислот и щелочей разрушают топологию диэлектриков. Если в помещении присутствуют агрессивные среды, хранение средств защиты организуется в герметичных шкафах с принудительной вентиляцией.
Влажность особенно опасна для изолирующих частей штанг и рукояток инструмента. Впитанная влага снижает поверхностное сопротивление. При хранении в условиях повышенной влажности (более 70 процентов) необходимо использовать силикагелевые осушители в шкафах. Замена силикагеля проводится по мере изменения цвета индикатора. Влажные средства защиты запрещается ставить на хранение — их предварительно сушат при комнатной температуре естественным способом без источников тепла.
Резюме для специалиста
Правильное хранение диэлектрических средств защиты в ЗРУ — это комплекс мер от выбора стеллажа до ежемесячного осмотра. Основные правила сводятся к следующим пунктам: чистота, сухость, отсутствие механического напряжения, защита от света и химии. Стеллажи нумеруются. Срок следующей проверки указывается на бирке средства защиты и в журнале. Персонал, обслуживающий ЗРУ, проходит инструктаж по правилам хранения не реже одного раза в год. Только соблюдение всей совокупности требований гарантирует, что в момент аварии или переключения средство защиты выполнит свою функцию и спасет жизнь. Игнорирование условий хранения делает любой диэлектрический материал потенциально опасным проводником. Ответственность за организацию хранения возлагается на руководителя подразделения.
Сводная таблица данных
В таблице ниже приведены ключевые параметры хранения, периодичность испытаний и особые требования для различных типов диэлектрических средств защиты в закрытых распределительных устройствах (ЗРУ). Данные строго соответствуют нормативам, описанным в тексте статьи.
| Тип средства защиты | Условия / Способ хранения | Ограничения и особые требования | Периодичность испытаний |
|---|---|---|---|
| Диэлектрические перчатки | Только в расправленном виде. На специальных держателях или на отдельных полках манжетами вверх. | Запрещено сворачивать в рулон, складывать пополам, загибать края. Внутрь нельзя вкладывать посторонние предметы (ключи, бирки). Перед хранением должны быть сухими. | 1 раз в 6 месяцев |
| Диэлектрические боты и галоши | На стеллажах в вертикальном положении. Голенище не должно быть загнуто или смято. Допускаются легкие каркасные вкладыши из плотного картона. | Каждая пара не должна касаться соседней. Нельзя ставить на ребристые или острые поверхности. Боты применяются в установках от 1000 В и выше, галоши — до 1000 В. | 1 раз в 6 месяцев |
| Изолирующие штанги | Вертикально (до 3 м) в гнездах пола или подвесных фиксаторах. Горизонтально на двух опорах без провисания (шаг опор не более 1,5 метра). | Верхний конец не должен упираться в потолок. Рабочая часть закрывается чехлами из диэлектрической резины. Чехлы проветриваются раз в квартал. | 1 раз в 12 месяцев |
| Изолирующие клещи | В собранном состоянии, но в разжатом положении. В футляре с мягкой внутренней облицовкой. | Губки клещей не должны соприкасаться. Губки закрываются чехлами из диэлектрической резины. | 1 раз в 12 месяцев |
| Диэлектрические ковры | Свернутыми в рулон. Рулон устанавливается вертикально или укладывается горизонтально на полку. | Запрещено сгибать под прямым углом или складывать конвертом. На ковры нельзя ставить тяжелые предметы. Рулон не должен быть туго намотан. | 1 раз в 12 месяцев |
| Изолирующие подставки | В разобранном виде (изоляторы отдельно, настил отдельно) в сухом проветриваемом месте. | Фарфоровые изоляторы не должны соприкасаться друг с другом. | Не указана |
| Указатели напряжения | В защитных чехлах или кейсах. Датчики (щупы) закрываются колпачками. | Элементы питания извлекаются, если прибор не используется более 1 месяца. Не рекомендуется хранение рядом с силовыми кабелями. Нельзя перетягивать корпус шнурами. | Полное освидетельствование 1 раз в 12 месяцев |
| Переносные заземления | В разобранном состоянии. Штанги отдельно, зажимы отдельно. Провода наматываются на катушки. | Запрещено хранить в свернутом состоянии без катушки. Место хранения маркируется с указанием сечения провода и напряжения. | Не указана |
Частые вопросы по теме (FAQ)
Какой температурный режим и влажность должны соблюдаться при хранении резиновых диэлектрических средств защиты в ЗРУ?
Температура в зоне хранения должна быть в пределах от 0 до 25 градусов Цельсия. Относительная влажность воздуха не должна превышать 70 процентов. Прямое попадание солнечного света на диэлектрическую резину категорически исключается.
Как правильно и в каком положении следует хранить диэлектрические перчатки?
Перчатки хранятся только в расправленном виде. Запрещается сворачивать их в рулон, складывать пополам или загибать края. Для хранения используются специальные держатели или полки, исключающие касание перчаток друг с другом. Если держателей нет, каждую пару кладут на отдельную полку манжетами вверх.
Какие требования предъявляются к хранению изолирующих штанг в ЗРУ?
Штанги длиной до 3 метров хранят в вертикальном положении с использованием гнезд в полу или подвесных фиксаторов на стене (верхний конец не должен упираться в потолок). Если высота помещения мала, допускается горизонтальное хранение на кронштейнах; штанга должна лежать на двух опорах без провисания, шаг опор — не более 1,5 метра.
Как часто испытываются диэлектрические перчатки и боты, и что делать с бракованными средствами защиты?
Перчатки и боты испытываются 1 раз в 6 месяцев. Бракованное средство защиты (при проколе, порезе, расслоении резины, отсутствии штампа об испытании и т.д.) изымается из ЗРУ полностью. Хранение дефектных средств вместе с исправными в одном шкафу не допускается; для брака устанавливается отдельный ящик с красной отметкой.
Какие существуют особенности хранения переносных заземлений в ЗРУ?
Переносные заземления хранятся в разобранном состоянии: штанги (штыри) отдельно, зажимы отдельно. Провода заземления наматываются на катушки. Категорически запрещается хранить заземления в свернутом состоянии без катушки, так как это приводит к излому медных жил.
