Как определяют место обрыва или короткого замыкания на ЛЭП длиной 100 км

Эксплуатация воздушных линий электропередачи (ЛЭП) напряжением 110 кВ и выше сопряжена с задачей быстрого поиска повреждений. Линия длиной 100 километров может проходить через труднопроходимую местность, лесные массивы или болота. Ручной осмотр всей трассы занял бы несколько дней. Для решения этой задачи применяются специализированные методы, основанные на измерении электрических параметров. Эти методы позволяют бригаде выезжать не на всю линию, а на конкретный участок, локализованный с точностью до десятков метров.

Физические основы дистанционного определения повреждений

Принцип работы всех приборов поиска основан на измерении комплексного сопротивления линии. Каждый километр ЛЭП обладает строго определённым погонным сопротивлением (Ом/км) и погонной индуктивностью (мГн/км). Когда происходит короткое замыкание (КЗ), электрическая дуга или металлический контакт создаёт путь для тока с минимальным сопротивлением. В момент аварии регистрирующее устройство вычисляет расстояние до места КЗ, исходя из величины тока и падения напряжения. Для обрыва провода (разрыва цепи) используются импульсные методы и методы петли, так как в режиме обрыва линия не замкнута накоротко.

Основная сложность для линии длиной 100 км заключается в неоднородности трассы. Линия может проходить по разным типам грунта (сухой песок, влажная глина, скала), что влияет на ёмность между фазами. Современные алгоритмы компенсируют эти отклонения с помощью поправочных коэффициентов.

Метод односторонних измерений: волновой принцип

Наиболее распространённым способом является метод отражённой волны (рефлектометрия). Смысл метода сводится к отправке короткого высоковольтного импульса по линии. Этот импульс движется по проводу со скоростью, близкой к скорости света (примерно 250-300 тысяч км/с для неизолированных проводов). Когда импульс достигает места обрыва, его распространение резко замедляется, и часть энергии отражается обратно к источнику. При коротком замыкании происходит отражение инвертированного сигнала (волна меняет полярность).

Прибор фиксирует время между отправкой импульса и приёмом отражённого сигнала. Зная скорость распространения (V), расстояние (L) рассчитывается по формуле: L = (V * t) / 2. Деление на два необходимо, так как импульс проходит путь туда и обратно. Для линии длиной 100 км типичное время задержки составляет доли миллисекунды. Погрешность данного метода на воздушных линиях составляет 1-3% от длины, то есть 1-3 километра для 100-километрового участка.

Важный нюанс: Метод отражённой волны эффективен на отключённой и заземлённой линии. При наличии наведённого напряжения от параллельно идущих ЛЭП результат может быть искажён.

Оборудование для импульсного метода

• Импульсный рефлектометр (кабельный тестер). Генерирует импульсы напряжением от 10 до 100 В. Способен работать с длинами до 200 км.
• Локационное устройство (ЛОК-1, «Поиск-1» и аналоги). Узкоспециализированные приборы для энергетиков, учитывающие конструкцию ВЛ (сталеалюминиевые провода).
• Метод петли Муррея. Используется для линий протяжённостью до 50-70 км, но при специальной схеме включения (закорачивание дальнего конца) работает и на 100 км.

Метод двухсторонних измерений: высокоточная локация

Когда требуется точность выше, чем 1-2 километра, применяют метод синхронизированных замеров с двух концов линии. На каждой подстанции (на первом и на сотом километре) устанавливаются синхронизированные по спутниковому времени (GPS/ГЛОНАСС) регистраторы. При возникновении аварии они фиксируют момент прихода электромагнитной волны от места повреждения.

Разница во времени прибытия волны на левый и правый конец линии позволяет вычислить расстояние с точностью до 50-200 метров. Если волна пришла на левый конец через 0,0001 секунды, а на правый через 0,0006 секунды, расчёт показывает, что повреждение находится на расстоянии примерно 15-20 км от левого конца. Этот метод называется методом встречных волн и считается самым точным для длинных ЛЭП.

• Требуется высоковольтное оборудование для регистрации переходных процессов.
• Не требует отключения линии для проведения измерений (работает в момент аварии).
• Дороговизна оборудования обусловлена синхронизацией и защитой от помех.

Специфика поиска короткого замыкания (КЗ)

Короткое замыкание характеризуется резким снижением сопротивления изоляции. При металлическом КЗ (провод упал на землю или на опору) сопротивление составляет единицы Ом. При дуговом замыкании сопротивление может быть нестабильным, но обычно менее 100 Ом.

Для определения места КЗ часто используется метод фиксации аварийных осциллограмм. На подстанции цифровой осциллограф записывает токи и напряжения с дискретизацией до 1-10 микросекунд. Программа автоматически вычисляет расстояние, используя алгоритм полного сопротивления (дистанционный принцип). Этот метод является вспомогательным, так как на точность сильно влияет перегрузка трансформаторов тока и насыщение магнитопроводов.

Типичная картина для дугового короткого замыкания на ЛЭП-110 кВ длиной 100 км: прибор дистанционной защиты (РЗА) выдаёт одно значение, а оперативный персонал уточняет его с помощью рефлектометра уже после отключения выключателей.

Особенности поиска обрыва провода

Обрыв провода технически сложнее обнаружить, чем короткое замыкание. В момент обрыва ток в цепи пропадает, и система релейной защиты может не сработать, если обрыв не вызвал потерю мощности у потребителя или перекос фаз. Для поиска обрыва используются следующие методы:

• Ёмкостный метод. Основан на измерении электрической ёмкости между фазой и землёй. Узнать место обрыва можно по уменьшению ёмкости. Провод длиной 100 км имеет определённую распределённую ёмкость. Если провод оборван на 70-м километре, прибор зафиксирует только ёмкость, соответствующую 70 км.
• Мостовая схема. Используется для линий с заземлённой нейтралью. В плечи моста включается эталонный провод и повреждённая фаза. Изменяя сопротивление в плече сравнения, добиваются равновесия моста. По значению сопротивления судят о расстоянии.
• Акустический метод (редко для 100 км). На линию подают высоковольтный разрядник. В месте обрыва возникает электрический разряд, который слышен и может быть зафиксирован акустическими датчиками или тепловизорами. Этот метод применим для коротких линий (до 30-40 км), но для 100 км требует мощных генераторов.

Влияние погодных условий и рельефа на точность

Для линии длиной 100 км погодные и климатические факторы играют решающую роль. Метод рефлектометрии даёт погрешность выше при следующих условиях:

• Обильное увлажнение изоляторов. Снижает сопротивление утечки, импульс затухает быстрее.
• Грозовая активность. На линии могут остаться ионизированные следы, изменяющие скорость распространения импульса.
• Гололёд. Изменяет погонную ёмкость и массу провода, что приводит к неверному расчёту расстояния.
• Неоднородность трассы. Если линия идёт над скальным грунтом (низкая проводимость земли) и над болотом (высокая проводимость), погонное сопротивление меняется. Современные микропроцессорные приборы позволяют ввести карту погонных сопротивлений по всей трассе, что снижает ошибку до 0,5%.

Практическая процедура поиска на 100-километровой линии

При получении сигнала об аварии оператор РЗА (релейной защиты) смотрит на показания дистанционного измерителя. Если прибор показывает 85 км, бригада выезжает на пикет 80-90 км. Однако, финальное уточнение всегда производится тремя способами:

Этап 1. Проверка визуальным осмотром с земли. Даже если прибор указал место, упавший на землю провод может быть скрыт травой или кустарником. Оперативная бригада может проехать вдоль линии и найти порыв провода, не доезжая 1-2 км до расчётной точки.

Этап 2. Испытание повышенным напряжением. На линию подают напряжение от передвижной высоковольтной установки. В месте пробоя (если КЗ не металлическое, а с перекрытием) возникает звуковой разряд. Это позволяет локализовать скрытое повреждение изоляции.

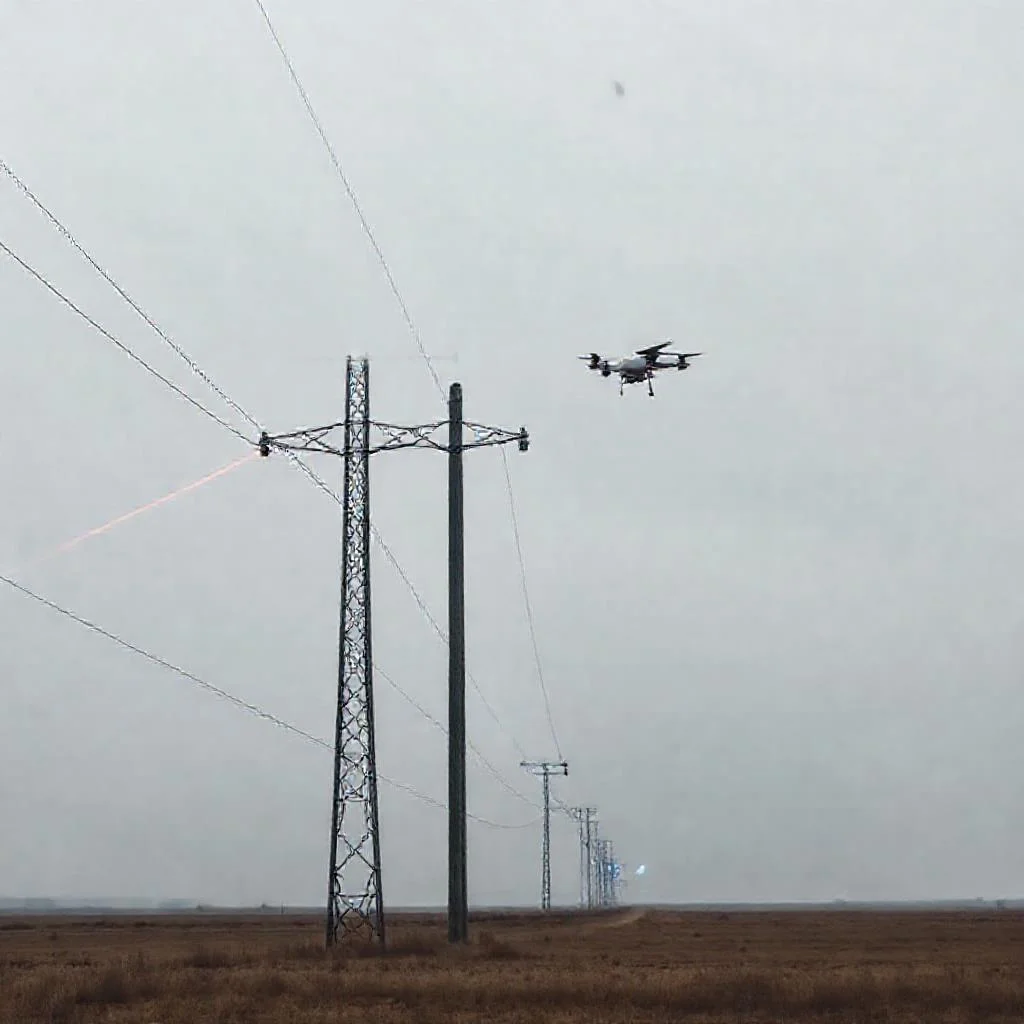

Этап 3. Использование дронов с тепловизорами. Современные мультикоптеры обследуют 100 км за 2-3 часа. На изображении отчётливо видна точка перегрева места КЗ или оборванный провод. Тепловизионный метод особенно эффективен для поиска неплотных контактов (сварки, соединители).

Типовые погрешности и их компенсация

Ни один метод не даёт 100% точности. Для линии длиной 100 км на точность влияют:

• Неоднородность погонного сопротивления вдоль трассы (разница между проводом АС-185 и АС-300 на разных участках).
• Транспозиция фаз (перемена фаз местами каждые 30-40 км).
• Наличие отпаек (линий ответвлений), которые создают паразитные отражения.
• Сезонные изменения сопротивления грунта (зимой сопротивление земли выше).

Чтобы скомпенсировать эти факторы, прибор калибруют на месте: измеряют эталонную длину (например, полную длину линии) и вносят поправку. Для 100-километровой линии калибровка может увеличить точность с 3 км до 200-300 метров.

Заключение для специалиста

Определение места повреждения на ЛЭП длиной 100 км — это многоэтапный процесс. Первичная информация поступает от релейной защиты (дистанционное измерение). Затем применяется высокочастотная рефлектометрия на отключенной линии. В сложных случаях (обрыв при отсутствии КЗ) используются мостовые схемы и ёмкостные методы. Финальная верификация производится визуально или с помощью дронов. Комбинация электрических методов с современными средствами визуального контроля позволяет сократить время восстановления линии до 2-4 часов, тогда как сплошной обход трассы занял бы не менее 10 часов квалифицированным персоналом.

Сводная таблица данных

В таблице ниже представлено сравнение ключевых методов определения места повреждения на ЛЭП длиной 100 км, их физических принципов, точности и особенностей применения, строго на основе данных из статьи.

Метод / Тип повреждения	Физический принцип	Точность для ЛЭП 100 км	Ключевые условия / Оборудование	Особенности применения на 100 км
Метод отражённой волны (Рефлектометрия) / КЗ и Обрыв	Измерение времени задержки отражённого импульса: L = (V * t) / 2. Скорость V: 250-300 тысяч км/с.	1-3% от длины (1-3 км)	Импульсный рефлектометр (10-100 В). Локационные устройства (ЛОК-1, «Поиск-1»).	Эффективен на отключённой и заземлённой линии. Результат искажается при наведённом напряжении.
Метод встречных волн (Двухсторонние измерения) / КЗ	Синхронизация по GPS/ГЛОНАСС. Расчёт по разнице времени прихода волны на два конца.	50-200 метров	Высоковольтное оборудование для регистрации переходных процессов.	Самый точный для длинных ЛЭП. Работает в момент аварии, не требует отключения. Дороговизна.
Метод фиксации осциллограмм (Дистанционный принцип) / КЗ	Алгоритм полного сопротивления. Фиксация токов и напряжений с дискретизацией 1-10 микросекунд.	Не указана (вспомогательный метод)	Цифровой осциллограф на подстанции.	Сильное влияние перегрузки трансформаторов тока и насыщения магнитопроводов.
Ёмкостный метод / Обрыв	Измерение электрической ёмкости между фазой и землёй. Уменьшение ёмкости указывает на расстояние до обрыва.	Не указана	Прибор для измерения ёмкости.	Позволяет узнать место обрыва по уменьшению ёмкости.
Мостовая схема (Метод петли Муррея) / КЗ и Обрыв	Измерение сопротивления в плечах моста. Изменение сопротивления для достижения равновесия.	Не указана	Схема с закорачиванием дальнего конца.	Для линий 50-70 км, но при специальной схеме работает и на 100 км. Используется для линий с заземлённой нейтралью.
Акустический метод / Обрыв	Подача высоковольтного разрядника. Фиксация звукового разряда в месте обрыва.	Не указана	Мощный генератор, акустические датчики, тепловизоры.	Редко применим для 100 км. Эффективен для коротких линий (до 30-40 км). Требует мощных генераторов.

Частые вопросы по теме (FAQ)

Какова погрешность определения места повреждения на ЛЭП длиной 100 км стандартным методом отражённой волны?

Метод отражённой волны (рефлектометрия) на воздушных линиях даёт погрешность 1-3% от длины линии. Для 100-километрового участка это составляет 1-3 километра.

Почему для поиска обрыва провода на линии 100 км не подходит акустический метод?

Акустический метод, при котором на линию подают высоковольтный разрядник, применим для коротких линий (до 30-40 км). Для линии длиной 100 км он требует мощных генераторов и технически неэффективен, поэтому используется редко.

Какие факторы сильнее всего влияют на точность рефлектометрии на 100-километровой ЛЭП?

На точность влияют: обильное увлажнение изоляторов (снижает сопротивление утечки), грозовая активность (ионизированные следы), гололёд (изменяет погонную ёмкость), а также неоднородность трассы (разный тип грунта). Для компенсации неоднородности современные приборы позволяют ввести карту погонных сопротивлений, снижая ошибку до 0,5%.

Какую сложность приносит обрыв провода на линии 100 км по сравнению с коротким замыканием?

Обрыв провода технически сложнее обнаружить, чем короткое замыкание (КЗ). В момент обрыва ток в цепи пропадает, и система релейной защиты может не сработать, если обрыв не вызвал потерю мощности или перекос фаз. Для поиска обрыва применяются ёмкостный метод (по уменьшению ёмкости) и мостовая схема, а не импульсные методы, эффективные для КЗ.

Какой метод позволяет локализовать повреждение на ЛЭП длиной 100 км с точностью до 50-200 метров?

Метод двухсторонних измерений (метод встречных волн) с синхронизацией по спутниковому времени (GPS/ГЛОНАСС). Он основан на разнице времени прихода электромагнитной волны от места повреждения к регистраторам на обоих концах линии и является самым точным для длинных ЛЭП.
