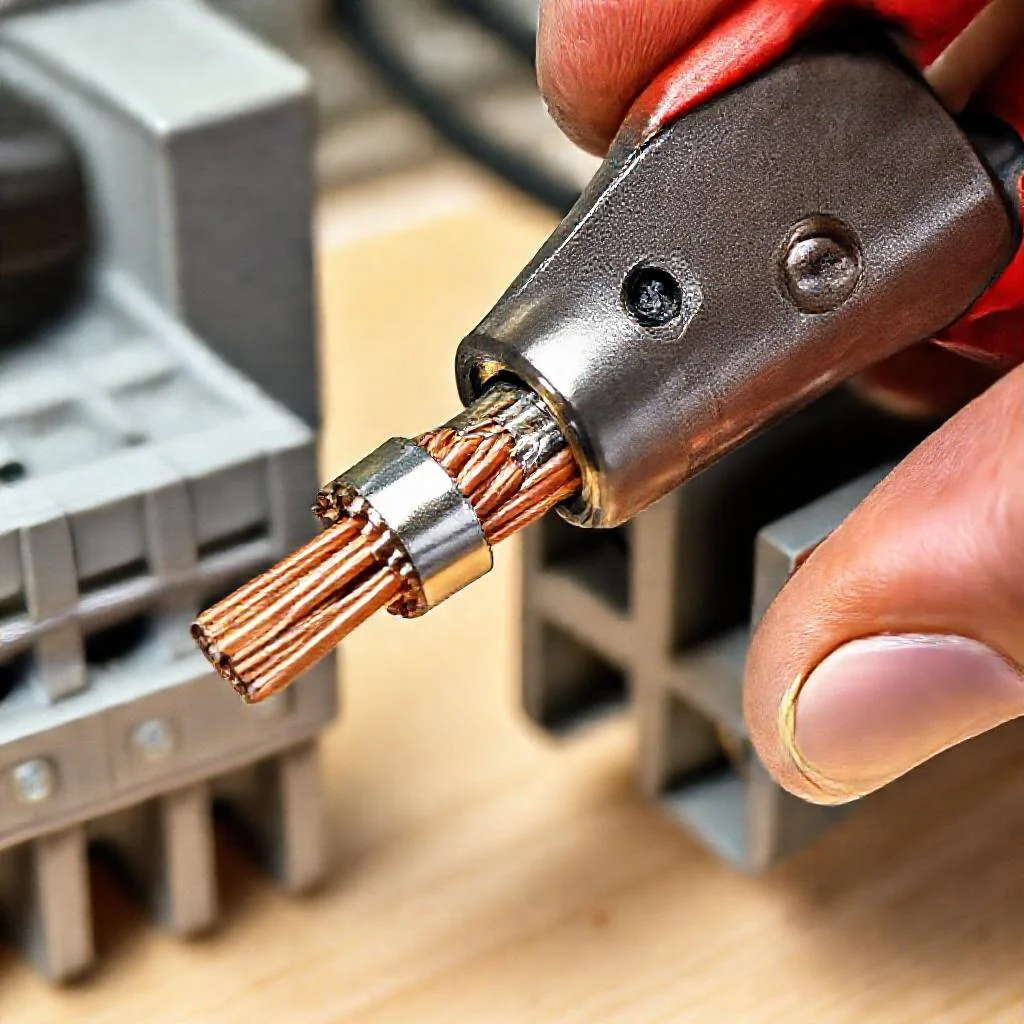

Как оконцевать многопроволочную медную жилу кабеля наконечником НШВИ перед подключением в автомат
Зачем нужна оконцовка многопроволочных жил
Подключение многопроволочного медного кабеля напрямую к зажиму автоматического выключателя является грубой ошибкой. Винтовой зажим автомата или клеммы распределительного щита оказывает неравномерное давление на пучок тонких проволочек. Со временем это приводит к деформации жилы, обрыву отдельных проволок и, как следствие, к увеличению переходного сопротивления. Перегрев контакта в этом случае неизбежен.
Наконечник НШВИ выполняет две ключевые функции. Во-первых, он обжимает многопроволочную жилу в монолитную конструкцию. Во-вторых, изолирующая юбка предотвращает случайное касание токоведущей части и защищает проводник от изломов у места обжима. Только оконцованный таким образом провод гарантирует надежный и долговечный контакт в зажиме автоматического выключателя.
Конструкция и маркировка наконечника НШВИ
Наконечник штыревой втулочный изолированный представляет собой луженую медную втулку с полимерной изоляционной манжетой. Цвет манжеты строго регламентирован международным стандартом и указывает на сечение жилы, для которой предназначен наконечник. Красный цвет используется для сечения 0.5–1.5 мм², синий для 2.5 мм², серый или желтый для 4 мм² и оранжевый для 6 мм².
Маркировка НШВИ, например 2.5-12, расшифровывается просто: первое число — номинальное сечение жилы в квадратных миллиметрах, второе — длина металлической втулки в миллиметрах. Для подключения в автомат стандартная длина втулки 8–12 мм является оптимальной. Использование наконечника большего сечения или несоответствующего цвета недопустимо, так как это нарушает плотность обжима.
Инструмент для обжима: выбор пресс-клещей
Качественная опрессовка возможна только с использованием специального инструмента — кримпера. Плоскогубцы, пассатижи или удар молотком не обеспечивают равномерного обжатия по всей длине втулки. Непрофессиональная опрессовка приводит к слабому контакту внутри гильзы или, наоборот, к перекусыванию проволочек острыми краями матрицы.
Существует несколько типов пресс-клещей. Рычажные модели с храповым механизмом гарантируют полный цикл сжатия до момента срабатывания храповика. Матрицы в таких инструментах имеют профиль, повторяющий форму обжатого наконечника. Для бытового и полупрофессионального использования подходят кримперы с сменными матрицами или фиксированными профилями под наиболее ходовые сечения 1.5, 2.5, 4 и 6 мм².
Использование инструмента на два с половиной миллиметра для обжима жилы сечением четыре квадрата гарантирует брак. Каждое сечение провода должно соответствовать своему гнезду в матрице кримпера.
Пошаговая технология оконцовки
Подготовка кабеля и снятие изоляции
Первый этап — это аккуратное снятие внешней изоляции кабеля. Длина оголенной жилы должна быть на 2–3 миллиметра больше длины металлической части наконечника. Используется специальный инструмент — стриппер, который позволяет снять изоляцию без повреждения медных проволок. Если бить ножом, легко перерезать несколько проволочек, что уменьшит фактическое сечение жилы. После удаления изоляции жилу необходимо скрутить пальцами в тугой жгут.
Выбор и надевание наконечника
Подбирается НШВИ точно по сечению жилы. Например, для кабеля с сечением 2.5 мм² используется наконечник синего цвета. Металлическая втулка должна входить на жилу с легким усилием, но не болтаться. Изолирующая юбка надевается на внешнюю оболочку кабеля или вплотную к месту среза изоляции. Проволочки должны полностью заполнять внутренний объем гильзы, а конец жилы должен быть виден с противоположной стороны наконечника.
Процесс опрессовки
Наконечник вставляется в соответствующее гнездо пресс-клещей до упора изолирующей юбки. Важно убедиться, что инструмент расположен строго перпендикулярно оси наконечника. Сжатие рукояток кримпера производится плавно, до полного сведения матриц. В инструментах с храповым механизмом рукоятки не разжимаются до завершения полного цикла. После обжима наконечник проверяется на отсутствие люфта.
Проверка качества обжима
Готовый оконцованный провод следует проверить визуально. Металлическая часть должна иметь четкую, симметричную деформацию — две лунки с разных сторон, если используется инструмент с двухточечной матрицей. Провод не должен проворачиваться внутри гильзы. Изоляция манжеты не должна быть раздавлена или сдвинута. Если проволочки торчат неравномерно или часть из них не попала внутрь втулки, соединение считается дефектным. Такой наконечник необходимо срезать и выполнить оконцовку заново.
Типичные ошибки при работе с НШВИ
Самой распространенной ошибкой является попытка вставить в один наконечник две жилы, чтобы подключить два автомата перемычкой. Это категорически запрещено. Для соединения двух проводов существуют сдвоенные наконечники НШВИ-2. Использование одинарного наконечника для двух жил приводит к выдавливанию одной из проволок и потере контакта.
Вторая частая проблема — неправильно выбранная гильза по длине. Слишком короткий наконечник не захватывает весь пучок проволок, оставляя часть их необжатыми. Слишком длинный наконечник может попасть в винтовой зажим автомата своей пустой частью, что также ослабит контакт. Оптимальная длина металлической части для автомата составляет 10–12 мм.
Попытка обжать наконечник без предварительной скрутки жил также является ошибкой. Нескрученные проволочки складываются внутрь гильзы неравномерно, создавая пустоты. При опрессовке часть проволок может сместиться и не попасть в зону обжатия, что резко снижает токопроводящую способность соединения.
Подключение оконцованного провода в автомат
Подготовленный провод с наконечником НШВИ вставляется в зажим автоматического выключателя до упора. Винт затягивается с номинальным усилием, указанным в паспорте автомата. Для большинства модульных автоматов это усилие составляет около 2–2.5 Н·м. Избыточное усилие может повредить корпус автомата или срезать резьбу. Недостаточное усилие приведет к нагреву.
После затяжки винта рекомендуется слегка подергать провод для проверки фиксации. Провод должен быть зажат жестко и не выдергиваться. Изолирующая юбка наконечника должна оставаться за пределами зажимного механизма, защищая место соединения от короткого замыкания на соседние клеммы. Оголенная металлическая часть наконечника после зажима не должна выступать из корпуса автомата.
Заключение
Оконцовка многопроволочной медной жилы наконечником НШВИ — это не прихоть, а техническое требование, обеспечивающее безопасность и надежность электропроводки. Соблюдение технологии выбора инструмента, правильного снятия изоляции и качественной опрессовки исключает искрение и перегрев в месте подключения. Категорически недопустимо использовать кустарные методы, такие как лужение жилы паяльником или скручивание проволок в кольцо. Только заводской наконечник и профессиональный кримпер гарантируют долговечность контактного соединения в автоматическом выключателе.
Сводная таблица данных
В таблице ниже представлены ключевые характеристики и параметры процесса оконцовки многопроволочной медной жилы наконечником НШВИ, включая маркировку, инструмент, требования к обжиму и типичные ошибки. Все данные строго соответствуют тексту статьи.
| Параметр / Этап | Характеристика / Значение | Примечание / Норма |
|---|---|---|
| Назначение НШВИ | Обжим многопроволочной жилы в монолит; изоляция юбкой от касаний и изломов | Обеспечивает надежный контакт в автомате |
| Цветовая маркировка (сечение) | Красный: 0.5–1.5 мм²; Синий: 2.5 мм²; Серый/желтый: 4 мм²; Оранжевый: 6 мм² | Строго регламентировано стандартом |
| Маркировка НШВИ (пример) | 2.5-12: сечение 2.5 мм², длина металлической втулки 12 мм | Первое число — сечение, второе — длина втулки |
| Оптимальная длина втулки для автомата | 8–12 мм (в тексте также указано 10–12 мм) | Слишком короткая или длинная гильза нарушает контакт |
| Инструмент для обжима | Пресс-клещи (кримпер) с храповым механизмом | Плоскогубцы или молоток недопустимы |
| Сечения для кримпера | 1.5, 2.5, 4 и 6 мм² | Каждое сечение — свое гнездо в матрице |
| Длина оголенной жилы | На 2–3 мм больше длины металлической части наконечника | Использовать стриппер (не нож) |
| Подготовка жилы | Скрутить пальцами в тугой жгут | Нескрученные проволочки создают пустоты |
| Правильное надевание НШВИ | Втулка входит с легким усилием; юбка — на оболочку или к срезу изоляции | Конец жилы должен быть виден с другой стороны |
| Процесс опрессовки | Вставить до упора юбки; инструмент перпендикулярно оси; сжатие до полного сведения матриц | С храповиком — не разжимать до завершения цикла |
| Проверка качества | Четкая деформация (две лунки); провод не проворачивается; манжета не повреждена | Неравномерные проволочки — дефект, делать заново |
| Типичные ошибки | Две жилы в один НШВИ (использовать НШВИ-2); неверная длина гильзы; обжим без скрутки | Выдавливание проволок, потеря контакта, пустоты |
| Усилие затяжки в автомате | 2–2.5 Н·м | Избыточное — срезает резьбу, недостаточное — нагрев |
| Контроль после затяжки | Провод не выдергивается; юбка вне зажима; металлическая часть не выступает из корпуса | Проверить фиксацию рывком |
Частые вопросы по теме (FAQ)
Зачем нужна оконцовка многопроволочной медной жилы наконечником НШВИ перед подключением в автомат?
Подключение многопроволочного медного кабеля напрямую к зажиму автоматического выключателя является грубой ошибкой. Винтовой зажим оказывает неравномерное давление на пучок тонких проволочек, что со временем приводит к деформации жилы, обрыву отдельных проволок и увеличению переходного сопротивления. Наконечник НШВИ обжимает жилу в монолитную конструкцию и защищает от случайного касания токоведущих частей, обеспечивая надежный контакт.
Как правильно подобрать наконечник НШВИ по цвету и маркировке?
Цвет манжеты строго регламентирован международным стандартом и указывает на сечение жилы: красный — 0.5–1.5 мм², синий — 2.5 мм², серый или желтый — 4 мм², оранжевый — 6 мм². Маркировка, например 2.5-12, расшифровывается так: первое число — сечение жилы в квадратных миллиметрах, второе — длина металлической втулки в миллиметрах. Для подключения в автомат оптимальная длина втулки 8–12 мм.
Какой инструмент нужен для качественной опрессовки наконечника НШВИ?
Для качественной опрессовки необходим специальный инструмент — кримпер (пресс-клещи). Плоскогубцы, пассатижи или удар молотком не обеспечивают равномерного обжатия. Рекомендуются рычажные модели с храповым механизмом, которые гарантируют полный цикл сжатия. Каждое сечение провода должно соответствовать своему гнезду в матрице кримпера (например, для жилы 2.5 мм² используется гнездо на 2.5 мм²).
Какие типичные ошибки допускают при оконцовке проводов наконечником НШВИ?
Самая распространенная ошибка — попытка вставить в один наконечник две жилы. Для двух проводов существуют сдвоенные наконечники НШВИ-2. Вторая частая проблема — неправильно выбранная длина гильзы. Слишком короткий наконечник не захватывает весь пучок проволок, слишком длинный — может попасть в зажим пустой частью. Также ошибкой является опрессовка без предварительной скрутки жил — проволочки ложатся неравномерно, создавая пустоты.
Как проверить качество обжима наконечника НШВИ?
Готовый оконцованный провод проверяется визуально. Металлическая часть должна иметь четкую, симметричную деформацию (две лунки с разных сторон при использовании двухточечной матрицы). Провод не должен проворачиваться внутри гильзы. Изоляция манжеты не должна быть раздавлена или сдвинута. Если проволочки торчат неравномерно или часть не попала внутрь втулки, соединение считается дефектным — такой наконечник необходимо срезать и выполнить оконцовку заново.
