Как охраняют периметр атомной электростанции от проникновения

Охрана периметра атомной электростанции: архитектура безопасности и рубежи обороны

Атомная электростанция (АЭС) является объектом использования атомной энергии первой категории hazardous. Физическая защита таких объектов регламентируется строжайшими государственными стандартами (в РФ — НП-083-15, МАГАТЭ — INFCIRC/225/Rev.5). Охрана периметра АЭС — это не просто забор и патруль, а сложная, глубоко эшелонированная система, построенная на принципе последовательного сдерживания.

Любая попытка проникновения рассматривается как инцидент, способный привести к ядерной катастрофе. Поэтому периметр защищается не от случайных прохожих, а от подготовленного нарушителя (диверсанта/террористической группы), имеющего подручные средства разрушения, включая взрывчатку и транспорт. Далее детально разбираются технические и инженерные решения, составляющие современный контур охраны.

Первый рубеж: контролируемая зона и предупредительные барьеры

Защита начинается задолго до бетонных стен реактора. Территория вокруг АЭС делится на несколько зон. Самая внешняя — контролируемая зона (КЗ). Ее граница часто совпадает с санитарно-защитной зоной. Здесь отсутствует глухой забор, но установлены предупреждающие знаки и аншлаги. Также по периметру КЗ проложена грунтовая контрольная полоса (контрольно-следовая полоса — КСП).

КСП — это широкая полоса разрыхленной земли шириной не менее 3-5 метров. Наличие следов на ней является неопровержимым доказательством несанкционированного пересечения границы. Регулярно сотрудники охраны на автотранспорте осматривают эту полосу. Внешний периметр КЗ может не охраняться круглосуточно, но любое нарушение визуально контролируется с вышек наблюдения.

Второй рубеж: основной периметр и инженерные заграждения

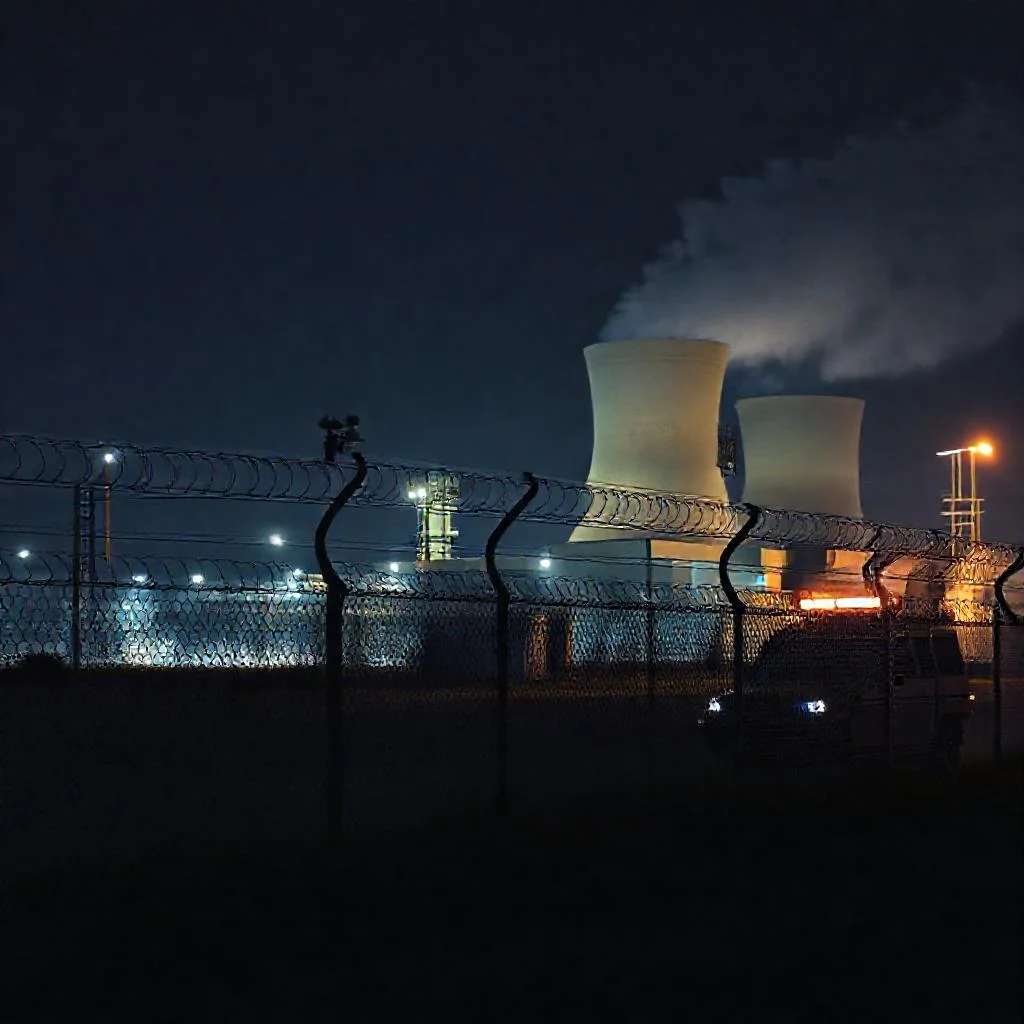

Основное ограждение (внешний периметр) — это первый серьезный физический барьер. Оно имеет строгую конструкцию.

• Основное ограждение (типа «Егоза» или сварные панели). Высота — не менее 3 метров. Сварные панели или армированная колючая лента (АКЛ) изготавливаются из стали, устойчивой к перекусыванию болторезом. Панели заглублены в бетонный фундамент (ростверк) на глубину до 0,5 метра для исключения подкопа.
• Сигнализационный забор. Внутренняя сторона основного забора оснащается датчиками. Это могут быть вибрационные кабели, трибоэлектрические датчики, закопанные в грунт или закрепленные на сетке. Реагируют на попытку перелезания, перерезания или раскачивания.
• Предупредительное ограждение. Внешний забор (на расстоянии 1-2 метра от основного) — легкая сетка высотой 1,5-2 метра. Его задача — не дать случайному человеку приблизиться к основному забору и дать охране время на реагирование.

Между предупредительным и основным ограждением находится зона отчуждения (нейтральная полоса). Она свободна от растительности, кустарников и мусора. Ширина этой зоны обычно составляет от 5 до 10 метров. Полоса очищается до грунта и посыпается щебнем или гравием, что создает шум при ходьбе. Здесь же жестко монтируются прожекторы освещения.

Третий рубеж: технические средства обнаружения (ТСО)

В зоне отчуждения сосредоточен основной слой сенсоров. Ни одна современная АЭС не полагается на один тип датчиков, используется принцип разнородности. Применяются три основных класса систем:

• Радиолучевые (микроволновые). Вдоль периметра устанавливаются излучатель и приемник радиоволн СВЧ-диапазона. Нарушитель, пересекая луч, изменяет амплитуду сигнала. Два луча накладываются друг на друга для исключения мертвых зон. Дальность действия одного пролета — до 200 метров.
• Вибрационные (сейсмические). Закопанные чувствительные кабели (пьезоэлектрические или оптоволоконные) регистрируют колебания грунта. Система способна отличить шаги человека от веса пробегающей собаки или падения ветки. Разрешающая способность — до 1 метра.
• Тепловизионные (ИК-барьеры). Активные ИК-излучатели формируют невидимую сетку из лучей. Пассивные тепловизоры фиксируют тепловой контраст тела человека. Используются в паре с радиолучевыми для перекрытия возможностей маскировки (например, тепловое одеяло может обмануть тепловизор, но не радиолуч и наоборот).

Все сигналы от датчиков стекаются на пульт централизованного мониторинга (ПЦМ). Система автоматически определяет точку тревоги с точностью до метра (например, «нарушение зоны на участке 3, сектор 47»). Время реакции оператора от момента срабатывания до выдачи команды составляет не более 15 секунд.

Четвертый рубеж: освещение и видеонаблюдение

Периметр АЭС освещается по классу «А» особо важных объектов. Освещение не имеет слепых зон. Используются прожекторы с галогенными или светодиодными лампами. Яркость такова, что исключает скрытное передвижение. Обычно монтируется две линии светильников: одна на внешних опорах, другая на заборе.

Камеры видеонаблюдения (CCTV) устанавливаются на каждом пролете ограждения с шагом 30-50 метров. Используются камеры с высоким разрешением 4K-8K, с оптическим зумом и IP-защитой от пыли и воды. Видеоаналитика работает в реальном времени:

1. Анализ движения (регистрация любого перемещения в зоне отчуждения).
2. Распознавание силуэта (отсев животных и птиц).
3. Детекция оставленных предметов.
4. Функция Auto-Tracking (автоматическое следование камеры за целью).

Запись ведется круглосуточно, архивы хранятся не менее 30 суток, а при срабатывании тревоги — минимум 1 год.

Противодействие средствам скрытого проникновения

Подготовленный нарушитель может попытаться использовать подкоп или глушение сигналов. Система защиты учитывает эти угрозы.

• Защита от подкопа. По всему периметру на глубине от 15 до 30 см от поверхности проложены вибрационные кабели. Некоторые АЭС используют 3D-сети датчиков: микроволновые антенны, сканирующие поверхность и грунт на небольшую глубину. Попытка прорыть тоннель мгновенно фиксируется.
• Сейсмические барьеры. Вокруг зданий I категории (реактор, машинный зал) на глубину 4-6 метров монтируются металлические листы или геотекстильные мембраны, уложенные в вертикальные траншеи. Это предотвращает подкоп под фундамент.
• Радиоэлектронная защита. В зоне ответственных помещений (пункт управления, хранилище РАО) устанавливаются генераторы пространственного шума (РЭБ малой мощности), подавляющие мобильную связь, радиоканалы взрывателей и беспилотные летательные аппараты (БПЛА).

Пятый рубеж: силы быстрого реагирования (СБР) и пропускной режим

Техника — лишь часть системы. Основным элементом остается человек. Охрану АЭС осуществляет подразделение ведомственной охраны (ВОХР) или Росгвардия (на объектах Госкорпорации «Росатом»). Сотрудники имеют на вооружении автоматическое оружие, бронежилеты и связь.

• Патрулирование. Внутренняя зона патрулируется пешими группами и кинологами с служебными собаками (немецкие овчарки, бельгийские малинуа). Маршруты постоянны, но время прохождения случайно. Группы усиления дежурят на КПП и в караулках.
• Режим КПП. Любой вход/въезд осуществляется через контрольно-пропускные пункты (КПП). КПП оборудованы герметичными шлюзами с системой пропусков и биометрической идентификацией (отпечатки пальцев, геометрия лица). Транспорт досматривается на предмет взрывчатки с помощью зеркал газоанализаторов (спектрометров ионной подвижности).
• Время реагирования. В соответствии с нормативами, группа быстрого реагирования (ГБР) должна прибыть в любую точку периметра АЭС не позднее чем через 5 минут с момента срабатывания сигнала тревоги. Оптимальное время для типовой АЭС — 2-3 минуты.

Автоматизация и централизованное управление

Центральный пост охраны (ЦПО) АЭС представляет собой бронированный объект, расположенный внутри периметра, но максимально удаленный от возможного источника атаки. На ЦПО сведены все данные: состояние датчиков, видеоизображение, данные радиационного контроля. Диспетчер видит на мнемосхеме статус каждого элемента.

1. Автоматическое отключение энергоснабжения секций забора (в случае аварии).
2. Включение сирены и светосигнализации (стробоскопов) по периметру.
3. Блокировка управления шлюзами (гермодвери).
4. Вызов резервной группы из города (внешних сил — полиции/Росгвардии).

Система построена на принципе полной отказоустойчивости. Все компоненты имеют резервное электропитание от дизель-генераторов, переключение на которые занимает менее 10 секунд. Вся охранная инфраструктура (камеры, забор, датчики) задублирована.

Особенности защиты от БПЛА (дронов)

С появлением коммерческих дронов угроза с воздуха стала одной из главных. Вокруг АЭС устанавливаются так называемые купола или системы подавления дронов. Принцип работы: радиолокатор (РЛС) малой дальности фиксирует беспилотник, после чего включается передатчик помех, нарушающий связь дрона с пультом оператора и заглушающий навигацию (GPS/ГЛОНАСС).

Дрон теряет управление. В некоторых системах предусмотрен перехват с помощью радиолокационного захвата и выведение из строя путем кибернетического взлома (используются следующие протоколы: захват канала управления и передача команды на посадку). Физическое уничтожение дрона (с помощью дробовика или лазера) на АЭС применяется редко из-за риска падения БПЛА на важные конструкции. Главная задача — принудительно посадить дрон за пределами охраняемой зоны или увести его в сторону.

Заключение: эшелонированная защита как единый организм

Охрана периметра АЭС — это не просто забор. Это сложная многоуровневая система, объединяющая инженерные конструкции, электронику, кинологию, физическую охрану и алгоритмы реагирования. Каждый уровень (от КСП до портативной РЭБ) решает свою задачу. Задача первого уровня — предупредить, второго — задержать, третьего — идентифицировать, четвертого — ликвидировать угрозу.

Все элементы спроектированы так, чтобы свести к нулю вероятность успешного проникновения нарушителя внутрь контура безопасности. Даже если одна система дает сбой, ее дублирует другая, построенная на ином физическом принципе. Такая архитектура обеспечивает безопасность критически важного объекта и защищает потенциально опасную ядерную установку от внешних угроз любого масштаба.

Сводная таблица данных

В таблице ниже систематизированы ключевые параметры архитектуры физической защиты АЭС, упомянутые в статье: рубежи обороны, инженерные и технические характеристики, временные нормативы и меры противодействия. Все цифры, наименования и описания строго соответствуют тексту источника.

Рубеж / Элемент защиты	Технические характеристики / Параметры	Функция / Принцип действия	Особенности и нормативы из статьи
Контролируемая зона (КЗ)	Контрольно-следовая полоса (КСП): ширина 3-5 метров, разрыхленный грунт	Визуальный контроль нарушения границы (наличие следов)	Внешний периметр КЗ может не охраняться круглосуточно, контроль с вышек наблюдения; осмотр на автотранспорте
Основное ограждение (типа «Егоза» или сварные панели)	Высота не менее 3 метров; заглубление в бетонный фундамент до 0,5 метра	Физический барьер, устойчив к перекусыванию болторезом (армированная колючая лента)	Изготавливается из стали, устойчивой к перекусыванию
Предупредительное ограждение	Легкая сетка высотой 1,5-2 метра	Не допускает случайного приближения к основному забору	Расположено на расстоянии 1-2 метра от основного ограждения
Зона отчуждения (нейтральная полоса)	Ширина от 5 до 10 метров	Свободна от растительности, посыпана щебнем/гравием (шум при ходьбе)	Здесь же жестко монтируются прожекторы освещения
Сигнализационный забор	Датчики: вибрационные кабели, трибоэлектрические датчики	Реагирует на попытку перелезания, перерезания или раскачивания	Крепятся на внутренней стороне основного забора (в грунте или на сетке)
Радиолучевые (микроволновые) ТСО	Дальность одного пролета до 200 метров; два луча для исключения мертвых зон	Изменение амплитуды СВЧ-сигнала при пересечении луча нарушителем	—
Вибрационные (сейсмические) ТСО	Разрешающая способность до 1 метра	Отличает шаги человека от веса собаки или падения ветки	Закопанные пьезоэлектрические или оптоволоконные кабели
Тепловизионные (ИК-барьеры)	Активные ИК-излучатели + пассивные тепловизоры	Фиксация теплового контраста тела человека	Используются в паре с радиолучевыми для перекрытия маскировки
Освещение периметра	Класс «А» особо важных объектов; две линии светильников (внешние опоры + забор)	Исключает скрытное передвижение, отсутствие слепых зон	Прожекторы с галогенными или светодиодными лампами
Видеонаблюдение (CCTV)	Шаг камер 30-50 метров; разрешение 4K-8K; оптический зум	Аналитика: анализ движения, распознавание силуэта, детекция предметов, Auto-Tracking	Архив записи: 30 суток круглосуточно, при тревоге — минимум 1 год
Защита от подкопа	Глубина заложения вибрационных кабелей от 15 до 30 см; вертикальные траншеи глубиной 4-6 метров (металлические листы/мембраны)	Фиксация попытки прорыть тоннель; предотвращение подкопа под фундамент	3D-сети датчиков (микроволновые антенны) сканируют поверхность и грунт
Радиоэлектронная защита (РЭБ)	Генераторы пространственного шума малой мощности	Подавление мобильной связи, радиоканалов взрывателей и БПЛА	Устанавливается в зоне ответственных помещений (пункт управления, хранилище РАО)
Силы быстрого реагирования (СБР/ВОХР/Росгвардия)	На вооружении: автоматическое оружие, бронежилеты; кинологи с овчарками и малинуа	Патрулирование, усиление на КПП, реагирование на тревогу	Группа быстрого реагирования (ГБР) прибывает не позднее 5 минут (оптимально 2-3 минуты)
КПП (контрольно-пропускной пункт)	Биометрическая идентификация (отпечатки пальцев, геометрия лица); газоанализаторы (спектрометры ионной подвижности)	Контроль доступа, досмотр транспорта на взрывчатку	Герметичные шлюзы с системой пропусков
Защита от БПЛА (дронов)	РЛС малой дальности; передатчик помех (глушение GPS/ГЛОНАСС)	Принудительная посадка дрона за пределами зоны или увод в сторону	Физическое уничтожение (дробовик/лазер) применяется редко из-за риска падения на конструкции
Центральный пост охраны (ЦПО)	Бронированный объект; мнемосхема; резервное электропитание от дизель-генераторов (переключение менее 10 секунд)	Централизованный мониторинг, управление шлюзами, вызов резервной группы	Время реакции оператора: не более 15 секунд от срабатывания до выдачи команды; все компоненты задублированы

Частые вопросы по теме (FAQ)

Какие основные инженерные заграждения используются на внешнем периметре АЭС?

Основной физический барьер — это основное ограждение высотой не менее 3 метров, выполненное из стали, устойчивой к перекусыванию болторезом (типа «Егоза» или сварные панели). Панели заглублены в бетонный фундамент (ростверк) на глубину до 0,5 метра для исключения подкопа. С внутренней стороны забора устанавливается сигнализационный забор с датчиками, реагирующими на попытку перелезания или перерезания. С внешней стороны, на расстоянии 1-2 метров, находится предупредительное ограждение — легкая сетка высотой 1,5-2 метра, не дающая случайному человеку приблизиться к основному забору. Между этими ограждениями расположена зона отчуждения (нейтральная полоса) шириной от 5 до 10 метров, очищенная от растительности и посыпанная щебнем или гравием.

Как система охраны АЭС защищает от подкопа под ограждение?

Защита от подкопа обеспечивается несколькими уровнями. По всему периметру на глубине от 15 до 30 см от поверхности проложены вибрационные кабели, фиксирующие любые колебания грунта. Некоторые АЭС используют 3D-сети датчиков, включая микроволновые антенны, сканирующие поверхность и грунт на небольшую глубину. Вокруг зданий I категории (реактор, машинный зал) на глубину 4-6 метров монтируются металлические листы или геотекстильные мембраны, уложенные в вертикальные траншеи, что предотвращает подкоп непосредственно под фундамент.

Насколько быстро охрана реагирует на попытку проникновения?

Время реакции оператора на центральном пульте мониторинга от момента срабатывания датчика до выдачи команды не превышает 15 секунд. Система автоматически определяет точку тревоги с точностью до метра. После этого группа быстрого реагирования (ГБР) обязана прибыть в любую точку периметра АЭС не позднее чем через 5 минут с момента срабатывания сигнала тревоги. Для типовой АЭС оптимальное время реагирования составляет 2-3 минуты.

Какие технические средства обнаружения (ТСО) используются в зоне отчуждения?

В зоне отчуждения применяется принцип разнородности датчиков, как минимум три основных класса систем. Радиолучевые (микроволновые): излучатель и приемник радиоволн СВЧ-диапазона с дальностью действия одного пролета до 200 метров, два луча накладываются для исключения мертвых зон. Вибрационные (сейсмические): закопанные чувствительные кабели (пьезоэлектрические или оптоволоконные), способные отличить шаги человека от животных; разрешающая способность — до 1 метра. Тепловизионные (ИК-барьеры): пассивные тепловизоры и активные ИК-излучатели, формирующие невидимую сетку лучей, используются в паре с радиолучевыми системами для перекрытия возможностей маскировки.

Как АЭС защищена от атак с использованием беспилотных летательных аппаратов (дронов)?

Вокруг АЭС устанавливаются системы подавления дронов, создающие «купол» защиты. Радиолокатор малой дальности фиксирует беспилотник, после чего включается передатчик помех, нарушающий связь дрона с оператором и заглушающий навигацию (GPS/ГЛОНАСС). Дрон теряет управление. В некоторых системах предусмотрен перехват с помощью кибернетического взлома для передачи команды на посадку. Физическое уничтожение дрона (дробовиком или лазером) применяется редко из-за риска падения БПЛА на важные конструкции. Главная задача — принудительно посадить дрон за пределами охраняемой зоны.
