Измерение коммерческого расхода природного газа многолучевым ультразвуковым счетчиком на ГИС
Коммерческий учет природного газа представляет собой сложную метрологическую задачу. Точность измерений напрямую влияет на финансовые расчеты между поставщиком и потребителем. На газоизмерительных станциях (ГИС) традиционно применялись турбинные и ротационные счетчики. Однако развитие ультразвуковых технологий привело к появлению многолучевых ультразвуковых счетчиков, которые постепенно вытесняют механические аналоги.
Ультразвуковой метод измерения основан на эффекте Доплера или измерении разницы времени прохождения акустического сигнала по направлению потока и против него. В многолучевых конфигурациях используется от двух до восьми акустических каналов. Каждый канал анализирует скорость газа в своем сечении трубопровода. Это позволяет получить интегральную картину распределения скоростей.
Принципиальное отличие многолучевого счетчика от однолучевого заключается в способности компенсировать эффекты асимметрии потока. На реальных газопроводах поток почти никогда не бывает строго ламинарным или равномерным. Изгибы трубопровода, задвижки, переходники и другие элементы создают закрученные потоки и профильные искажения. Однолучевой счетчик может давать погрешность до 5-7 процентов при наличии таких возмущений.
Многолучевая архитектура позволяет снизить эту погрешность до 0,2-0,5 процента.
Принцип работы и физика процесса
В основе работы лежит метод разности времени пролета (Transit-Time). Пара пьезоэлектрических преобразователей располагается на противоположных стенках трубопровода под определенным углом к оси потока. Один преобразователь излучает ультразвуковой импульс, второй принимает его. Затем процесс повторяется в обратном направлении.
Время прохождения сигнала по потоку всегда меньше, чем против потока. Разница этих времен прямо пропорциональна скорости движения газа вдоль оси трубопровода. Для природного газа скорость звука составляет около 400-450 метров в секунду при нормальных условиях. Скорость потока в магистральных газопроводах обычно находится в диапазоне от 5 до 30 метров в секунду. Измерение таких малых разниц времен требует высокой точности электроники.
Современные ультразвуковые счетчики используют время-цифровые преобразователи с разрешением в пикосекунды. Это эквивалентно погрешности измерения скорости менее 1 миллиметра в секунду. Каждый канал работает независимо, и данные усредняются по времени интегрирования.
Математическая обработка сигналов включает корреляционные алгоритмы для выделения полезного сигнала на фоне шумов. Природный газ, особенно с примесями влаги или конденсата, создает дополнительное затухание акустического сигнала. Многолучевые системы имеют избыточность: если один канал теряет сигнал из-за загрязнения или конденсата, остальные каналы продолжают корректно измерять расход.
Конструктивные особенности и исполнение

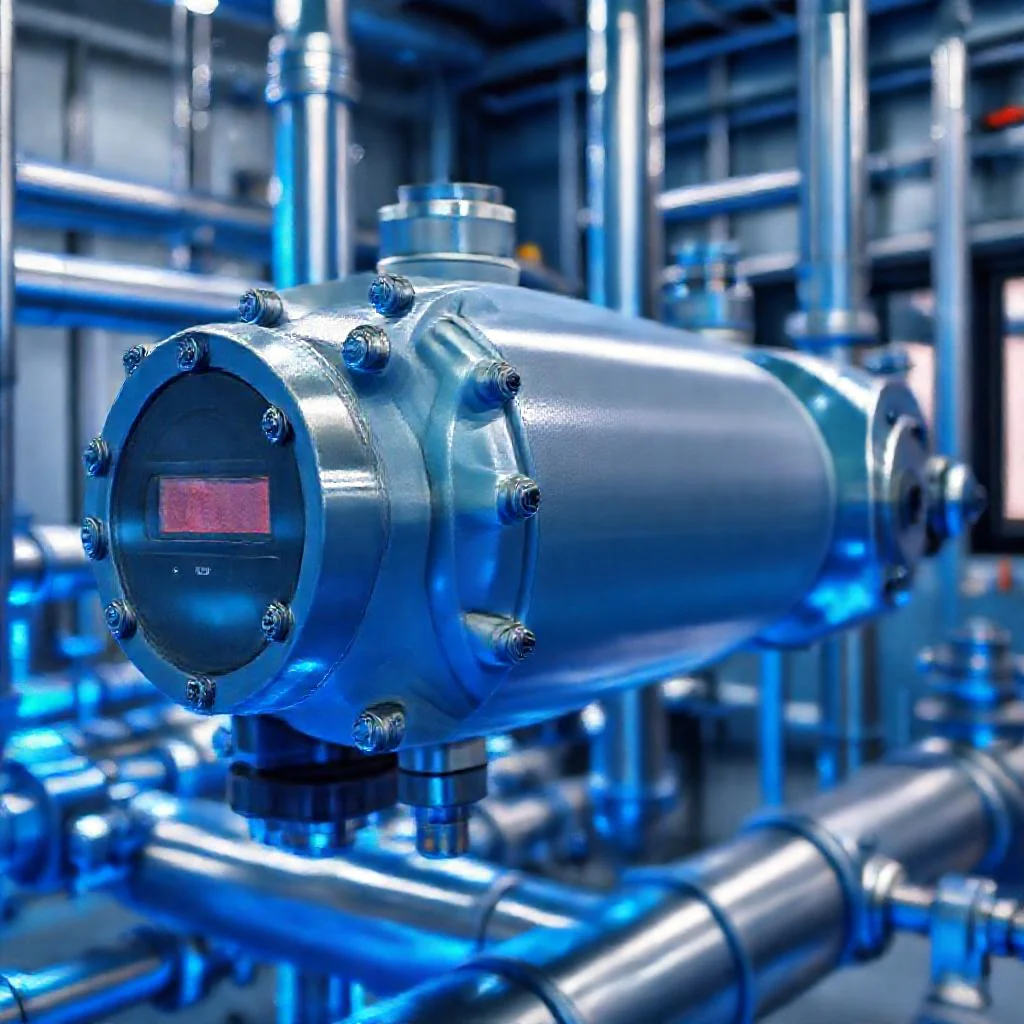

Корпус многолучевого ультразвукового счетчика обычно изготавливается из нержавеющей стали или высокопрочного алюминия. Внутренняя поверхность должна быть максимально гладкой для минимизации гидравлических потерь. Преобразователи монтируются в специальные карманы, которые обеспечивают герметичность без нарушения геометрии потока.
- Количество лучей: от 2 до 8, в зависимости от класса точности и диаметра трубопровода.
- Диапазон рабочих диаметров: от 50 до 1400 миллиметров.
- Рабочее давление: от 0,1 до 10 МПа и выше, в зависимости от исполнения.
- Температура измеряемой среды: от минус 40 до плюс 100 градусов Цельсия.
Каждый преобразователь снабжен собственным электронным модулем первичной обработки сигнала. Цифровая шина связи объединяет все модули в единую систему. Основной вычислитель собирает данные, рассчитывает мгновенный расход, объем и выполняет самодиагностику. Повышенная надежность достигается за счет отсутствия движущихся частей.
Метрологическое обеспечение и точность
Ультразвуковые счетчики проходят первичную и периодическую поверку на эталонных проливных установках. В качестве среды используется воздух или природный газ. Государственные эталоны обеспечивают точность воспроизведения единицы расхода газа с погрешностью не более 0,1 процента.
Класс точности коммерческих ультразвуковых счетчиков регламентируется международным стандартом OIML R 137-1 и российским ГОСТ Р 8.741-2011. Для коммерческого учета применяются счетчики с классом точности 0,5 и 1,0. Это означает, что относительная погрешность измерения объема газа не превышает 0,5 процента и 1,0 процента соответственно в рабочем диапазоне расходов.
Отдельно нормируется погрешность при нулевом расходе. Ультразвуковые счетчики обладают низким порогом чувствительности, что позволяет измерять даже минимальные утечки. В то же время требуется тщательная настройка порогов срабатывания для исключения ложных отчетов при вибрациях трубопровода.
Важным параметром является диапазон измерения (Turndown Ratio). Для ультразвуковых счетчиков он может достигать 1:100 и даже 1:200. Для сравнения, турбинные счетчики обычно имеют диапазон не более 1:20. Это особенно ценно на ГИС, где суточные колебания потребления газа могут быть значительными.
Установка и эксплуатационные требования
Для обеспечения заявленной точности необходимо соблюдать требования к прямым участкам трубопровода. Обычно требуется не менее 10-15 диаметров трубопровода до счетчика и 3-5 диаметров после него. В случае наличия закручивающих потоков (после регуляторов, шаровых кранов) длина прямого участка должна быть увеличена или установлен струевыпрямитель.
Особое внимание уделяется качеству газа. Жидкая фаза, механические примеси и гидраты могут вызывать рассеяние ультразвукового сигнала. На входе ГИС обязательно устанавливаются сепараторы, фильтры и подогреватели газа. Контроль влажности и точки росы является обязательным условием стабильной работы ультразвуковых счетчиков.
Электронная часть счетчика должна быть защищена от электромагнитных помех, возникающих при работе компрессорных станций и другого силового оборудования. Кабели экранируются, корпус заземляется, питание обеспечивается через источники бесперебойного питания. Многолучевые счетчики имеют встроенную систему самодиагностики, которая автоматически сигнализирует о загрязнении преобразователей, выходе из строя канала или аномалиях профиля потока.
- Регулярная диагностика включает проверку соотношения амплитуд сигналов по каналам.
- Контроль газодинамического шума и вибраций.
- Сравнение показаний с эталонным расходомером (при наличии).
- Периодическая очистка ультразвуковых преобразователей от отложений.
В случае обнаружения неисправности конкретного канала, вычислитель автоматически исключает его данные из расчета и использует оставшиеся исправные каналы. Это увеличивает межповерочный интервал и снижает вероятность нештатных остановок ГИС.
Обработка данных и интеграция в АСУ ТП
Современный ультразвуковой счетчик является интеллектуальным устройством. Он не просто передает цифровой сигнал частоты, а предоставляет полный пакет данных по цифровым протоколам. Наиболее распространенные протоколы связи: Modbus RTU/TCP, Foundation Fieldbus, PROFIBUS PA, а также импульсные выходы для дублирования.
Первичная информация включает мгновенный объемный расход, суммарный накопленный объем, скорость звука в среде, температуру и давление (если датчики встроены). Вычислитель корректирует показания с учетом коэффициента сжимаемости газа. Коэффициент сжимаемости рассчитывается в реальном времени по уравнениям состояния, например, GERG-2008 или AGA-8.
Для приведения объема газа к стандартным условиям (температура 20 градусов Цельсия, давление 101,325 кПа) используются данные от преобразователей давления и температуры, установленных в непосредственной близости от расходомера. Погрешность приведения зависит от класса точности этих датчиков. В коммерческом узле учета устанавливаются датчики с классом точности 0,15-0,2 процента для давления и 0,1-0,15 процента для температуры.
Архивирование данных осуществляется с заданной периодичностью (от 1 минуты до 24 часов). Глубина архива может достигать нескольких лет. Это позволяет проводить пост-анализ режимов работы ГИС, выявлять несанкционированные отборы газа и проверять правильность взаимных расчетов.
Преимущества и ограничения метода
Отсутствие подвижных частей кардинально снижает износ. Ультразвуковой счетчик не создает гидравлического сопротивления, что особенно важно при низких давлениях в распределительных сетях. Стабильность метрологических характеристик во времени позволяет увеличить межповерочный интервал до 4-6 лет.
Возможность реверсного измерения расхода. В аварийных ситуациях или при смене направления потока счетчик продолжает корректно работать. Механические счетчики в таких условиях выходят из строя. Функция самодиагностики позволяет сократить затраты на техническое обслуживание за счет перехода от планового ремонта к ремонту по фактическому состоянию.
Ограничения метода связаны с чувствительностью к загрязнению преобразователей в условиях чрезвычайно влажного газа или газа с большим содержанием твердых частиц. Стоимость многолучевых ультразвуковых счетчиков выше, чем у турбинных или ротационных аналогов того же диаметра. Однако экономический эффект от повышения точности учета и снижения эксплуатационных затрат окупает эту разницу в течение одного-двух лет.
Ключевым требованием является квалифицированный монтаж и пусконаладка. Ошибки при выборе места установки или программировании вычислителя могут свести на нет все преимущества метода.
Перспективы развития технологии
Развитие многолучевых ультразвуковых счетчиков идет по пути повышения помехоустойчивости и расширения функционала. Внедряются адаптивные алгоритмы фильтрации, которые подстраиваются под текущий акустический шум трубопровода. Это особенно актуально для ГИС, работающих в условиях переменной нагрузки и частотного регулирования компрессоров.
Появление мембранных ультразвуковых преобразователей с улучшенной передающей способностью позволяет работать с газом высокой плотности и при экстремальных перепадах температур. Разрабатываются встроенные системы анализа состава газа на основе измерения скорости звука и скорости распространения упругих волн.
Важным направлением является цифровизация учета. Счетчики нового поколения поддерживают облачные сервисы для мониторинга, удаленной диагностики и предиктивного обслуживания. Это позволяет эксплуатирующим организациям оперативно реагировать на отклонения и минимизировать коммерческие потери.
В целом, многолучевые ультразвуковые счетчики стали стандартом де-факто для коммерческого учета природного газа на современных ГИС. Их точность, надежность и функциональные возможности полностью удовлетворяют требованиям газовой отрасли к узлам учета высокой достоверности. Метод признан во всех ведущих национальных и международных системах стандартизации, включая ГОСТ, МИМ (Международная организация по стандартизации) и OIML.
Сводная таблица данных
Ниже представлена сводная таблица ключевых характеристик, метрологических параметров и условий эксплуатации многолучевых ультразвуковых счетчиков природного газа на газоизмерительных станциях (ГИС), полностью основанная на данных из приведенной статьи.
| Параметр / Характеристика | Значение / Описание |
|---|---|
| Измеряемая среда | Природный газ |
| Физический принцип измерения | Метод разности времени пролета (Transit-Time) |
| Количество акустических каналов (лучей) | От 2 до 8 |
| Типовая погрешность однолучевого счетчика при асимметрии потока | 5-7% |
| Погрешность многолучевого счетчика при асимметрии потока | 0,2-0,5% |
| Скорость звука в природном газе (при н.у.) | 400-450 м/с |
| Скорость потока в магистральных газопроводах | 5-30 м/с |
| Погрешность измерения скорости (разрешение электроники) | Менее 1 мм/с |
| Диапазон рабочих диаметров трубопровода | От 50 до 1400 мм |
| Рабочее давление | От 0,1 до 10 МПа и выше |
| Температура измеряемой среды | От -40 до +100 °C |
| Классы точности для коммерческого учета | 0,5 и 1,0 |
| Погрешность государственных эталонов расхода газа | Не более 0,1% |
| Диапазон измерения (Turndown Ratio) | До 1:100 и 1:200 |
| Диапазон измерения турбинных счетчиков (для сравнения) | Не более 1:20 |
| Требования к прямому участку до счетчика | Не менее 10-15 DN |
| Требования к прямому участку после счетчика | 3-5 DN |
| Стандартные условия приведения объема газа | Температура 20 °C, давление 101,325 кПа |
| Класс точности датчиков давления (в коммерческом узле) | 0,15-0,2% |
| Класс точности датчиков температуры (в коммерческом узле) | 0,1-0,15% |
| Типовой межповерочный интервал | 4-6 лет |
| Протоколы связи (цифровые) | Modbus RTU/TCP, Foundation Fieldbus, PROFIBUS PA |
| Уравнения состояния для расчета сжимаемости | GERG-2008 или AGA-8 |
| Регламентирующие стандарты | OIML R 137-1, ГОСТ Р 8.741-2011 |
Частые вопросы по теме (FAQ)
Как многолучевая архитектура ультразвукового счетчика улучшает точность измерения расхода газа по сравнению с однолучевым?
Принципиальное отличие многолучевого счетчика заключается в способности компенсировать эффекты асимметрии потока (закрученные потоки и профильные искажения), которые возникают из-за изгибов, задвижек и переходников на реальных газопроводах. Однолучевой счетчик может давать погрешность до 5-7 процентов при таких возмущениях, в то время как многолучевая архитектура позволяет снизить эту погрешность до 0,2-0,5 процента.
Каковы нормативные требования к классу точности для коммерческого учета газа и какой диапазон измерения у ультразвуковых счетчиков?
Для коммерческого учета применяются счетчики с классом точности 0,5 и 1,0 согласно стандартам OIML R 137-1 и ГОСТ Р 8.741-2011. Это означает, что относительная погрешность измерения объема газа не превышает 0,5% и 1,0% соответственно. Важным преимуществом является диапазон измерения (Turndown Ratio), который для ультразвуковых счетчиков может достигать 1:100 и даже 1:200, тогда как турбинные счетчики обычно имеют диапазон не более 1:20.
Какие эксплуатационные требования необходимо соблюдать при установке многолучевого ультразвукового счетчика на ГИС?
Для обеспечения заявленной точности требуется не менее 10-15 диаметров трубопровода до счетчика и 3-5 диаметров после него. При наличии закручивающих потоков длина прямого участка должна быть увеличена или установлен струевыпрямитель. Особое внимание уделяется качеству газа: на входе ГИС обязательно устанавливаются сепараторы, фильтры и подогреватели, так как жидкая фаза, механические примеси и гидраты вызывают рассеяние ультразвукового сигнала. Электронная часть должна быть защищена от электромагнитных помех.
Как ультразвуковой счетчик обрабатывает данные и приводит объем газа к стандартным условиям?
Вычислитель счетчика в реальном времени корректирует показания с учетом коэффициента сжимаемости, рассчитываемого по уравнениям состояния (например, GERG-2008 или AGA-8). Для приведения объема газа к стандартным условиям (20°C и 101,325 кПа) используются данные от преобразователей давления (класс точности 0,15-0,2%) и температуры (0,1-0,15%), установленных рядом с расходомером. Счетчик передает данные по цифровым протоколам (Modbus, Foundation Fieldbus и др.), включая мгновенный объемный расход, суммарный объем, скорость звука, температуру и давление.
Каковы основные ограничения многолучевого ультразвукового метода измерения расхода газа на ГИС?
Метод чувствителен к загрязнению преобразователей при чрезвычайно влажном газе или газе с большим содержанием твердых частиц. Стоимость многолучевых счетчиков выше, чем у турбинных или ротационных аналогов того же диаметра. Ключевым требованием является квалифицированный монтаж и пусконаладка: ошибки при выборе места установки или программировании вычислителя могут свести на нет преимущества метода. Однако экономический эффект от повышения точности учета окупает разницу в стоимости в течение одного-двух лет.
