Изготовление биогазовой установки из еврокуба для переработки коровьего навоза на даче своими руками
Переработка органических отходов с получением горючего газа и удобрений перестала быть уделом промышленных комплексов. Для владельца небольшого подсобного хозяйства, располагающего несколькими головами скота, автономный биореактор из еврокуба становится прагматичным решением. Такая установка позволяет утилизировать до 40-60 кг навоза в сутки, получая до 2-3 кубометров биогаза с содержанием метана 55-70%. Этого объема достаточно для работы кухонной плиты в течение 2-3 часов или обеспечения работы газогенератора мощностью 2-3 кВт.
Почему еврокуб является оптимальной емкостью для биореактора
Контейнер IBC (Intermediate Bulk Container) объемом 1000 литров изготавливается из полиэтилена низкого давления (ПНД). Этот материал химически инертен к агрессивной среде навоза и продуктам брожения. Толщина стенок еврокуба составляет 2-2,5 мм, что обеспечивает достаточную механическую прочность при внутреннем давлении до 0,5-0,7 бар. Металлическая обрешетка защищает емкость от деформации при заполнении субстратом массой до 1200 кг.
Еврокуб имеет сливной кран диаметром 50 мм, который переоборудуется под отвод перебродившего шлама. Крышка горловины заменяется герметичным фланцем с патрубками для газоотвода и загрузки сырья. Преимущество еврокуба перед металлическими бочками заключается в отсутствии коррозии и необходимости внутреннего антикоррозийного покрытия. Полиэтилен не выделяет вредных веществ в удобрение и не вступает в реакцию с сероводородом, содержащимся в биогазе.
Принцип анаэробного сбраживания и требования к субстрату
Процесс получения биогаза основан на метановом брожении — разложении органических веществ под действием анаэробных бактерий. В герметичном реакторе поддерживается температура 30-35°C (мезофильный режим). Коровый навоз является идеальным сырьем благодаря высокому содержанию целлюлозы и сбалансированному соотношению углерода и азота (C:N от 15:1 до 20:1).
Для эффективной работы бактерий влажность субстрата должна составлять 85-92%. Свежий коровий навоз имеет влажность 80-85%, поэтому его необходимо разбавлять водой в пропорции 1:1 или 1:2. Категорически запрещается использовать навоз с примесями антибиотиков, дезинфицирующих средств или химических моющих веществ — это уничтожит бактериальную культуру в реакторе. Оптимальный размер частиц твердой фракции не должен превышать 10-15 мм.

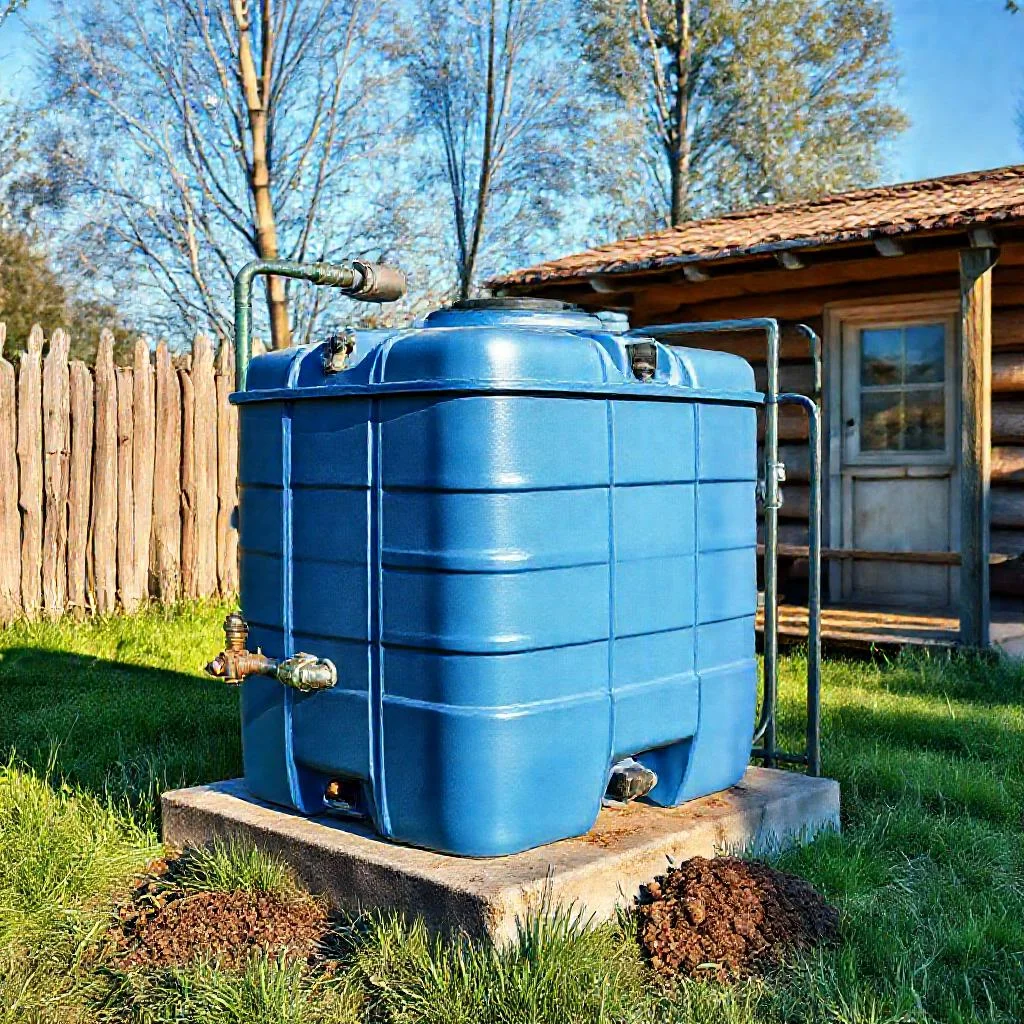

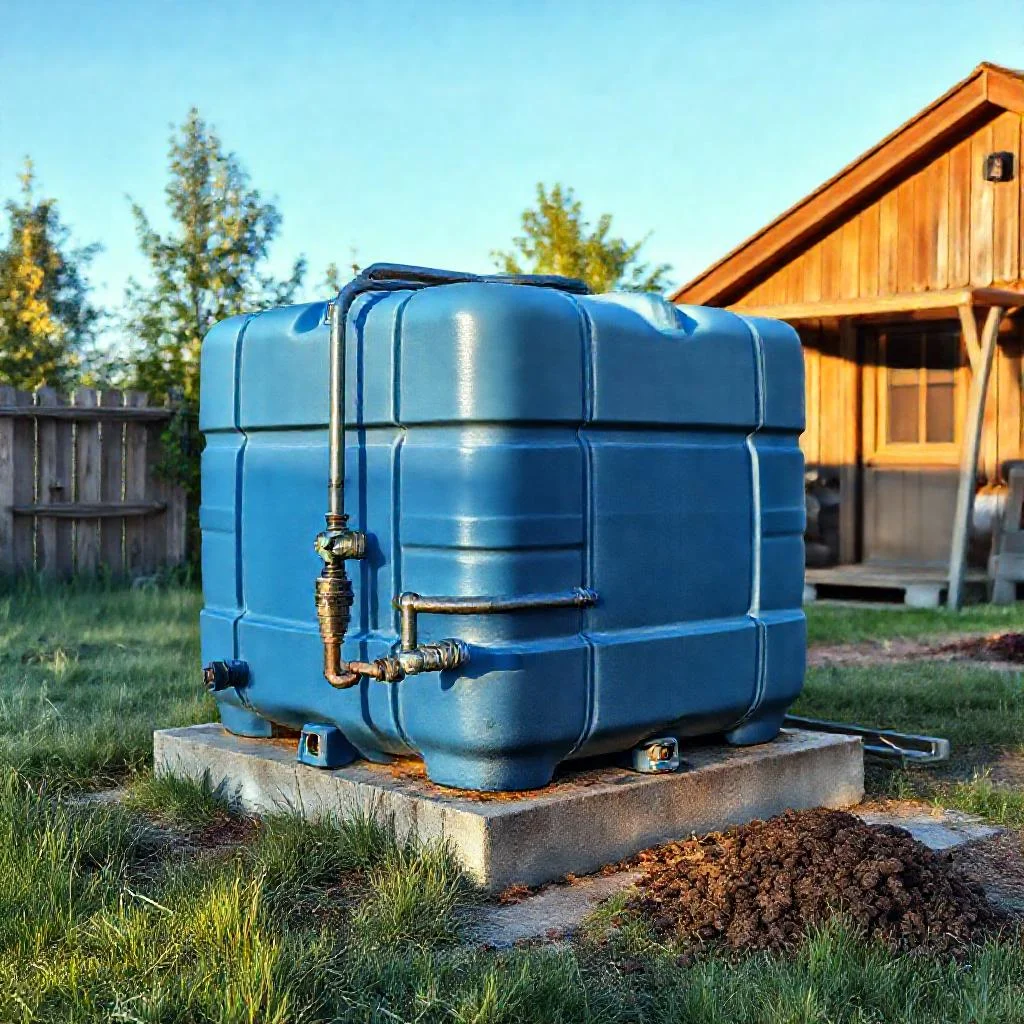

Конструкция самодельной биогазовой установки из еврокуба
Для сборки потребуется один еврокуб объемом 1000 литров со съемной металлической обрешеткой. Дополнительно приобретаются: газовый клапан-отсекатель, манометр на 0-1 бар, термометр с погружным щупом, запорные шаровые краны 1 дюйм, силиконовые шланги диаметром 15-20 мм, пластиковая бочка для сбора конденсата объемом 20-30 литров. Металлическую обрешетку необходимо усилить сваркой по углам для предотвращения деформации при создании избыточного давления.
В верхней части еврокуба прорезаются два отверстия: для загрузки субстрата (диаметр 100 мм) и для отвода биогаза (диаметр 20 мм). В нижней части, выше уровня дна на 100-150 мм, устанавливается патрубок для слива отработанного шлама. Все врезки герметизируются с помощью термоклея для ПНД или сваркой пластмассы. На газоотводящий патрубок монтируется тройник — один выход идет на газгольдер, второй через шаровый кран на манометр.
Система подогрева и теплоизоляция реактора
Для поддержания стабильной температуры брожения в зимнее время требуется внешний подогрев. Самым безопасным решением является водяной контур из медной трубки диаметром 12 мм, уложенный змейкой по наружной стенке еврокуба. Змеевик подключается к проточному водонагревателю или самодельному теплообменнику от твердотопливного котла мощностью 1,5-2 кВт. Альтернативный вариант — использование греющего кабеля мощностью 30 Вт на метр, который наматывается спиралью вокруг нижней трети реактора.
Теплоизоляция обязательна для всех климатических зон, кроме южных. Используются листы вспененного полиуретана или экструдированного пенополистирола толщиной не менее 50 мм. Утеплитель фиксируется к металлической обрешетке с помощью монтажной пены или пластиковых стяжек. Сверху изоляция закрывается отражающей фольгой для снижения тепловых потерь. Для обслуживания крышки и загрузочного люка предусматривается съемный сегмент изоляции.
Газгольдер и система очистки биогаза
Накопление газа осуществляется в газгольдере, который изготавливается из автомобильной камеры большегрузного автомобиля объемом 500-800 литров или из армированной полиэтиленовой пленки толщиной 200 микрон, сваренной в куб 1х1х1 метр. Давление в газгольдере поддерживается на уровне 0,1-0,3 бар с помощью грузового клапана — ведра с песком, положенного на подвижную крышку.
Биогаз содержит 1-3% сероводорода и 30-40% углекислого газа, что снижает его теплотворную способность и повреждает газовое оборудование. Для очистки от сероводорога газ пропускается через колонку-фильтр высотой 80-100 см, заполненную железной ватой или оксидом железа (гетит). Для удаления углекислого газа и осушки газ поступает в конденсатосборник — пластиковую бутыль объемом 20 литров, частично заполненную водой. Наличие обратного клапана на линии рециркуляции предотвращает подсос воздуха в реактор.
Рецептура загрузки и режим эксплуатации
Первичный запуск реактора требует создания бактериальной культуры. Емкость заполняется на 70% объема водой, смешанной со свежим коровьим навозом в пропорции 1:1. В качестве затравочной культуры добавляется 10-20 литров активного ила из работающего септика или прудового отложения. Температура в первые 7-10 дней поддерживается на уровне 35-38°C. Брожение начинается через 2-5 суток, что определяется по началу выделения пузырьков газа.
После выхода на стабильный режим загрузка свежего сырья производится ежедневно малыми порциями по 5-10 литров. Расчет суточной дозы: 5-7% от объема реактора, что для 1000-литрового еврокуба составляет 50-70 кг субстрата. Состав субстрата: 25-30 кг коровьего навоза и 25-40 литров теплой воды (35-40°C). Загрузка производится через верхний люк, одновременно через нижний патрубок сливается такой же объем отработанного шлама. Это удобрение содержит азот, фосфор и калий в легкодоступной для растений форме.
Техника безопасности при работе с биогазом
Метан взрывоопасен в концентрации 5-15% в воздухе. Помещение, где установлен реактор, должно иметь принудительную вентиляцию с трехкратным воздухообменом в час. Запрещается размещение биореактора в подвальных помещениях без окон и вблизи источников открытого огня. Манометр и газовые краны устанавливаются на расстоянии не менее 1 метра от возможных источников искрения.
Клапан избыточного давления настраивается на срабатывание при 0,5 бар. Сброс газа осуществляется через трубку, выведенную на улицу на высоту 2 метра от земли. Перед первым использованием газового баллона или компрессора проводится опрессовка системы воздухом под давлением 0,3 бара и обработка всех соединений мыльным раствором для обнаружения утечек. Категорически запрещается использовать сжатый кислород или сжатый воздух для проверки на герметичность — это создает взрывоопасную смесь.
Экономическая эффективность и сроки окупаемости
Стоимость комплектующих для изготовления установки из еврокуба не превышает 15-20 тысяч рублей (еврокуб б/у — 2-3 тыс., греющий кабель — 3 тыс., арматура и шланги — 5 тыс., газгольдер — 3 тыс., утеплитель — 2 тыс.). При ежедневной переработке 30 кг коровьего навоза установка производит от 1 до 1,5 кубометров биогаза, что эквивалентно 0,7-1 кг сжиженного пропана или 0,8-1,2 кВт электроэнергии при работе генератора.
При цене на газ 7-8 рублей за кубометр экономия составляет 7-10 рублей в сутки, что не является основной целью. Практическая ценность установки заключается в замене дорогостоящих минеральных удобрений и утилизации отходов, которые в противном случае загрязняют участок. Срок окупаемости при постоянной эксплуатации — 6-12 месяцев. Бактериальная культура в реакторе сохраняет активность при перерывах в загрузке до 7-10 дней без подогрева. При условии стабильной подачи сырья реактор может работать непрерывно в течение 5-8 лет до замены пластиковой емкости.
Типичные ошибки начинающих и способы их устранения
- Отсутствие герметизации. Даже небольшая трещина в сварном шве или плохо затянутый хомут приводят к утечке газа и снижению давления. Рекомендуется использовать силиконовый герметик для ПНД перед окончательной сборкой.
- Перегрузка реактора. Загрузка более 10% от объема в сутки приводит к окислению субстрата, росту кислотности и гибели метановых бактерий. Первые 20 дней объем загрузки не превышает 3% от объема реактора.
- Отсутствие перемешивания. Субстрат расслаивается: плотные фракции оседают на дно, образуя корку. Ручное перемешивание 1-2 раза в сутки с помощью длинного шеста через загрузочный люк обязателен, иначе газообразование падает на 30-40%.
- Игнорирование конденсата. В системе газопровода неизбежно образуется водяной конденсат, который блокирует прохождение газа. Минимальный уклон газовых труб — 2 градуса в сторону конденсатосборника, который очищается раз в неделю.
- Недостаточная теплоизоляция. Потери тепла через неизолированные участки в зимнее время составляют до 200-300 Вт, что требует мощного подогрева. Все стыки изоляции должны быть проклеены алюминиевым скотчем.
Модернизация установки для повышения производительности
Базовую конструкцию можно усовершенствовать, что повышает выход газа на 25-40%. Установка мешалки с электроприводом мощностью 100-200 Вт с редуктором 60:1 и рабочим циклом 30 секунд через каждые 30 минут устраняет образование корки и ускоряет выделение газа. Подключение к системе рециркуляции шлама через центробежный насос позволяет возвращать бактериальную культуру в зону загрузки, что сокращает время запуска после перерыва.
Установка датчика уровня pH и автоматической дозаторной станции для подачи щелочи (кальцинированной соды) при снижении pH ниже 6,5 предотвращает закисание реактора. Дозирование регулируется контроллером Arduino с обратной связью по показаниям датчика. Целевой диапазон pH для метанового брожения — 6,8-7,2. Мониторинг температуры и давления с выводом на цифровой дисплей позволяет оперативно реагировать на отклонения, что особенно актуально при длительном отсутствии хозяина.
Сводная таблица данных
В таблице ниже представлены ключевые параметры изготовления и эксплуатации биогазовой установки из еврокуба для переработки коровьего навоза. Данные систематизированы по основным категориям: характеристики реактора, параметры сырья, режимы работы, экономические показатели и требования безопасности. Все значения строго соответствуют цифрам и рекомендациям из приведенной инструкции.
| Категория | Параметр | Значение / Характеристика |
|---|---|---|
| Характеристики реактора (еврокуб) | Объем емкости | 1000 литров |
| Материал | Полиэтилен низкого давления (ПНД) | |
| Толщина стенок | 2–2,5 мм | |
| Максимальное внутреннее давление | 0,5–0,7 бар | |
| Максимальная масса субстрата | До 1200 кг | |
| Параметры сырья и субстрата | Суточное потребление навоза | 40–60 кг/сутки |
| Влажность свежего навоза | 80–85% | |
| Требуемая влажность субстрата | 85–92% | |
| Пропорция разбавления навоза водой | 1:1 или 1:2 | |
| Соотношение углерода к азоту (C:N) | От 15:1 до 20:1 | |
| Режимы работы и дозировки | Рабочая температура (мезофильный режим) | 30–35°C |
| Температура первичного запуска | 35–38°C | |
| Целевой уровень pH | 6,8–7,2 | |
| Суточная доза загрузки (от объема реактора) | 5–7% (50–70 кг субстрата) | |
| Рекомендуемый объем разовой загрузки | 5–10 литров | |
| Максимальная суточная загрузка (критично) | Не более 10% от объема реактора | |
| Выход и состав биогаза | Суточная производительность газа | 2–3 м³ |
| Содержание метана | 55–70% | |
| Содержание сероводорода | 1–3% | |
| Экономическая эффективность | Стоимость комплектующих (всего) | 15–20 тыс. руб. |
| Суточная экономия на газе | 7–10 руб./сутки | |
| Эквивалент сжиженного пропана (в сутки) | 0,7–1 кг | |
| Срок окупаемости | 6–12 месяцев | |
| Техника безопасности | Взрывоопасная концентрация метана в воздухе | 5–15% |
| Давление срабатывания клапана избыточного давления | 0,5 бар | |
| Давление опрессовки системы воздухом | 0,3 бар | |
| Минимальное расстояние от источников искрения | Не менее 1 метра | |
| Долговечность | Срок непрерывной работы реактора | 5–8 лет |
| Максимальный перерыв в загрузке без подогрева | 7–10 дней |
Частые вопросы по теме (FAQ)
Какой субстрат и в каких пропорциях нужно загружать в биогазовую установку из еврокуба?
Оптимальным сырьем является свежий коровий навоз, разбавленный водой. Влажность субстрата должна составлять 85-92%. Поскольку свежий навоз имеет влажность 80-85%, его необходимо разбавлять водой в пропорции 1:1 или 1:2. После выхода на стабильный режим ежедневная загрузка составляет 5-7% от объема реактора: для 1000-литрового еврокуба это 50-70 кг субстрата, из которых 25-30 кг коровьего навоза и 25-40 литров теплой воды (35-40°C). Категорически запрещается использовать навоз с примесями антибиотиков, дезинфицирующих средств или химических моющих веществ.
Какое давление выдерживает еврокуб и какие меры безопасности обязательны при работе с биогазом?
Толщина стенок еврокуба (2-2,5 мм) обеспечивает механическую прочность при внутреннем давлении до 0,5-0,7 бар. Клапан избыточного давления должен быть настроен на срабатывание при 0,5 бар. Метан взрывоопасен в концентрации 5-15% в воздухе, поэтому помещение с реактором должно иметь принудительную вентиляцию с трехкратным воздухообменом в час. Запрещается размещать установку в подвалах без окон и вблизи источников открытого огня. Перед первым использованием обязательно проводится опрессовка системы воздухом под давлением 0,3 бара с проверкой всех соединений мыльным раствором.
Сколько биогаза можно получить из еврокуба и как его очистить перед использованием?
При ежедневной переработке 30 кг коровьего навоза установка производит от 1 до 1,5 кубометров биогаза, что эквивалентно 0,7-1 кг сжиженного пропана. Биогаз содержит 55-70% метана, а также 1-3% сероводорода и 30-40% углекислого газа, которые необходимо удалять. Для очистки от сероводорода газ пропускается через колонку-фильтр высотой 80-100 см, заполненную железной ватой или оксидом железа (гетит). Для удаления углекислого газа и осушки газ проходит через конденсатосборник — пластиковую бутыль объемом 20 литров, частично заполненную водой.
Как поддерживать температуру в биореакторе зимой и какая теплоизоляция требуется?
Для мезофильного режима брожения необходима температура 30-35°C. В зимнее время требуется внешний подогрев и обязательная теплоизоляция. Рекомендуется использовать листы вспененного полиуретана или экструдированного пенополистирола толщиной не менее 50 мм. Утеплитель фиксируется к металлической обрешетке и закрывается отражающей фольгой. Без изоляции потери тепла могут составлять до 200-300 Вт. Для подогрева используется водяной контур из медной трубки диаметром 12 мм, подключенный к нагревателю мощностью 1,5-2 кВт, или греющий кабель мощностью 30 Вт на метр, намотанный спиралью вокруг нижней трети реактора.
Каков срок окупаемости и срок службы самодельной установки из еврокуба?
Стоимость комплектующих не превышает 15-20 тысяч рублей (еврокуб б/у — 2-3 тыс., греющий кабель — 3 тыс., арматура и шланги — 5 тыс., газгольдер — 3 тыс., утеплитель — 2 тыс.). При цене газа 7-8 рублей за кубометр прямая экономия составляет 7-10 рублей в сутки. Основная ценность — замена дорогостоящих минеральных удобрений и утилизация отходов. Срок окупаемости при постоянной эксплуатации составляет 6-12 месяцев. При условии стабильной подачи сырья реактор может работать непрерывно в течение 5-8 лет до замены пластиковой емкости. Бактериальная культура сохраняет активность при перерывах в загрузке до 7-10 дней без подогрева.
