Использование термопасты КПТ-8 и АлСил-3 для радиаторов силовых тиристоров и симисторов

Эффективный теплоотвод является критическим условием надежной работы силовой электроники. Тиристоры и симисторы, работающие в цепях с токами от десятков до сотен ампер, выделяют значительное количество тепла. Перегрев структуры полупроводника ведет к необратимой деградации p-n переходов и выходу прибора из строя. Качественный тепловой контакт между корпусом компонента и радиатором достигается исключительно за счет использования термоинтерфейса. На российском рынке стандартом для мощной электроники остаются пасты КПТ-8 и АлСил-3. Понимание их свойств и правильного применения напрямую влияет на срок службы оборудования.

Физические основы теплопередачи в силовых модулях

Поверхности корпуса тиристора (таблеточного или штыревого исполнения) и основания радиатора имеют микронеровности. Даже после шлифовки воздушные зазоры составляют до 90% площади контакта. Воздух имеет коэффициент теплопроводности около 0,025 Вт/(м·К). Термопаста замещает воздух, так как ее теплопроводность на два порядка выше. Задача термоинтерфейса — не «мазать» тепло, а вытеснить воздух из микрозазоров. Толщина слоя пасты должна быть минимальной: избыток материала работает как теплоизолятор, а не проводник.

Для силовых тиристоров класса «таблетка» давление прижима строго нормируется. Использование пасты позволяет добиться равномерного распределения давления по поверхности полупроводника. Без пасты локальный перегрев может превысить рабочую температуру в 150-175°C для кремниевых структур.

Иллюстрация к статье: Использование термопасты КПТ-8 и АлСил-3 для радиаторов силовых тиристоров и симисторов

Состав и свойства КПТ-8

Паста КПТ-8 (кремнийорганическая паста теплопроводная, рецептура №8) является классическим решением для слабо- и средненагруженных узлов. Основа — синтетическое полиметилсилоксановое (силиконовое) масло. Наполнитель — оксид цинка (ZnO) микронных фракций. Цвет — белый.

Теплопроводность. Заявленный показатель — 0,65-0,8 Вт/(м·К). Это низкое значение по современным меркам, но достаточное для большинства применений при токах до 100-150 А на один прибор.
Диапазон температур. Рабочий интервал от -60°C до +180°C. Кратковременный нагрев до +200°C допускается, но ведет к частичному испарению летучих фракций силиконового масла.
Деградация. Силиконовое масло со временем испаряется и расслаивается. На мощных нагретых поверхностях (70-100°C) КПТ-8 требует замены раз в 1-3 года.
Электрические свойства. Высокое удельное сопротивление (10¹⁴ Ом·см). Диэлектрическая прочность — 5 кВ/мм. Безопасна при случайном попадании на выводы.
Текучесть. При нагреве до 80-100°C паста разжижается. При вертикальном монтаже возможно вытекание из-под прижима.

Состав и свойства АлСил-3

Паста АлСил-3 (алюминий-силиконовая) позиционируется как более технологичный продукт для тепловых интерфейсов средней и высокой мощности. Наполнитель — смесь микронизированного алюминия (Al) и нитрида бора (BN). Цвет — серебристо-серый.

Теплопроводность. Реальный показатель составляет 1,5-2,0 Вт/(м·К). Преимущество перед КПТ-8 достигается за счет более высокой теплопроводности наполнителя (алюминий ~200 Вт/(м·К), нитрид бора ~120 Вт/(м·К)).
Диапазон температур. От -60°C до +200°C (кратковременно до +250°C). Масляная основа (полидиметилсилоксан) стабилизирована для замедленного испарения.
Устойчивость к вытеканию. АлСил-3 обладает более выраженной тиксотропией — вязкость падает при механическом воздействии и восстанавливается в покое. Вертикальное расположение радиатора допускается, но риск вытекания на силовых тиристорах (температура корпуса >90°C) выше, чем у КПТ-8.
Электропроводность. Наполнитель содержит металлический алюминий. При попадании избытка пасты на корпус между выводами анода и катода возможен микроток утечки. Требуется аккуратность при нанесении.
Совместимость с материалами. Алюминий не вызывает коррозии алюминиевых радиаторов. Однако длительный контакт с медными поверхностями (применяется редко) может приводить к образованию гальванической пары при наличии конденсата.

Сравнение КПТ-8 и АлСил-3 для силовых тиристоров и симисторов

Выбор между пастами зависит от конкретных условий эксплуатации. Ниже приведен сравнительный анализ по ключевым параметрам.

Тепловая нагрузка. Для тиристоров в импульсных режимах с пиковой мощностью до 1 кВт на корпус (короткие импульсы) разница между 0,7 и 1,8 Вт/(м·К) может составлять 3-5°C на границе кристалл-радиатор. Для непрерывных режимов с током 200-300 А (например, сварочные выпрямители или тиристорные регуляторы мощности) использование АлСил-3 снижает температуру перехода на 8-15°C по сравнению с КПТ-8. Это напрямую увеличивает ресурс полупроводника.

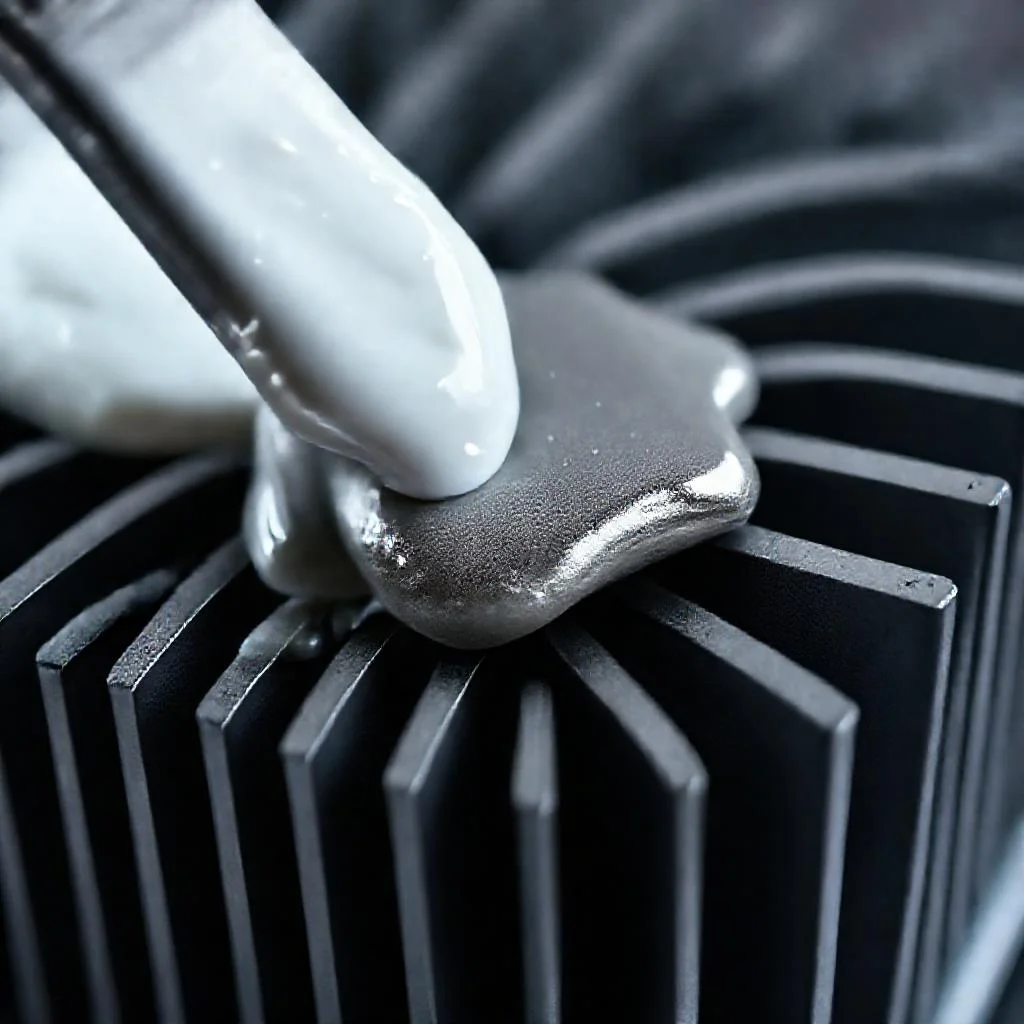

Детальное фото: Использование термопасты КПТ-8 и АлСил-3 для радиаторов силовых тиристоров и симисторов

Давление прижима. Для штыревых тиристоров (типа Т151, Т161) прижим осуществляется винтом или пружиной через изолирующую втулку. Высокое давление (до 5-10 кгс/см²) выдавливает пасту до минимального слоя. В этом случае разница между КПТ-8 и АлСил-3 нивелируется — оставшийся слой толщиной 10-30 мкм работает на пределе возможностей любой пасты.

Тип радиатора. Для ребристых алюминиевых радиаторов с шероховатостью Ra 1,6-3,2 мкм более вязкая АлСил-3 заполняет микронеровности лучше, чем жидкая КПТ-8. На медных радиаторах (применяются редко) КПТ-8 более безопасна с точки зрения электрохимических процессов.

Условия эксплуатации. В закрытых шкафах с нормальной влажностью (до 70%) обе пасты работают стабильно. В цехах с повышенной влажностью или конденсатом (литейное производство, гальваника) электропроводность АлСил-3 становится риском. Утечка тока через слой пасты на корпусе изолированного тиристора может искажать управляющие сигналы.

Правила нанесения на силовые компоненты

Порядок действий для достижения минимального термического сопротивления.

Подготовка поверхностей. Радиатор и корпус тиристора обезжириваются изопропиловым спиртом или ацетоном. Полностью удаляется старая паста. Допустимая шероховатость основания радиатора — не хуже Ra 3,2 мкм. Царапины глубиной более 0,1 мм недопустимы — они увеличивают толщину слоя пасты.

Нанесение. Рекомендуемый метод — распределение пасты тонким слоем по центру контактной площадки. Для тиристора «таблетка» паста наносится на обе стороны (кристалл и радиатор). Для штыревых приборов — на основание прижимного фланца. Расход составляет примерно 0,05-0,1 грамма на квадратный сантиметр. Избыток пасты вытесняется при установке прижима.

Контроль толщины. Оптимальная толщина слоя — 30-80 мкм. Для практической проверки: прижатый тиристор не должен «плавать» на слое пасты. Если после затяжки из-под фланца выступили явные капли — пасты слишком много.

Момент затяжки. Для тиристоров с резьбовыми выводами (штыревые) момент затяжки указывается в даташите (обычно 1,5-2,5 Н·м). Для таблеточных тиристоров усилие прижима контролируется калиброванными пружинами с усилием 2-5 кН. Превышение момента разрушает кремниевую пластину.

Примеры применения в схемах

Рассмотрены два типовых случая.

Тиристорный регулятор мощности на ток 100 А. Используется симистор ТС-132-100-14 на алюминиевом радиаторе с естественным охлаждением. При температуре окружающей среды 40°C и токе 80 А температура корпуса симистора достигает 95°C. Использование АлСил-3 снижает температуру перехода на 12°C по сравнению с КПТ-8. Время перегрева до предельных 125°C увеличивается в 2-3 раза. Рекомендация: АлСил-3 для непрерывного режима.

Импульсный ключ в сварочном инверторе. Тиристор Т171-400 на медном радиаторе с принудительным обдувом. Режим работы — короткие импульсы (5-10 мс), средний ток 50 А. Основная проблема — термоциклирование. КПТ-8 испаряется быстрее при частых перепадах температуры (от 30°C до 120°C за цикл). АлСил-3 сохраняет вязкость на 30-40% дольше благодаря более стабильной основе. Рекомендация: АлСил-3 при частоте циклов более 1 Гц.

Альтернативные решения и ограничения

КПТ-8 и АлСил-3 не являются единственными вариантами. Для проектов с высокими требованиями к надежности (промышленные частотные преобразователи, тяговые электроприводы) используются термоинтерфейсы на основе нитрида кремния (Si3N4) или термопрокладки из силикона. Однако стоимость таких решений в 10-50 раз выше.

Ограничение КПТ-8 — низкая теплопроводность для современных IGBT-модулей и мощных тиристоров (свыше 500 А). АлСил-3 запрещен для использования с открытыми токоведущими шинами без изоляции из-за риска электропроводности. Для тиристоров с изолированным корпусом (изолирующая подложка BeO или AlN) АлСил-3 безопасен.

Заключение по выбору

Для силовых тиристоров и симисторов, работающих в продолжительном режиме с током до 100 А, КПТ-8 остается экономически оправданным решением. Для режимов с высокими тепловыми потоками (более 1 Вт/см²), циклическими нагрузками или требованием продления ресурса оборудования до 5-7 лет рекомендуется АлСил-3. Ключевой фактор — не марка пасты, а правильная технология нанесения и контроль толщины слоя. Пренебрежение подготовкой поверхностей и моментом затяжки сводит на нет преимущества любого термоинтерфейса.

Сводная таблица данных

В таблице ниже представлено сравнение ключевых характеристик термопаст КПТ-8 и АлСил-3, строго по данным из статьи, для применения в силовых тиристорах и симисторах. Данные включают теплопроводность, температурные диапазоны, особенности деградации и рекомендации по эксплуатации.

Параметр / Характеристика	КПТ-8	АлСил-3
Теплопроводность (Вт/(м·К))	0,65 — 0,8	1,5 — 2,0
Диапазон рабочих температур	от -60°C до +180°C (кратковременно до +200°C)	от -60°C до +200°C (кратковременно до +250°C)
Наполнитель	Оксид цинка (ZnO)	Микронизированный алюминий (Al) и нитрид бора (BN)
Цвет	Белый	Серебристо-серый
Электрические свойства	Высокое удельное сопротивление (10¹⁴ Ом·см). Диэлектрическая прочность — 5 кВ/мм. Безопасна при случайном попадании на выводы.	Наполнитель содержит металлический алюминий. При попадании избытка пасты на корпус между выводами возможен микроток утечки.
Текучесть и вытекание	При нагреве до 80-100°C разжижается. При вертикальном монтаже возможно вытекание.	Обладает тиксотропией. Риск вытекания на силовых тиристорах (температура корпуса >90°C) выше, чем у КПТ-8.
Совместимость с материалами	Не указаны особые ограничения	Длительный контакт с медными поверхностями может приводить к образованию гальванической пары при наличии конденсата.
Деградация и срок службы	Силиконовое масло со временем испаряется и расслаивается. Замена раз в 1-3 года при температурах 70-100°C.	Масляная основа стабилизирована для замедленного испарения. Сохраняет вязкость на 30-40% дольше при термоциклировании.
Рекомендации по замене	Замена каждые 6-12 месяцев при температуре корпуса выше 80°C. При 40-60°C — интервал 2-3 года.	Замена каждые 1-2 года при температуре до 120°C. При работе свыше 150°C — раз в 6 месяцев.
Применение для силовых тиристоров (примеры)	Экономически оправдана для продолжительного режима с током до 100 А.	Рекомендуется для токов 200-300 А (снижает температуру перехода на 8-15°C). Рекомендуется для импульсных ключей в сварочных инверторах и при частоте циклов более 1 Гц.
Тип радиатора и давление прижима	Более безопасна на медных радиаторах. Разница паст нивелируется при высоком давлении (5-10 кгс/см²).	Лучше заполняет микронеровности на ребристых алюминиевых радиаторах (Ra 1,6-3,2 мкм).
Эффективность на примере (регулятор 100 А)	Не указано прямое сравнение для этого случая (базовый уровень).	Снижает температуру перехода на 12°C по сравнению с КПТ-8 на симисторе ТС-132-100-14 при токе 80 А.

Частые вопросы по теме (FAQ)

Какая термопаста лучше для силовых тиристоров и симисторов: КПТ-8 или АлСил-3?

Выбор зависит от тепловой нагрузки. Для продолжительного режима с током до 100 А экономически оправдана КПТ-8 с теплопроводностью 0,65-0,8 Вт/(м·К). Для высоких тепловых потоков (более 1 Вт/см²), циклических нагрузок или продления ресурса оборудования до 5-7 лет рекомендуется АлСил-3 с теплопроводностью 1,5-2,0 Вт/(м·К). В непрерывных режимах с током 200-300 А использование АлСил-3 снижает температуру перехода на 8-15°C по сравнению с КПТ-8.

Как часто нужно менять термопасту КПТ-8 и АлСил-3 на радиаторах силовой электроники?

Срок замены зависит от температуры корпуса. Для КПТ-8: каждые 6-12 месяцев при температуре выше 80°C, при 40-60°C — интервал 2-3 года. Признак деградации — побеление слоя или растрескивание. Для АлСил-3: замена каждые 1-2 года при температуре до 120°C, при работе свыше 150°C — раз в 6 месяцев. Признак деградации АлСил-3 — образование сухой корки или расслоение с выделением жидкой фазы.

Можно ли использовать АлСил-3 для тиристоров с неизолированным корпусом?

АлСил-3 содержит металлический алюминий, поэтому при попадании избытка пасты на корпус между выводами анода и катода возможен микроток утечки. Для силовых тиристоров и симисторов с неизолированным корпусом (открытыми токоведущими шинами) АлСил-3 запрещен из-за риска электропроводности. Для тиристоров с изолированным корпусом (изолирующая подложка BeO или AlN) АлСил-3 безопасен. КПТ-8 в этом плане безопаснее — её удельное сопротивление составляет 10¹⁴ Ом·см.

Какой должна быть оптимальная толщина слоя термопасты при монтаже силового тиристора?

Оптимальная толщина слоя пасты — 30-80 мкм. Избыток пасты работает как теплоизолятор, а не проводник. Практическая проверка: прижатый тиристор не должен «плавать» на слое пасты. Если после затяжки крепежа из-под фланца выступили явные капли — пасты слишком много. Рекомендуемый расход — примерно 0,05-0,1 грамма на квадратный сантиметр.

Какие риски вытекания термопасты при вертикальном монтаже радиатора с тиристором?

Для КПТ-8: при нагреве до 80-100°C паста разжижается, что при вертикальном монтаже может привести к вытеканию из-под прижима. АлСил-3 обладает более выраженной тиксотропией (вязкость падает при механическом воздействии и восстанавливается в покое), однако на силовых тиристорах с температурой корпуса выше 90°C риск вытекания выше, чем у КПТ-8. Вертикальное расположение радиатора допускается, но требует контроля.
