Введение в проблему дуговых замыканий

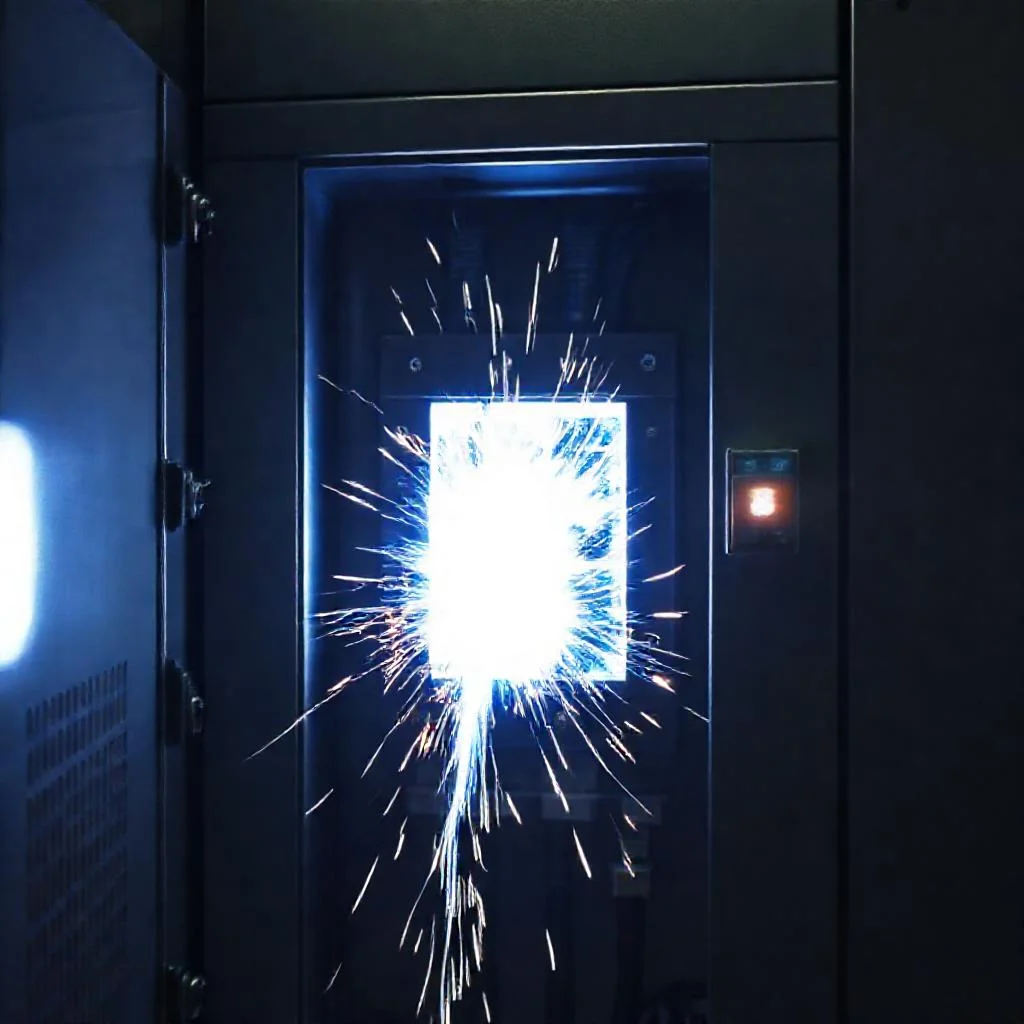

Электрическая дуга представляет собой один из самых опасных видов аварий в низковольтном и средневольтном оборудовании. Температура в столбе дуги может достигать 20 000 °C, что приводит к мгновенному испарению металла, образованию плазмы и ударной волны. Последствия такого события включают тяжелые травмы персонала, разрушение шкафов распределительных устройств и длительные простои производств.
Традиционные методы защиты, основанные на контроле тока и напряжения, имеют фундаментальный недостаток — временную задержку. Реле максимального тока требует времени для распознавания аномалии, согласования характеристик срабатывания и отключения выключателя. За эти миллисекунды энергия дуги успевает возрасти до катастрофических значений.
Альтернативой служит технология, регистрирующая не электрические параметры, а физическое явление — световое излучение. Оптические датчики дуговой защиты позволяют детектировать вспышку дуги за микросекунды, что кардинально меняет логику локализации аварии.
Принцип работы оптических датчиков дуговой защиты
Система дуговой защиты с оптическими датчиками строится на регистрации электромагнитного излучения в видимом и ближнем ультрафиолетовом диапазоне. В момент возникновения дуги происходит резкое увеличение светового потока. Датчик преобразует эту энергию в электрический сигнал, который поступает на блок обработки.
Ключевая особенность заключается в том, что скорость распространения света (3×10⁸ м/с) неизмеримо выше скорости распространения электромагнитной волны в проводнике или скорости срабатывания механических контактов регистрирующего устройства. Это позволяет выиграть критические микросекунды.
Современные системы (например, VAMP 221, ArcGuard или REA) работают по принципу логического «И». Отключение происходит только при одновременном выполнении двух условий: наличие световой вспышки от датчика И превышение тока короткого замыкания. Это исключает ложные срабатывания при сварочных работах или попадании солнечного света.
Физика регистрации вспышки
Спектр излучения электрической дуги содержит интенсивный компонент в диапазоне от 200 до 400 нм. Датчики дуговой защиты калибруются именно на эту область, чтобы игнорировать фоновое освещение (лампы накаливания дают пик в инфракрасной зоне, а люминесцентные лампы имеют иной спектральный профиль). Чувствительность настраивается на уровень освещенности, превышающий 1000 люкс, который характерен именно для аварийной дуги.
Важно понимать, что датчик реагирует именно на скорость нарастания фронта световой волны. В нормальном режиме включение освещения происходит плавно, в течение десятков миллисекунд. Вспышка дуги имеет крутой фронт — менее 1 мс. Электроника блока обработки анализирует производную светового сигнала, что является дополнительным фильтром от ложных срабатываний.
Типы оптических датчиков и их конструкция
В промышленных системах дуговой защиты применяются два основных типа чувствительных элементов: точечные датчики (Point Sensors) и волоконно-оптические кабели (Fiber Optic Loop Sensors).
Точечные датчики (Point Sensors)
Представляют собой компактные сенсоры на основе фотодиодов или фототранзисторов, установленные непосредственно в отсеках распределительного устройства. Каждый датчик имеет угол обзора от 60° до 120°, что обеспечивает перекрытие зоны контроля. Типовой порог срабатывания составляет 5 000 — 15 000 люкс.
Достоинство точечных датчиков — высокая скорость реакции и точная локализация места дуги в конкретном отсеке (шинный отсек, кабельный отсек, отсек выключателя). Недостаток — необходимость установки нескольких датчиков для полного покрытия крупногабаритного шкафа.
Волоконно-оптические сенсоры (Fiber Loop)
Используют оптоволокно, проложенное по всему внутреннему объему распределительного устройства. Свет от дуги попадает в торец волокна или рассеивается через боковую поверхность специального пластикового оптического волокна с матовой оболочкой. Датчик регистрирует суммарную интенсивность света по всей длине петли.
Это решение удобно для защиты длинных шинопроводов и труднодоступных зон. Время срабатывания волоконных систем немного выше, чем у точечных (из-за затухания сигнала в оптическом волокне), но остается в пределах микросекундного диапазона.
Гибридные системы и мультисенсорные модули
Современные производители (ABB, Schneider Electric, Siemens) предлагают модули, объединяющие оптический сенсор с датчиком давления и температуры. Такая конфигурация повышает селективность обнаружения. Например, если датчик фиксирует свет, но давление в отсеке не изменилось — система анализирует возможность ложного срабатывания от отражения света от соседней ячейки.
Логика работы системы и время отключения
Стандартный цикл работы системы дуговой защиты выглядит следующим образом:
- Обнаружение вспышки: оптический датчик регистрирует превышение порога освещенности (время — до 100 мкс).
- Верификация по току: блок питания анализирует сигнал от трансформаторов тока. Если значение тока превышает уставку (например, 0.5 Iном), выдается команда на отключение.
- Коммутация: блок подает импульс на отключающую катушку вводного или секционного выключателя.
Совокупное время от начала вспышки до момента размыкания дугогасительных контактов выключателя составляет от 2 до 10 мс. Принимая во внимание, что разрушительная энергия дуги растет экспоненциально, выигрыш в 5–15 мс по сравнению с токовой защитой снижает энерговыделение до 50 000 Дж против смертельных значений в 200 000 Дж и выше.
Стандарты и требования к оптическим системам
Интеграция оптических датчиков в системы дуговой защиты регулируется международными стандартами. Основной регламентирующий документ — IEC 60947-2 (приложение B), который определяет требования к устройствам защиты при дуговых замыканиях (Arc Fault Detection Devices — AFDD). В российской практике применяются ПУЭ (7-е издание) и ведомственные нормы.
Требования к устойчивости оптических сенсоров к помехам изложены в стандартах IEC 61000-4 (помехоустойчивость). Обязательной является проверка срабатывания на имитацию дуги с помощью ксеноновой лампы или импульсного светодиодного излучателя, имитирующего спектр реальной дуги.
Важным аспектом является периодичность проверки. Рекомендуется проводить тестирование оптической системы не реже одного раза в полгода (для чистых производств) или ежеквартально (для запыленных цехов с цементной/угольной пылью). Загрязнение линзы датчика пылью может снизить фактическую чувствительность системы на 40–60%.
Практические примеры применения
Оптические системы дуговой защиты получили широкое распространение на объектах с высоким уровнем токов короткого замыкания. Наиболее типичные случаи внедрения:
Распределительные устройства 0.4 кВ на энергоемких производствах
На цементных заводах и горно-обогатительных комбинатах в шкафах главных распределительных щитов (ГРЩ) устанавливаются точечные датчики в каждом отсеке (ввод, отходящие линии, секционирование). При возникновении дуги из-за износа контактов автоматического выключателя система отключает вводной автомат за 4 мс. Этого достаточно, чтобы избежать разрушения корпуса шкафа и травмирования оператора, находящегося на расстоянии 1–1,5 метра.
Центры обработки данных (ЦОД)
В ЦОДах критично время восстановления питания. Использование оптической защиты на вводах дизель-генераторных установок и в шкафах распределения питания серверных стоек позволяет локализовать дугу без полного обесточивания всей линии. Система отключает только аварийную секцию, сохраняя работоспособность остального оборудования.
Морские и нефтегазовые объекты
На шельфовых платформах и танкерах применяются взрывозащищенные оптические датчики с искробезопасным исполнением. Требования к надежности здесь максимальные, так как дуга может стать инициатором взрыва газовоздушной смеси. В системах Ex-исполнения используются только точечные датчики с гальванической развязкой и автоматическим самодиагностированием (непрерывный контроль целостности канала).
Эксплуатационные риски и ограничения
Несмотря на очевидные преимущества, оптические системы имеют специфические уязвимости. Основной риск — деградация оптических свойств среды. Датчик может не сработать, если линза закрыта слоем пыли, масла или продуктами износа угольных щеток (в двигателях с коллекторным узлом).
Второй аспект — слепые зоны. Если датчик установлен за металлической перегородкой или направлен в глухую стену, излучение от дуги, возникшей с обратной стороны, может быть недостаточным для срабатывания. Проектирование системы требует учета траектории распространения света с учетом отражений от стенок шкафа.
Третье ограничение — уязвимость к электромагнитным помехам. Мощный электромагнитный импульс от самой дуги может навести ложное напряжение в линии связи датчика, если не применяется экранированная витая пара или оптоволоконная линия передачи сигнала.
Перспективы развития технологии
Текущее развитие систем дуговой защиты движется в сторону интеллектуальных сенсоров. В новых разработках используется анализ формы спектра излучения для отсечения импульсных помех от сварочных аппаратов и электроинструмента. Алгоритмы машинного обучения позволяют системе адаптироваться к условиям конкретного помещения.
Появляются системы с интеграцией оптических датчиков в конструкцию шинопровода. Например, датчик встраивается непосредственно в изолятор шины, что исключает слепые зоны. Разрабатываются протоколы передачи данных (IEC 61850 GOOSE) для обмена информацией между датчиками разных производителей.
Снижение стоимости оптоволоконных компонентов делает рентабельным применение протяженных датчиков (до 100–200 метров) для защиты целых этажей щитовых помещений. Это перспективно для крупных промышленных объектов и дата-центров, где количество шкафов исчисляется десятками и сотнями.
Порядок проектирования и монтажа
Установка оптических датчиков дуговой защиты требует выполнения нескольких последовательных этапов.
- Аудит компоновки оборудования: определение критических зон (вводные выключатели, шинные мосты, кабельные разъемы) и потенциальных слепых зон.
- Расчет количества датчиков: на каждый отсек (отсек ввода, отсек сборных шин, отсек отходящих линий) устанавливается минимум один датчик. Для отсеков объемом более 0.5 м³ рекомендуется два датчика.
- Выбор типа датчика: для чистых помещений (ЦОД, диспетчерские) достаточно стандартных кремниевых фотодиодов; для агрессивных сред (химические заводы) применяются датчики с сапфировым окном.
- Монтаж и юстировка: датчики крепятся на стенке шкафа так, чтобы их поле зрения охватывало наиболее вероятные места возникновения дуги (контакты выключателя, места соединения шин).
- Настройка порогов: в условиях реального объекта с помощью тестовой ксеноновой лампы выставляется уровень чувствительности, исключающий срабатывание от сварочных работ на соседнем участке.
- Документирование: для каждой точки монтируется табличка с указанием идентификатора датчика и даты следующей ревизии.
Сравнение с альтернативными методами
Оптические системы сравнивают с дуговой защитой по давлению (Arc Pressure Sensor). Датчик давления реагирует на ударную волну, которая распространяется медленнее света. Задержка датчика давления составляет 2–5 мс, что на 1–2 порядка хуже оптического метода.
Еще один альтернативный метод — температурная защита с помощью термопар или волоконно-оптических датчиков температуры. Однако тепловая инерция таких систем составляет секунды, что делает их непригодными для молниеносного отсечения дуги. Оптический метод остается единственным способом реагирования на дугу в субмиллисекундном диапазоне.
Гибридные системы, сочетающие оптический датчик и датчик давления, на практике реализуются редко из-за стоимости и сложности. Однако для объектов особой важности (атомные станции, подводные аппараты) такая комбинация может быть оправдана.
Ключевые выводы для специалистов
Использование оптических датчиков в системах дуговой защиты — это не просто усовершенствование, а принципиальное изменение в подходе к безопасности. Скорость реакции, достигающая 100 микросекунд на детекцию и 2–10 миллисекунд на полное отключение, позволяет предотвратить переход дуги в устойчивую фазу с разрушительными последствиями.
При проектировании необходимо учитывать, что оптическая система будет работать надежно только при условии регулярного обслуживания. Пыль, копоть, влажность и старение светофильтров способны свести на нет преимущества этого метода. Качественная система самодиагностики, непрерывно контролирующая целостность канала датчика и уровень фонового шума, является обязательным требованием для современной установки.
Перспективным направлением является внедрение систем с цифровой обработкой спектра и возможностью удаленного мониторинга через сети SCADA. Это дает техническую возможность не только детектировать дугу, но и прогнозировать ее появление на основе анализа микродуг в изношенных контактах, хотя данная технология пока находится на стадии промышленного тестирования.
Сводная таблица данных
В таблице ниже представлены ключевые технические параметры и сравнительные характеристики оптических датчиков дуговой защиты, основанные исключительно на данных из приведенной статьи. Данные систематизированы по типам датчиков, времени срабатывания, уровням освещенности и другим критическим параметрам, описанным в материале.
| Параметр / Характеристика | Точечные датчики (Point Sensors) | Волоконно-оптические сенсоры (Fiber Loop) | Гибридные / Мультисенсорные модули |
|---|---|---|---|
| Принцип обнаружения | Фотодиоды или фототранзисторы | Оптоволокно (свет попадает в торец или через боковую поверхность с матовой оболочкой) | Оптический сенсор + датчик давления и температуры |
| Время обнаружения вспышки | До 100 мкс (заявлено в разделе «Логика работы») | Немного выше, чем у точечных, но в пределах микросекундного диапазона | Не указано отдельно (соответствует времени оптического датчика) |
| Совокупное время отключения | От 2 до 10 мс (общее для всех систем) | ||
| Типовой порог срабатывания (освещенность) | 5 000 – 15 000 люкс | Не указано отдельно (регистрирует суммарную интенсивность по всей длине петли) | Не указано отдельно |
| Угол обзора | От 60° до 120° | Не применимо (линейный сенсор) | Не указано |
| Спектральный диапазон | От 200 до 400 нм (интенсивный компонент спектра дуги) | ||
| Чувствительность к фону | Настраивается на уровень > 1000 люкс; реакция на скорость нарастания фронта (< 1 мс) | ||
| Логика срабатывания | Логическое «И»: световая вспышка И превышение тока (например, > 0.5 Iном) | ||
| Локализация места дуги | Высокая точность (конкретный отсек: шинный, кабельный, отсек выключателя) | Суммарная по всей длине петли (подходит для длинных шинопроводов) | Повышенная селективность (анализ давления) |
| Зона покрытия | Требуется несколько датчиков для крупногабаритного шкафа | Удобно для труднодоступных зон и защиты целых этажей (до 100–200 метров) | Не указано |
| Основные риски / ограничения | Загрязнение линзы (снижение чувствительности на 40–60%); слепые зоны за перегородками | Затухание сигнала в волокне; уязвимость к ЭМ-помехам (требуется экранированная витая пара или оптоволоконная линия) | Редко реализуется из-за стоимости и сложности |
| Условия применения | Чистые помещения (ЦОД, диспетчерские) — стандартные кремниевые фотодиоды; агрессивные среды — датчики с сапфировым окном; взрывозащищенное исполнение (Ex) | Крупные промышленные объекты и дата-центры с десятками шкафов | Объекты особой важности (атомные станции, подводные аппараты) |
| Сравнение с альтернативами (задержка) | Оптический метод: субмиллисекундный диапазон. Датчик давления: 2–5 мс. Термопары: секунды (непригодны). Традиционные реле тока: задержка на миллисекунды (энергия дуги успевает возрасти до катастрофических значений) | ||
| Энерговыделение при дуге (сравнение с токовой защитой) | При оптической защите: до 50 000 Дж (выигрыш 5–15 мс). При традиционной токовой защите: от 200 000 Дж и выше (смертельные значения) | ||
| Периодичность проверки | Не реже 1 раза в полгода (чистые производства); ежеквартально (запыленные цеха) | ||
| Примеры производителей (из текста) | VAMP 221, ArcGuard, REA (упомянуты как примеры систем); ABB, Schneider Electric, Siemens (как производители гибридных модулей) | ||
| Нормативная база | IEC 60947-2 (приложение B) — AFDD; IEC 61000-4 (помехоустойчивость); ПУЭ (7-е издание) — российская практика | ||
Частые вопросы по теме (FAQ)
Как быстро оптический датчик дуговой защиты обнаруживает вспышку света?
Оптический датчик регистрирует превышение порога освещенности за время до 100 микросекунд. Полное время от начала вспышки до размыкания дугогасительных контактов выключателя составляет от 2 до 10 миллисекунд. Это позволяет снизить энерговыделение дуги до 50 000 Дж против смертельных значений в 200 000 Дж и выше, которые возможны при традиционной токовой защите.
Как исключаются ложные срабатывания системы, например, от сварочных работ или солнечного света?
Система работает по принципу логического «И»: отключение происходит только при одновременном выполнении двух условий — наличие световой вспышки от датчика И превышение тока короткого замыкания. Дополнительно датчики калибруются на спектр излучения дуги в диапазоне от 200 до 400 нм, а чувствительность настраивается на уровень освещенности, превышающий 1000 люкс. Также электроника анализирует скорость нарастания фронта световой волны — у дуги он составляет менее 1 мс, что исключает срабатывание от плавного включения освещения.
Какие типы оптических датчиков применяются в системах дуговой защиты?
Применяются два основных типа: точечные датчики (Point Sensors) на основе фотодиодов с углом обзора от 60° до 120° и порогом срабатывания 5 000 – 15 000 люкс, а также волоконно-оптические сенсоры (Fiber Loop Sensors), где оптоволокно прокладывается по всему объему оборудования. Точечные датчики обеспечивают точную локализацию дуги в конкретном отсеке, а волоконные решения удобны для защиты длинных шинопроводов и труднодоступных зон.
Какие эксплуатационные риски снижают эффективность оптических систем?
Основные риски: деградация оптических свойств среды (загрязнение линзы пылью или маслом может снизить чувствительность на 40–60%); слепые зоны при неправильной установке датчика за металлическими перегородками; уязвимость к электромагнитным помехам, если не используется экранированная витая пара или оптоволоконная линия. Для минимизации рисков рекомендуется тестирование оптической системы не реже одного раза в полгода (для чистых производств) или ежеквартально (для запыленных цехов).
Какие преимущества имеют оптические датчики перед защитой по давлению?
Оптические системы реагируют на световое излучение, скорость распространения которого составляет 3×10⁸ м/с. Задержка датчика давления составляет 2–5 миллисекунд, что на 1–2 порядка хуже оптического метода. Температурная защита непригодна для молниеносного отсечения дуги из-за тепловой инерции в секунды. Таким образом, оптический метод остается единственным способом реагирования на дугу в субмиллисекундном диапазоне.
