Сборка аксиального генератора своими руками — это задача, требующая понимания электродинамики и точного подбора компонентов. Ключевым элементом конструкции являются постоянные магниты. Среди доступных на рынке вариантов выделяется класс неодимовых магнитов марки N52. Их применение кардинально меняет характеристики самодельного ветрогенератора или гидрогенератора, обеспечивая высокую удельную мощность при минимальных габаритах.

Почему именно N52: физика процесса

Магниты маркируются по максимальной энергоемкости (максимальному произведению магнитной энергии, BHmax). N52 обозначает феррит бария с добавлением неодима, железа и бора (NdFeB), имеющий максимальную энергоемкость порядка 52 МГс·Э (мегагаусс-эрстед). Это верхняя граница для серийно выпускаемых промышленных магнитов.

В контексте генератора, магниты N52 создают плотность потока на поверхности катушек до 1,2–1,4 Тл (Тесла) в рабочем зазоре 1–2 мм. Для сравнения, магниты N35 дают 0,8–1,0 Тл при тех же условиях. Разница в 30–40% напрямую влияет на ЭДС (электродвижущую силу) катушек.

Иллюстрация к статье: Использование неодимовых магнитов N52 для сборки аксиального генератора своими руками

При вращении ротора, магнитное поле, создаваемое N52, индуцирует в статорных катушках ток. Закон Фарадея гласит: ЭДС прямо пропорциональна скорости изменения магнитного потока. Чем выше остаточная индукция магнита (для N52 она составляет 1,42–1,48 Тл, против 1,38 Тл у N50), тем больше амплитуда наводимого напряжения на тех же оборотах.

Геометрия и расположение магнитов

Для аксиального генератора магниты располагаются на плоских дисках ротора, чередуя полярность (N/S/N/S). Конструкция делится на два типа: однороторная (один диск магнитов) и двухроторная (два диска с катушками между ними). Критическим параметром является количество полюсов. Оно должно быть кратно количеству катушек. Оптимальные соотношения: 12 магнитов на 9 катушек или 16 магнитов на 12 катушек (3-фазная схема).

Форма магнитов выбирается с учетом заполнения зоны статора. Чаще всего применяются секторные (трапецеидальные) магниты, так как они минимально увеличивают вихревые токи и равномерно распределяют поток по катушке. Использование круглых магнитов N52 допустимо, но площадь перекрытия катушки уменьшится, что приведет к просадке напряжения под нагрузкой.

Зазор между роторами должен быть минимальным. Для самодельных конструкций рекомендуется 1–1,5 мм. Меньший зазор (менее 0,5 мм) опасен залипанием и трением при тепловом расширении. Больший зазор (более 2 мм) экспоненциально снижает индукцию в плоскости катушек, делая применение N52 бессмысленным.

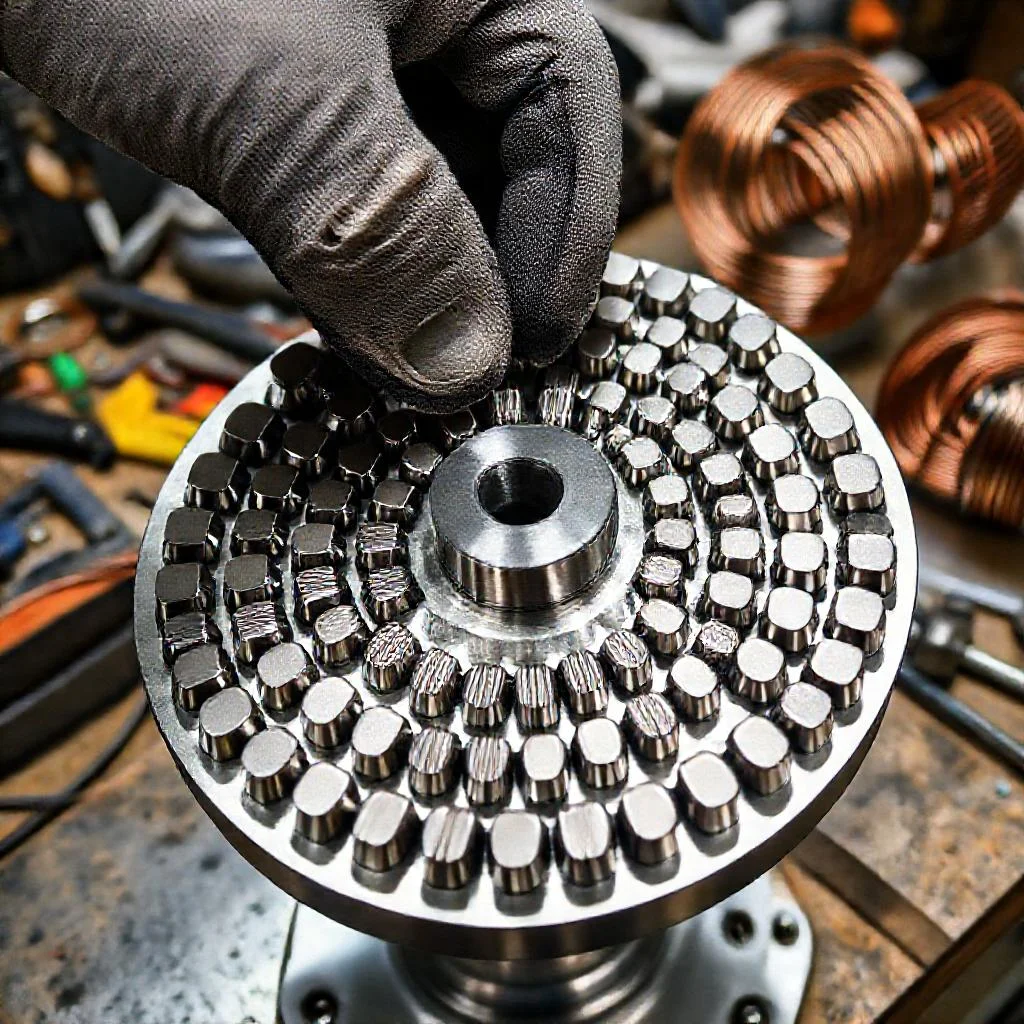

Детальное фото: Использование неодимовых магнитов N52 для сборки аксиального генератора своими руками

Технология работы с N52: безопасность и сложности

Магниты N52 чрезвычайно хрупкие. Они изготавливаются методом спекания (порошковой металлургии) и покрываются трехслойным никель-медь-никелевым покрытием. Удар или падение с высоты 10–20 см раскалывает магнит на несколько частей. Это связано с высокой коэрцитивной силой (внутренние напряжения при размагничивании).

Склеивание магнитов с металлическим диском выполняется цианакрилатным клеем (суперклеем) на основе этилцианоакрилата. Однако при нагреве выше 80 °C клей теряет прочность. Поскольку неодимовые магниты теряют магнитные свойства при 80–100 °C (температура Кюри около 310 °C, но потеря намагниченности начинается с 80 °C), необходимо предусмотреть принудительное охлаждение ротора. Для ветрогенераторов это просто аэродинамическое, для гидрогенераторов — водяное.

Монтаж магнитов на ротор — самый опасный этап. Сила притяжения двух магнитов N52 размером 50x25x10 мм может достигать 50–70 кг. Руки или инструменты, попавшие между ними, приводят к травмам. Используйте направляющие из оргстекла и последовательное крепление каждого магнита в специальные пазы.

Расчет катушек под магниты N52

Количество витков в катушке зависит от целевого напряжения. Для низкооборотного генератора (тихоходный ветряк, 100–200 об/мин) требуется 100–200 витков на катушку провода 1–1,5 мм². Для высокооборотных (300–600 об/мин) — 50–80 витков провода 0,8–1,2 мм². Закон Ома для полной цепи диктует: чем больше витков, выше напряжение, но выше сопротивление катушки.

При использовании магнитов N52 можно уменьшить количество витков на 25–30% по сравнению с N35, не теряя в выходном напряжении. Это снижает активное сопротивление статора и увеличивает КПД (до 85–88%). Однако плотность тока в проводе не должна превышать 2–3 А/мм² (для длительного режима). При превышении наступает тепловое разрушение изоляции и размагничивание магнитов из-за нагрева.

Форма катушки должна повторять форму магнита. Если магнит трапецеидальный, катушка должна быть спроектирована так, чтобы ее внутреннее отверстие было чуть шире магнита, а внешний диаметр совпадал с траекторией движения магнита. Ширина меди (толщина катушки) не должна превышать 12–15 мм при зазоре 1,5 мм между роторами.

Практический пример сборки 3-фазного генератора

Рассмотрим типовую конструкцию для ветрогенератора мощностью 700–1000 Вт. Диски ротора из стали 3 (Ст3) толщиной 10 мм, диаметр 250 мм. Магниты N52 размером 40x20x6 мм, 16 штук на диск (8 пар полюсов). Два диска. Зазор между роторами устанавливается с помощью алюминиевой втулки толщиной 1,5 мм.

Статор состоит из 12 катушек. Провод ПЭТВ-2 диаметром 0,85 мм, количество витков — 60. Соединение катушек — «звезда». Расчетное напряжение холостого хода на 150 об/мин — 24–30 Вольт. Выходная мощность на нагрузку 2 Ом достигает 500–600 Вт. При торможении (коротком замыкании) магнитное поле магнитов N52 обеспечивает торк 15–18 Н·м, что надежно удерживает лопасти от разноса в сильный ветер.

Для защиты от коррозии и механических повреждений магниты заливаются эпоксидной смолой (например, ЭД-20) слоем 1–2 мм. Это создает диэлектрическую прослойку и фиксирует магниты от сдвига при вибрации. Смола не должна трескаться при циклах нагрева-охлаждения.

Ошибки и их последствия

Самая частая ошибка — попытка сэкономить на толщине магнита. Тонкие магниты N52 (3–4 мм) дают слишком слабое поле для статора на расстоянии 1–2 мм из-за эффекта размагничивающего поля. Минимальная толщина для продуктивной работы — 6 мм, оптимальная — 10 мм.

Вторая распространенная ошибка — игнорирование шунтирования магнитного потока. Если роторные диски слишком толстые (более 20 мм), часть потока тратится на намагничивание самого диска (магнитный шунт). Рекомендуемая толщина диска — не менее 10–12 мм, но не более 15 мм.

Третья ошибка — несбалансированная конфигурация полюсов. Если количество магнитов на роторе не кратно количеству катушек, возникает сильное залипание (детант) при старте. Это требует большего порога ветра для начала вращения. Для N52 сила залипания в 2–3 раза выше, чем для магнитов меньшей энергоемкости, что может полностью заблокировать ротор при ошибке в количестве полюсов.

Уход и эксплуатация

Неодимовые магниты N52 боятся точечных нагрузок и сколов покрытия. Повреждение никелевого слоя приводит к проникновению влаги внутрь магнита. Химическая реакция (окисление неодима в гидроксид неодима) вспучивает материал и разрушает его за 3–6 месяцев эксплуатации на улице. Необходимо предусмотреть герметизацию каждого магнита эпоксидной смолой с мелким наполнителем (тальк, графит).

Вибрация ослабляет клеевое соединение. Используйте дополнительную механическую фиксацию: если диски ротора имеют пазы или углубления, магниты должны вставляться с натягом. Заливка эпоксидной смолой решает эту проблему, но усложняет замену магнита в случае его разрушения.

Температурный режим важен. При работе под нагрузкой (ток 20–30 А) катушки греются до 70–90 °C. Передача тепла на магниты через ротор может снизить их индукцию на 10–15%. Используйте термоизолирующие прокладки из стеклотекстолита между магнитами и диском, либо обеспечьте активный обдув ротора. Для мощных генераторов (свыше 1,5 кВт) обязательно использовать температурные датчики и автоматическое отключение при 80 °C.

Таким образом, магниты N52 позволяют построить генератор с отличными массо-габаритными характеристиками, но требуют высокой точности сборки и учета всех законов физики. Планирование зазоров, количества полюсов и толщины магнитов — это не догадки, а строгий инженерный расчет. Нарушение любого из этих параметров делает использование N52 экономически невыгодным и опасным.

Сводная таблица данных

В таблице ниже представлены ключевые параметры и сравнительные характеристики неодимовых магнитов N52 для сборки аксиального генератора, а также расчетные и конструктивные данные, строго соответствующие тексту статьи.

Параметр / Характеристика Значение / Описание Примечание / Сравнение
Максимальная энергоемкость (BHmax) 52 МГс·Э Верхняя граница для серийных магнитов
Остаточная индукция (N52) 1,42–1,48 Тл Против 1,38 Тл у N50
Плотность потока в зазоре (N52) 1,2–1,4 Тл При зазоре 1–2 мм. У N35: 0,8–1,0 Тл (разница 30–40%)
Температура потери свойств 80–100 °C Температура Кюри ~310 °C, потеря намагниченности с 80 °C
Температура разрушения клея (цианакрилатный) Выше 80 °C Необходимо охлаждение ротора
Сила притяжения (пример, 50x25x10 мм) 50–70 кг Опасность травм при монтаже
Оптимальные конфигурации полюсов 12 магнитов на 9 катушек; 16 магнитов на 12 катушек 3-фазная схема
Рекомендуемый зазор между роторами 1–1,5 мм Менее 0,5 мм — опасно, более 2 мм — снижает индукцию
Минимальная толщина магнита N52 6 мм Оптимальная — 10 мм. Тонкие (3-4 мм) дают слабое поле
Толщина диска ротора (сталь Ст3) 10–12 мм (не более 15 мм) Более 20 мм — шунтирование потока
Уменьшение числа витков (N52 vs N35) На 25–30% Без потери напряжения, снижает сопротивление, повышает КПД
КПД генератора с N52 85–88% За счет снижения активного сопротивления статора
Плотность тока в проводе (длительный режим) 2–3 А/мм² Превышение ведет к разрушению изоляции и размагничиванию
Мощность типового генератора (пример) 700–1000 Вт Диски 250 мм, магниты 40x20x6 мм, 16 шт.
Параметры статора (пример) 12 катушек, провод 0,85 мм, 60 витков, соединение «звезда» Напряжение ХХ 24–30 В на 150 об/мин
Выходная мощность (нагрузка 2 Ом, пример) 500–600 Вт Торк при КЗ: 15–18 Н·м
Толщина катушки (ширина меди) Не более 12–15 мм При зазоре между роторами 1,5 мм
Снижение индукции от нагрева (ток 20-30 А) На 10–15% Катушки греются до 70–90 °C

Частые вопросы по теме (FAQ)

Почему для аксиального генератора рекомендуется использовать именно магниты N52, а не, например, N35?

Магниты N52 имеют максимальную энергоемкость (BHmax) порядка 52 МГс·Э, что является верхней границей для серийных магнитов. В контексте генератора, N52 создают плотность магнитного потока на поверхности катушек до 1,2–1,4 Тл в рабочем зазоре 1–2 мм, тогда как магниты N35 дают лишь 0,8–1,0 Тл при тех же условиях. Разница в 30–40% напрямую увеличивает ЭДС катушек, что позволяет получить более высокое напряжение и мощность при тех же оборотах.

Какой оптимальный зазор между роторами и катушками при использовании магнитов N52?

Рекомендуемый рабочий зазор для самодельных конструкций составляет 1–1,5 мм. Меньший зазор (менее 0,5 мм) опасен залипанием и трением при тепловом расширении. Больший зазор (более 2 мм) экспоненциально снижает индукцию в плоскости катушек, сводя на нет преимущество магнитов N52.

Как правильно рассчитать количество витков в катушках статора под магниты N52?

Количество витков зависит от целевых оборотов. Для низкооборотного генератора (100–200 об/мин) требуется 100–200 витков на катушку провода 1–1,5 мм², для высокооборотных (300–600 об/мин) — 50–80 витков провода 0,8–1,2 мм². Ключевой момент: при использовании магнитов N52 можно уменьшить количество витков на 25–30% по сравнению с N35, не теряя в выходном напряжении. Это снижает сопротивление статора и увеличивает КПД.

Какие магниты по форме и размеру лучше всего подходят для аксиального генератора, чтобы избежать потери мощности?

Чаще всего применяются секторные (трапецеидальные) магниты — они минимально увеличивают вихревые токи и равномерно распределяют поток по катушке. Использование круглых магнитов N52 допустимо, но площадь перекрытия катушки уменьшится, что приведет к просадке напряжения под нагрузкой. Минимальная продуктивная толщина магнита — 6 мм, оптимальная — 10 мм. Тонкие магниты (3–4 мм) дают слишком слабое поле из-за эффекта размагничивающего поля.

Какие ошибки при сборке генератора с N52 могут привести к полной блокировке ротора?

Самая критичная ошибка — несбалансированная конфигурация полюсов. Количество магнитов на роторе должно быть строго кратно количеству катушек (оптимальные соотношения: 12 магнитов на 9 катушек или 16 магнитов на 12 катушек). Для N52 сила залипания (детант) в 2–3 раза выше, чем для менее сильных магнитов. При ошибке в количестве полюсов это может полностью заблокировать ротор, не позволяя ему начать вращение даже при сильном ветре.
